Antena za stropno montažo

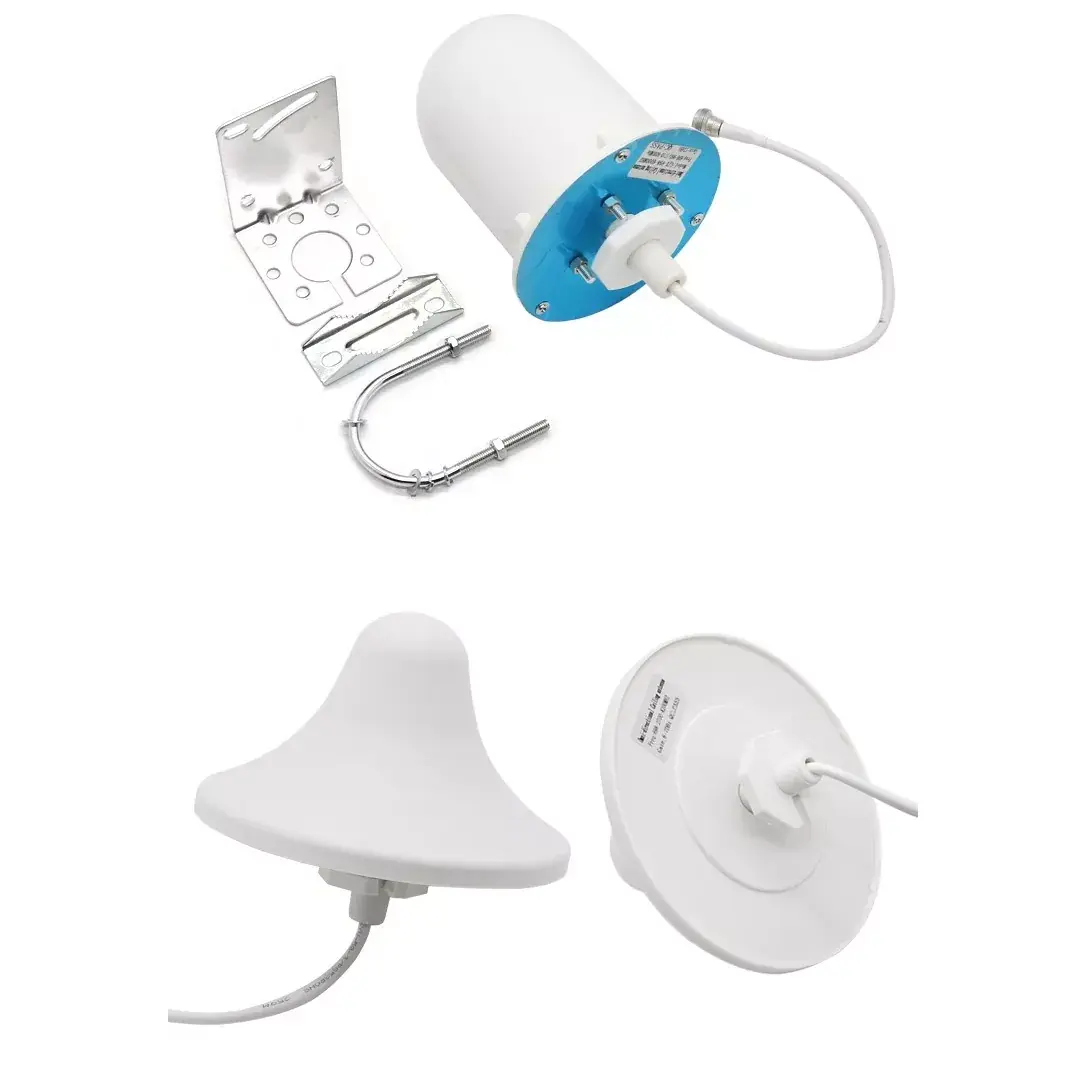

Ceiling Mount Antenna so vsesmerne radiofrekvenčne antene za notranjo montažo na strop. Stropna antena Qianmu Communication, ki so jo sami razvili, ima vgrajeno krožno stropno zasnovo z natančnimi oscilatorji iz čistega bakra in zelo izoliranimi reflektorskimi hrbtnimi ploščami v notranjosti ter je pasivna širokopasovna komunikacijska antena. Izdelek je mogoče neposredno vgraditi v strop, da se doseže 360° enakomerno sevanje signala, ob upoštevanju estetike namestitve in zmogljivosti popolne pokritosti, in je široko združljiv z notranjimi WiFi, Bluetooth, ojačanjem signala 4G in omrežnimi sistemi za celotno hišo. Komunikacijska stropna antena Qianmu z oscilatorjem iz čistega bakra + ohišjem iz ABS-a, ki zavira gorenje, je popolnoma združljiva z različnimi komercialnimi projekti povezovanja v zaprtih prostorih, kot so hoteli, poslovne zgradbe, nakupovalna središča, tovarne itd.

Načelo delovanja

Komunikacijska stropna antena s tisoč mrežnimi očesi dosega stabilen prenos in sprejem signala prek dvojnega mehanizma sevanja oscilatorja s koaksialnim dovodom in združevanja odboja na dnu. Notranja struktura je razdeljena na štiri plasti: napajalni priključek, sevalni oscilator, izolacijski reflektor in zaščitno ohišje. Vsak parameter delovanja se meri v brezehoični komori, napačni parametri niso označeni:

1. Načelo resonance širokopasovnega oscilatorja: z uporabo obročastih vsesmernih bakrenih oscilatorjev, ki pokrivajo dvojna standardna frekvenčna pasova WiFi 2400–2500 MHZ in 5150–5850 MHZ, je izmerjeni stoječi val frekvenčnega pasu na splošno ≤1,4, v celotnem frekvenčnem pasu ni resonančnega slepega območja in ne bo situacije, kjer bi 5G frekvenčnega pasu na nekaterih območjih ni mogoče najti.

2. Koncentracija valov spodnjega odboja: Na dnu antene je dodana kovinska odbojna plošča, ki preprečuje izgubo signala, ki jo povzroči stropna kovinska kobilica in stropna aluminijasta plošča navzgor. Izmerjeno navpično slabljenje signala navzdol se zmanjša za 70 %, 90 % brezžične energije seva v notranji prostor, razdalja pokrivanja pa se pri enaki moči poveča za 30 %.

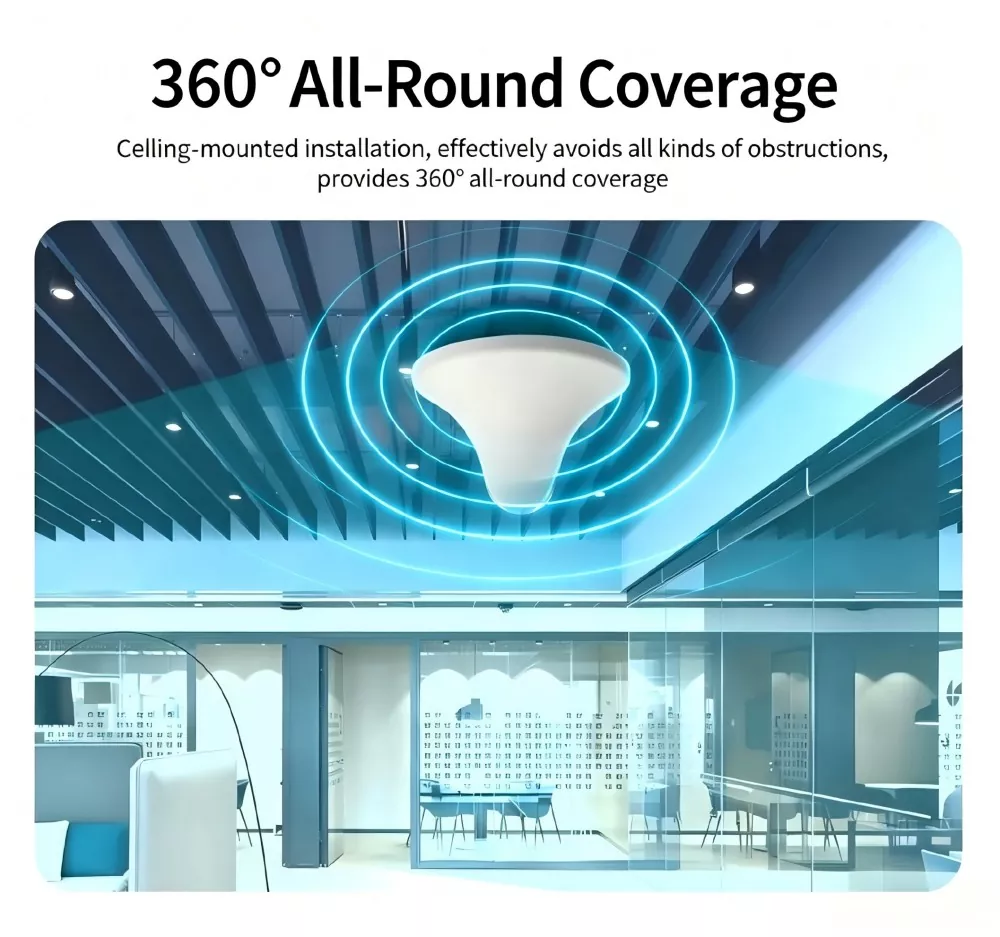

3. Mehanizem enotnega sevanja 360°: simetrična postavitev krožnih oscilatorjev, vodoravna fluktuacija sevanja ≤1,2 dB, brez problema neuravnoteženosti pokritosti močnega signala na eni strani in brez omrežja na drugi strani, izmerjena razlika v jakosti signala v radiju 10 metrov ne več kot 5 dBm.

4. Zasnova izolacijske strukture proti motnjam: Dodatna vpojna plast bombaža je dodana znotraj ohišja za izolacijo elektromagnetnega hrupa, ki ga ustvarjajo stikala in žice v računalniški sobi nad stropom. V scenarijih zgoščenega omrežja AP se motnje sofrekvenčne frekvence zmanjšajo za 40 %, hitrost omrežja več sočasno povezanih uporabnikov pa ne pade bistveno.

5. Struktura materiala s široko temperaturno stabilnostjo: negorljivo ohišje iz ABS + popolnoma bakreni oscilator, preizkušen za 72 ur visoko in nizkotemperaturnega staranja od -30 °C do +65 °C, oscilator brez oksidacije, napaka odstopanja frekvence ≤±3MHz, zmogljivost se ne zmanjša v dolgotrajnem visokotemperaturnem okolju zaprtega stropa.

Združljivo s podporno opremo

Ta stropna antena je združljiva z veliko večino notranjih brezžičnih komunikacijskih naprav na trgu. Inženirske spremembe ne zahtevajo dodatnega adapterja in jih je mogoče neposredno priključiti za uporabo:

1. Komercialne brezžične naprave: dvopasovna brezžična dostopna točka podjetja, zmogljiv WiFi usmerjevalnik, hotelski brezžični krmilnik AC, stropni brezžični usmerjevalnik

2. Oprema za izboljšanje signala: ojačevalnik signala 2,4G/5G, notranja mikro bazna postaja 4G/5G, repetitor signala mobilnega telefona, prehod za ojačanje Bluetooth

3. Iot omrežna oprema: Bluetooth prehod, notranja bazna postaja za zbiranje LoRa, industrijski senzorski prehod 2.4G, osrednji nadzorni gostitelj kampusa iot

4. Inženirski dodatki za šibki tok: radiofrekvenčni delilnik moči, spojnik, notranji podajalnik, omrežni razširitveni modul za šibki tok

Popoln vodnik za namestitev in uporabo

(1) Ključne točke za načrtovanje pred namestitvijo

1. Načrtovanje lokacije: V odprtih prostorih ima vsaka stropno nameščena antena efektivni radij pokrivanja 8-12 metrov. V hotelskih sobah z veliko predelnimi stenami je ena antena postavljena na vsakih 6-8 metrov.

2. Izogibanje stropu: namestite tako, da se izognete kovinskim cevem, močnim električnim kablom in stikalnim napravam znotraj stropa, da zmanjšate elektromagnetne motnje;

3. Zahteve za ožičenje: Uporabite standardne RF podajalnike 50 Ω, pri čemer je vsaka dolžina podajalnika nadzorovana znotraj 15 metrov, da preprečite čezmerno izgubo signala.

(2) Postopek po korakih za namestitev stropa

1. Vrtanje: Skozi radiofrekvenčni podajalnik naredite okroglo luknjo s premerom 30 mm v mavčno ploščo/aluminijasti strop;

2. Ožičenje: povežite en konec podajalnika z vmesnikom SMA na hrbtni strani stropne antene in ga zategnite, da preprečite zrahljanje;

3. Pritrditev: Potisnite glavno telo antene izpod stropa v luknjo, tako da zadnji zaskok na vrhu stropne plošče, samodejno zaskoči in pritrdi;

4. Priklop na zadnji strani: drugi konec podajalnika povežite z brezžično dostopno točko, RF vrati ojačevalnika signala in vklopite napravo;

5. Dejanska meritev in sprejemljivost: Uporabite tester signala, da preizkusite moč signala območja pokritosti. Razpon od -40 do -70 DBM se šteje za kvalificirano pokritost.

(3) Opombe po vzdrževanju

1. Vsakih šest mesecev preverite, ali so antenske sponke ohlapne in oksidirani dovodni spoji;

2. V vlažnih kleteh in kuhinji vsako leto odstranite in očistite ohišje za odstranjevanje prahu, da se izognete kopičenju prahu, ki vpliva na učinkovitost sevanja;

3. Nad anteno ne zlagajte kovinskih plošč ali žic, kar bo znatno zmanjšalo obseg brezžične pokritosti.

FAQ Pogosto zastavljena vprašanja

V1: S katerimi napravami je združljiva ta stropna antena?

A1: Komunikacijska stropna antena Qianmu je združljiva z veliko večino 50Ω RF vmesniških naprav, kot so dvopasovne brezžične aplikacije, visoko zmogljivi ojačevalniki signala WiFi, notranje mikro bazne postaje 4G itd. Lahko se neposredno ujema s komercialnimi projekti brezžične pokritosti v hotelih in poslovnih stavbah.

V2: Ali potrebujete profesionalna orodja za namestitev stropne antene? Ali lahko delo opravi ena oseba?

A2: Zapletena orodja niso potrebna. Za izdelavo lukenj je potreben le majhen električni vrtalnik, zaskočna konstrukcija pa je pritrjena. Ena oseba lahko izvede namestitev ene stropne antene v 5 minutah. Izdelku je priložen priročnik za namestitev in celo gradbeni delavci brez predhodnih izkušenj lahko razumejo korake delovanja.

V3: Ali je mogoče vmesnik antene, LOGO lupine in embalažo prilagoditi?

A3: Popolnoma prilagodljiv. Kot izvorna tovarna lahko po potrebi zamenjamo vse vrste RF vmesnikov SMA/N/BNC, podpiramo sitotisk LOGOTIPA blagovne znamke stranke na lupini, nevtralno izvozno embalažo po meri, embalažo v barvni škatli in se lahko pogajamo o najmanjši količini naročila za naročila po meri OEM/ODM.

V4: Kako lahko potrdimo dejansko razdaljo pokrivanja stropne antene? Ali lahko posredujemo izmerjene podatke?

A4: Da. Vsaka serija stropnih anten je opremljena s poročilom o preskusu radiofrekvenčne brezehoične komore, skupaj s preskusnim video posnetkom pokritosti na kraju samem in podatki o moči signala za različne domače hotele in poslovne zgradbe. Vsi parametri so resnični in preverljivi, stranke pa lahko pošljejo vzorce nazaj za samotestiranje in primerjavo.
