Za sodobno opremo za kazenski pregon in snemalno opremo na terenu je zanesljivo določanje položaja več kot udobje – lahko neposredno vpliva na sledljivost dokazov in varnost delovanja.QianmurazvijaBody Cam GPS antenakot industrijska GNSS keramična antena za kamere, ki se nosijo na telesu, terminale za zbiranje dokazov, patruljno opremo in druge zahtevne mobilne naprave. Njegova združljivost z GPS, BeiDou, GLONASS in Galileo, zasnova RHCP in robustna keramična struktura so zasnovani za vzdrževanje stabilnega satelitskega sprejema v zahtevnih okoljih.
Antena GPS v fotoaparatu, ki ga nosite na telesu, mora delovati ob ovirah človeškega telesa, kompaktnih strukturah naprav, kovinski zaščiti, celičnih modulih RF, baterijah in spreminjajočih se zunanjih razmerah. Ustrezna antena GNSS zato potrebuje več kot le osnovni satelitski sprejem. Ta članek pojasnjuje, kako keramična konstrukcija antene, krožna polarizacija, nadzor RF motenj, materiali za široke temperature in pravilna namestitev prispevajo k stabilnemu položaju. Prav tako primerja keramične in prilagodljive antenske tehnologije FPC ter opisuje ključne vidike izbire in namestitve za proizvajalce profesionalnih telesnih kamer.
Kazalo
- Kaj je GPS antena Body Cam?
- Zakaj je zmogljivost GPS pomembna pri fotoaparatih, ki jih nosite na telesu?
- Katere dejavnike uspešnosti bi morali kupci oceniti?
- Keramična GPS antena proti FPC anteni
- Ključne tehnične specifikacije
- Kako je treba namestiti GPS anteno?
- Tipične aplikacije
- pogosta vprašanja
- Zaključek
Kaj je GPS antena Body Cam?

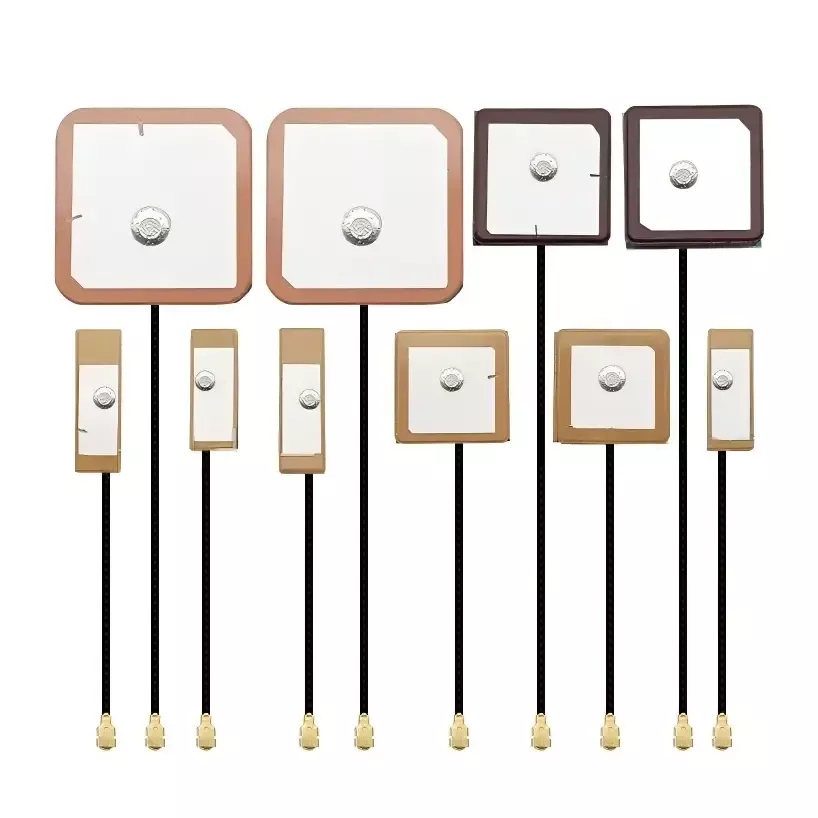

Body Cam GPS antena je specializirana sprejemna komponenta GNSS, zasnovana za pridobivanje satelitskih navigacijskih signalov za kamere, ki se nosijo na telesu, in prenosne terminale za snemanje dokazov. Za razliko od splošne GPS antene mora delovati v kompaktnem ohišju, medtem ko se spopada z ovirami telesa, elektronskimi motnjami, gibanjem in spreminjanjem zunanjega okolja.
Rešitev Qianmu uporablja strukturo keramičnih zaplat z visokim dielektrikom in desno krožno polarizacijo (RHCP). Zasnova podpira GPS L1 pri 1575,42 MHz in BeiDou B1 pri 1561 MHz, medtem ko lahko združljivost z glavnimi satelitskimi navigacijskimi sistemi podpira profesionalne aplikacije za določanje položaja tako na domačem kot mednarodnem trgu.
Antena sprejema satelitske signale in optimiziran RF signal posreduje naboru čipov za določanje položaja. Naprava lahko nato izračuna podatke o lokaciji, hitrosti, času in nadmorski višini ter podatke o lokaciji poveže s posnetim zvokom in videom. To ustvari praktično povezavo med posneto vsebino in lokacijo, kjer se je dogodek zgodil.
Zakaj je zmogljivost GPS pomembna pri fotoaparatih, ki jih nosite na telesu?
Kamere, ki se nosijo na telesu, se pogosto uporabljajo, ko osebje hodi, teče, obrača, vstopa v zgradbe ali upravlja vozila. Ti premiki ustvarjajo težje RF okolje, kot ga običajno doživi stacionarni sprejemnik GPS.
Stabilen položaj lahko zagotovi več praktičnih prednosti:
- Sledljivost dokazov:Podatke o lokaciji je mogoče povezati s posnetimi posnetki in operativnimi dogodki.
- Neprekinjeni zapisi poti:Zanesljiv satelitski sprejem pomaga zmanjšati vrzeli pri sledenju gibanja.
- Operativna zavest:Terenske ekipe lahko pridobijo bolj zanesljive informacije o lokaciji med mobilnimi operacijami.
- Zmanjšano premikanje položaja:Boljša zmogljivost antene lahko pomaga omejiti nestabilne odčitke lokacije, ki jih povzročajo šibki ali odbiti signali.
- Globalna uvedba:Združljivost večsistemskega GNSS je uporabna za opremo, namenjeno različnim geografskim trgom.
Za proizvajalce bi bilo zato treba izbiro antene obravnavati v zgodnjih fazah oblikovanja ohišja kamere, namesto da bi jo obravnavali kot končno nalogo pri izbiri komponente.
Katere dejavnike uspešnosti bi morali kupci oceniti?
1. Združljivost satelitskega sistema
Profesionalne telesne kamere se lahko uporabljajo v različnih državah in delovnih okoljih. Podpora za GPS in BeiDou ob prilagajanju GLONASS in Galileo lahko zagotovi večjo prilagodljivost pri načrtovanju opreme za domače in čezmorske trge.
2. Krožna polarizacija
Satelitski signali GNSS imajo značilnosti krožne polarizacije. Antena RHCP je zasnovana tako, da ustreza tej lastnosti signala in lahko pomaga zmanjšati vpliv nekaterih odbitih in nepravilno polariziranih signalov. To postane še posebej uporabno okoli zgradb, vozil, kovinskih konstrukcij in drugih odsevnih površin.
3. Odpornost na RF motnje
Sodobna telesna kamera lahko vsebuje komunikacijske module 4G/5G, Wi-Fi, procesorje, baterije in druga elektronska vezja. Te komponente lahko ustvarijo električno zapleteno okolje. Ujemanje antene in ustrezna fizična ločitev lahko pomagata zmanjšati neželeno RF spajanje in izboljšati stabilnost položaja.
4. Okoljska zanesljivost
Profesionalna oprema je lahko izpostavljena poletni vročini, zimskemu mrazu, vibracijam, udarcem, vlagi in dolgotrajnemu delovanju na prostem. Zasnova industrijske keramike Qianmu je določena za delovno temperaturno območje od -40 °C do +75 °C in podpira aplikacije, kjer potrošniške komponente morda ne zagotavljajo zadostne okoljske rezerve.
5. Mehanska vzdržljivost
Oprema, ki se nosi na telesu, je izpostavljena ponavljajočemu se premikanju in fizičnemu ravnanju. Toga keramična struktura antene lahko zagotovi boljšo dimenzijsko stabilnost kot prožna struktura v aplikacijah, kjer je prednostna mehanska vzdržljivost.
Keramična GPS antena proti FPC anteni
Uporabni sta lahko tako keramična kot FPC antenska tehnologija, vendar sta njuni značilnosti različni. Pravilna izbira je odvisna od strukture izdelka, razpoložljivega prostora, okoljskih pogojev, zahtevane zmogljivosti pozicioniranja in ciljne uporabe.
| Primerjalni faktor | Keramična antena Qianmu | Standardna FPC GPS antena |
|---|---|---|
| Material jedra | Industrijska visokotemperaturna sintrana keramika | Fleksibilna PI folija |
| Sprejem signala | Zasnovan za zajem močnega satelitskega signala | Primerno za kompaktne splošne namene |
| Polarizacija | RHCP | Odvisno od zasnove antene |
| Delovna temperatura | -40°C do +75°C | Odvisno od konkretnega modela |
| Mehanska zgradba | Trdna keramična konstrukcija | Fleksibilna filmska konstrukcija |
| Nadzor motenj | Zasnovan za zahtevna RF okolja | Bolj odvisno od postavitve sistema in namestitve |
| Tipična uporaba | Profesionalne telesne kamere in industrijski terminali | Kompaktna potrošniška in prenosna elektronika |
Proizvajalcem, ki razvijajo profesionalne naprave za snemanje dokazov, lahko keramična GNSS antena ponudi uporabno kombinacijo RF zmogljivosti, odpornosti na okolje in strukturne stabilnosti.
Ključne tehnične specifikacije
Pri ocenjevanju antene GPS za kamero na telesu bi morali inženirji pregledati celotno RF in mehansko specifikacijo, namesto da bi se osredotočali le na združljivost z nominalno frekvenco.
| Parameter | Specifikacija Qianmu |
|---|---|
| Vrsta izdelka | GNSS keramična antena za površinsko montažo |
| Delovni pasovi | GPS L1: 1575,42 MHz; BeiDou B1: 1561 MHz |
| Polarizacija | Desna krožna polarizacija (RHCP) |
| Karakteristična impedanca | 50Ω |
| VSWR | ≤1,8 |
| Peak Gain | 3,0–3,8 dBi |
| Delovna temperatura | -40°C do +75°C |
| Temperatura shranjevanja | -45°C do +80°C |
| Namestitev | Postavitev SMT, spajkanje skozi luknjo ali prilagojeni priključki |
Te specifikacije so koristno izhodišče za RF inženirje. Vendar je treba končno zmogljivost antene vedno preveriti po integraciji v celotno ohišje kamere, saj lahko materiali ohišja, postavitev baterije, postavitev tiskanega vezja, napeljava kablov in bližnji brezžični moduli znatno vplivajo na dejansko zmogljivost RF.
Kako je treba namestiti GPS anteno?
Celo visoko zmogljiva antena lahko slabo deluje, če je nameščena nepravilno. Pravilna mehanska in RF integracija je zato bistvena.
Izberite primeren položaj za namestitev
Območje keramičnega sevanja ne sme biti neposredno prekrito s kovinskimi ohišji, baterijami ali kovinskimi nosilci. Na splošno je prednostno nekovinsko območje proti zgornjemu delu ohišja kamere. Qianmu priporoča vzdrževanje vsaj 15 mm razmika od anten 4G/5G in Wi-Fi, kjer struktura izdelka to omogoča.
Sledite pravilnim postopkom spajkanja
Pri zatičnih antenah morajo biti spajkalni spoji popolni in varni. Pri izdelkih SMT mora biti antena pravilno poravnana in nameščena v skladu s priporočenim postopkom PCB. Izogibati se je treba pretiranemu mehanskemu pritisku, ker se keramične komponente lahko poškodujejo zaradi nepravilnega ravnanja.
Usmerjanje krmilnega kabla in električnega voda
Antenske kable je treba napeljati previdno, da zmanjšate nepotrebno povezovanje z električnimi vodi in visokotokovnimi tokokrogi. Kjer je primerno, se lahko uporabijo tudi izolacijski materiali za izolacijo antene od močnih virov električnih motenj.
Preizkusite celotno napravo
Laboratorijsko testiranje komponent je pomembno, vendar ne sme nadomestiti celotnega preverjanja stroja. Po montaži morajo proizvajalci oceniti zajemanje satelitov s hladnim in vročim zagonom, natančnost pozicioniranja, število satelitov in neprekinjenost poti v realističnih zunanjih pogojih.
Katere aplikacije lahko uporabljajo GPS anteno Body Cam?
Profesionalna GNSS antena lahko podpira široko paleto mobilne opreme za snemanje in določanje položaja, vključno z:
- 4G/5G telesne kamere organov pregona
- Policijski in prometni snemalni terminali
- Telesne kamere urbanega upravljanja in cestne uprave
- Avdiovizualna dokazna oprema gasilske službe
- Eksplozijsko varni in lastnovarni snemalni terminali
- Oprema za rudarstvo in petrokemično inšpekcijo
- Električne inšpekcijske in železniške patruljne naprave
- Zunanji pregled in terminali za delovanje na terenu
- Izvozno usmerjene večpasovne kamere za nošenje na telesu
Zaradi kombinacije sprejema GNSS, kompaktne integracije in okoljske vzdržljivosti je ta antenska tehnologija še posebej pomembna za profesionalno opremo, ki mora neprekinjeno delovati zunaj nadzorovanih notranjih okolij.
pogosta vprašanja
1. Katere satelitske sisteme podpira GPS antena Body Cam?
Antena je zasnovana okoli frekvenc GPS L1 in BeiDou B1 ter podpira večsistemske aplikacije GNSS, ki vključujejo GPS, BeiDou, GLONASS in Galileo.
2. Zakaj je RHCP pomemben za sprejem GNSS?
RHCP ali desna krožna polarizacija se ujema s polarizacijskimi značilnostmi običajnih satelitskih signalov GNSS. Lahko pomaga izboljšati doslednost sprejema in zmanjša vpliv nekaterih odbitih ali nepravilno polariziranih signalov.
3. Ali lahko antena deluje pri ekstremnih temperaturah?
Navedeno delovno temperaturno območje je od -40°C do +75°C, zaradi česar je antena primerna za številne zahtevne zunanje in industrijske aplikacije.
4. Ali je mogoče anteno prilagoditi za novo zasnovo ohišja kamere?
ja Kot prvotni proizvajalec lahko Qianmu podpira prilagojen razvoj anten glede na strukturo naprave, delovno frekvenco, zahteve glede namestitve, konfiguracijo konektorja in cilje zmogljivosti RF.
5. Kolikšno oddaljenost je treba ohraniti od anten 4G/5G in Wi-Fi?
Priporočljiva je najmanjša razdalja 15 mm, kjer struktura izdelka to dopušča. Končno razdaljo je treba potrditi z RF testiranjem, ker lahko geometrija ohišja in notranja elektronika spremenita optimalni položaj antene.
6. Ali je po namestitvi antene potrebno testiranje na prostem?
ja Močno priporočamo testiranje celotne naprave na prostem. Inženirji bi morali preveriti satelitsko zajemanje, natančnost pozicioniranja, hladne in vroče zagone ter kontinuiteto poti po tem, ko je antena integrirana v končno ohišje.
Zaključek
Zanesljiva antena GNSS je kritična komponenta profesionalne kamere, ki jo nosite na telesu, saj zmogljivost določanja položaja vpliva na natančnost lokacije, sledljivost dokazov in zanesljivost delovanja. Keramična konstrukcija, polarizacija RHCP, združljivost z več sistemi GNSS, nadzor motenj in zmogljivost pri široki temperaturi lahko zagotovijo močnejšo osnovo za zahtevne aplikacije telesnih kamer.
Qianmu združuje raziskave in razvoj anten, proizvodnjo, testiranje RF in proizvodnjo po meri za podporo proizvajalcem telesnih kamer in sistemskim integratorjem. Za projekte, ki zahtevajo prilagojene frekvenčne pasove, dimenzije, priključke, namestitvene strukture ali optimizacijo RF, raziščite rešitev antene Body Cam GPS inkontaktirajte nasza tehnično svetovanje, vzorce in razvoj anten po meri.
