Visokozmogljiva PCB antena za zanesljivo brezžično povezljivost

PCB antene integrirajo sevalni element v tiskano vezje, zaradi česar so potencialna možnost za elektronske izdelke z definirano postavitvijo plošče in omejenim prostorom za ločene komponente antene. Zasnova lahko poenostavi integracijo komponent, če so pravilno upoštevane postavitev vezja in RF zahteve.

Qianmuponuja antenske rešitve za vgrajene brezžične aplikacije. Izbira primerne zasnove zahteva upoštevanje delovne frekvence, razpoložljive površine plošče, ozemljitvene plošče, materialov ohišja in ciljne zmogljivosti RF naprave. Te dejavnike je najbolje oceniti v fazi načrtovanja strojne opreme, da se med razvojem čim bolj zmanjšajo spremembe postavitve, ki se jim je mogoče izogniti.

Premisleki glede oblikovanja in integracije

PCB antena uporablja prevodni vzorec, vgrajen v vezje. Njegova geometrija in električne značilnosti so odvisne od ciljne frekvence, razpoložljivih dimenzij in strukture okoliškega vezja.

Za razliko od antene, nameščene ločeno od glavne plošče, je ta zasnova tesno povezana z odločitvami o postavitvi PCB. Sevalni element, dovodna točka, ozemljitvena plošča in bližnje komponente lahko vplivajo na končno zmogljivost.

Pri ocenjevanju antene za nov projekt upoštevajte naslednje:

• Frekvenčno območje:Določite zahtevani delovni pas in pasovno širino glede na brezžično aplikacijo.

• Postavitev plošče:Rezervirajte dovolj prostora za antenski element in njegovo priporočeno prosto površino.

• Talna ravnina:Ocenite ozemljitveno strukturo plošče in njen vpliv na impedanco in sevanje.

• Položaj komponent:Upoštevajte bližino baterij, zaslonov, priključkov, kablov in kovinskih delov.

• Ujemanje impedance:Pustite prostor za ujemanje komponent in RF nastavitev med testiranjem prototipa.

• Združljivost ohišja:Ocenite učinke materialov ohišja, položajev vgradnje in notranjih struktur.

Anteno je treba oceniti znotraj predvidene konfiguracije naprave, saj lahko spremembe tiskanega vezja ali ohišja vplivajo na obnašanje RF.

Tipične aplikacije

Zasnove vgrajene antene so lahko primerne za različne brezžične izdelke, če so zahteve po frekvenci, postavitev vezja in pogoji namestitve združljivi.

IoT in povezane naprave

Senzorska vozlišča, oprema pametnega doma in druga povezana elektronika lahko uporabljajo antene, vgrajene v ploščo, če PCB zagotavlja dovolj prostora in primerno ozemljitveno referenco. Pri izbiri je treba upoštevati komunikacijski pas in končno ohišje.

Izdelki Wi-Fi in Bluetooth

Brezžične zunanje naprave in kompaktna elektronska oprema lahko uporabljajo integrirano anteno za komunikacijo kratkega dosega. Učinkovitost je treba preveriti glede na zahtevani frekvenčni pas in RF cilje končnega izdelka.

Brezžični moduli in nadzorne plošče

Komunikacijski moduli in elektronski nadzorni sistemi lahko sprejmejo anteno neposredno na tiskano vezje. Zasnova se mora ujemati s postavitvijo modula, postavitvijo komponent in predvidenim delovnim okoljem.

Prostorsko omejena elektronika

Pri kompaktnih napravah je treba razpoložljivo površino antene oceniti skupaj z baterijami, zasloni, priključki in drugimi komponentami. Majhno ohišje ne pomeni samodejno, da bo integrirana zasnova zagotavljala zadostno RF zmogljivost.

RF zmogljivost in validacija

Zmogljivost antene je odvisna od interakcije med sevalno geometrijo, ozemljitveno ploščo, strukturo dovoda, ujemanje impedance in okoliške materiale. Zasnova, preizkušena na ocenjevalni plošči, se lahko po namestitvi v končni izdelek obnaša drugače.

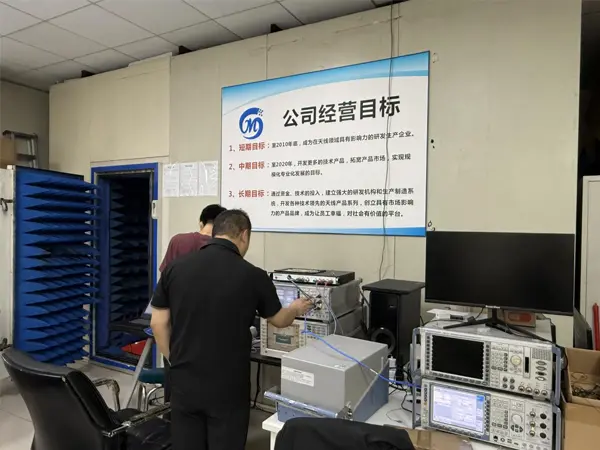

Validacija prototipa mora zato uporabiti reprezentativno postavitev PCB in, kjer je to mogoče, predvideno ohišje. Odvisno od aplikacije lahko inženirji ocenijo VSWR, impedanco, ojačanje, pasovno širino in vzorec sevanja glede na vnaprej določena merila sprejemljivosti.

Zgodnje RF testiranje lahko pomaga prepoznati omejitve postavitve, preden jih je med pripravo proizvodnje dražje popraviti.

Informacije za projekte po meri

Zagotavljanje jasnih tehničnih zahtev pomaga oceniti izvedljivost oblikovanja po meri in zgodaj prepoznati morebitne težave pri integraciji.

Za začetno oceno pripravite naslednje informacije, če so na voljo:

• Potreben frekvenčni pas in brezžični protokol

• Dimenzije tiskanega vezja in razpoložljiva površina antene

• Informacije o ozemljitveni ravnini in dovodni točki

• Material ohišja in položaji komponent v bližini

• Ciljni RF parametri in preskusne zahteve

• Količina prototipa in ocenjeni obseg proizvodnje

Če se vezje še razvija, je treba razmisliti o postavitvi antene, preden je postavitev dokončana. To daje ekipam za strojno opremo in RF priložnost, da uskladijo območje antene, strukturo tal in okoliške komponente.

Če glavno tiskano vezje ne more prilagoditi zahtevane strukture antene, je morda vredno oceniti alternativno konfiguracijo. Končna izbira mora odražati mehanske omejitve naprave, cilje RF in proizvodne zahteve.
