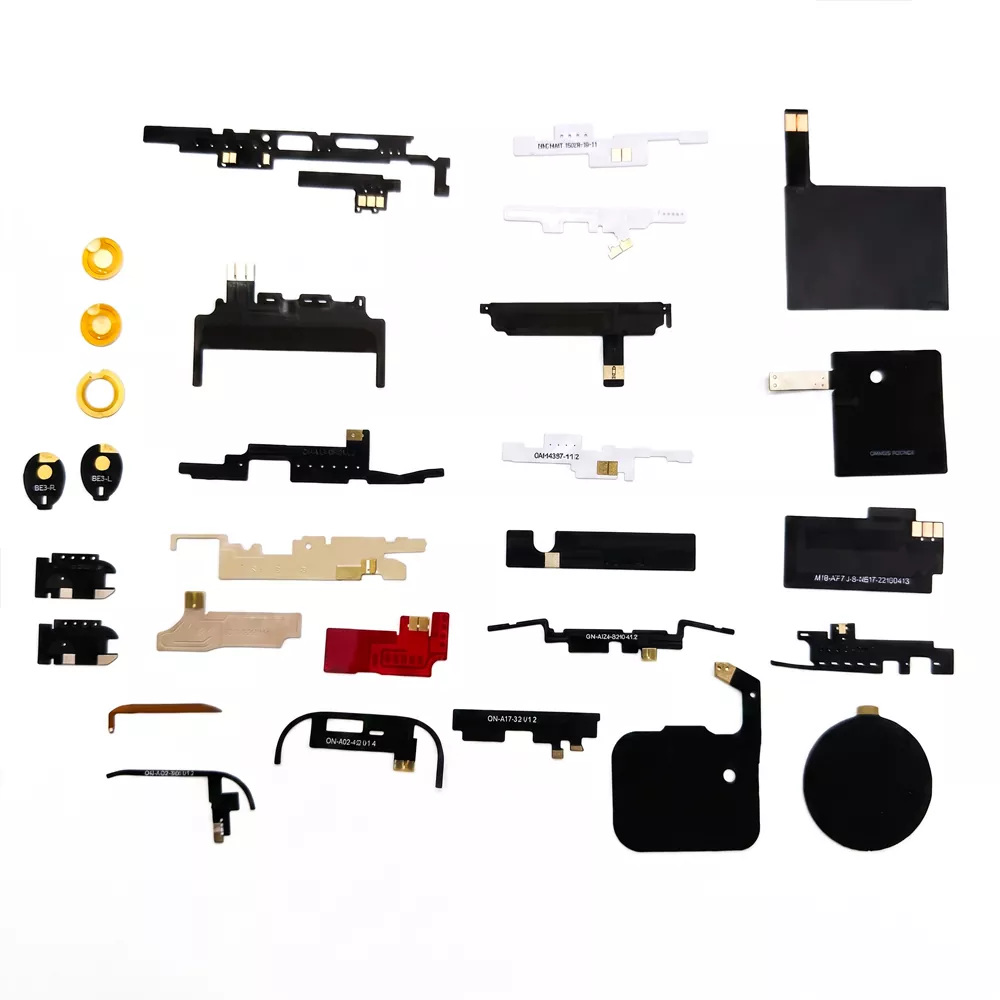

Prilagodljiva antena tiskanega vezja (FPC)

Kaj je FPC antena?

Antena FPC ali fleksibilna antena s tiskanim vezjem (FPC) uporablja kot substrat prožne PI in PET folije in je izdelana z jedkanjem in tiskanjem za ustvarjanje antenskih vezij. Odlikuje ga lahek, tanek, prilagodljiv in upogljiv, kar mu omogoča prilagajanje ukrivljenim površinam. Njegova debelina je od 0,03 do 0,2 mm, njegova teža pa manj kot 1 gram. Antena lahko oddaja in sprejema brezžične signale in je združljiva s protokoli, vključno z WiFi, Bluetooth, GPS, 4G/5G, GNSS, NB-IoT in LoRa, ki pokrivajo frekvenčne pasove 2,4 GHz, 5 GHz in 5,8 GHz. Qianmu Communications je profesionalni proizvajalec anten FPC z dolgoletnimi izkušnjami v industriji. Opremljeni smo s tremi mikrovalovnimi brezzvočnimi komorami in imamo več kot deset posvečenih raziskovalno-razvojnih delavcev, kar nam omogoča zagotavljanje storitev na enem mestu – od zasnove antenske rešitve do množične proizvodnje.

Ključna prodajna točka

Izjemno tanek in prilagodljiv, brez prostora.

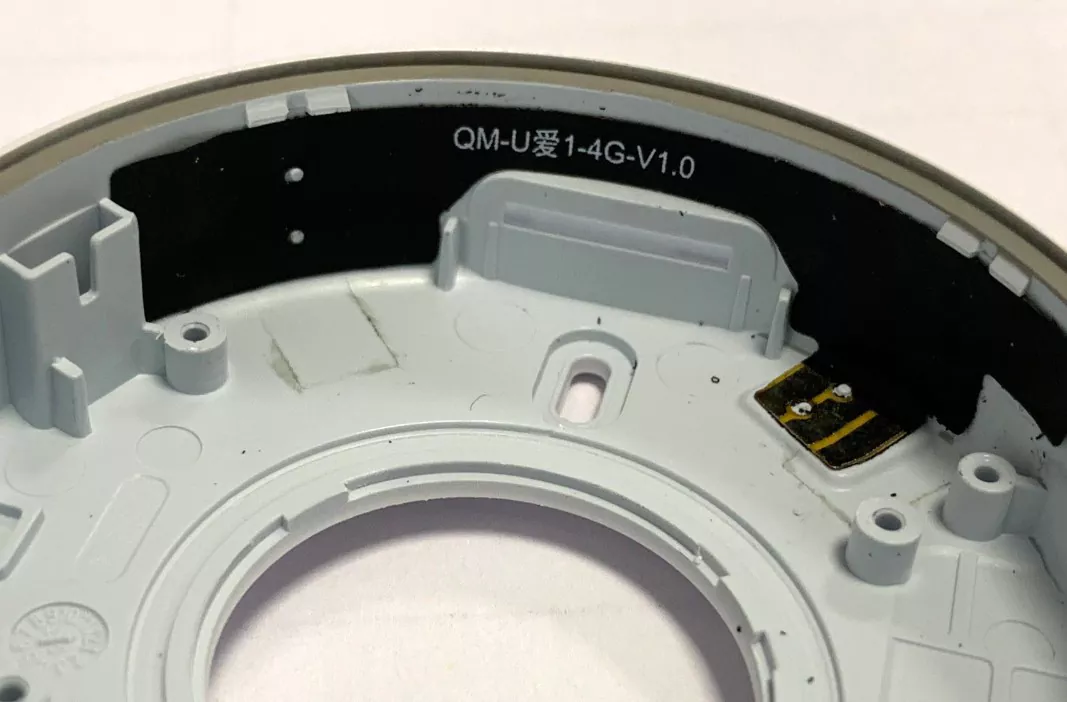

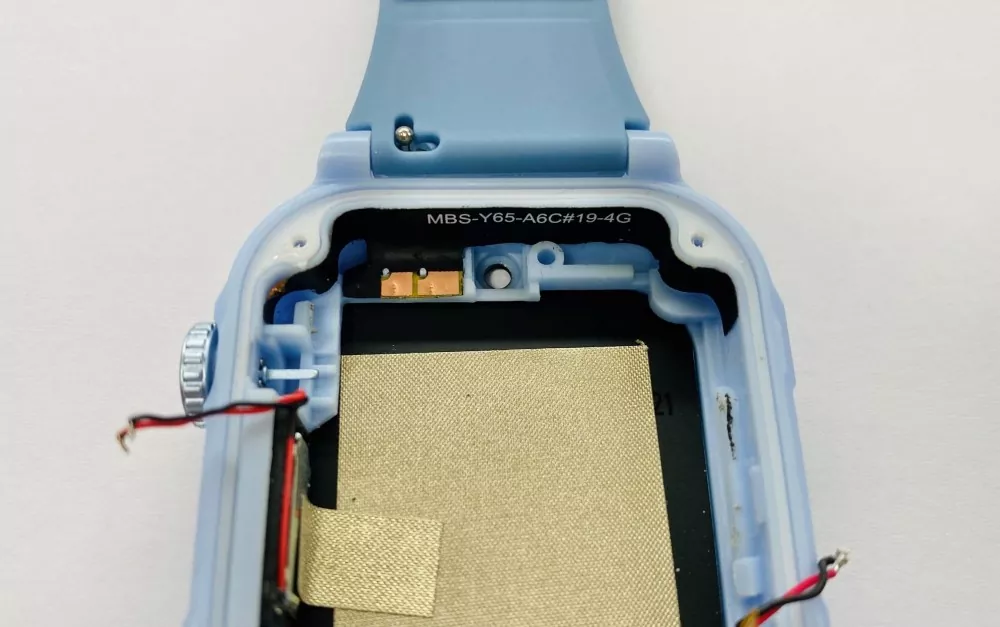

Fleksibilna antena s tiskanim vezjem (FPC) ima debelino samo 0,03–0,2 mm in jo je mogoče poljubno upogniti ali zložiti. Lahko jo upognemo za 90° vzdolž notranje stene votline znotraj naprave in se popolnoma prilagodimo različnim zapletenim konstrukcijskim zasnovam. Ne glede na to, ali je ohišje naprave ravno ali ukrivljeno, se lahko FPC antena zlahka prilagodi svoji površini.

Večpasovna širokopasovna pokritost

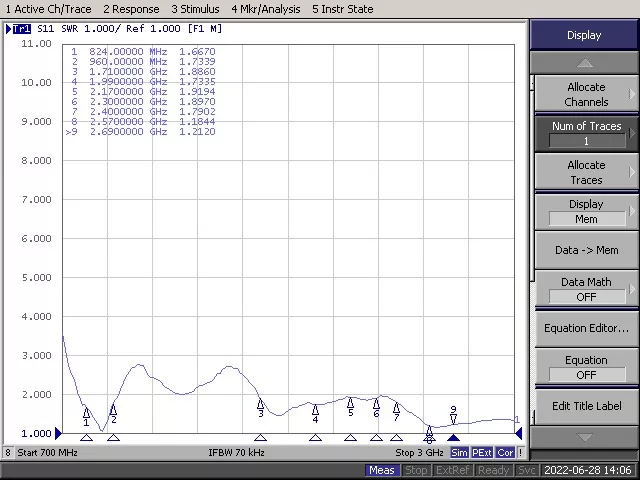

Podpira več komunikacijskih protokolov, vključno s 4G/5G, polnopasovnim WiFi, Bluetooth, GPS/GNSS, LoRa in NFC. FPC antena z enim čipom lahko pokriva frekvenčne pasove od 700 MHz do 2700 MHz ali celo širše. Za izpolnitev komunikacijskih potreb večnačinskih in večfrekvenčnih naprav.

Lahek dizajn

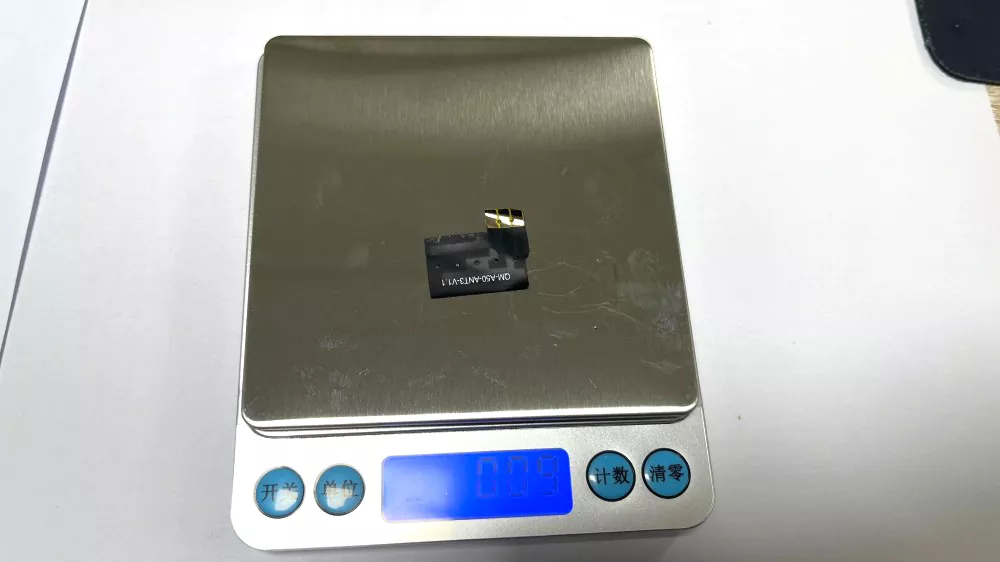

Antena FPC tehta manj kot 1 gram. Več kot 50 % lažja od tradicionalnih kovinskih anten. Za izdelke, občutljive na težo, kot so nosljive naprave in droni, so antene FPC najboljša izbira.

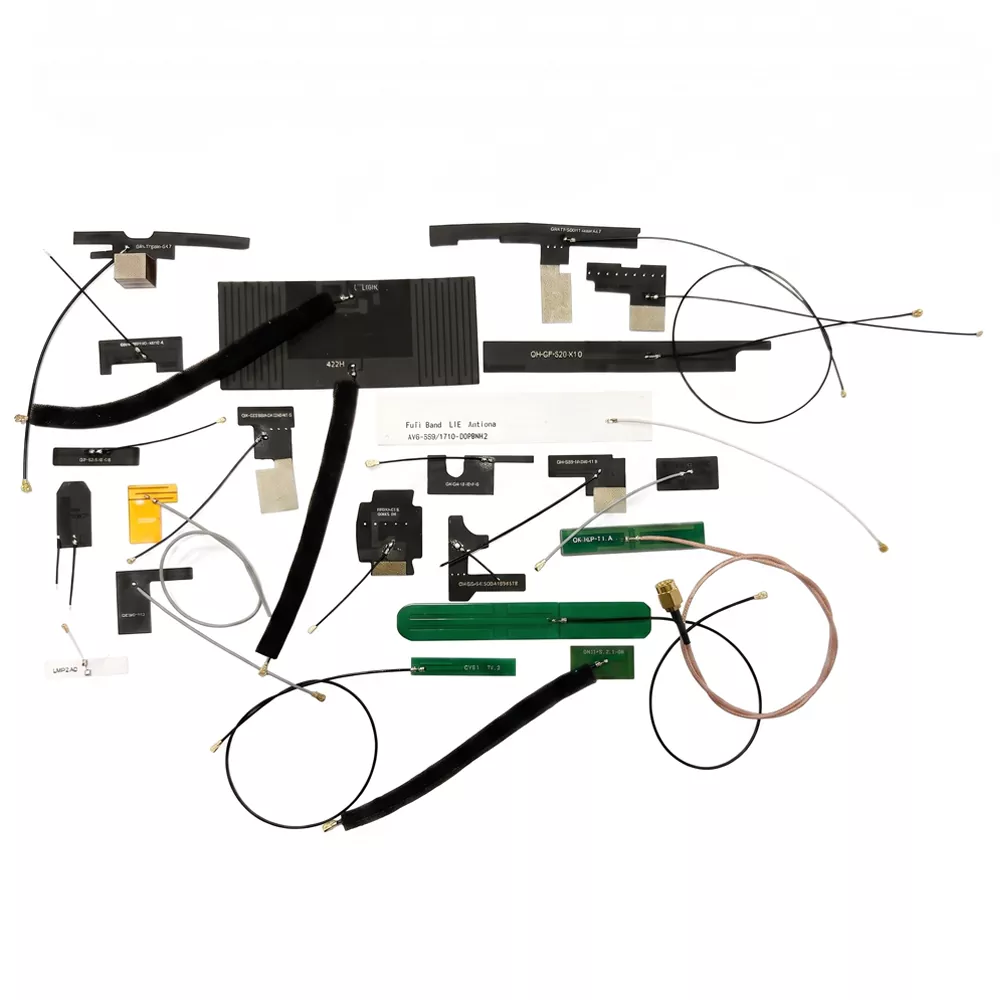

Pripravljen za uporabo takoj iz škatle, enostaven za sestavo.

Vsebuje standardno lepilno podlago 3M 300LSE za hitro odlepitev in lepljenje v 2 minutah. Na voljo z IPEX, U.FL, MHF4 in drugimi možnostmi priključka.

Pomembne opombe za namestitev antene

1. Hraniti stran od kovinskih površin

Antene ne nameščajte neposredno na kovinske površine ali blizu njih, saj lahko to vpliva na ujemanje impedance, spremeni vzorec sevanja in zmanjša splošno učinkovitost antene.

2. Izogibajte se pretiranemu upogibanju

Antene med namestitvijo ne upogibajte ali zlagajte preveč, saj lahko pretirana deformacija poškoduje notranji prevodnik in negativno vpliva na delovanje RF.

3. Zagotovite varno namestitev

Med namestitvijo trdno in enakomerno pritrdite anteno, da preprečite deformacijo, ki bi lahko vplivala na učinkovitost sevanja in stabilnost signala.

4. Okoli antene naj bo dovolj prostora

Ohranite vsaj 5 mm prostora nad in na obeh straneh antene. Izogibajte se postavljanju kovinskih komponent, sledi signala za visoke hitrosti ali velikih bakrenih površin v bližini antene, da zagotovite optimalno delovanje.

5. Med sestavljanjem ravnajte previdno

Čeprav ima antena prožno strukturo, ima material FPC omejeno mehansko trdnost. Med namestitvijo in sestavljanjem se izogibajte pretiranemu vlečenju, zvijanju ali udarcem.

6. Shranjujte v suhem okolju

Izogibajte se shranjevanju antene v okoljih z visoko temperaturo ali visoko vlažnostjo. Izdelek hranite na suhem, da ohranite stabilno električno delovanje in dolgoročno zanesljivost.

Quality Control and Testing

Qianmu Communications uporablja strogo vodenje kakovosti v celotnem proizvodnem procesu, ki zajema pregled surovin, spremljanje proizvodnje in testiranje končnih izdelkov.

Inšpekcija vhodnega materiala

Vsi vhodni materiali, vključno s substrati FPC, bakrenimi folijami, lepili in priključki, so podvrženi strogemu pregledu kakovosti, da se zagotovi zanesljivost in doslednost.

Optični pregled AOI

Avtomatsko optično pregledovanje (AOI) se uporablja za preverjanje natančnosti napeljave antenskega vezja, kakovosti spajkalnega spoja in videza izdelka, da se preprečijo proizvodne napake.

Testiranje delovanja RF

Ključni RF parametri, vključno z razmerjem napetostnih stojnih valov (VSWR), ojačanjem in vzorcem sevanja, so testirani v profesionalnem okolju temnice, da se zagotovi, da zmogljivost antene ustreza zahtevam.

Testiranje okoljske zanesljivosti

Antene so podvržene različnim testom zanesljivosti, vključno s cikličnimi preskusi pri visokih in nizkih temperaturah, preskusi vlažnosti, preskusi življenjske dobe pri upogibanju in drugimi ocenami okolja.

Upravljanje doslednosti paketov

Strog nadzor proizvodnje zagotavlja dosledno delovanje in stabilno kakovost v vsaki seriji izdelkov.

Profesionalne izkušnje s proizvodnjo anten

Že več kot dve desetletji je Qianmu Communications posvečen industriji terminalskih anten, s poudarkom na raziskavah in razvoju, proizvodnji in prodaji brezžičnih komunikacijskih terminalskih anten. Naši izdelki se pogosto uporabljajo v mobilnih komunikacijskih napravah, vključno s pametnimi telefoni, tablicami, mobilnimi plačilnimi sistemi, droni, napravami za brezžično polnjenje, avtomobili, baznimi postajami in nosljivimi napravami.

Kako izbrati FPC anteno

1. Potrdite delovno frekvenco

Določite brezžične tehnologije, ki jih potrebuje vaša naprava, kot so 4G/LTE, 5G, Wi-Fi, Bluetooth, GNSS, LoRa ali NFC. Izberite anteno, ki podpira vse zahtevane frekvenčne pasove.

2. Ocenite razpoložljivi prostor za namestitev

Izmerite razpoložljivi prostor znotraj naprave, vključno z dolžino, širino in položajem namestitve. Zahvaljujoč svoji prilagodljivi strukturi in prilagodljivim dimenzijam so FPC antene zelo primerne za kompaktna ali nepravilno oblikovana ohišja.

3. Preverite vrsto priključka RF

Preverite priključek RF, ki se uporablja na tiskanem vezju, kot je IPEX, U.FL ali MHF4. Konektor antene se mora ujemati z vmesnikom modula, da se zagotovi zanesljivo delovanje RF.

4. Preglejte ključne RF parametre

· Dobiček: Izberite ustrezno ojačanje glede na aplikacijo in okolje namestitve.

· VSWR: Vrednost pod 2,0 je na splošno priporočljiva za dobro ujemanje impedance.

· Učinkovitost: večja učinkovitost pomaga izboljšati zmogljivost prenosa in občutljivost sprejemnika.

· Impedanca: Standardna RF impedanca je 50 Ω in se mora ujemati z RF modulom.

5. Razmislite o možnostih prilagajanja

Če standardni izdelki ne izpolnjujejo vaših konstrukcijskih zahtev, izberite proizvajalca antene FPC, ki nudi storitve prilagajanja, vključno z dimenzijami antene, dolžino kabla, vrsto konektorja in radijsko naravnavanjem.

6. Ocenite dobaviteljeve sposobnosti

Izberite dobavitelja anten FPC z vzpostavljenim sistemom vodenja kakovosti, RF inženirskim strokovnim znanjem in zanesljivimi proizvodnimi zmogljivostmi, da zagotovite dosledno kakovost izdelkov in dolgoročno dobavo.

pogosta vprašanja

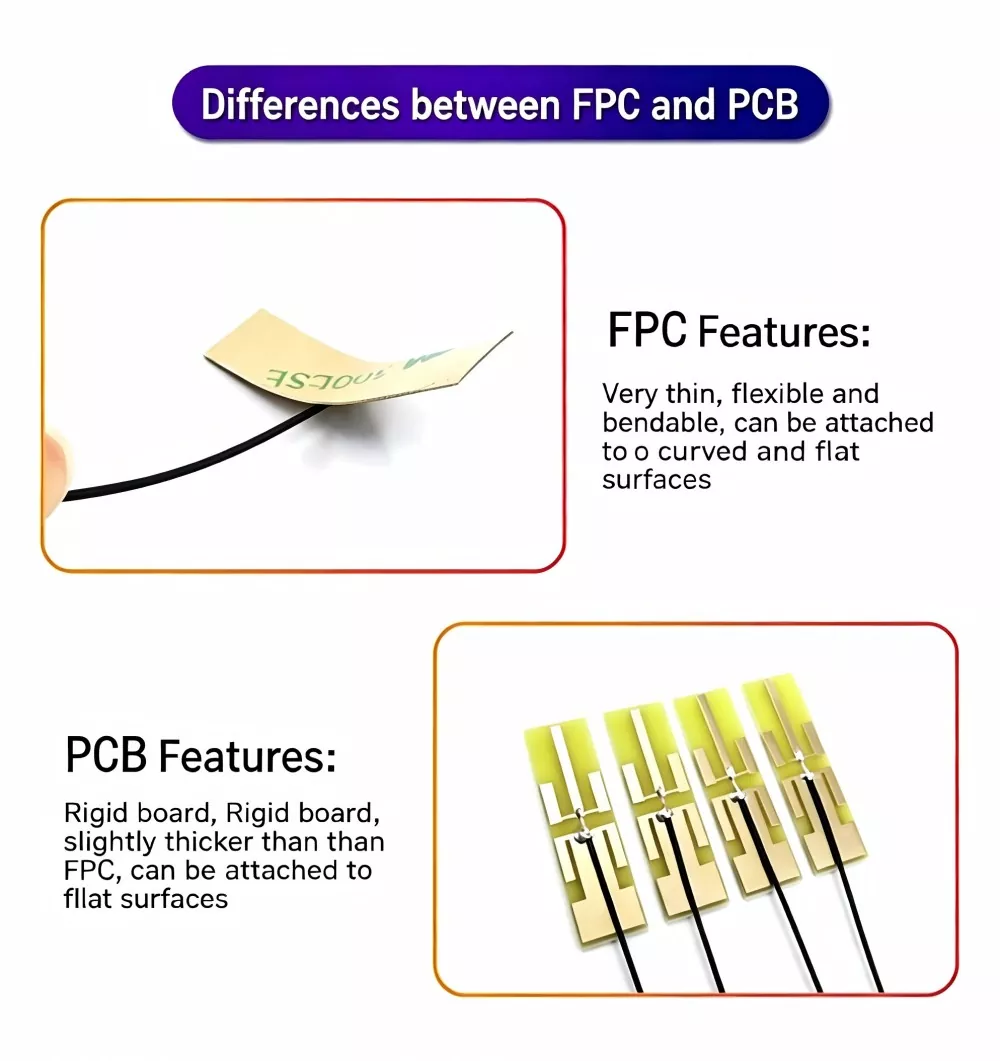

V1: Kako izbirate med FPC anteno in PCB anteno?

O: Prilagodljiv in upogljiv FPC, idealen za prileganje v ukrivljene, ozke prostore – prednostno za lahke, tanke naprave. PCB trd, primeren samo za ravne površine; izberite to možnost, če je vaš proračun omejen in imate na voljo dovolj prostora.

V2: Katere frekvenčne pasove podpira antena FPC?

O: FPC antene Qianmu Communication pokrivajo frekvence od 13,56 MHz NFC do 6 GHz 5G in podpirajo brezžične tehnologije, vključno z 4G/5G, Wi-Fi, Bluetooth, GNSS, LoRa in ZigBee.

V3: Kakšna je delovna temperatura antene FPC?

A: -45 ℃ do +85 ℃, izpolnjuje standarde industrijske uporabe.

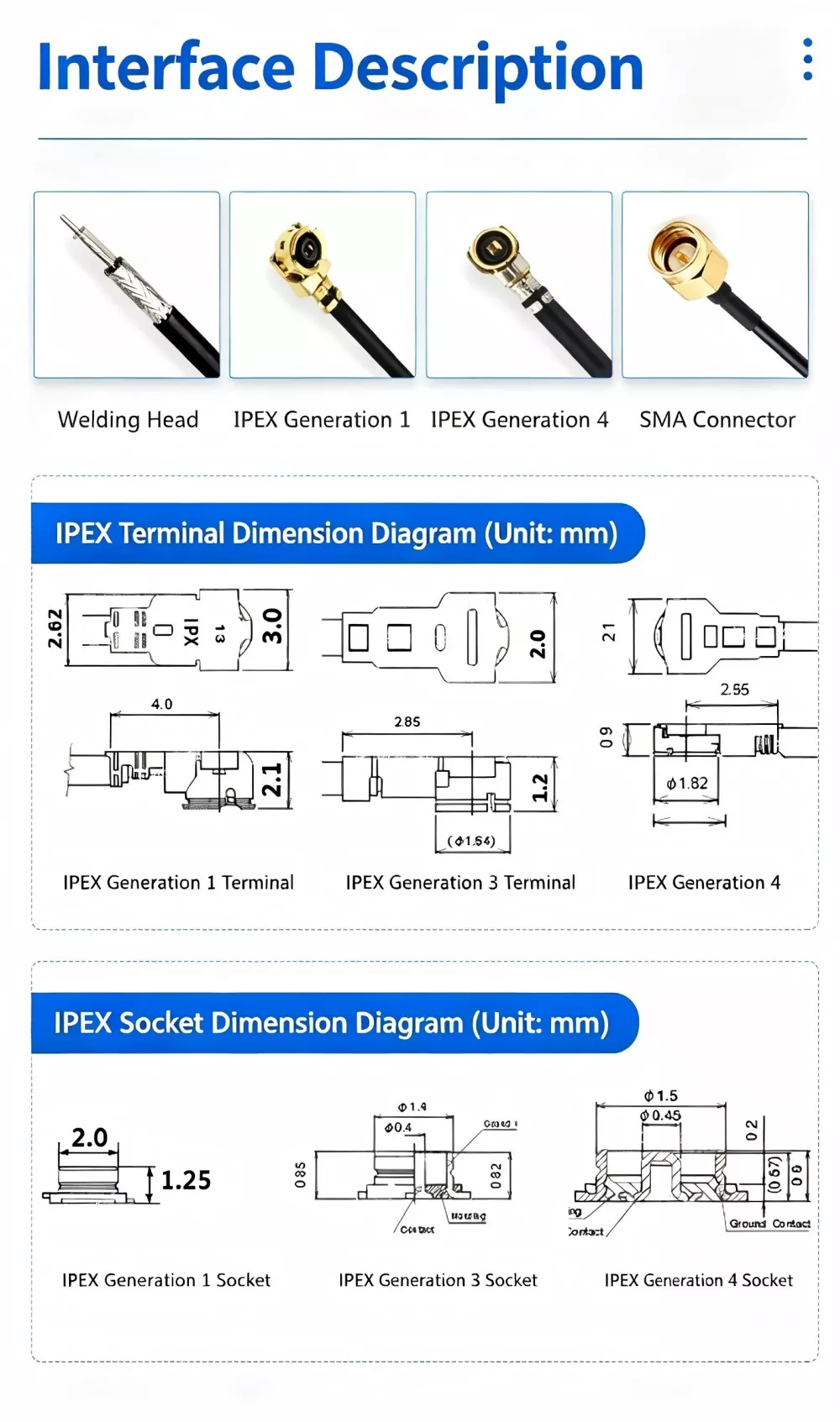

V4: Kakšne so razlike med priključki IPEX, U.FL in MHF4?

O: Vsi so miniaturni RF konektorji z dimenzijami U.FL > MHF4. MHF4 je še manjši in se pogosto uporablja v aplikacijah 5G; preprosto izberite konektor glede na specifikacije vmesnika vaše matične plošče.

V5: Ali podpira prilagajanje majhnih serij?

O: Nudimo podporo in lahko upravljamo s celotnim postopkom naročanja – od zasnove sheme in izdelave prototipov do majhne in velike proizvodnje.
