Kako lahko WiFi antena digitalnega okvirja za fotografije izboljša brezžično delovanje in prenos slike na daljavo

Ko pametni okvirji za fotografije potrebujejo zanesljivo sinhronizacijo v oblaku, hitre posodobitve slik in stabilno brezžično povezljivost, je pravDigitalni foto okvir WiFi antenapostane pomembna komponenta strojne opreme.Qianmurazvija namenske antenske rešitve za kompaktne digitalne okvirje za fotografije, s čimer pomaga proizvajalcem pri reševanju slabljenja signala, notranjih motenj in omejenega prostora za namestitev z RF zasnovo, specifično za aplikacijo.

Digitalni okvir za fotografije je odvisen od WiFi za funkcije, kot so sinhronizacija v oblaku, prenos fotografij na daljavo, načrtovane posodobitve vsebine in upravljanje naprav na podlagi aplikacij. Vendar pa antena deluje v kompaktnem ohišju, ki vsebuje zaslone, baterije, vezja in druge komponente, ki lahko vplivajo na delovanje RF. Namensko anteno je mogoče oblikovati glede na fizično strukturo okvirja, delovne pasove, priključek, napeljavo kabla in položaj namestitve. Rešitev podjetja Qianmu podpira aplikacije 2,4 GHz in 5 GHz s standardnimi specifikacijami, vključno z impedanco 50 Ω, SWR ≤1,8, ojačanjem 2–4 dBi in konfiguracijami FPC, PCB SMT ali zunanjih lepilnih palic. Za različne izvedbe naprav so na voljo tudi prilagojene dimenzije, konektorji, dolžine kablov in RF parametri.

Kazalo

1. Zakaj digitalni okvir za fotografije potrebuje namensko WiFi anteno?
2. Kako deluje antena v pametnem okvirju za fotografije?
3. Katere specifikacije naj kupci ocenijo?
4. Kje se lahko uporabljajo te antene?
5. Kako je treba namestiti WiFi anteno?
6. Kako naj proizvajalci izberejo pravo anteno?
7. Zakaj razmisliti o Qianmu za proizvodnjo anten po meri?
8. Pogosto zastavljena vprašanja

Zakaj digitalni okvir za fotografije potrebuje namensko WiFi anteno?

Pametni digitalni okvir za fotografije je več kot zaslon. Mnogi sodobni modeli se povezujejo z usmerjevalniki, mobilnimi aplikacijami, platformami v oblaku ali sistemi za upravljanje vsebine, tako da lahko uporabniki na daljavo naložijo slike in upravljajo prikazano vsebino. Zaradi tega je brezžična komunikacija pomemben del celotne izkušnje izdelka.

Težava je v tem, da ima okvir za fotografije običajno omejen notranji prostor. Zaslon, baterija, matična plošča, zvočnik, kovinske komponente in druga elektronika lahko vplivajo na delovanje antene. Univerzalna antena lahko deluje v laboratorijskih pogojih, vendar se po vgradnji v končno ohišje obnaša drugače.

Namenska antena je zato zasnovana glede na dejansko okolje uporabe. Informacije o izdelku podjetja Qianmu kažejo, da je njegova rešitev optimizirana za kompaktne 7- do 15,6-palčne foto okvirje in za morebitne motnje, ki jih povzročajo zasloni, baterije in matične plošče.

• Podpira stabilno povezljivost v oblaku in prenos slike na daljavo.
• Zasnovan za kompaktne notranje prostore za namestitev.
• Na voljo za brezžične aplikacije 2,4 GHz in 5 GHz.
• Lahko se konfigurira z različnimi konektorji in dolžinami kablov.

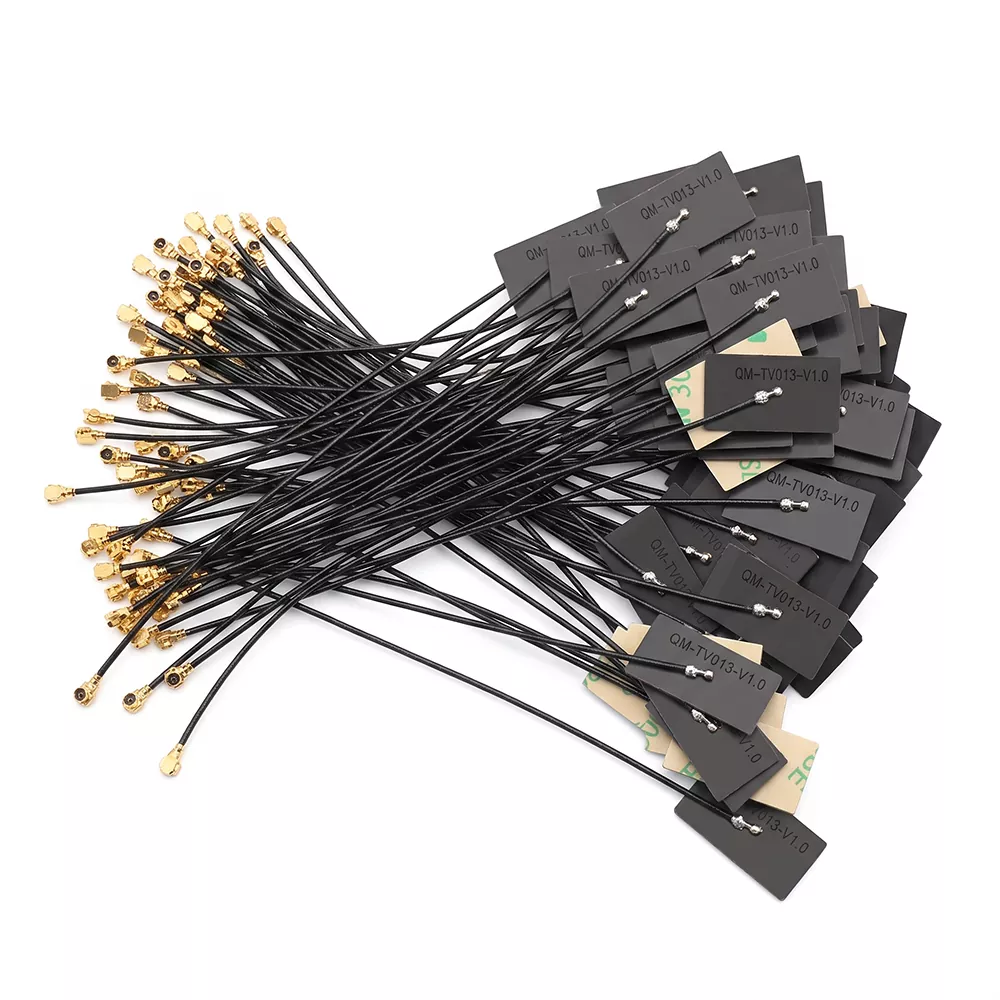

• Podpira FPC, PCB SMT in zunanje strukture antene z lepilno palico.

Kako deluje antena v pametnem okvirju za fotografije?

Antena izvaja dvosmerno pretvorbo med električnimi signali in elektromagnetnimi valovi. Med prenosom modul WiFi fotookvirja pošlje električni RF signal anteni. Antena oddaja signal skozi okoliški prostor proti brezžičnemu usmerjevalniku ali dostopni točki.

Med sprejemom antena zajame brezžične signale iz usmerjevalnika in jih pretvori nazaj v električne signale za obdelavo v modulu WiFi. Ta dvosmerna komunikacija omogoča funkcije, kot so:

1. Oddaljeno nalaganje slik.
2. Sinhronizacija fotografij v oblaku.
3. Posodobitve vsebine mobilnih aplikacij.
4. Upravljanje zaslona po urniku.
5. Omrežni nadzor naprave.

Za proizvodne inženirje zmogljivosti antene ni mogoče oceniti neodvisno od ohišja. Lokacija namestitve, oddaljenost od tal, napeljava kablov, okoliški materiali in bližnje elektronske komponente lahko vplivajo na praktično delovanje RF.

Katere specifikacije naj kupci ocenijo?

Izbira antene samo glede na videz ali vrsto priključka lahko povzroči težave med testiranjem prototipa ali množično proizvodnjo. RF inženirji in nabavne ekipe morajo pred potrditvijo modela pregledati frekvenčno območje, impedanco, SWR, ojačanje, strukturo antene, specifikacijo kabla, priključek in okoljske zahteve.

Te parametre je treba vedno upoštevati skupaj s končnim ohišjem in brezžičnim modulom. Višje nominalno ojačenje ne pomeni samodejno boljše zmogljivosti v vsakem izdelku, ker sta učinkovitost in ujemanje antene močno odvisna od okoliške strukture.

Kje se lahko uporabljajo te antene?

Namenska antena lahko podpira različne kategorije izdelkov pametnih okvirjev za fotografije. Skupna zahteva je zanesljiva brezžična komunikacija v kompaktnem elektronskem ohišju.

• Domači pametni foto okvirji:Primerno za 7-palčne, 8-palčne, 10,1-palčne, 12-palčne in 15,6-palčne izdelke.
• Oblačni okvirji zaslona na dotik:Podpira izdelke, ki prejemajo fotografije prek mobilnih aplikacij in platform v oblaku.
• Komercialni razstavni okvirji:Uporablja se za hotelske zaslone, informacijske zaslone v gostiščih, reklamne okvirje v preddverju in korporativne zaslonske izdelke.
• Prenosni darilni izdelki:Uporabno za brezžične foto okvirje z baterijskim napajanjem, zasnovane za potrošniške in čezmejne trge e-trgovine.
• Vgrajena elektronika:Lahko se integrira z rešitvami matične plošče, ki temeljijo na platformah, kot so Rockchip, Allwinner in ESP32.

Za nestandardne izdelke lahko razvoj antene temelji na strukturnih risbah, prostoru za namestitev, zahtevah vmesnika in brezžičnem modulu, ki ga uporablja končna naprava.

Kako je treba namestiti WiFi anteno?

Pravilna namestitev je bistvenega pomena, saj lahko celo tehnično primerna antena občuti poslabšanje delovanja, če je nepravilno nameščena znotraj ohišja.

1. korak: Pripravite območje namestitve

Izklopite fotookvir in odstranite zadnji pokrov. Očistite predvideno območje namestitve in se prepričajte, da je dovolj prostora za ohišje antene in koaksialni kabel. Izogibajte se lokacijam, kjer lahko kovinske strukture ovirajo RF pot.

2. korak: Namestite anteno

Za FPC anteno postavite lepljivo anteno ravno na ustrezno notranjo površino. Izogibajte se neposrednim motnjam zaradi zaslona, ​​baterije, komponent matične plošče in drugih možnih RF ovir. Zunanje antene z lepilnimi palicami morajo biti varno nameščene na določeni pritrdilni točki.

3. korak: Povežite se in preizkusite

Povežite anteno z modulom WiFi s pravilnim priključkom RF. Koaksialni kabel naj bo organiziran in se izogibajte nepotrebnim ostrim upogibom, stiskanju ali zapletanju. Po ponovnem sestavljanju ohišja preizkusite omrežno povezljivost, prenos slike na daljavo in dolgotrajno delovanje.

Za množično proizvodnjo morajo proizvajalci slediti standardizirani risbi za namestitev. Dosledna postavitev antene pomaga zmanjšati razlike med proizvodnimi enotami.

Kako naj proizvajalci izberejo pravo anteno?

Produktne ekipe bi morale oceniti izbiro antene kot del celotnega brezžičnega sistema, namesto da bi jo obravnavale kot izolirano komponento. Naslednji kontrolni seznam lahko pomaga zmanjšati prototipna in proizvodna tveganja.

1. Potrdite brezžični pas.Ugotovite, ali naprava potrebuje 2,4 GHz, 5 GHz ali dvopasovno delovanje.
2. Preverite razpoložljiv prostor za namestitev.Izmerite površino antene in upoštevajte položaj zaslona, ​​baterije, tiskanega vezja in ohišja.
3. Ujemite RF priključek.Preverite, ali modul zahteva IPEX4, MHF1, RP-SMA ali drug vmesnik.
4. Določite zahteve za kabel.Pred dokončanjem antene je treba določiti dolžino kabla in napeljavo.
5. Ocenite zmogljivost RF v končnem izdelku.Testiranje prototipa je treba izvesti po namestitvi antene v dejansko ohišje.
6. Zahtevajte vzorce pred masovno proizvodnjo.Validacija vzorca pomaga potrditi združljivost in zmanjša tveganje obsežnih težav s signalom.
7. Razmislite o možnosti prilagajanja.Proizvajalec, ki je sposoben prilagoditi dimenzije, ojačanje, priključke in specifikacije kablov, lahko bolje podpira nestandardne zasnove izdelkov.

Za ekipe za nabavo lahko neposredna komunikacija s proizvajalcem antene tudi poenostavi tehnična pojasnila, testiranje vzorcev, koordinacijo proizvodnje in poznejše spremembe dizajna.

Zakaj razmisliti o Qianmu za proizvodnjo anten po meri?

Qianmu Communication se osredotoča na raziskave, razvoj in proizvodnjo komunikacijskih anten, vključno z antenami FPC, PCB antenami, WiFi antenami, Bluetooth antenami, 5G antenami, GPS antenami in prilagojenimi RF rešitvami.

Za aplikacije digitalnih okvirjev za fotografije ponuja Qianmu namenske zasnove, namesto da bi se zanašal le na splošne konfiguracije anten. Njegove proizvodne zmogljivosti podpirajo prilagajanje glede na dimenzije izdelka, komunikacijske module, delovno frekvenco, položaj namestitve, zahteve za priključke in specifikacije kablov.

Proizvajalčeve objavljene specifikacije izdelka vključujejo skladnost z RoHS in REACH, medtem ko je pomoč pri certificiranju CE in FCC na voljo glede na zahteve projekta. Za projekte OEM in ODM lahko kupci tudi ocenijo vzorce, preden preidejo na serijsko proizvodnjo.

Za dodatne informacije o zmožnostih antene Qianmu raziščiteRešitve za proizvodnjo anten Qianmuali pregledati namenskoStran z izdelkom za digitalni okvir za fotografije WiFi antena.

Pogosto zastavljena vprašanja

Ali je mogoče dimenzije antene in konektor prilagoditi?

ja Qianmu podpira prilagajanje dimenzij antene, dolžine kabla, parametrov ojačanja in vrst priključkov glede na strukturo naprave, prostor za namestitev in vmesnik WiFi modula.

Ali antena podpira 2,4 GHz in 5 GHz WiFi?

Standardna specifikacija podpira 2400–2500 MHz in 5150–5850 MHz. O posebnih konfiguracijah pasu se lahko pogovarjamo glede na zahteve brezžičnega modula in aplikacije.

Katere strukture anten so na voljo za digitalne foto okvirje?

Razpoložljive strukture vključujejo fleksibilne antene FPC, antene PCB SMT in zunanje antene z lepilnimi palicami. Ustrezna struktura je odvisna od ohišja, razpoložljivega prostora, načina namestitve in RF zasnove.

Kaj je treba preizkusiti pred oddajo množičnega naročila?

Proizvajalci morajo preizkusiti anteno v ohišju končnega izdelka in oceniti brezžično stabilnost, prenos slike na daljavo, zanesljivost povezave in delovanje v realnih pogojih delovanja. To pomaga prepoznati težave z integracijo pred množično proizvodnjo.

Ali je mogoče anteno uporabiti za komercialne izdelke z digitalnim zaslonom?

ja Razpon aplikacij vključuje komercialne pametne okvirje za prikaze, zaslone za hotele in gostišča, okvirje za oglaševanje v preddverju, izdelke za prikaze v podjetjih in druge povezane aplikacije digitalnih okvirjev za fotografije.

Zaključek

Zanesljiva brezžična povezava je nujna za sodobne pametne okvirje za fotografije, ki so odvisni od sinhronizacije v oblaku in daljinskega upravljanja vsebine. Izbira antene na podlagi frekvence, RF ujemanja, namestitvenega prostora, konektorja, napeljave kablov in dejanske zmogljivosti ohišja lahko proizvajalcem pomaga zgraditi doslednejši brezžični sistem. Če razvijate nov okvir za fotografije, zamenjate obstoječo anteno ali načrtujete proizvodnjo OEM/ODM,kontaktirajte nasda se z inženirsko ekipo podjetja Qianmu pogovorite o dimenzijah vaše antene, frekvenčnih zahtevah, konfiguraciji priključkov, vzorcih in prilagojenih proizvodnih potrebah.
