4G podatkovna antena za tablični računalnik

Tablet 4G Data Antena je vgrajena komponenta za sprejem in prenos brezžičnega signala, zasnovana posebej za tablične naprave. Ta tablična 4G LTE antena ima lahko, prilagodljivo strukturo, optimizirano za omejen notranji prostor tabličnih računalnikov. Upravlja prenos podatkov in sprejem signala prek omrežij 4G LTE, podpira mobilno povezljivost, nalaganje in prenos podatkov ter stabilno omrežno komunikacijo. Kot vgrajena antena 4G LTE je zasnovana za notranjo namestitev in ne za uporabo kot zunanja univerzalna antena.

V primerjavi z običajnimi konfiguracijami notranjih anten ta rešitev združuje prilagodljiv substrat FPC s kompaktnim profilom za prilagoditev različnim strukturam tablic. Zasnovo je mogoče oceniti za potrošniške, izobraževalne, industrijske in specializirane tablične aplikacije glede na zahtevane frekvenčne pasove in pogoje namestitve.

Razpon združljivih naprav

Kot vsestranska in prilagodljiva 4G LTE antena za tablične aplikacije je ta izdelek zasnovan za tablične naprave, ki podpirajo omrežno povezljivost 4G. Združljivost je odvisna od podprtih frekvenčnih pasov naprave, prostora za notranjo anteno in vmesnika RF.

• Civilne tablice potrošniškega razreda: tablice za domače razvedrilo, tablice za polno omrežno komunikacijo in prenosne osebne tablice

• Izobraževalne komercialne tablice: tablice za učenje študentov, tablice za izobraževanje v kampusu, komercialne tablice za izobraževalne ustanove

• Robustni industrijski tablični računalniki: industrijski ročni tablični računalniki, industrijski tablični računalniki, odporni proti prahu, vodi in eksploziji, pametni tablični računalniki za uporabo na prostem

• Posebne tablice v vozilu: infotainment tablice v vozilih, terminali za logistična in transportna vozila, tablice za upravljanje gradbenih strojev

• Tablični računalniki, specifični za industrijo: medicinski tablični računalniki, tablični računalniki za varnostni nadzor, inteligentni terminalski tablični računalniki za skladišča, pametne tablične naprave IoT

Podrobne tehnične specifikacije

Navodila za namestitev in uporabo

This Tablet 4G Data Antenna is designed for internal installation in compatible tablet devices. It can be used in device manufacturing, maintenance, and antenna replacement projects. Installation should be carried out by personnel familiar with tablet disassembly and RF connector handling. Posebni koraki namestitve so naslednji:

1. Razstavljanje in čiščenje: Izklopite tablični računalnik, odstranite zadnji pokrov in očistite prah in umazanijo iz notranjega območja namestitve. Prepričajte se, da je montažna površina ravna, čista in brez izboklin ali ovir.

2. Postavitev in pritrditev: Odstranite na visoke temperature odporno samolepilno zaščitno folijo s hrbtne strani antene. Natančno jo poravnajte z rezerviranim položajem antene v tabličnem računalniku in jo postavite na čisto območje ohišja naprave, ki ga ne ovira kovina. Nežno pritisnite za 3 do 5 sekund, da zagotovite, da se antena varno pritrdi, brez ohlapnosti ali dvigovanja robov.

3. Povezava vmesnika: Poravnajte konektor IPEX na koncu antene z RF vtičnico na matični plošči tabličnega računalnika, nato pritisnite navzdol navpično, dokler ni varno priključen. Zagotovite dober stik brez ohlapnih povezav ali slabega kontakta. Ta ureditev povezave je ustrezna pri izbiri antene IPEX 4G LTE za združljiv RF vmesnik tabličnega računalnika.

4. Organizirajte napeljavo kablov: lepo razporedite antenske kable, da se izognete pretiranemu vlečenju, upogibanju ali stiskanju, in jih hranite stran od območij, ki ustvarjajo toploto, kot sta baterija in matična plošča, da preprečite dolgoročno staranje in poškodbe.

5. Preizkus namestitve: znova pritrdite hrbtni pokrov tabličnega računalnika, pritrdite pritrdilne vijake, vklopite napravo, omogočite omrežje 4G, preizkusite hitrost interneta in moč signala ter pred običajno uporabo potrdite, da ni nobenih nepravilnosti v signalu ali težav z odklopom.

Ozadje podjetja

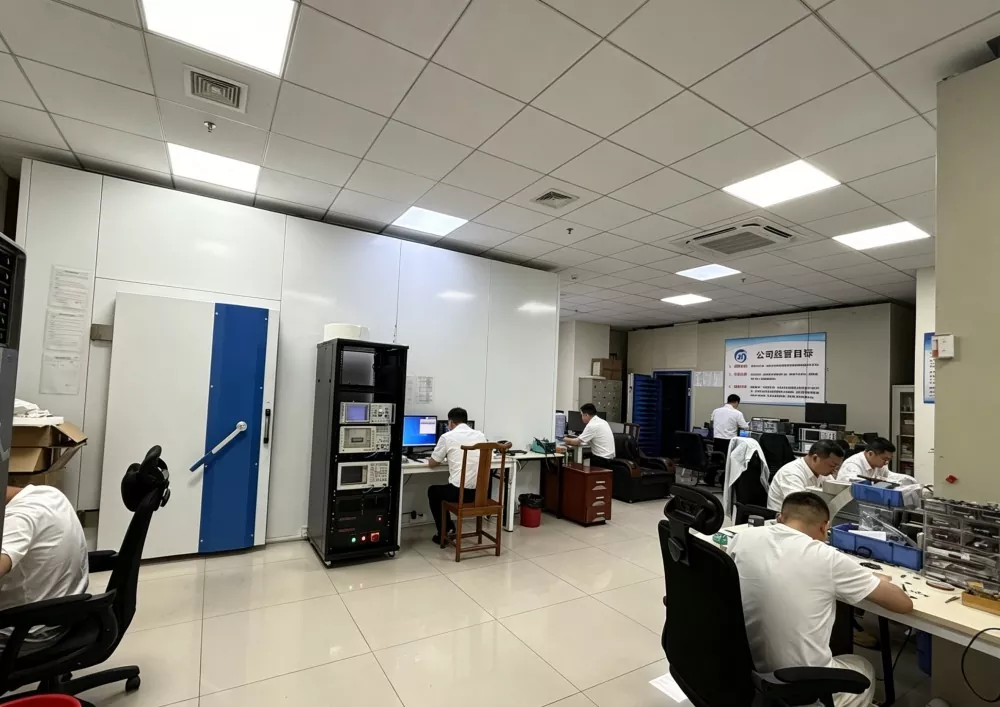

Shenzhen Qianmu Communication Technology Co., Ltd. se že več kot desetletje ukvarja z industrijo komunikacijskih anten, saj služi kot kitajski proizvajalec in dobavitelj, ki vključuje raziskave in razvoj anten, razvoj kalupov, obsežno proizvodnjo, testiranje nadzora kakovosti in poprodajno podporo. Podjetje je specializirano za rešitve brezžičnih komunikacijskih anten, vključno z izdelki tablične 4G podatkovne antene, IoT antenami in vgrajenimi terminalskimi antenami. Njegovi objekti vključujejo proizvodne operacije, proizvodne linije, laboratorije za raziskave in razvoj ter opremo za testiranje v podporo razvoju izdelkov in nadzoru kakovosti. Dogovorite se lahko za obiske tovarne, proizvodni in inšpekcijski procesi pa so predmet postopkov vodenja kakovosti podjetja.

Vsak od članov osrednje ekipe ima več kot 10 let izkušenj na področju raziskav in razvoja komunikacijskih anten, s strokovnim znanjem o prilagajanju signala, ujemanju impedance in zahtevah notranje namestitve za različne tablične naprave. Ekipa je zagotovila antenske rešitve za več kot 300 proizvajalcev digitalnih terminalov in industrijske opreme po vsem svetu. Na voljo so prilagojene rešitve glede na zahteve izdelka in pogoje integracije naprave.

Vodnik za izbiro izdelka

Ko izbirate anteno 4G LTE za tablični računalnik, pogosti premisleki vključujejo združljivost frekvenc, prostor za namestitev, vrsto priključka in zmogljivost RF. Naslednje točke lahko pomagajo ugotoviti, ali je predlagana antena primerna za določen projekt tabličnega računalnika.

• Preverite združljivost frekvenčnega pasu: dajte prednost antenam, ki pokrivajo zahtevane frekvenčne pasove. Za domače naprave preverite združljivost s predvidenimi nosilnimi trakovi; za izvozne naprave potrdite podporo za frekvenčne pasove, ki se uporabljajo na ciljnem trgu. Manjkajoči pasovi lahko vplivajo na sprejem signala in zmogljivost podatkov.

• Preverite material in izdelavo: Prilagodljiva FPC 4G antena se lahko prilagodi zahtevam notranje namestitve, kjer je potrebna tanka, prožna podlaga. Preglejte podlago, prevodni element in izolacijsko prevleko, da ugotovite, ali je zasnova primerna za predvideno okolje namestitve.

• Preverite dejanske preskusne parametre: preglejte razpoložljiva poročila o preskusih in podatke o meritvah. Ključni parametri vključujejo ojačanje, SWR in impedanco. Potrdite, da izmerjena zmogljivost ustreza zahtevam ciljne naprave in delovnih pasov.

• Preverite dimenzije združljivosti: izberite ustrezne dimenzije antene glede na notranji prostor tablice. Pri ultratankih napravah razmislite o zasnovi debeline 0,15 mm in preverite razpoložljivo površino za namestitev, kabelsko pot in razdaljo. Za obravnavo omejitev namestitve se lahko pogovorite o nestandardnih velikostih po meri.

• Preverite priključek RF: priključek IPEX/U.FL se mora ujemati z vtičnico RF na matični plošči tabličnega računalnika. Pred naročilom potrdite generacijo konektorja, dolžino kabla in razporeditev priključkov. Projekti notranje antene LTE za tablične računalnike lahko zahtevajo drugačen konektor ali konfiguracijo kabla, odvisno od zasnove naprave.

• Preverite prilagoditev in zmogljivost dobave: Za projekte s posebnimi dimenzijami, dolžinami kablov, zahtevami za konektorje ali frekvenčnimi konfiguracijami je mogoče tablično anteno po meri oceniti glede na specifikacije naprave. Confirm samples, testing requirements, production quantities, and lead times before mass production.

• Preverite proizvajalčeve zmožnosti: pri izbiri dolgoročnega dobavitelja antene upoštevajte proizvajalčeve izkušnje, testiranje izdelka, nadzor kakovosti, možnosti prilagajanja in poprodajno podporo.

pogosta vprašanja

V1: Ali ta tablična podatkovna antena 4G podpira čezmorska omrežja 4G?

O: Antena podpira frekvenčne pasove, navedene v tehničnih specifikacijah. Za opremo za izvoz primerjajte te pasove s pasovi LTE, ki se uporabljajo v ciljni državi, in zahtevami modema tabličnega računalnika. Če standardne specifikacije ne pokrivajo zahtevanih pasov, se lahko pogovorite o dodatnih konfiguracijah frekvence.

V2: Ali je mogoče anteno prilagoditi glede na velikost, vrsto priključka in dolžino kabla?

O: Da. Možnosti prilagajanja lahko vključujejo dimenzije antene, dolžino kabla, vrsto priključka in konfiguracijo frekvence glede na notranjo strukturo opreme. Za projekt antene za tablične računalnike po meri navedite razpoložljiv prostor za namestitev, zahtevane pasove LTE, podrobnosti priključka RF in ciljno aplikacijo, da bo mogoče oceniti združljivost.

V3: Kako dolgo traja garancija za izdelek? Kako se obravnavajo vprašanja kakovosti?

O: Izdelek ima 1-letno garancijo in doživljenjsko vzdrževanje. Za težave s kakovostjo, ki niso posledica človeške škode, navedena politika storitev zagotavlja brezplačne zamenjave ali ponovne pošiljke, skupaj s tehnično podporo za reševanje težav pri uporabi. Pri oddaji naročila potrdite veljavne pogoje.

V4: Ali bo pogosto upogibanje poškodovalo gibljivo anteno?

O: Izdelek uporablja fleksibilen substrat FPC, zasnovan za notranjo namestitev. Izogibajte se ostrim gubam, ponavljajočemu se prekomernemu upogibanju ali pritisku na sevalni element in napajalni kabel. Namestitev mora slediti mehanskim zahtevam antene, da se ohrani njena struktura in RF zmogljivost.

V5: Kakšna je najmanjša količina naročila? Ali je mogoče dobaviti mešane serije?

O: Za standardne izdelke na zalogi je navedeno, da nimajo minimalne količine naročila, podprte so majhne mešane serije in občasni nakupi. Velika naročila so lahko upravičena do večstopenjskega oblikovanja cen. Pred naročilom potrdite trenutno zalogo, zahteve glede prilagajanja in dobavne roke proizvodnje.

V6: Kateri konektor uporablja antena?

O: Standardni vmesnik je univerzalni konektor IPEX/U.FL s prilagodljivimi možnostmi terminala. Priključek je treba preveriti glede na RF vtičnico matične plošče tabličnega računalnika. Za zahteve za anteno IPEX 4G LTE pred proizvodnjo potrdite generacijo priključka in dolžino kabla.
