Zakaj je prilagodljiva antena za slušalke bistvenega pomena za brezžične avdio naprave naslednje generacije

Ko postajajo brezžične ušesne slušalke in slušalke vse manjše, pametnejše in bogatejše s funkcijami, ima zasnova antene vse pomembnejšo vlogo pri ohranjanju zanesljive brezžične komunikacije.QianmurazvijaPrilagodljiva antena za slušalkeza ušesne slušalke TWS, brezžične slušalke, naprave za kostno prevodnost in druge kompaktne zvočne izdelke Bluetooth, ki zagotavljajo prilagodljive, ultra tanke in prilagodljive RF rešitve za prostorsko omejene aplikacije.

Zanesljiva antena je bistvenega pomena za stabilno komunikacijo Bluetooth, zlasti kadar morajo brezžične slušalke delovati v izjemno kompaktnih in nepravilnih notranjih prostorih. APrilagodljiva antena za slušalkeuporablja prilagodljiv substrat PI ali LCP z natančnim prevodnim vzorcem sevanja, kar omogoča, da se antena prilagodi ukrivljenim površinam, hkrati pa ohranja zanesljivo RF delovanje.

Kazalo

• Zakaj je dizajn antene tako pomemben pri sodobnih slušalkah?
• Kaj je prilagodljiva antena za slušalke?
• Kako deluje prilagodljiva antena za slušalke?
• Katere so glavne prednosti prilagodljive antene za slušalke?
• Kje se lahko uporabljajo prilagodljive antene za slušalke?
• Katere tehnične specifikacije naj kupci upoštevajo?
• Kako se primerja s tradicionalnimi antenami?
• Kako naj proizvajalci izberejo pravo anteno?
• Zakaj sta proizvodnja in RF testiranje pomembna?
• Pogosto zastavljena vprašanja
• Zaključek

Zakaj je dizajn antene tako pomemben pri sodobnih slušalkah?

Brezžične slušalke se zanašajo na radiofrekvenčno komunikacijo za izmenjavo zvoka in nadzor podatkov s pametnimi telefoni, tablicami, računalniki in drugimi napravami, ki podpirajo Bluetooth. Čeprav antena zaseda le malo fizičnega prostora, lahko njena zasnova močno vpliva na brezžično delovanje.

Notranje okolje sodobnih ušesnih čepkov TWS je še posebej zahtevno. Baterije, zvočniki, mikrofoni, komponente za polnjenje, procesorji, zaščitne strukture in mehanske komponente tekmujejo za omejen prostor. Hkrati antena deluje blizu človeškega telesa, kar lahko vpliva na širjenje RF in značilnosti signala.

Tradicionalne antenske rešitve lahko zahtevajo namenski prostor za tiskano vezje ali razmeroma veliko območje namestitve. Prilagodljiva antena daje inženirjem več svobode pri nameščanju sevalnega elementa vzdolž ukrivljenih notranjih površin, predelkov za baterije, stebla ali drugih razpoložljivih območij.

Za proizvajalce, ki razvijajo kompaktne izdelke Bluetooth, je treba izbiro antene upoštevati v zgodnjih fazah mehanskega in RF načrtovanja, namesto da bi jo obravnavali kot komponento končnega sestavljanja.

Kaj je prilagodljiva antena za slušalke?

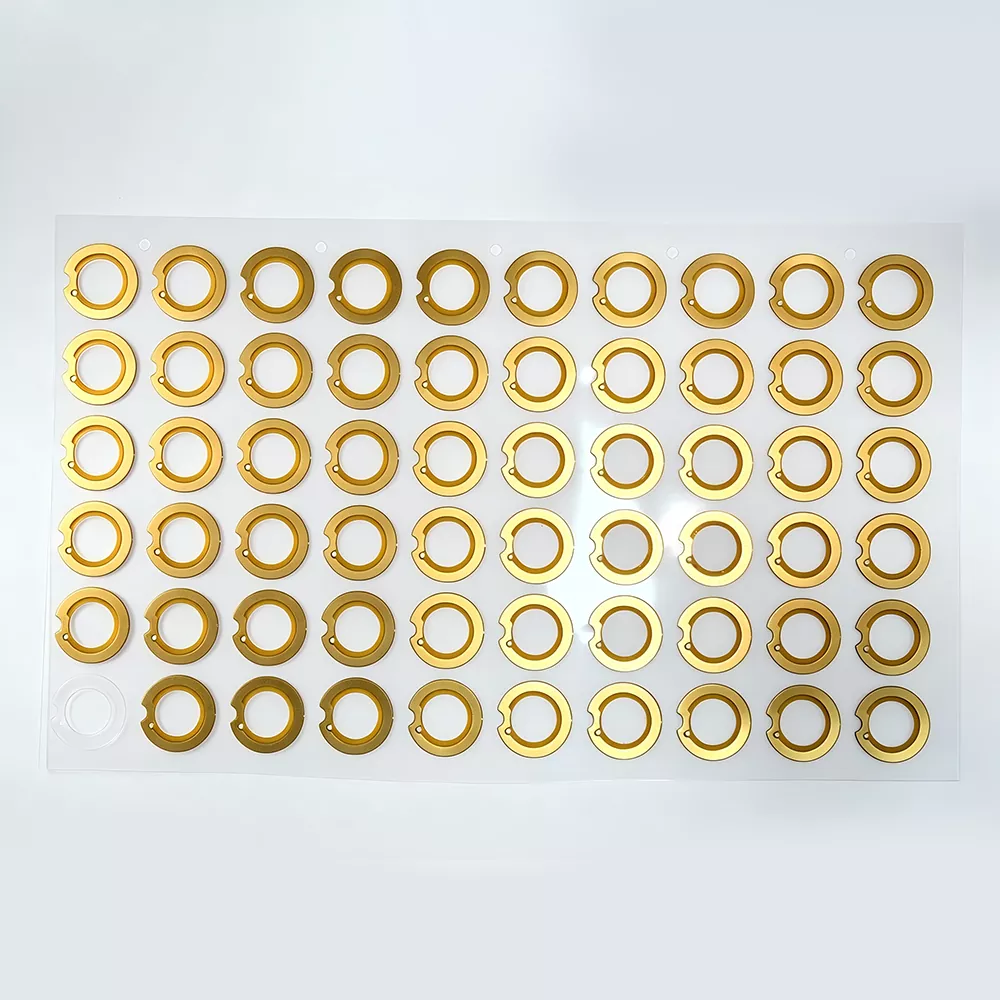

A Prilagodljiva antena za slušalkeje miniaturna RF antena, zasnovana za kompaktne brezžične avdio naprave. Običajno uporablja fleksibilen substrat PI ali LCP s prevodnim vzorcem sevanja, oblikovanim s postopki natančne izdelave in jedkanja.

Za razliko od togih PCB anten se lahko fleksibilna struktura upogne in prilagodi ukrivljenim ali nepravilnim površinam. Zaradi tega je še posebej primeren za izdelke, kjer je razpoložljiva antenska votlina ozka, ukrivljena ali jo je težko namestiti z običajnimi togimi komponentami.

Prilagodljive antene za slušalke so običajno zasnovane za pas 2,4 GHz Bluetooth ISM in lahko podpirajo sodobne aplikacije Bluetooth. Odvisno od projekta lahko proizvajalci prilagodijo dimenzije antene, podlago, dolžino kabla, konfiguracijo terminala in način namestitve, da se ujemajo z arhitekturo izdelka.

Zaradi te prilagodljivosti zasnove so antene na osnovi FPC še posebej privlačne za ušesne čepke TWS, brezžične slušalke, slušalke s kostno prevodnostjo, naprave z ovratnim trakom in druge kompaktne brezžične izdelke.

Kako deluje prilagodljiva antena za slušalke?

Princip delovanja prilagodljive antene za slušalke temelji na pretvarjanju električnih RF signalov v elektromagnetne valove in sprejemanju elektromagnetne energije iz okolice.

1. Nabor čipov Bluetooth ustvarja visokofrekvenčni električni signal.
2. RF signal potuje po oddajni poti proti anteni.
3. Prevodni vzorec sevanja pretvori električni signal v elektromagnetno energijo.
4. Antena seva signal v okolico.
5. Med sprejemom antena zajema elektromagnetne signale, ki jih oddaja seznanjena naprava Bluetooth.
6. Prejeta RF energija se pretvori v električni signal in prenese v komunikacijski modul Bluetooth.

Ker se slušalke in ušesni čepki nosijo blizu človeškega telesa, so ujemanje antene, ozemljitev in položaj še posebej pomembni. Človeško telo, baterija, kovinske komponente in materiali ohišja lahko vplivajo na impedanco in značilnosti sevanja antene.

Pravilna nastavitev RF je zato nujna. Dobro zasnovano anteno je treba oceniti znotraj dejanskega ohišja izdelka, namesto da bi jo testirali samo kot izolirano komponento. To inženirjem pomaga prepoznati učinke razglasitve in optimizirati končno brezžično zmogljivost.

Katere so glavne prednosti prilagodljive antene za slušalke?

Izjemno tanka konstrukcija

Prostor je eden največjih izzivov pri razvoju ušesnih čepkov TWS. Fleksibilna konstrukcija antene FPC omogoča proizvajalcem, da integrirajo RF komponento v ozke prostore, ne da bi zavzeli pretirano mehansko prostornino.

Odvisno od konfiguracije je lahko prilagodljiva antena debeline približno 0,12–0,30 mm, običajne možnosti pa so 0,15 mm, 0,20 mm in 0,25 mm. To oblikovalcem izdelkov pomaga optimizirati dragocen notranji prostor.

Odlična prilagodljivost

Fleksibilna podlaga omogoča, da antena sledi ukrivljenim in nepravilnim notranjim površinam. To je še posebej uporabno, kadar se običajna toga antena ne more prilegati razpoložljivi strukturi.

Pri izdelkih, ki so izpostavljeni ponavljajočemu se upogibanju ali mehanskemu gibanju, je vzdržljivost pri upogibanju še en pomemben vidik. Pravilna izbira substrata in oblikovanje lepila lahko izboljšata mehansko zanesljivost med dolgotrajno uporabo.

Stabilna Bluetooth RF zmogljivost

Delovanje antene je odvisno od več kot od samega sevalnega elementa. Zasnova napajalne točke, ozemljitev, ujemanje impedance, položaj namestitve in bližnje komponente lahko vplivajo na značilnosti RF.

Iz tega razloga bi moral biti profesionalni dobavitelj antene sposoben zagotoviti podporo za načrtovanje RF in priporočila za nastavitev, namesto da preprosto dobavi standardno anteno.

Enostavna montaža

Prilagodljive antene so lahko dobavljene s toplotno odporno lepilno podlago, ki omogoča neposredno pritrditev na predvideno notranjo površino. To lahko zmanjša potrebo po dodatnih mehanskih pritrdilnih strukturah in poenostavi montažo.

Visoka zmogljivost prilagajanja

Različna ohišja slušalk zahtevajo različne geometrije anten. Prilagojena rešitev lahko sprejme različice v:

• Oblika in dimenzije antene
• Delovna frekvenca
• Dolžina vodila
• Vrsta priključka in sponke
• PI ali LCP substrat
• Lokacija namestitve
• Radij upogiba
• Ohišje izdelka

Kje se lahko uporabljajo prilagodljive antene za slušalke?

Čeprav je tehnologija močno povezana z ušesnimi čepki TWS, lahko prilagodljive antene podpirajo veliko širši nabor kompaktnih brezžičnih avdio izdelkov.

Katere tehnične specifikacije naj kupci upoštevajo?

Ko nabavljajo prilagodljivo anteno pri kitajskem proizvajalcu ali dobavitelju, morajo kupci oceniti tako električne kot mehanske specifikacije. Antena, ki ustreza razpoložljivemu prostoru, bo morda še vedno zahtevala nastavitev RF, potem ko bo nameščena znotraj končnega izdelka.

Te vrednosti je treba obravnavati kot referenčne specifikacije. Končna zmogljivost je odvisna od zasnove antene, postavitve tiskanega vezja, strukture ozemljitve, materiala ohišja, položaja namestitve in celotne RF arhitekture.

Kako se primerja s tradicionalnimi antenami?

Proizvajalci običajno upoštevajo več antenskih tehnologij, vključno z vzmetnimi antenami, togimi PCB antenami in prilagodljivimi FPC antenami. Najprimernejša možnost je odvisna od arhitekture izdelka, razpoložljivega prostora, ciljnih stroškov, RF zahtev in pričakovanega obsega proizvodnje.

Za ušesne čepke z nepravilno strukturo ohišja ali izjemno omejenim notranjim prostorom lahko fleksibilna konstrukcija FPC zagotovi pomembno mehansko integracijsko prednost. Oblikovalcem anten omogoča, da zaobidejo obstoječe komponente, namesto da zahtevajo, da celotna struktura izdelka sprejme togo anteno.

Kako naj proizvajalci izberejo pravo anteno?

Izbira antene za slušalke se mora začeti s končnim izdelkom in ne s splošnim katalogom anten. Naslednji dejavniki lahko proizvajalcem pomagajo pri bolj zanesljivi odločitvi.

1. Izmerite razpoložljivi prostor.Zagotovite točne informacije o dolžini, širini, višini, krivuljah in okoliških komponentah votline antene.
2. Določite RF zahteve.Potrdite frekvenčno območje Bluetooth, pričakovano komunikacijsko razdaljo, zahteve glede impedance in lokacijo antene.
3. Razmislite o materialih ohišja.Plastika, kovina, baterije, zaščitne komponente in druge prevodne strukture lahko vplivajo na delovanje RF.
4. Ocenite mehanske zahteve.Izdelki, ki so izpostavljeni tresljajem, premikanju ali ponavljajočemu se upogibanju, zahtevajo ustrezno prilagodljivost in zmogljivost pritrditve.
5. Zahtevajte vzorce prototipov.Testiranje antene znotraj dejanskega ohišja zagotavlja pomembnejše rezultate kot neodvisno ocenjevanje antene.
6. Preglejte proizvodne zmogljivosti.Za projekte množične proizvodnje ocenite doslednost kakovosti, testiranje RF, prilagajanje, dokumentacijo in zmogljivost dostave.

Zagotavljanje natančnih 2D ali 3D risb izdelka med razvojno stopnjo omogoča proizvajalcu antene, da učinkoviteje optimizira zasnovo. Validacija prototipa lahko nato pomaga zmanjšati tveganje odkrivanja RF težav po začetku orodja in množične proizvodnje.

Zakaj sta proizvodnja in RF testiranje pomembna?

Delovanje antene je močno odvisno od doslednosti izdelave. Majhne razlike v dimenzijah, prevodnih vzorcih, položaju konektorja, namestitvi lepila ali značilnostih podlage lahko vplivajo na končni rezultat RF.

Zato bi moral izkušen proizvajalec anten zagotoviti več kot fizično komponento. RF inženiring, razvoj vzorcev, ujemanje impedance, uglaševanje, pregled proizvodnje in tehnična dokumentacija lahko prispevajo k bolj predvidljivemu procesu razvoja izdelka.

Profesionalno RF testiranje lahko vključuje preverjanje delovanja v brezehoični komori, okoljsko testiranje, temperaturno cikliranje, mehanske preskuse upogibanja in druge postopke nadzora kakovosti v skladu z zahtevami aplikacije.

Pri mednarodnih nabavah sta pomembna tudi dokumentacija in zagotavljanje kakovosti. Odvisno od projekta bodo kupci morda potrebovali dokumentacijo o skladnosti materiala, poročila o inšpekcijskih pregledih, informacije o pakiranju, komercialne dokumente in drugo podporo, povezano z izvozom.

Pogosto zastavljena vprašanja

V1: Kaj je prilagodljiva antena za slušalke?

Fleksibilna antena za slušalke je tanka, upogljiva RF antena, zasnovana za kompaktne brezžične zvočne izdelke, kot so ušesne slušalke TWS, slušalke Bluetooth, slušalke s kostno prevodnostjo in brezžične slušalke. Njegova fleksibilna podlaga omogoča prilagajanje ukrivljenim notranjim površinam.

V2: Ali lahko prilagodljiva antena za slušalke podpira Bluetooth 5.3?

ja Pravilno zasnovano anteno 2,4 GHz je mogoče uporabiti z aplikacijami Bluetooth 5.3, če so RF postavitev, ujemanje impedance, ozemljitev in pogoji namestitve pravilno implementirani.

V3: Ali je mogoče dimenzije antene prilagoditi?

ja Prilagodljive antene je mogoče prilagoditi glede na notranji prostor in mehansko strukturo izdelka. Parametre, kot so dolžina, širina, oblika, debelina, dolžina kabla, konfiguracija priključka in način namestitve, je mogoče prilagoditi glede na zahteve projekta.

V4: Kateri substratni materiali so običajno na voljo?

PI in LCP sta običajno uporabljena fleksibilna materiala za substrat antene. Ustrezen material je odvisen od zahtevanih RF značilnosti, mehanske prožnosti, temperaturnih pogojev, zahtev glede zanesljivosti in ciljnih proizvodnih stroškov.

V5: Ali lahko upogljiva antena uporablja lepljivo podlago?

ja Lepilna podlaga lahko poenostavi namestitev, saj omogoča pritrditev antene neposredno na predvideno notranjo površino. Vrsto lepila je treba izbrati glede na delovno temperaturo, material ohišja, postopek sestavljanja in pričakovane pogoje uporabe.

V6: Katere informacije morajo kupci zagotoviti, ko zahtevajo prilagojeno anteno?

V idealnem primeru bi morali kupci zagotoviti risbe izdelka, razpoložljiv prostor za anteno, informacije o postavitvi tiskanega vezja, ciljni frekvenčni pas, zahteve za priključke, material ohišja, položaj namestitve, mehanske zahteve in pričakovano okolje uporabe. Te informacije proizvajalcu pomagajo razviti primernejšo antensko rešitev.

V7: Zakaj je treba delovanje antene testirati znotraj končnega izdelka?

Antena ne deluje samostojno. Baterije, PCB-ji, kovinske komponente, plastično ohišje, ozemljitvene strukture in človeško telo lahko vplivajo na delovanje RF. Preizkušanje antene v končnem ohišju torej zagotavlja bolj realistično oceno stabilnosti povezave in splošne brezžične zmogljivosti.

Zaključek

Naraščajoče povpraševanje po manjših in bolj inteligentnih brezžičnih zvočnih izdelkih ustvarja vedno bolj zapletene izzive integracije anten. APrilagodljiva antena za slušalkeponuja učinkovito rešitev s kombinacijo kompaktnih dimenzij, mehanske prilagodljivosti, prilagodljive geometrije in zanesljivega Bluetooth RF delovanja. Za ušesne čepke TWS, slušalke s kostno prevodnostjo, naprave z ovratnim trakom in druge kompaktne brezžične izdelke lahko tehnologija prilagodljive antene zagotovi večjo svobodo oblikovanja, hkrati pa proizvajalcem pomaga premagati prenatrpane notranje strukture.

Za podjetja, ki nabavljajo prilagojeno antensko rešitev, lahko partnerstvo z izkušenim proizvajalcem poenostavi razvoj prototipa, RF nastavitev, testiranje in množično proizvodnjo. Če razvijate nove brezžične slušalke, ušesne slušalke TWS ali avdio izdelek Bluetooth in potrebujete anteno, ki ustreza vašim posebnim mehanskim in RF zahtevam,kontaktirajte nasda bi razpravljali o vaših risbah, tehničnih specifikacijah, zahtevah glede prilagajanja, vzorcih in proizvodnih načrtih z inženirsko ekipo za antene Qianmu.
