Antena 4G/5G kamere za nošenje na telesu

Shenzhen Qianmu Communication Technology Co., Ltd. je domača tovarna za raziskave in razvoj ter proizvodnjo anten 4G/5G za kamere, ki se nosijo na telesu.

Razvili smo lastno vgrajeno širokopasovno anteno FPC Sub6G, ki je združljiva s 4G LTE in običajnimi domačimi in mednarodnimi frekvenčnimi pasovi 5G Sub6G. Antena je bila podvržena specializirani optimizaciji zmogljivosti za reševanje izzivov kompaktnega prostora naprave, kovinske zaščite, motenj baterije, izgube signala zaradi obrabe človeškega telesa in težkih pogojev delovanja na terenu.

Antena uporablja zanesljivo PI fleksibilno podlago in je nameščena z industrijskim lepilom, zaradi česar je primerna za kompaktne strukture naprav. Vsi izdelki so podvrženi popolnemu simulacijskemu testiranju OTA v brezehoičnih komorah za ponovitev operativnih okolij v resničnem svetu. Zapisi o preskusih VNA in OTA so arhivirani glede na proizvodno serijo, na zahtevo pa je mogoče zagotoviti poročila o pregledih.

Strokovno tehnična opredelitev

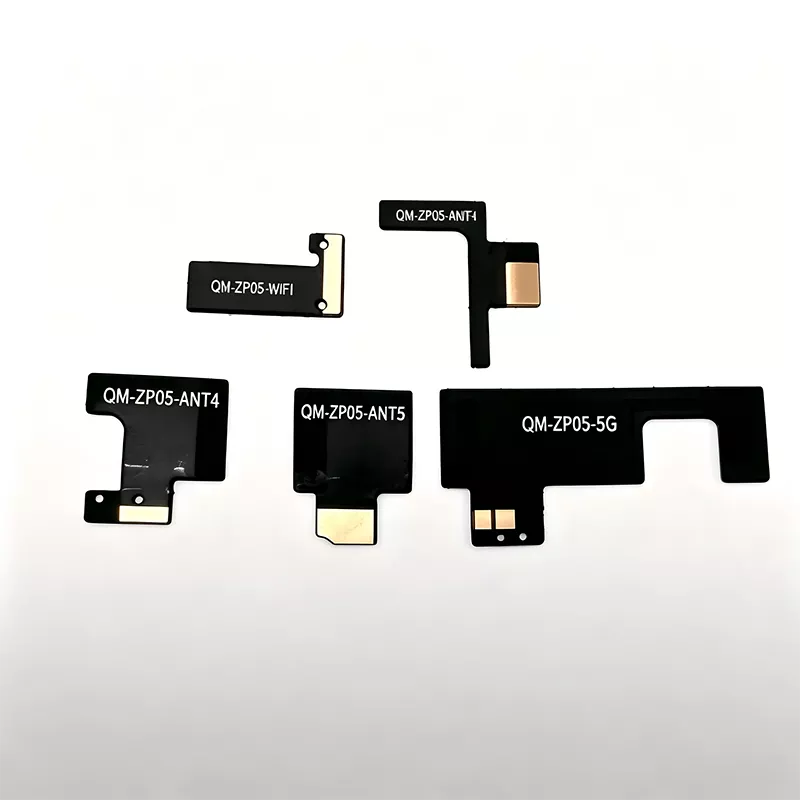

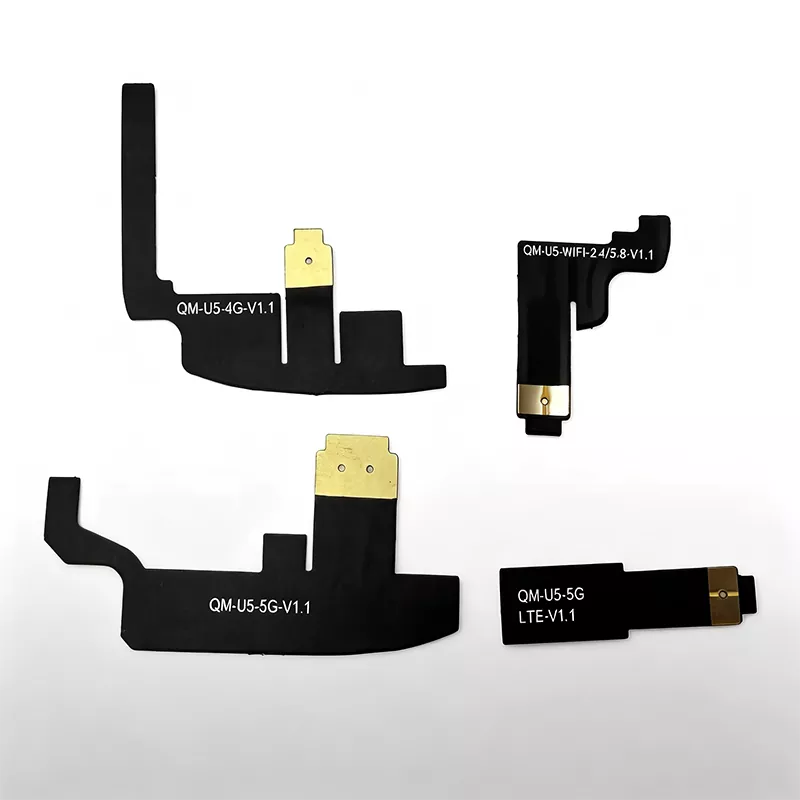

Naša antena 4G/5G za kamero, ki jo nosite na telesu, je širokopasovna prilagodljiva vgrajena antena Sub6G PIFA FPC. Podpira pasove LTE B1/B3/B5/B8/B20/B38/B40 in običajne pasove 5G Sub6G N41/N78/N79. Antena uporablja visoko upogljiv PI filmski substrat, ki je odporen na vibracije in sol, v kombinaciji z industrijskim visokotemperaturnim dvostranskim lepilom in napajalno linijo U.FL/IPEX RF, zaradi česar je idealna za notranjo namestitev v kamere, ki se nosijo na telesu.

Za razliko od običajnih IoT FPC anten, faza načrtovanja vključuje 3D simulacijo celotnega sistema, vključno s kovinskim ohišjem, litijevo baterijo, nosilcem kamere, pokrovom matične plošče in modelom fantoma človeškega telesa v simulacijskem okolju.

Tovarniško vnaprej usklajen z impedanco 50 Ω in hkrati podvržen preskusom zanesljivosti pri padcu, temperaturnem ciklu, slanem prhu in vlažnosti. To zmanjša delovno obremenitev sistemske integracije strank in skrajša razvojni cikel za policijske projekte strojne opreme.

Popoln princip delovanja antene

Celotna antena je sestavljena iz sevalnega vodnika FPC, industrijskega lepilnega nosilnega sloja, koaksialnega podajalnika U.FL in RF ujemajočega se omrežja matične plošče, ki omogoča dvosmerno pretvorbo visokofrekvenčnih elektromagnetnih valov za doseganje prenosa in sprejema celičnega signala 4G/5G.

Med prenosom komunikacijski modul snemalnika pretvori video tokove, SOS opozorila in podatke o lokaciji v visokofrekvenčne električne signale, ki se preko koaksialnega kabla prenašajo v resonančno strukturo FPC. Ti signali se nato pretvorijo v elektromagnetne valove 4G/5G za zunanje sevanje, ki bazni postaji pošilja informacije o dokazih.

Med sprejemom antena zajame elektromagnetne valove iz bazne postaje in jih pretvori v električne signale, ki se nato prenesejo nazaj v modul za dokončanje ukaza za razporejanje in oddaljeni sprejem parametrov.

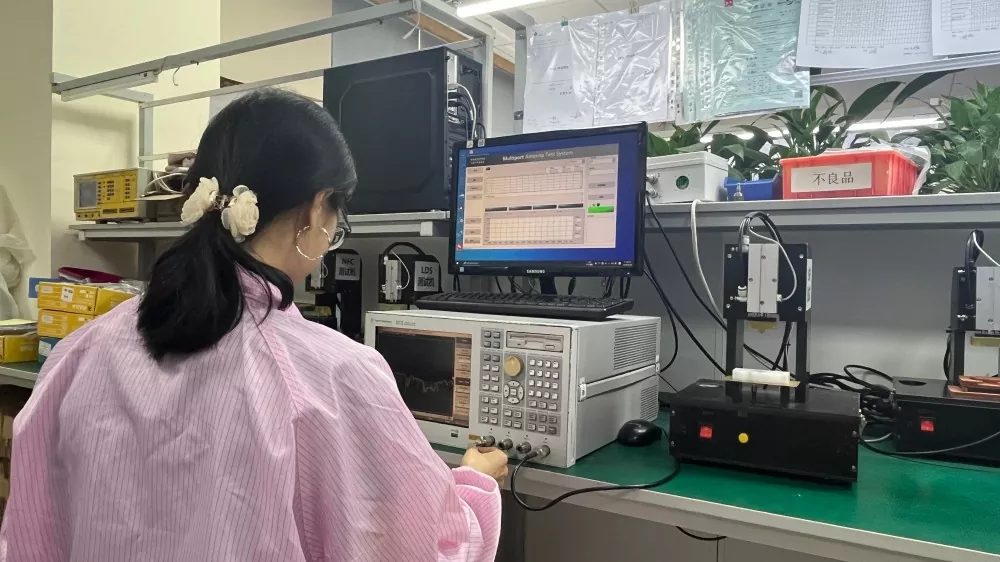

Za kompenzacijo izgube RF, ki jo povzroča nošenje na človeškem hrbtu, je učinkovitost izboljšana s simulacijo v brezehoični komori z uporabo modela fantoma človeškega telesa, kar ima za posledico 22,8 dB izboljšanje sprejemne občutljivosti TIS v primerjavi z običajnimi antenami FPC. V simuliranih pogojih nošenja je učinkovitost standardne antene za LTE B8 le 40,46 %, medtem ko Qianmujeva antena dosega ≥52 % za LTE nizke frekvence in ≥47 % za 5G N78. Vsaka serija je podvržena vzorčenju in ponovnemu testiranju z VNA, pri čemer se preskusne krivulje in zapisi o proizvodnji arhivirajo za preverjanje strank.

Združljive naprave in dodatki

Združljivo s končnimi napravami

1. Javna varnost in prometna policija 4G/5G telesna kamera visoke ločljivosti organov pregona

2. Telesna kamera za urbano upravljanje, cestno upravo in zbiranje avdiovizualnih dokazov gasilske službe

3. Eksplozijsko varen snemalnik za kazenski pregon za kemično in rudarsko industrijo

4. Energetski pregled terminala za snemanje enega vojaka

5. Overseas Export 4G/5G enotna vojaška naprava za kazenski pregon

Združljiv komunikacijski modul

- 4G LTE Cat.1 / Cat.4 komunikacijski modul Domači/uvoženi komunikacijski modul 5G Sub-6GHz 4G+5G+WiFi multi-mode integrirani komunikacijski modul

Tovarniško dobavljeni materiali za proizvodnjo

U. FL/IPEX koaksialni kabli različnih dolžin, ojačitvene jeklene plošče in visokotemperaturna, na sol odporna industrijska lepilna podlaga. Prilagodljiva dolžina kabla in specifikacije konektorja na podlagi zasnove matične plošče za zmanjšanje sekundarne obdelave za stranke.

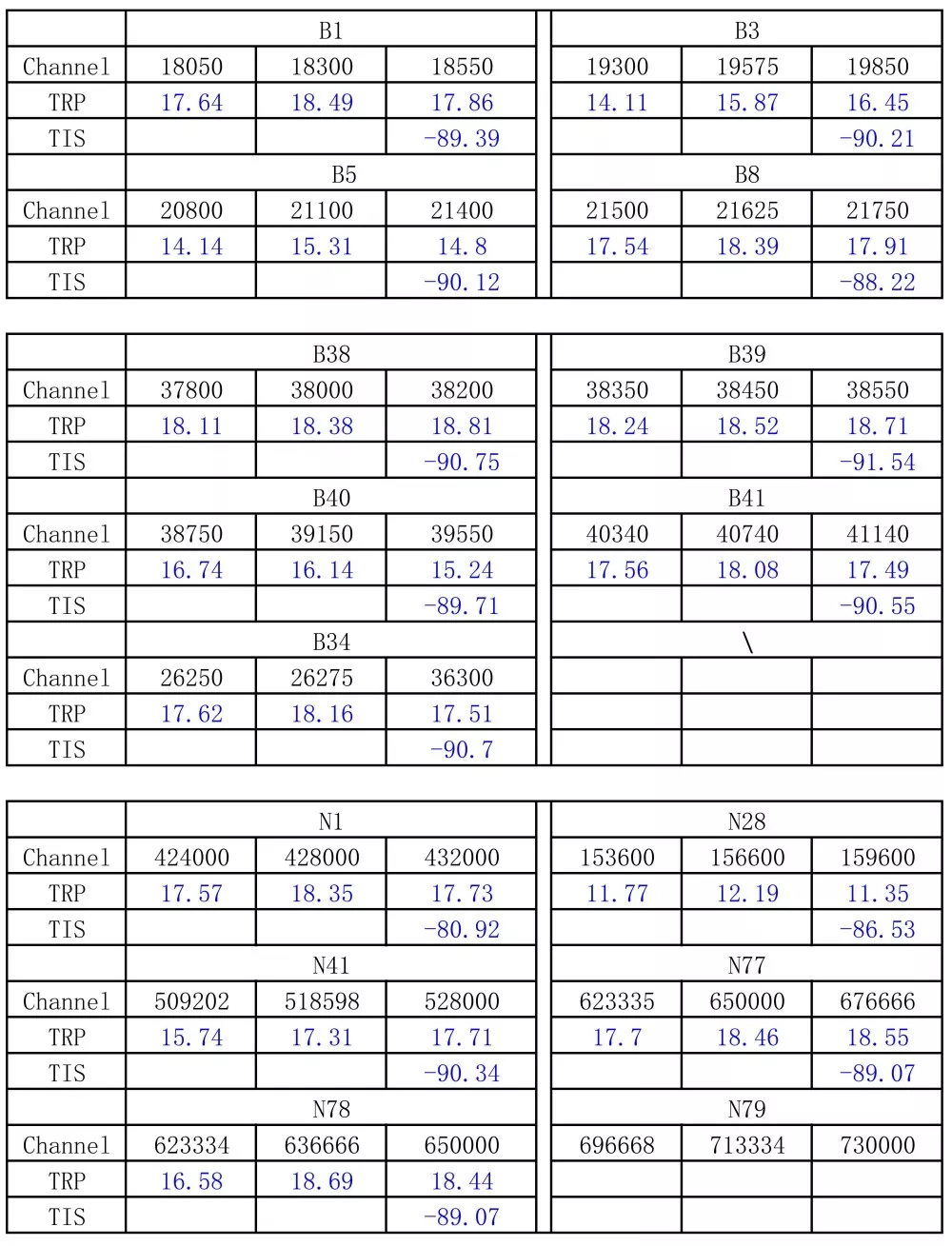

Tehnične specifikacije

Vodnik za nabavo in izbiro anten

1. Osredotočite se na dejanske merilne podatke iz celotnih naprav, ki jih nosite na telesu, namesto da se zanašate zgolj na parametre prostega prostora. Tipični podatkovni listi proizvajalcev zagotavljajo meritve na golih ploščah; po namestitvi v ohišje naprave in obrabi se delovanje znatno poslabša. Pri nakupu vedno zahtevajte poročila o preskusih celotnega sistema VNA/OTA in se ne zanašajte samo na teoretične specifikacije.

2. Dajte prednost izbiri izvorne tovarne z izkušnjami v množični proizvodnji opreme za kazenski pregon za enega vojaka. Izzivi naprav z enim vojakom so v obravnavanju motenj zaradi kovinskih ohišij in baterij, obrabe človeškega telesa in težkih okolij. Tovarne s predhodnimi projektnimi izkušnjami lahko zagotovijo zgodnja strukturna priporočila in priporočila za tiskana vezja, s čimer zmanjšajo potrebo po modifikacijah in predelavah kalupov.

3. Razlikovati med domačimi in mednarodnimi frekvenčnimi pasovi ter jasno opredeliti standarde testiranja zanesljivosti. Za domače projekte potrdite LTE B1/B3/B5/B8/B20 in 5G N41/N78/N79; za izvozne projekte potrdite ustrezne čezmorske frekvenčne pasove. Zahtevajte dokončanje preskusov vzorčenja s padcem, slanim pršenjem in visoko/nizko temperaturo. Antene potrošniškega razreda ne morejo izpolniti zahtev za policijske operacije na terenu.

4. Cenite RF tehnične storitve in se izogibajte zgolj primerjavi cen. Razvoj projekta se pogosto srečuje z motnjami, odstopanjem frekvence in poslabšano zmogljivostjo nošenja. Posredniki nimajo RF tehničnih zmogljivosti; dajte prednost proizvajalcem, ki lahko zagotovijo priporočila za postavitev in pomagajo pri odpravljanju popolnih okvar sistema.

Zakaj izbrati Shenzhen Qianmu Communications

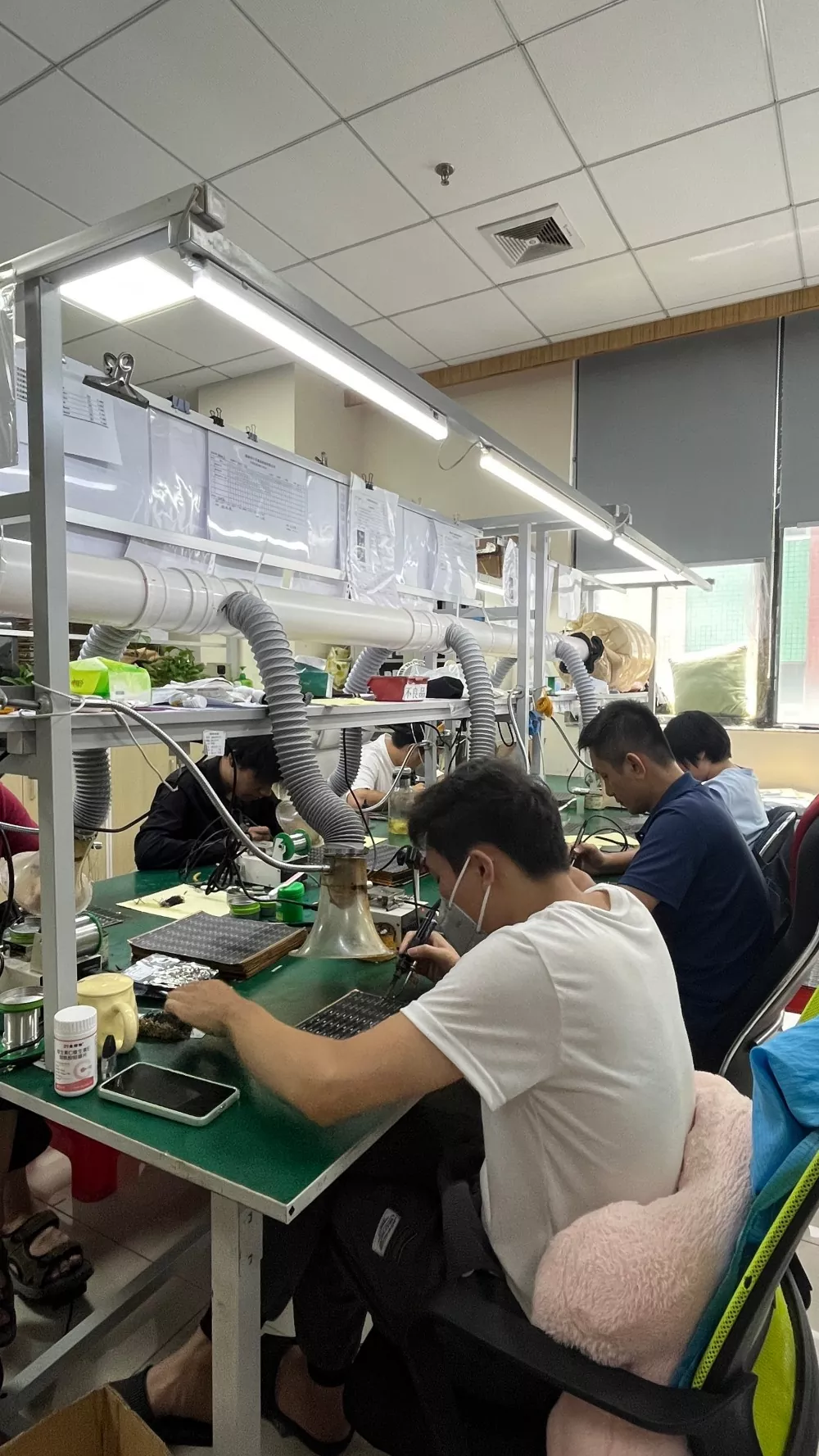

1. Neposredna dobava iz izvorne tovarne brez posredniških pribitkov. Notranja proizvodna linija skrbi za rezanje FPC, ojačitev, lepilno podlago in popoln električni pregled. Konkurenčne cene za naročila v velikem obsegu, podprta dolgoročna okvirna dobava, primerna za policijske projekte javnih naročil.

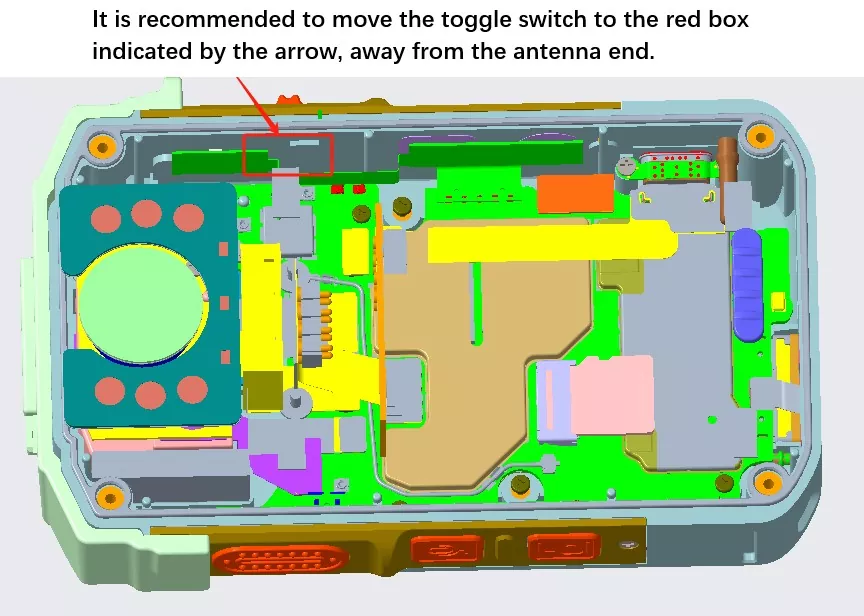

2. Specializirani smo za individualno vojaško opremo, smo bili globoko vpleteni v raziskave in razvoj v zgodnji fazi in imamo bogate izkušnje pri množični proizvodnji in uvajanju različnih kamer, ki jih nosijo na telesu, in terminalov za enega vojaka. Za nove projekte lahko prejmemo 3D načrte, zagotovimo postavitev antene in rešitve za omejitev odmika, se izognemo napakam v načrtovanju in zmanjšamo stroške spreminjanja kalupov.

3. Prilagodljiva prilagoditev OEM/ODM podpira nepravilno rezanje FPC, dolžino podajalnika, specifikacije konektorja in natančno nastavitev frekvenčnega pasu; standardna dostava vzorca v 35 delovnih dneh.

4. Popolne zmožnosti zunanjetrgovinske podpore [Oznaka mesta za sliko: Zbirka certifikacijskih dokumentov (CE, FCC, RoHS, ISO)] Podjetje ima neodvisne uvozne in izvozne pravice ter ima vse kvalifikacije. Zagotovimo lahko angleške tehnične specifikacije in poročila o preskusih, podpiramo trgovinske pogoje FOB Shenzhen in se povežemo s čezmorskimi ponudniki varnostnih rešitev in kupci.

5. Celovita tehnična poprodajna podpora: V primeru anomalij signala 4G/5G v celotni napravi bodo RF inženirji pomagali pri prepoznavanju temeljnega vzroka (antena, struktura ali modul), ne da bi težavo naglo pripisali težavam z anteno. Stalno tehnično sodelovanje je zagotovljeno v fazah testiranja vzorcev, pilotne proizvodnje in množične proizvodnje.

pogosta vprašanja

V1: Ali je mogoče anteno 4G/5G kamere, ki se nosi na telesu, deliti z modulom Wi-Fi?

O: Ta antena je zasnovana za mobilne pasove 4G LTE/5G Sub6G. Če je potrebna funkcija Wi-Fi, je priporočljivo konfigurirati ločeno anteno Wi-Fi, saj lahko souporaba iste antene povzroči motnje in poslabša zmogljivost mobilne komunikacije.

V2: Kamera, ki jo nosite na telesu, ima nepravilno notranjo votlino; ali antena podpira rezanje po meri, da ustreza takim oblikam?

O: Podpira rezanje po meri. Stranka zagotovi 3D risbe ohišja, mi pa ocenimo razpoložljivi prostor, da predlagamo zasnovo oblike, dokončamo izdelavo prototipov in izvedemo testiranje v resničnem svetu pri popolnem prileganju naprave.

V3: Ali obstajajo kakšni drugi načini za pritrditev FPC antene poleg uporabe lepilne podlage?

O: Za množično proizvodnjo fotoaparatov, ki se nosijo na telesu, s kompaktnimi ohišji je industrijsko lepljenje z lepilom glavna metoda. ZIF konektorji zavzemajo veliko prostora in se redko uporabljajo; vpenjanje z vijaki na območju vodnika antene je strogo prepovedano, saj lahko poškoduje anteno in povzroči okvaro ob udarcu.

V4: Ali je slab signal 4G/5G na fotoaparatu, ki ga nosite na telesu, vedno posledica težav s kakovostjo antene?

A: Ni nujno. Večina težav s signalom izvira iz nezadostne oddaljenosti, antene v bližini kovinskih virov motenj, ohlapnih priključkov ali pomanjkanja simulacije človeškega telesa. Inženirji lahko reproducirajo pogoje delovanja, da natančno prepoznajo glavni vzrok težave.

V5: Ali je podprta revizija tovarne? Ali je mogoče dokumente o kvalifikaciji posredovati tretjim osebam?

O: Tovarniške revizije na kraju samem so podprte ob dogovoru. Na voljo so elektronske različice ISO, RoHS, CE, FCC in poročila o testiranju serije; za zbiranje ponudb za policijska naročila je mogoče zagotoviti kopije z žigom.
