Body Cam GPS antena

Kaj je GPS antena Body Cam

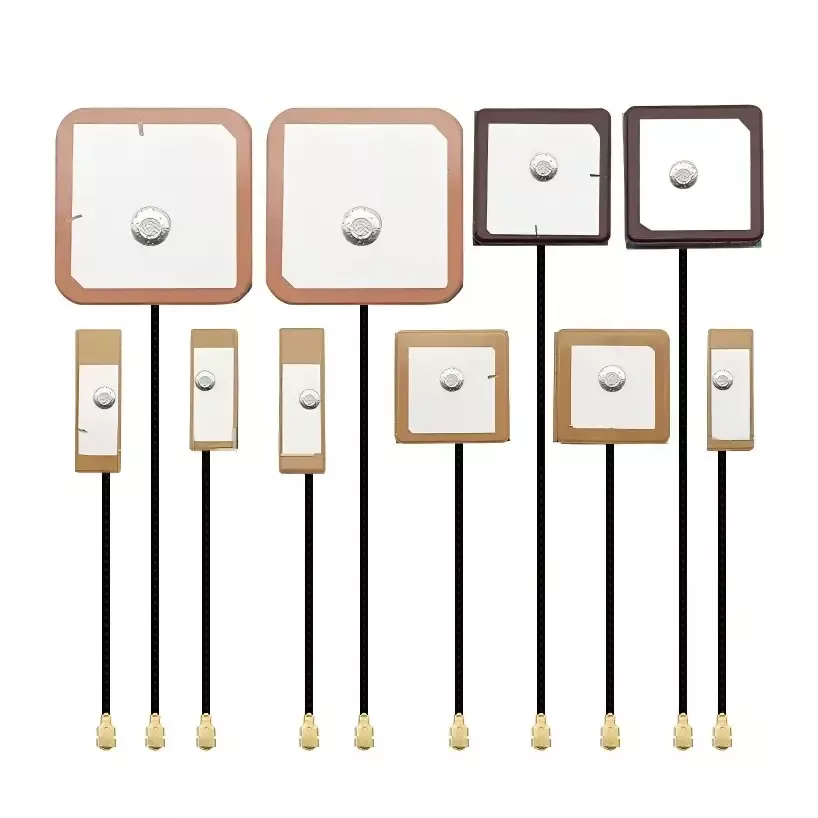

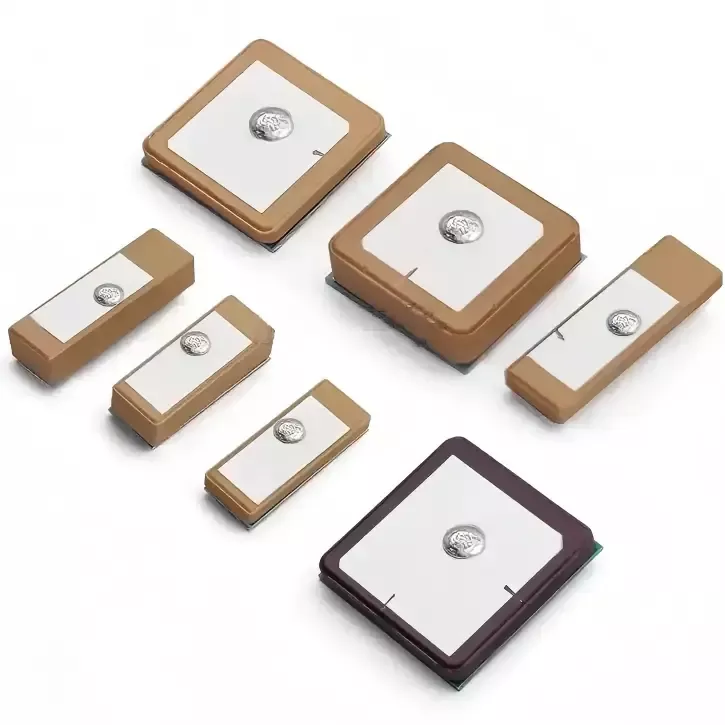

Body Cam GPS antena je industrijska GNSS keramična antena, posebej zasnovana za terminale za zbiranje dokazov organov kazenskega pregona za enega vojaka. Združljiv je z več satelitskimi sistemi, vključno z GPS, BeiDou, GLONASS in Galileo, in ima strukturo desne krožne polarizacije (RHCP), ki se prilagaja polarizacijskim značilnostim globalnih satelitskih navigacijskih signalov.

Z robustno zasnovo keramične antene ponuja odlično usmerjenost in močno prilagodljivost okolju. Tudi v zahtevnih pogojih, kot so ovire, ki jih nosi telo, kovinska zaščita pred opremo, blokade mestnih zgradb ali hitre mobilne operacije, zagotavlja stabilne podatke o položaju. To zagotavlja natančne in sledljive geolokacijske vodne žige za avdiovizualne posnetke kazenskega pregona, kar omogoča vzpostavitev popolne in skladne dokazne verige.

Načelo delovanja

GPS antena Body Cam deluje na podlagi načel RF sprejema profesionalne satelitske navigacije. Celoten potek dela je bil preverjen tako s testiranjem v laboratorijski brezehoični komori kot s testiranjem na terenu v resničnem svetu, kar zagotavlja jasno logiko delovanja in stabilno delovanje. Sestavljen je predvsem iz treh glavnih komponent:

1. Pridobivanje satelitskega signala: Izdelek ima jedro keramičnega dielektričnega čipa z visokim dielektrikom, ki učinkovito zajema L1-pasovne satelitske navigacijske signale v zraku. Z namensko zasnovo krožne polarizacije na desni strani učinkovito blaži oslabitev signala, ki jo povzroči vrtenje naprave ali oviranje človeškega telesa, ter rešuje običajne težave, kot sta slab sprejem signala in neuspešno pridobivanje satelitov v mestnih območjih z gosto pozidavo ali v gorskih in oddaljenih regijah, kjer prevladujejo večpotni odboji.

2. Filtriranje signala in preprečevanje motenj: Antena ima vgrajeno vezje za natančno usklajevanje impedance, ki samodejno filtrira motnje hrupa, ki jih ustvarjajo modul 4G/5G, modul Wi-Fi in baterijsko napajanje v telesni kameri. Izolira čiste satelitske signale GNSS, s čimer učinkovito odpravlja anomalije pri določanju položaja, točke preskokov in prekinitve poti, ki jih povzroča notranji RF presluh.

3. Razčlenjevanje in izhod podatkov: filtriran in optimiziran stabilen satelitski signal se prenese na čip za določanje položaja glavne plošče naprave, ki v realnem času razčleni natančne podatke o zemljepisni širini in dolžini, hitrosti, času in nadmorski višini. Te informacije so hkrati sinhronizirane kot geolokacijski vodni žigi za posnete video in zvočne datoteke med operacijami kazenskega pregona, kar omogoča popolno sledenje, sledljivost in ponovno predvajanje trajektorij kazenskega pregona.

Navodila za namestitev in uporabo

1. Izbira lokacije namestitve

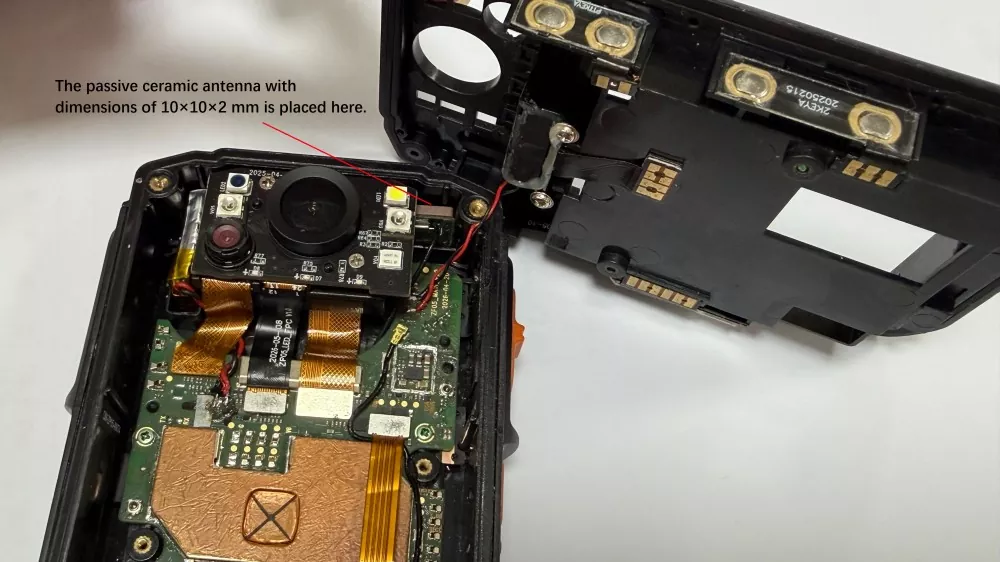

Območje sevalnega jedra keramične antene ne sme biti neposredno prekrito ali ovirano s kovinskimi ohišji, baterijskimi celicami ali kovinskimi nosilci. Priporočljivo je, da napravo namestite na nekovinsko območje nad notranjostjo ohišja kamere, pri čemer ohranite varno razdaljo vsaj 15 mm od anten 4G/5G in Wi-Fi, da se izognete sokanalnim motnjam in zagotovite neoviran sprejem satelitskega signala.

2. Specifikacije za varjenje in pritrditev

Pri keramičnih antenah tipa pin zagotovite, da so spajkalni spoji polni, brez hladnega spajkanja, zgrešenega spajkanja ali ločenega spajkanja. Pri površinsko nameščenih izdelkih SMT dosledno upoštevajte tovarniške standarde postopka namestitve, da dosežete ravno in varno poravnavo na površini tiskanega vezja. Med sestavljanjem se izogibajte pretirani sili na keramični čip, da preprečite notranje mikrorazpoke in odpravite morebitne kasnejše skrite napake signala.

3. Delovanje zaščite pred motnjami

Ko je antena nameščena, z izolirnim trakom ločite anteno od napajalnega modula in območja visoke moči matične plošče, da zmanjšate električne motnje. Antenske kable napeljite tako, da ne potekajo vzporedno z daljnovodi na velikih razdaljah, s čimer preprečite nihanje signala in nestabilno lego pri viru.

4. Dokončajte standarde za odpravljanje napak in preverjanje stroja

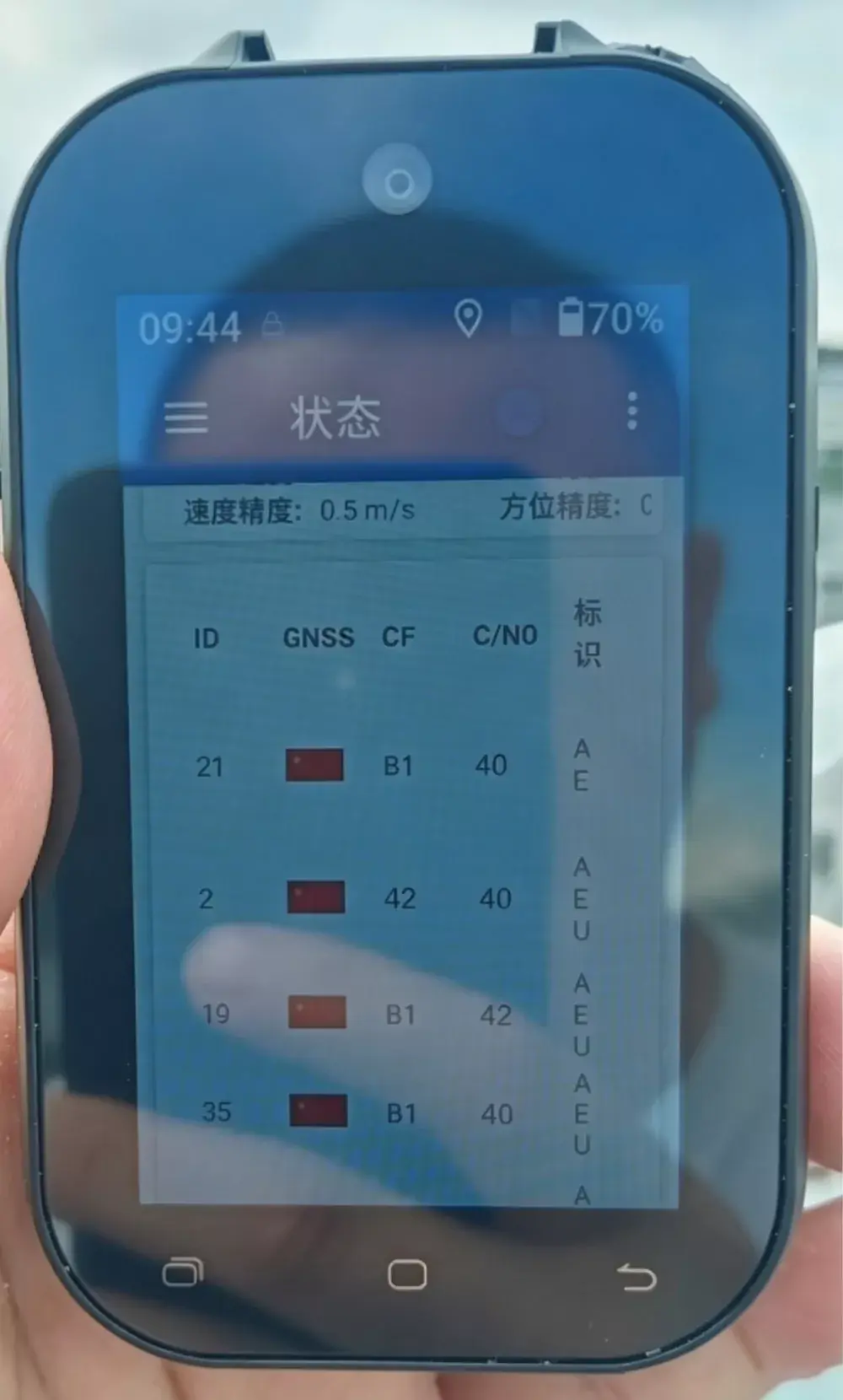

Ko je sestavljanje naprave končano, je treba opraviti testiranje pridobivanja zvezd na prostem; samo testiranje enojne plošče v zaprtih prostorih ne zadostuje. Ključni parametri, ki jih je treba preveriti, vključujejo število satelitov, pridobljenih med hladnimi in vročimi zagoni, natančnost pozicioniranja in neprekinjenost trajektorije, kar zagotavlja, da zmogljivost antene ustreza specifikacijam po končnem sestavljanju, in preprečuje težave s kakovostjo serije.

Kako izbrati primerno GPS anteno

Veliko osebja za nabavo in razvoj opreme nima strokovnega znanja o RF, zaradi česar pogosto kupujejo civilne antene po nizkih cenah. To ima za posledico podstandardno delovanje izdelka, neuspešno sprejetje projekta in obsežne poprodajne napake. Na podlagi dolgoletnih izkušenj v industriji smo povzeli štiri temeljna merila za izbiro anten za industrijsko nadzorno opremo:

1. Dajte prednost specializiranim materialom industrijskega razreda: odločno odpravite uporabo običajnih civilnih keramičnih surovin in izberite keramične podlage industrijskega razreda s široko temperaturno toleranco in lastnostmi proti motnjam, ki so primerne za kompleksne pogoje delovanja, kar zagotavlja dolgoročno stabilno delovanje v ekstremnih zunanjih okoljih.

2. Osredotočite se na dejanske testne podatke, zavrnite teoretične parametre: večina proizvajalcev na trgu zagotavlja samo teoretične specifikacije brez podpore testiranja v resničnem svetu. Ugledni izvirni proizvajalci lahko ponudijo poročila o preskusih v temnici, video posnetke preskusov na prostem in podatke o preskusih staranja pri visokih in nizkih temperaturah – parametre, ki so pristni in preverljivi.

3. Izberite specializirane optimizirane izdelke za opremo organov kazenskega pregona: Standardne navigacijske antene niso optimizirane za soobstoj več anten, kovinskih ščitov ali oviranje človeškega telesa v napravah organov kazenskega pregona, zaradi česar so neprimerne za pogoje delovanja naprave z enim vojakom. Bistveno je, da izberete po meri oblikovane antene, posebej prilagojene za terminale organov pregona, da rešite glavno težavo notranjih RF motenj.

4. Dajte prednost neposrednemu sodelovanju z izvornimi tovarnami: izberite kitajske proizvajalce z integriranimi zmogljivostmi na področju raziskav in razvoja, spreminjanja vzorcev, množične proizvodnje in poprodajnih storitev. To omogoča hitro prilagajanje, stabilno dobavo, takojšnjo poprodajno podporo in se izogne ​​težavam, kot so pribitki pri cenah s strani posrednikov in komunikacijske vrzeli pri tehničnem usklajevanju.

pogosta vprašanja

V1: Ali je ta keramična antena združljiva z vsemi znamkami fotoaparatov, ki jih nosite na telesu?

Združljiv z veliko večino komercialno dostopnih 4G/5G kamer za organe kazenskega pregona, protieksplozijsko varnih terminalov za zbiranje dokazov in telesnih kamer za preglede na prostem, hkrati pa podpira nestandardne konfiguracije po meri, natančno prilagojene strukturi naprave, vmesnikom in dimenzijam.

V2: Na kakšen način je keramična antena boljša od FPC antene?

Glavne izboljšave vključujejo hitrejše pridobivanje satelitov, zmanjšano napako pri določanju položaja, neprekinjeno sledenje in znatno izboljšano delovanje proti motnjam, proti vibracijam in temperaturni odpornosti – od ekstremnega mraza do visoke vročine. Te nadgradnje popolnoma odpravijo napake pri pozicioniranju v zapletenih zunanjih pogojih in znatno znižajo stopnje poprodajnih storitev opreme.

V3: Ali podpirate prilagajanje, vzorčenje in majhna poskusna naročila?

Podpora! Kot neposredni proizvajalec nudimo izdelavo prototipov, poskusna naročila majhnih serij in storitve množične proizvodnje v velikem obsegu, ki so popolnoma prilagodljive glede na risbe strank in zahteve glede zmogljivosti.

V4: Ali se lahko izdelek uporablja za izvoz v tujino? Ali so vsi potrebni certifikati popolni?

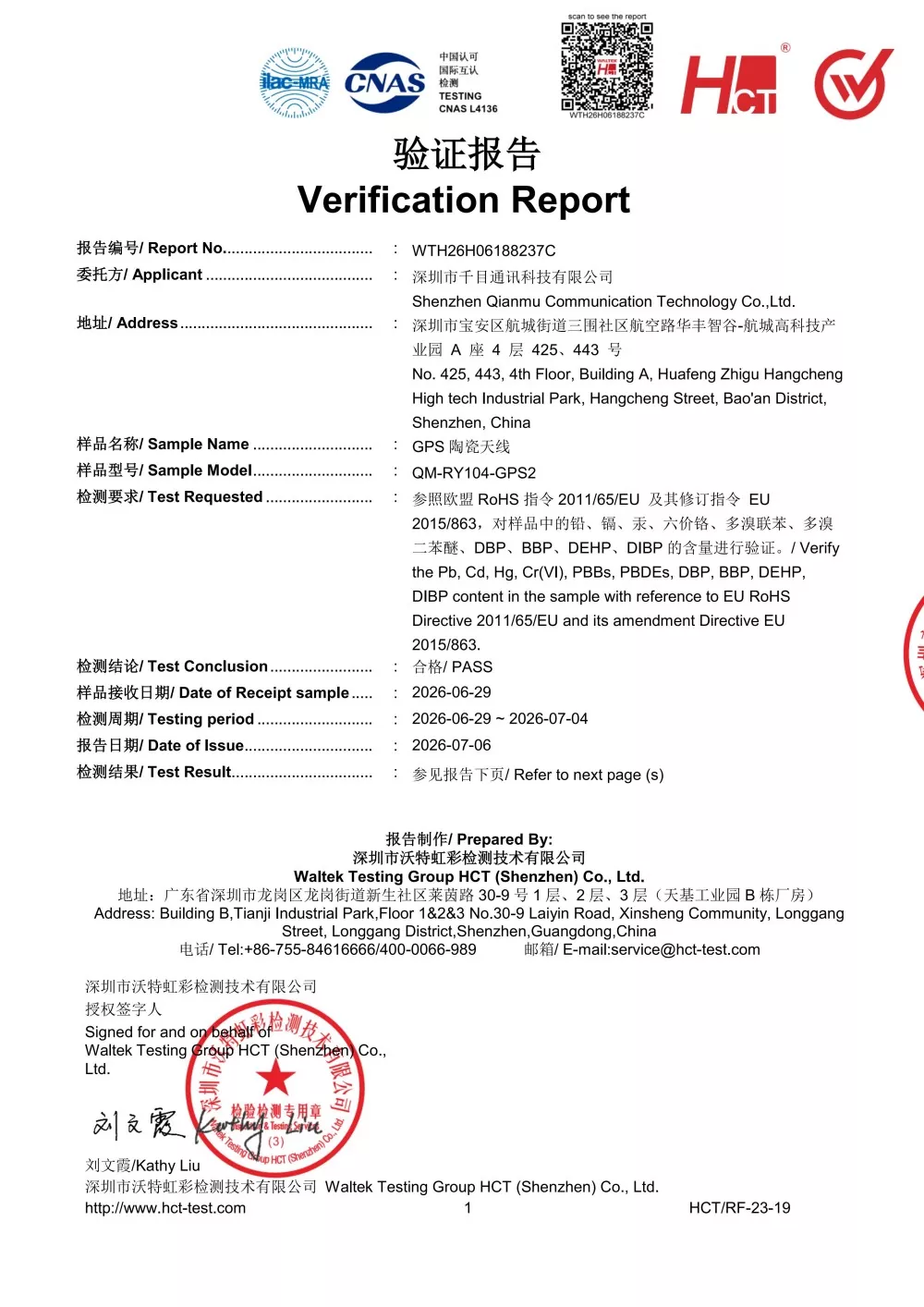

Vsi izdelki so opremljeni s popolnimi izvoznimi certifikati, vključno s CE, FCC in RoHS, ki izpolnjujejo svetovne standarde in omogočajo brezskrben izvoz v Evropo, Ameriko, jugovzhodno Azijo, Bližnji vzhod in vse druge regije.

V5: Ali je delovanje izdelka stabilno pri ekstremno visokih in nizkih temperaturah?

Izdelek ima široko temperaturno zasnovo industrijskega razreda, ki je bil podvržen strogim preskusom cikličnega staranja pri visokih in nizkih temperaturah, z minimalnim poslabšanjem delovanja v okoljih od -40 °C do +75 °C, zaradi česar je popolnoma primeren za uporabo na prostem, v rudarstvu, ekstremnem mrazu in visokih temperaturah 24 ur na dan.
