Kako lahko prava antena NB-IoT izboljša povezljivost in zanesljivost za industrijske naprave IoT

Qianmu, profesionalni proizvajalec anten, specializiran za brezžične komunikacijske rešitve, zagotavljaAntena NB-IoTzasnovan za podporo zanesljive povezljivosti za industrijske naprave IoT, pametne merilne sisteme in zunanje krmilne omare. Ta antena s polno pasovno pokritostjo od 700 MHz do 960 MHz, vodotesno zasnovo z oceno IP67 ter prilagodljivimi možnostmi namestitve in priključkov pomaga razvijalcem opreme pri reševanju praktičnih izzivov brezžične komunikacije v zahtevnih okoljih.

Antena NB-IoT je bistvena RF komponenta za ozkopasovne naprave interneta stvari, ki prenašajo majhne količine podatkov prek mobilnih omrežij. Izbira prave antene vključuje več kot samo ujemanje frekvenčnega pasu. Inženirji morajo upoštevati tudi položaj namestitve, materiale ohišja, impedanco, ojačanje antene, vodotesnost, izgubo kabla in združljivost konektorjev. Ta priročnik pojasnjuje, kako deluje antena NB-IoT, kje se uporablja, katere specifikacije so pomembne in kako izbrati rešitev za dolgoročno industrijsko uporabo.

Kazalo

1. Kaj je antena NB-IoT?
2. Kako deluje antena NB-IoT?
3. Katere lastnosti so najpomembnejše?
4. Kje se uporabljajo antene NB-IoT?
5. Katere so glavne tehnične specifikacije?
6. Kako izbrati pravo anteno?
7. Kako lahko namestitev izboljša učinkovitost?
8. Pogosto zastavljena vprašanja
9. Zaključek

1. Kaj je antena NB-IoT?

Antena NB-IoT je radiofrekvenčna komponenta, ki napravi omogoča pošiljanje in sprejemanje brezžičnih signalov prek ozkopasovnega mobilnega omrežja interneta stvari. NB-IoT je zasnovan za povezane naprave, ki pogosto zahtevajo nizko porabo energije, široko pokritost in zanesljivo komunikacijo za majhne prenose podatkov.

Tipične naprave vključujejo pametne vodomere, plinomere, terminale za spremljanje električne energije, okoljske senzorje, industrijske krmilnike in opremo za daljinsko spremljanje. Te aplikacije lahko delujejo dlje časa brez pogostega vzdrževanja, zaradi česar je izbira antene pomemben del celotne zasnove izdelka.

Antene NB-IoT so na voljo v več oblikah:

• Vgrajene antene:Integriran v ohišje naprave ali sklop vezja, kjer sta prostor in videz pomembna.
• Patch antene:Kompaktne strukture, primerne za izbrane vgrajene brezžične aplikacije.
• Antene za vgradnjo v vozila:Zunanje rešitve, zasnovane za posebno mobilno opremo in pogoje namestitve.

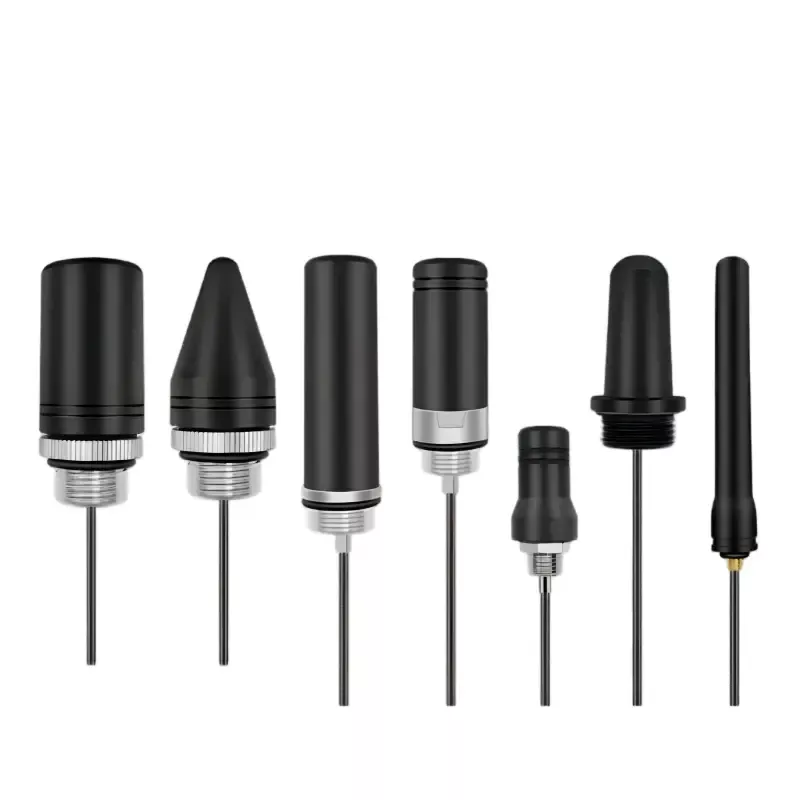

• Navojne zunanje antene:Antene, nameščene skozi ploščo ohišja, pogosto prednostne za kovinske omare in industrijsko opremo na prostem.

Za opremo, ki je nameščena znotraj kovinskih ohišij, lahko zunanja antena zagotovi bolj praktično RF pot kot antena, ki je v celoti nameščena znotraj omare. Antenska rešitev NB-IoT podjetja Qianmu je zasnovana za zunanje namestitve v omaricah in podpira različne montažne navoje, dolžine kablov in konfiguracije priključkov.

2. Kako deluje antena NB-IoT?

Antena NB-IoT pretvarja električne signale iz brezžičnega komunikacijskega modula v elektromagnetne valove in sprejema dohodne radijske signale iz mobilnega omrežja. Njeno delovanje je odvisno od električne zasnove antene, delovne frekvence, okoliških materialov in načina namestitve.

Posebej pomembni so trije inženirski vidiki.

Frekvenčno ujemanje

Antena mora biti zasnovana za frekvenčne pasove, ki jih uporablja ciljno omrežje NB-IoT. Antena, ki se slabo ujema z delovnim pasom, lahko odbije več RF energije proti oddajniku, namesto da bi jo učinkovito sevala. Zato je treba pred uvedbo preveriti frekvenčno pokritost in ujemanje impedance.

Impedanca in RF učinkovitost

Impedanca 50 ohmov se pogosto uporablja v RF sistemih. Ujemanje antene, koaksialnega kabla in komunikacijskega modula pomaga zmanjšati odboje in ohranja učinkovit prenos signala. Razmerje stoječega vala napetosti (VSWR) je eden od uporabnih indikatorjev ujemanja impedance, čeprav ne določa neodvisno skupne učinkovitosti antene ali dosega komunikacije v resničnem svetu.

Ohišje in vplivi na okolje

Kovinske omare lahko ovirajo ali spremenijo radiofrekvenčno sevanje, medtem ko lahko bližnji kabli, napajalniki in elektronske komponente vplivajo na delovanje antene. Namestitev antene zunaj omare lahko pomaga zmanjšati zaščito, povezano z ohišjem, pod pogojem, da je antena nameščena in ozemljena v skladu z zahtevami zasnove.

3. Katere funkcije so najbolj pomembne pri industrijski anteni NB-IoT?

Industrijska IoT oprema pogosto deluje na prostem ali na lokacijah, kjer je dostop zaradi vzdrževanja omejen. Primerna antena mora torej združevati električno združljivost z mehansko vzdržljivostjo in prilagodljivostjo namestitve.

Široka frekvenčna pokritost

Širok podprt frekvenčni razpon lahko poenostavi uvajanje izdelka v združljivih omrežjih NB-IoT. Predstavljena zunanja antena Qianmu pokriva 700–960 MHz, vendar morajo kupci vseeno potrditi dejanske frekvenčne pasove, ki jih uporablja njihov mobilni operater in komunikacijski modul.

IP67 vodotesna zaščita in zaščita proti prahu

Ohišje z oceno IP67 je zasnovano tako, da zagotavlja zaščito pred prahom in vzdrži določene pogoje začasne potopitve v skladu z veljavnimi preskusnimi zahtevami. Ta ocena je dragocena za nadzorne omare na prostem, ki so izpostavljene dežju, prahu in spremenljivemu vremenu. Pravilna namestitev plošč in tesnjenje ostajata bistvenega pomena za ohranjanje zaščite na ravni celotne opreme.

Prilagodljive možnosti namestitve in povezovanja

Različne omare zahtevajo različne montažne dimenzije in razporeditev kablov. Možnosti z navojem M12 in M16 lahko pomagajo prilagoditi različne oblike plošč, medtem ko konektorji tipa SMA, IPEX, BNC in N ponujajo potencialno združljivost z različnimi vmesniki RF. Za izbrani model morata biti potrjena točen spol priključka in vmesnik.

Okoljska vzdržljivost

Materiali ohišja, tesnilne komponente, konstrukcija kablov in kovinski deli, odporni proti koroziji, vplivajo na dolgoročno zanesljivost. Za obalne instalacije, transportno opremo in zunanje komunalne sisteme morajo kupci skupaj oceniti temperaturne omejitve, izpostavljenost vibracijam, tveganje korozije in zahteve glede vzdrževanja.

4. Kje se uporabljajo antene NB-IoT?

Antene NB-IoT podpirajo široko paleto aplikacij za daljinsko spremljanje in komunikacijo z nizko hitrostjo prenosa podatkov. Zunanje vodotesne zasnove so še posebej uporabne, ko so naprave nameščene v kovinskih omarah ali izpostavljene zunanjim pogojem.

Pametno merjenje vode in plina

Povezani merilni sistemi prenašajo odčitke porabe in operativne informacije na platforme za oddaljeno upravljanje. Namestitev antene lahko vpliva na zanesljivost komunikacije, če so merilniki nameščeni v podzemnih komunalnih prostorih, zunanjih ograjenih prostorih ali lokacijah, obdanih z gradbenimi materiali.

Električni in industrijski nadzor

Terminali za spremljanje moči, koncentratorji števcev električne energije in industrijske krmilne omare uporabljajo brezžično povezljivost za poročanje o stanju opreme in merilnih podatkih. Zunanja antena lahko pomaga odpraviti RF omejitve, ki jih ustvarjajo kovinska ohišja.

Pametno mesto in spremljanje okolja

Senzorji kakovosti zraka, postaje za spremljanje cestnega prahu, oprema za spremljanje vremena in inteligentni krmilniki uličnih luči morda zahtevajo zanesljive brezžične povezave na porazdeljenih lokacijah. Vodoodpornost in ustrezne temperaturne vrednosti so pomembne, kadar te naprave delujejo na prostem.

Kmetijski IoT

Oddaljeno spremljanje tal, nadzor okolja v rastlinjakih in spremljanje kakovosti vode v ribogojstvu lahko uporabljajo povezljivost NB-IoT za prenos meritev z lokacij, kjer je običajno žično mreženje neprijetno.

Alarmi za oddaljeno opremo

Industrijski obrati lahko uporabljajo povezane terminale za poročanje o nenormalnih razmerah, napakah na opremi ali spremembah v stanju delovanja. Delovanje antene je treba oceniti skupaj z razpoložljivostjo omrežja, upravljanjem porabe energije in podprtimi funkcijami komunikacijskega modula.

5. Katere so glavne tehnične specifikacije antene NB-IoT?

Tehnične specifikacije nudijo praktično osnovo za primerjavo modelov anten. Naslednja tabela povzema objavljene parametre Qianmujeve zunanje antene NB-IoT. Specifikacije je treba ponovno potrditi glede na ponudbo in podatkovni list za natančen model, ki se naroča.

Te specifikacije opisujejo predstavljeni izdelek in ne vsake antene v kategoriji NB-IoT. Dejanska zmogljivost je odvisna od izbrane konfiguracije, namestitvenega okolja, omrežnega pasu, napeljave kablov in gostiteljske naprave. Kupci bi morali zahtevati veljavne preskusne podatke, kadar so zahtevana posebna merila sprejemljivosti.

6. Kako izberete pravo anteno NB-IoT?

Izbira antene se začne s komunikacijskimi zahtevami končne naprave. Model, ki se dobro obnese v laboratoriju, lahko daje drugačne rezultate, če je nameščen v bližini kovinskih plošč, močnostne elektronike ali drugih komponent, občutljivih na RF.

Pri ocenjevanju dobaviteljev in konfiguracij anten uporabite naslednji kontrolni seznam:

• Potrdite pasove omrežja:Preverite frekvence, ki jih podpirata nameščeni operater in modul NB-IoT.
• Ocenite mesto namestitve:Določite, ali bo antena nameščena v plastičnem ohišju, zunaj kovinske omare ali na mobilni opremi.
• Izberite pravilen montažni navoj:Preverite debelino plošče, premer luknje, razpoložljivo razdaljo in zahteve glede tesnjenja.
• Ujemite konektor:Preverite vrsto konektorja, spol, impedanco kabla in vmesnik na komunikacijskem modulu.
• Izberite ustrezno dolžino kabla:Izogibajte se nepotrebni dolžini kabla, ker koaksialni kabel povzroči izgubo RF, ki lahko zmanjša signal, dostavljen ali sprejet od antene.
• Preglejte okoljske razmere:Upoštevajte dež, prah, ekstremne temperature, vibracije in izpostavljenost soli.
• Zahtevajte ustrezne informacije o testu:Preglejte frekvenčni odziv, VSWR, ojačanje in vse rezultate okoljskih preskusov, ki veljajo za predlagani model.
• Preizkusite celotno napravo:Preverite povezljivost in kakovost signala z uporabo dejanskega ohišja, kablovske poti, modula in predvidene lokacije namestitve.

Pri projektih proizvajalcev originalne opreme lahko prilagoditev vključuje tudi dimenzije ohišja, dolžino kabla, konfiguracijo priključka in montažno strukturo. Razprava o teh zahtevah pred izdelavo orodij ali množično proizvodnjo pomaga zmanjšati spremembe integracije pozneje v razvojnem ciklu.

7. Kako lahko namestitev izboljša delovanje antene NB-IoT?

Tudi pravilno določena antena lahko deluje slabše, če je slabo nameščena. Nekaj ​​praktičnih ukrepov lahko pomaga ohraniti delovanje RF in ohraniti zaščito okolja.

1. Izberite ustrezen položaj za namestitev.Za zunanje omarne antene uporabite primerno lokacijo plošče, ki preprečuje nepotrebne ovire zaradi bližnjih kovinskih struktur.
2. Pravilno pritrdite pritrdilno opremo.Sledite proizvajalčevim navodilom za namestitev in zahtevam za zategovanje, da preprečite poškodbe navoja ali ogrožanje tesnila.
3. Previdno napeljite koaksialni kabel.Izogibajte se ostrim ovinkom, ponavljajočemu se prepogibanju, stiskanju in nepotrebnim napeljavam kablov.
4. Ločite kabel od virov motenj, kjer je to izvedljivo.RF napeljavo hranite stran od hrupne močnostne elektronike in stikalnih komponent, če to dopušča postavitev opreme.
5. Preglejte tesnilne komponente.Prepričajte se, da so tesnila in vstopne točke za kabel pravilno nameščene, zlasti v zunanjih omarah.
6. Test po končni montaži.Ocenite registracijo omrežja, indikatorje signala in dostavo podatkov na ravni aplikacije v reprezentativnih pogojih delovanja.

Namestitev je treba obravnavati kot del zasnove antenskega sistema in ne kot končno mehansko nalogo. Testiranje celotnega sklopa je najzanesljivejši način za odkrivanje težav, ki se morda ne bodo pojavile pri ločenem ocenjevanju antene.

8. Pogosto zastavljena vprašanja o antenah NB-IoT

V1: Kakšno frekvenčno območje naj podpira antena NB-IoT?

Zahtevani obseg je odvisen od celičnih pasov, ki jih uporablja ciljno omrežje. Predstavljena zunanja antena Qianmu pokriva 700–960 MHz. Preden izberete model, potrdite uvedbo lokalnega omrežja in združljivost modulov.

V2: Ali je mogoče anteno NB-IoT namestiti na kovinsko nadzorno omarico?

ja Zunanja antena, pritrjena na vijake, je pogosto primerna za kovinske omare, ker je radiator mogoče postaviti zunaj ohišja. Upoštevajte načrt vgradnje, ozemljitev ali sklopko in navodila za namestitev za določen model.

V3: Ali je antena NB-IoT z oceno IP67 primerna za uporabo na prostem?

Ocena IP67 označuje določeno raven zaščite pred vdorom prahu in vode pod določenimi preskusnimi pogoji. Lahko je primeren za številne zunanje aplikacije, vendar mora celotna namestitev ohraniti tudi ustrezno tesnjenje in zaščito okolja.

V4: Ali je mogoče prilagoditi dolžino kabla in vrsto priključka?

ja Qianmu navaja možnosti kablov od 1,5 m do 10 m in možnosti priključkov, vključno s tipom SMA, IPEX, BNC in N. Razpoložljivost je odvisna od izbrane konfiguracije, zato potrdite podrobnosti priključka in zahteve za kabel, ko zahtevate ponudbo.

V5: Ali večje ojačenje antene vedno zagotavlja boljšo povezljivost?

Ne. Dobiček je treba upoštevati skupaj z vzorcem sevanja, usmerjenostjo namestitve, omrežnimi pogoji in sprejemnim sistemom. Antena z večjim ojačenjem ne zagotavlja samodejno boljše zmogljivosti v vseh smereh ali na vseh lokacijah.

V6: Kako lahko zmanjšam izgubo signala med namestitvijo?

Uporabite ustrezen koaksialni kabel z majhnimi izgubami, izberite ustrezno dolžino kabla, izogibajte se ostrim ovinkom, poskrbite za zvočno montažo konektorja in postavite anteno stran od večjih ovir. Preverite delovanje po namestitvi antene v končno ohišje.

V7: Katere informacije naj navedem, ko zahtevam prilagojeno anteno NB-IoT?

Navedite delovne frekvenčne pasove, model komunikacijskega modula, material ohišja, namestitvene mere, dolžino kabla, vrsto konektorja, okoljske pogoje, ciljno količino in morebitna zahtevana merila za preskus RF ali zaščite pred vdorom. Te informacije pomagajo dobavitelju oceniti združljivost in priporočiti ustrezno konfiguracijo.

9. Zaključek: Zgradite bolj zanesljivo povezavo IoT

Dobro izbrana antena NB-IoT pomaga povezanim napravam vzdrževati učinkovito brezžično komunikacijo v aplikacijah, ki segajo od pametnega merjenja in industrijskega nadzora do zaznavanja okolja in zunanjih nadzornih sistemov. Frekvenčna združljivost, ujemanje impedance, montažna struktura, izbira kabla in varstvo okolja prispevajo h končnemu rezultatu.

Qianmu ponuja zunanjo antensko rešitev NB-IoT s pokritostjo 700–960 MHz, zaščito IP67, možnostmi namestitve M12 in M16 ter nastavljive izbire kablov in priključkov. Za proizvajalce opreme, sistemske integratorje in razvijalce izdelkov IoT je vrednotenje teh parametrov glede na dejanske pogoje delovanja pomemben korak k zanesljivi uvedbi.

Iščete primerno anteno za vaš naslednji IoT projekt? Raziščite stran izdelka antene Qianmu NB-IoT, da pregledate razpoložljive specifikacije in možnosti konfiguracije. Če potrebujete pomoč pri ujemanju frekvenčnih pasov, konektorjev, dolžin kablov ali zahtev glede namestitve vaše opreme,kontaktirajte nasza razpravo o vaši prijavi in ​​zahtevanje prilagojene antenske rešitve za vaš projekt.
