GPS antena BeiDou

Antena GPS BeiDou je RF komponenta satelitske navigacije, zasnovana za sprejem frekvenčnih signalov L1/B1, vključno z GPS L1 (1575,42 MHz) in BeiDou B1 (1561 MHz).

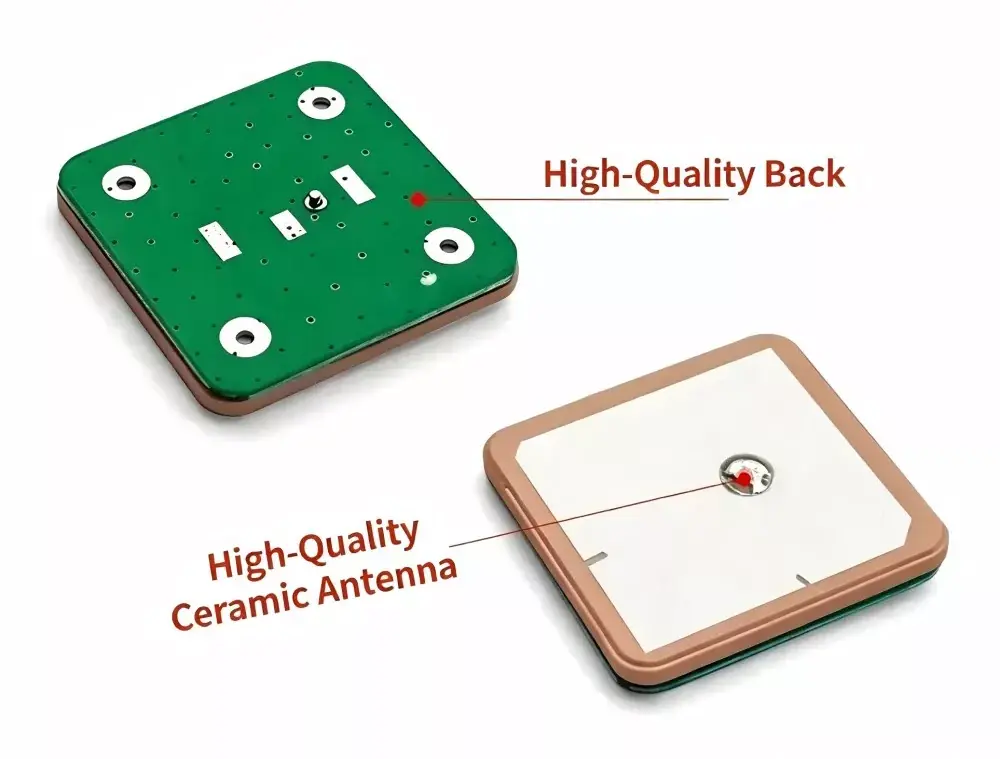

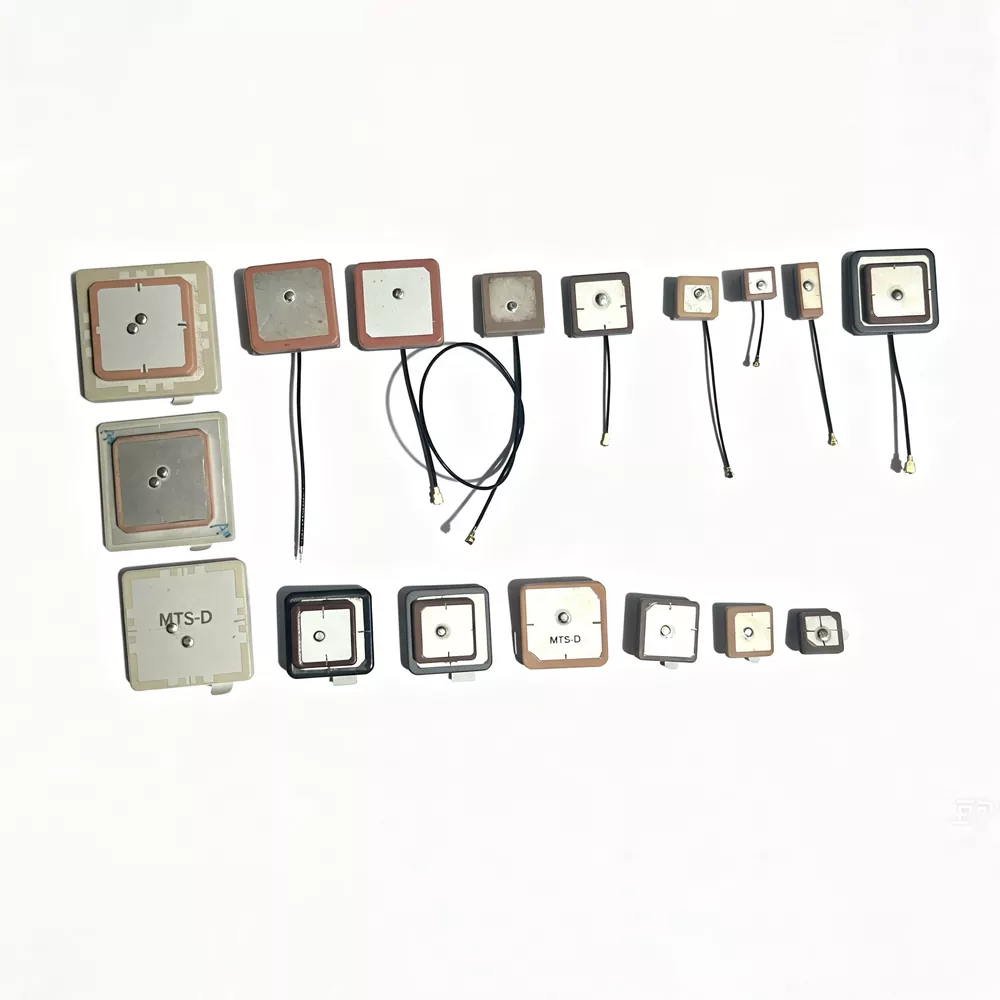

Antena običajno uporablja strukturo keramičnega dielektrika z materialom z visoko dielektrično prepustnostjo. Sprejem signala je dosežen z elektromagnetno resonanco med kovinskim obližem in keramično podlago, ki pretvarja šibke satelitske RF signale v nizkošumne električne signale za obdelavo sprejemnika GNSS.

Desna krožna polarizacija (RHCP) se uporablja za usklajevanje značilnosti satelitskega prenosa, kar zmanjšuje izgubo neusklajenosti polarizacije v okoljih dinamičnega sprejema.

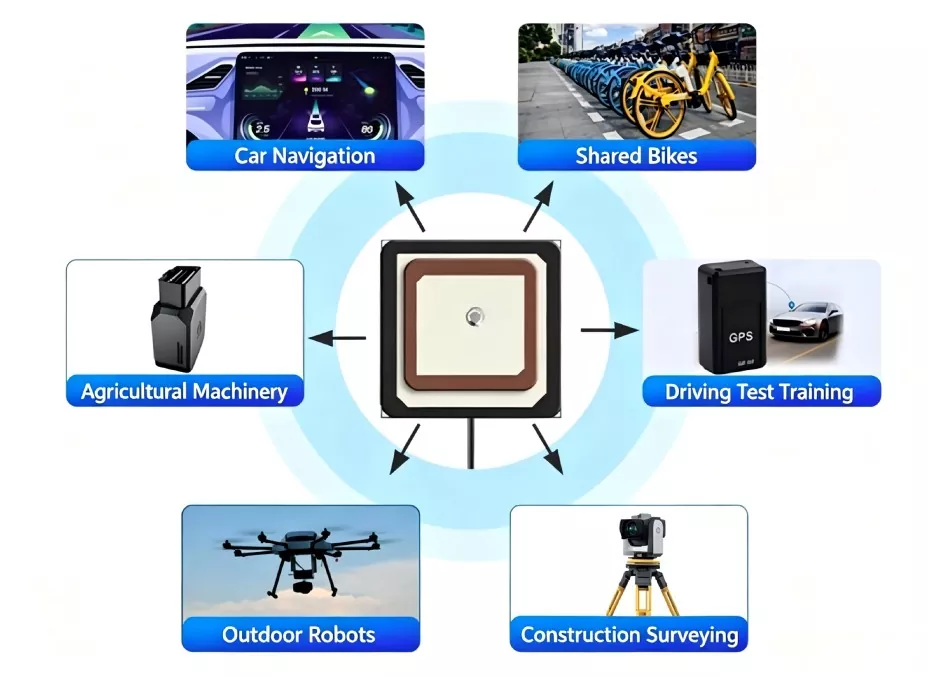

Združljive naprave

Kot izvorna tovarna izdelujemo anteno GPS BeiDou. Ponaša se z izjemno združljivostjo in se pogosto uporablja v naslednjih napravah:

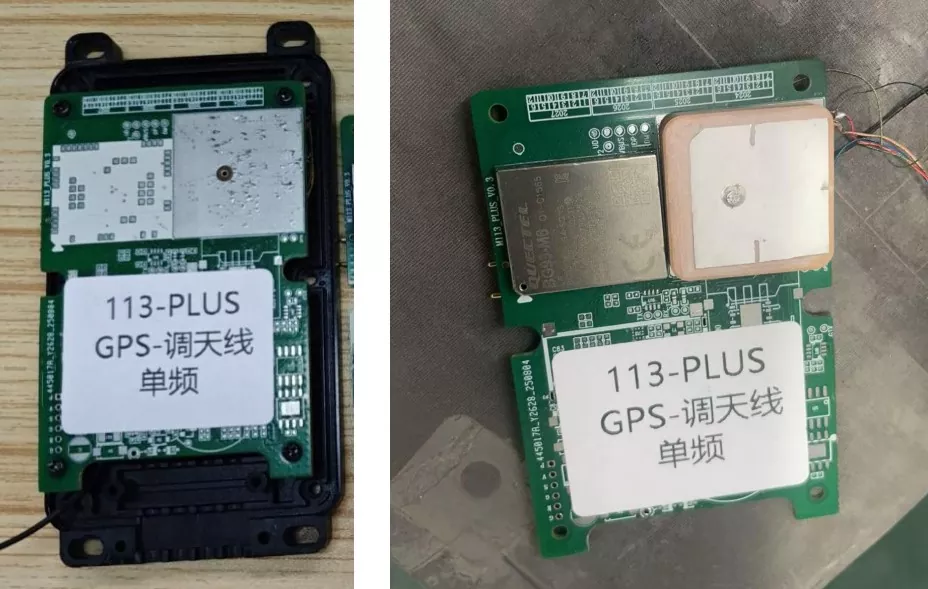

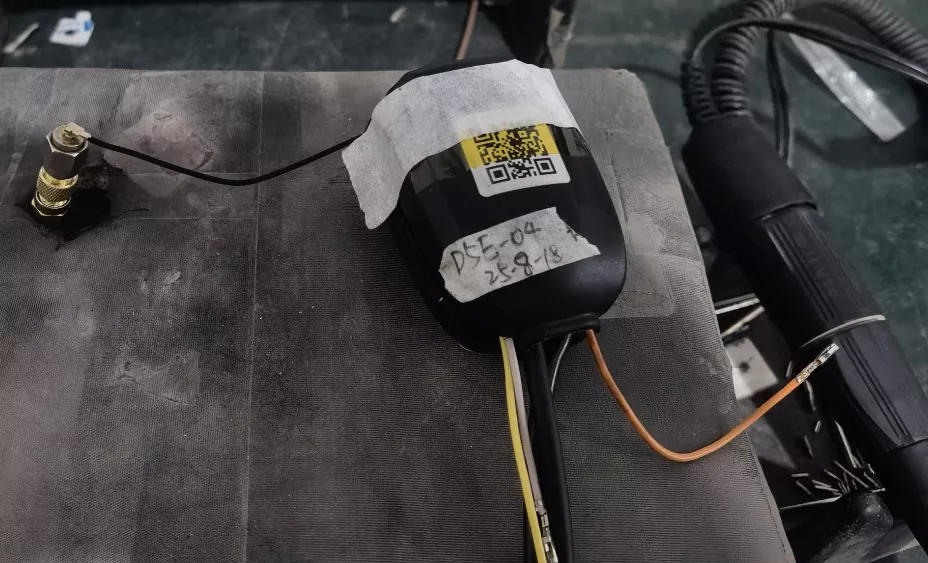

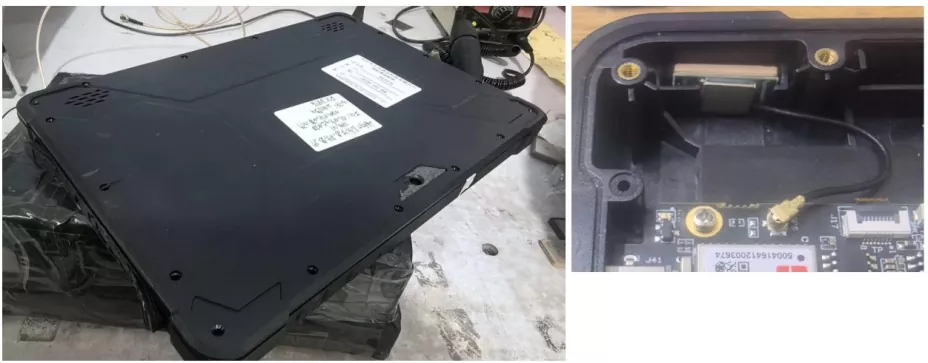

• V vozilu in potovanju: navigacijski sistemi v vozilu, pametne ključavnice za skupna kolesa in električne skuterje, armaturne kamere in OBD sledilniki.

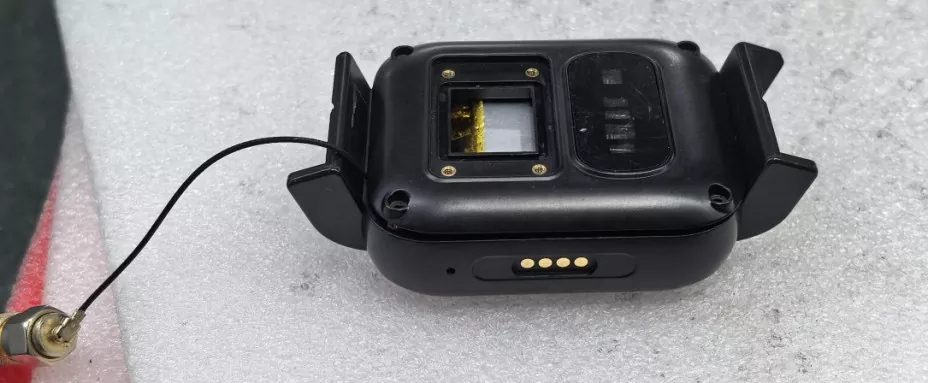

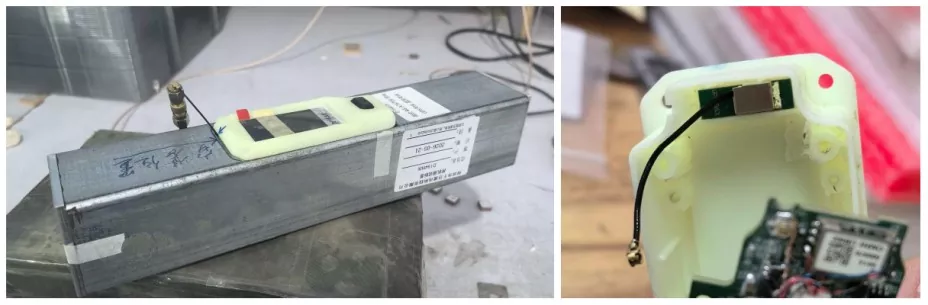

• Internet stvari in nosljivi izdelki: pametne ure, oznake za lokacijo otrok/starejših, miniaturni sledilniki hišnih ljubljenčkov, oznake za sledenje premoženja.

• Industrija in geodezija: terminali za visoko natančno geodetsko in kartografsko obdelavo, kmetijski krmilniki letenja brezpilotnih letal, industrijski IoT senzorji, ročni dlančniki.

Ključne prodajne točke in resnični izmerjeni podatki

Zunanja GPS antena iz tovarne ima naslednje glavne prednosti:

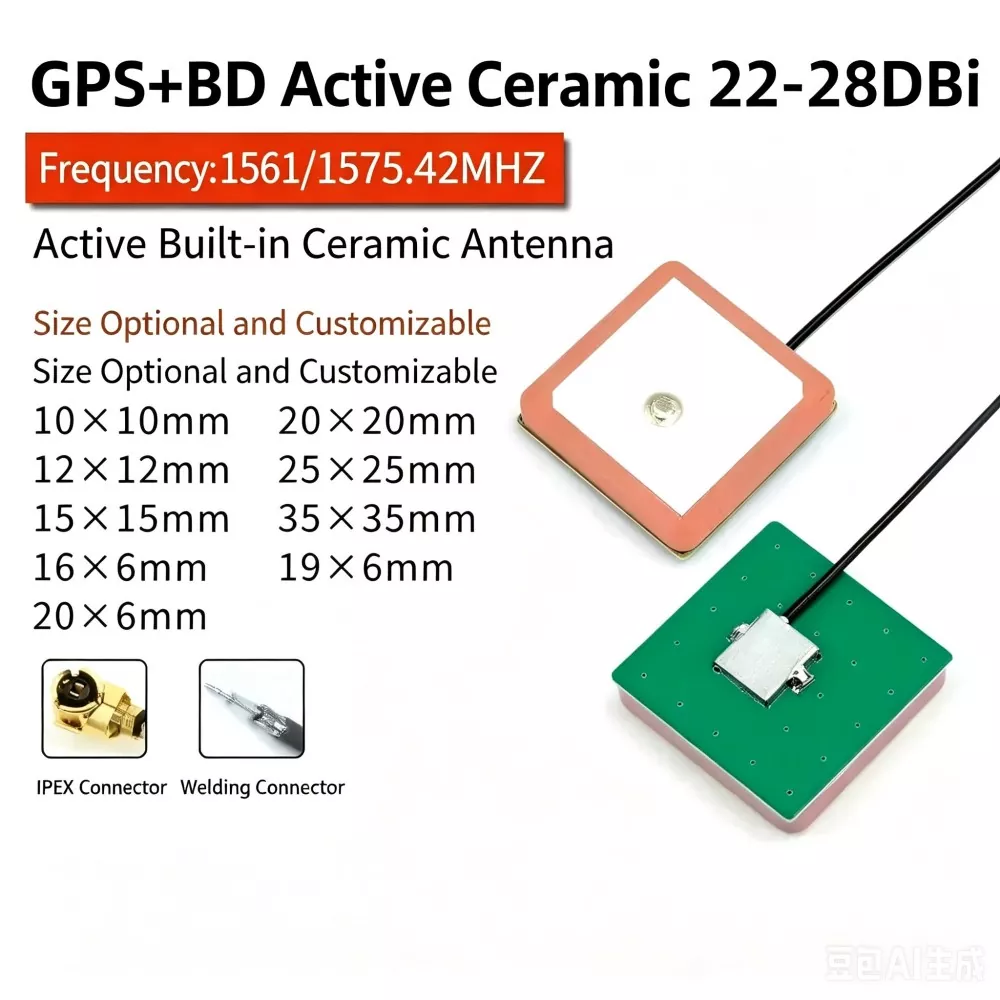

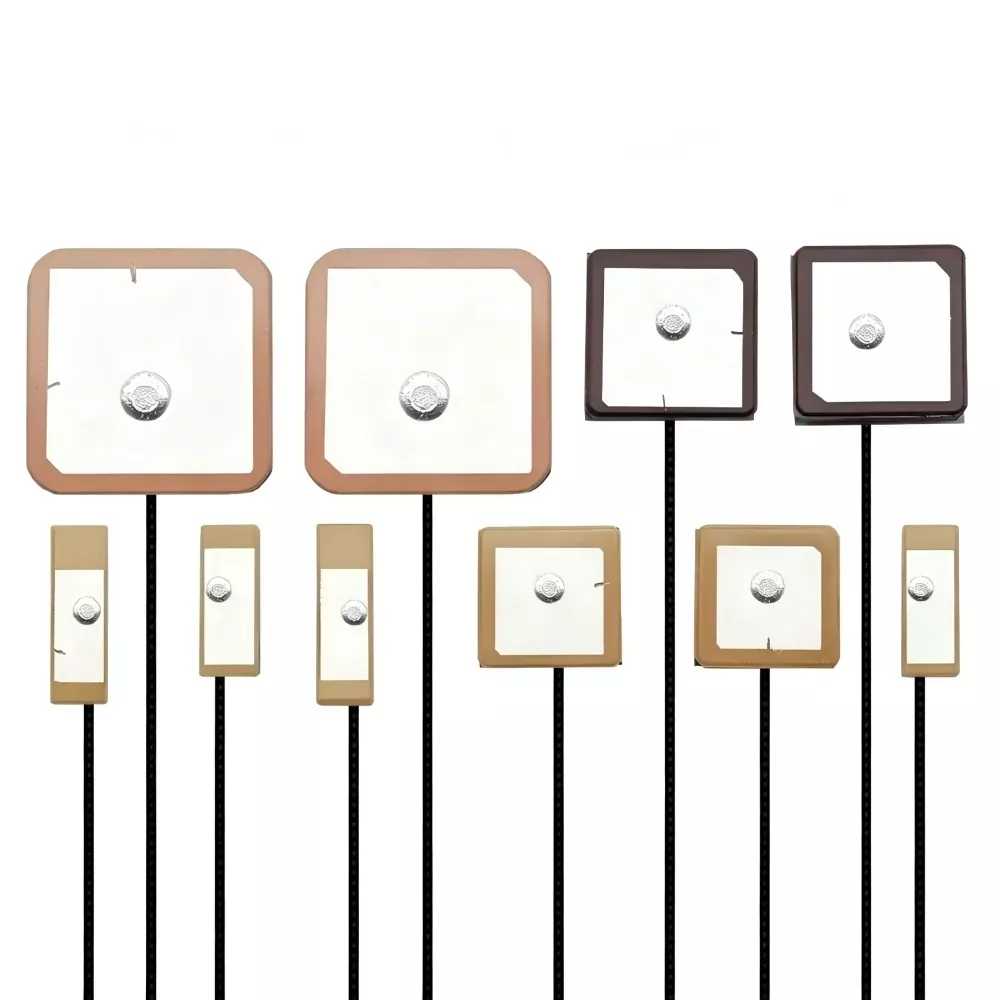

1. Vrhunsko ravnovesje med velikostjo in zmogljivostjo: z uporabo tehnologije večplastne nizkotemperaturne sožgane keramike (LTCC) ta komponenta ohranja stabilno resonančno frekvenco tudi v ultra tankem ohišju, ki meri samo 16 × 6 × 4,5 mm, zaradi česar je idealna za prostorsko omejene miniaturne IoT naprave.

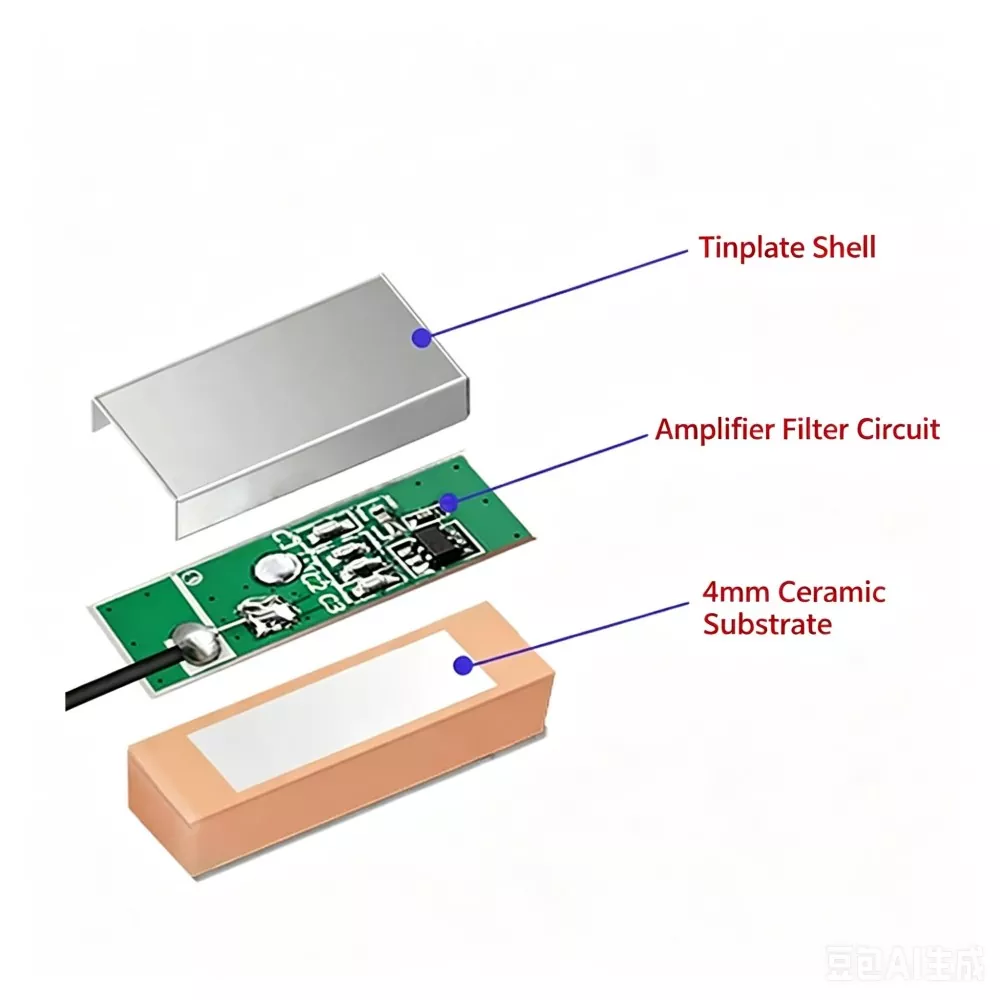

2. Odlična zmožnost zaznavanja šibkega signala: opremljen z visokozmogljivim LNA (tihošumnim ojačevalnikom), je izmerjena vrednost hrupa (NF) ≤2,0 dB, ojačanje pa lahko doseže 25 dB ± 3 dB. Pri dejanskem testiranju je bil čas pridobivanja satelitov pri hladnem zagonu naprave skrajšan na 25 sekund in lahko stabilno zajame več kot 7 satelitov tudi v urbanih kanjonskih okoljih.

3. Visoko temperaturna stabilnost: temperaturni koeficient keramičnega dielektrika je nadzorovan znotraj ±30 ppm/℃. V ekstremnih okoljih, ki segajo od -40 ℃ do 85 ℃, je premik resonančne frekvence ≤±5 MHz – veliko boljši od tistega pri običajnih PCB antenah.

4. Ujemanje impedance in preprečevanje motenj: standardna zasnova impedance 50Ω z VSWR ≤ 1,5; opcijsko na voljo s feritno prevleko na površini, ki nudi dušenje izven pasu ≥ 40 dB in učinkovito ščiti matično ploščo pred visokofrekvenčnimi motnjami, kot so pretvorniki DC-DC.

Osnovne tehnične specifikacije in parametri

Poglobljena primerjava s konkurenčnimi izdelki

1. Zahteve za dovoljenje

Antena mora biti postavljena na neovirano območje. Pod kotom višine 30° nad anteno ne sme biti večjih kovinskih predmetov. Neprekinjena ozemljitvena plošča 7 cm × 7 cm mora biti rezervirana pod anteno kot reflektor, pri čemer ni dovoljeno usmerjanje neposredno pod aktivno območje.

2. EMI izolacija

Anteno hranite proč od komponent z visokim šumom, kot so pretvorniki DC-DC, kristalni oscilatorji, procesorji in zvočniki. Priporočena je najmanjša razdalja 2 cm.

3. Nadzor impedance

Ohranite nadzorovano impedanco 50 Ω od dovodne točke antene do modula GNSS. RF sledi morajo biti kratke, z gladko usmeritvijo in brez pravokotnih ovinkov.

4. Nadzor orientacije

Keramična površina mora biti obrnjena navzgor in ostati vzporedna s podlago. Kot nagiba ne sme presegati 15°, da se ohranijo stabilne lastnosti sprejema RHCP.

RF inženiring

1. Odvisnost od ozemljitvene ravnine

Antena GNSS zahteva stabilno ozemljitveno ploščo. Zmogljivost je neposredno povezana z velikostjo in simetrijo tal.

2. Občutljivost okolja z več potmi

Mestna okolja uvajajo poti odboja signala, ki poslabšajo natančnost pozicioniranja in povečajo zmanjšanje natančnosti (DOP).

3. Prispevek LNA

Ojačanje ojačevalnika z nizkim šumom izboljša občutljivost zaznavanja, a tudi poveča dovzetnost za zunajpasovne motnje, če je filtriranje nezadostno.

4. Stabilnost frekvence

Temperaturni koeficienti keramičnega dielektrika vplivajo na resonančni odmik v pogojih toplotnega cikla.

Kako izbrati pravi izdelek?

Ko izbirate zunanjo anteno GPS, upoštevajte naslednje ključne dejavnike:

1. Frekvenca in polarizacija Preverite, ali naprava potrebuje podporo za GPS L1, BeiDou B1 ali dvofrekvenčno podporo. Ne mešajte krožno polariziranih anten GNSS z linearno polariziranimi antenami, kot so vrste 2.4G, saj bo to povzročilo neusklajenost in poslabšan sprejem.

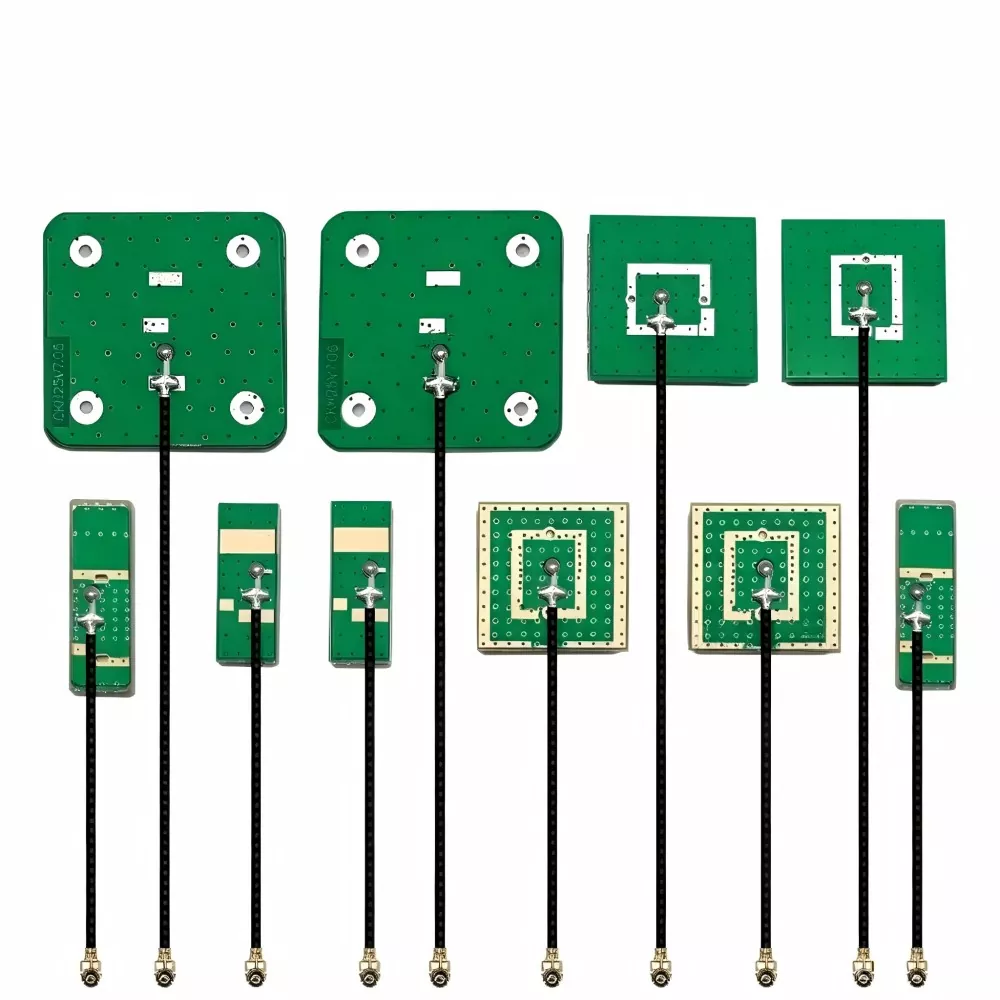

2. Prostor za namestitev Za kompaktne naprave se običajno uporablja keramična antena zaradi njene majhne oblike. Za cenovno občutljive aplikacije z dovolj prostora lahko razmislite o PCB antenah. V zapletenih RF okoljih zagotavljajo keramične antene stabilnejše delovanje.

3. Aktivno ali pasivno oblikovanje Če ima naprava kovinsko ohišje ali dolgo napajalno linijo RF (>1 m), je priporočljiva aktivna antena z vgrajenim LNA za kompenzacijo izgube signala.

4. Validacijski podatki Izbira mora temeljiti na izmerjeni učinkovitosti na terenu (npr. satelitski zajem, C/N0, čas hladnega zagona), ne le na laboratorijskih specifikacijah.

Zakaj izbrati nas (Qianmu Communications)?

• Neposredna dobava iz izvorne tovarne: Zavračamo stopnje dobička posrednikov in ponujamo visoko konkurenčne cene franko tovarna s prilagodljivimi MOQ.

• Močne zmogljivosti za raziskave in razvoj ter prilagajanje: Imamo ekipo profesionalnih RF inženirjev, ki lahko hitro prilagodijo velikost keramičnega čipa, obliko srebrnega sloja in ojačenje LNA glede na vašo ID strukturo in postavitev PCB.

• Preverjanje resničnega primera: naši izdelki so bili uspešno vključeni v dobavne verige več vodilnih blagovnih znamk souporabe koles, navigacije v vozilu in pametnih nosljivih naprav, s čimer so rešili nešteto težav, kot je "počasno iskanje zvezdic in pogosta izguba zvezdic".

• Storitve celotnega življenjskega cikla: Nudimo tehnično podporo na enem mestu – od predprodajnih simulacij ujemanja impedance in napotkov za postavitev antene do hitre analize okvarjenih izdelkov po prodaji.

pogosta vprašanja

V1: Ali se lahko keramične antene v različnih frekvenčnih pasovih uporabljajo zamenljivo?

O: Ne. Antene GNSS in antene 2,4G/5,8G uporabljajo različne vrste polarizacije in mehanizme delovanja. Antene GNSS so običajno RHCP, medtem ko so antene 2,4G/5,8G linearno polarizirane. Neusklajenost med polarizacijo in frekvenco povzroči znatno poslabšanje signala ali izgubo zaklepanja satelita.

V2: Zakaj velikost antene vpliva na delovanje?

O: Učinkovitost keramične antene je povezana z efektivno sevalno površino in dielektrično konstanto. Večja prostornina keramike na splošno izboljša ojačanje in občutljivost. Vendar pa je pri kompaktnih zasnovah zmogljivost mogoče delno optimizirati z nastavitvijo antene in zasnovo ozemljitvene ravnine.

V3: Kakšna je impedanca zunanje antene GPS?

O: Standardna konstrukcijska impedanca je 50 Ω, ki se običajno uporablja v sprednjih sistemih GNSS RF. Vrednosti impedance po meri so lahko podprte glede na zahteve za ujemanje na ravni sistema.

V4: Kako se preveri učinkovitost namestitve?

O: Vrednotenje običajno temelji na meritvah sprejemnika GNSS, kot so število satelitskih zajemov, SNR (razmerje med signalom in šumom) in čas hladnega zagona v pogojih odprtega neba. Za stabilno delovanje se v standardnem testnem okolju pričakuje več satelitskih zaklepanja in dosledne vrednosti C/N0
