FPC v primerjavi s PCB antenami: ključne razlike za kompaktne elektronske naprave

Izbira antene za kompaktno elektronsko napravo vključuje več kot iskanje komponente, ki ustreza razpoložljivemu prostoru. Antena mora delovati s postavitvijo PCB naprave, ohišjem, delovno frekvenco in okoliškimi komponentami.

Antene FPC in antene PCB sta dve možnosti za vgrajene brezžične modele. Oba se lahko uporabljata v kompaktni elektroniki, vendar se razlikujeta po konstrukciji, zahtevah za namestitev in načinu prileganja v proizvodni proces.

Za inženirje, ki razvijajo naprave IoT, tablice, nosljivo elektroniko in brezžične terminale, lahko zgodnje razumevanje teh razlik pomaga preprečiti nepotrebne spremembe dizajna med izdelavo prototipov.

Kaj je FPC antena?

Antena FPC uporablja prevodni vzorec na prožnem substratu tiskanega vezja. Njegova tanka struktura omogoča namestitev v ustrezne ozke prostore ali vzdolž določenih ukrivljenih površin znotraj elektronskega ohišja.

To je lahko uporabno, kadar glavno tiskano vezje ne zagotavlja dovolj primernega prostora za anteno ali ko ohišje naprave zahteva drugačen položaj vgradnje.

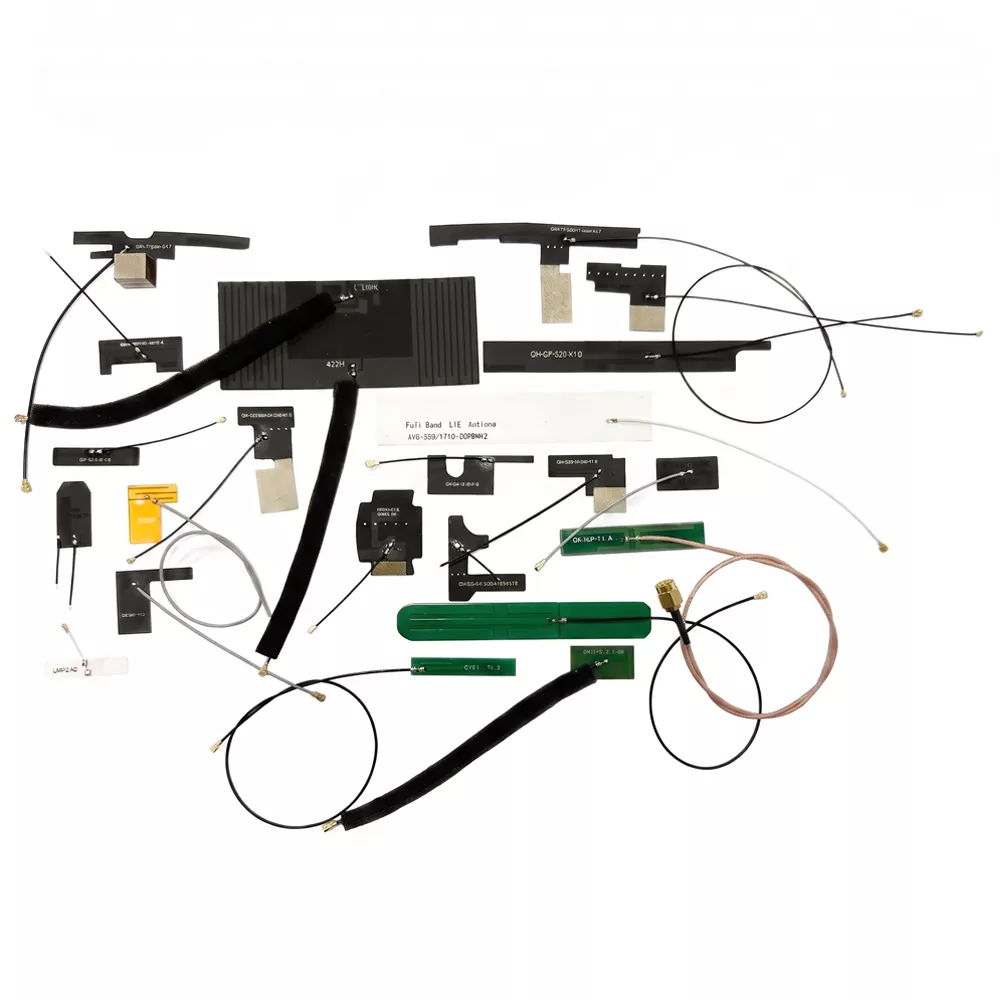

Tipične aplikacije vključujejo nosljivo elektroniko, ročne terminale, prenosne naprave in kompaktno IoT opremo. TheDomet antene FPCpodjetja Qianmu pokriva rešitve vgrajene antene za različne brezžične aplikacije, s specifikacijami, izbranimi glede na zahteve naprave.

Pri ocenjevanju antene FPC bi morali inženirji preveriti njene dimenzije, delovno frekvenco, možnosti kablov in konektorjev, način namestitve in oddaljenost od bližnjih kovinskih komponent.

Kaj je PCB antena?

PCB anteno tvori prevodni vzorec na tiskanem vezju. Odvisno od zasnove je lahko integriran v glavno tiskano vezje ali nameščen na namenski plošči.

Ta pristop lahko zmanjša potrebo po ločeni komponenti antene, ko ima vezje dovolj prostora za sevalni element in njegov zahtevani odmik. Pogosto se upošteva za brezžične module, IoT krmilnike, opremo pametnega doma in druge izdelke z razmeroma stabilno postavitvijo plošče.

Vendar pa PCB antena ni samodejno cenejša ali bolj zmogljiva možnost. Njegovi rezultati so odvisni od geometrije antene, ozemljitvene plošče, materialov plošče, bližnjih komponent in končnega ohišja.

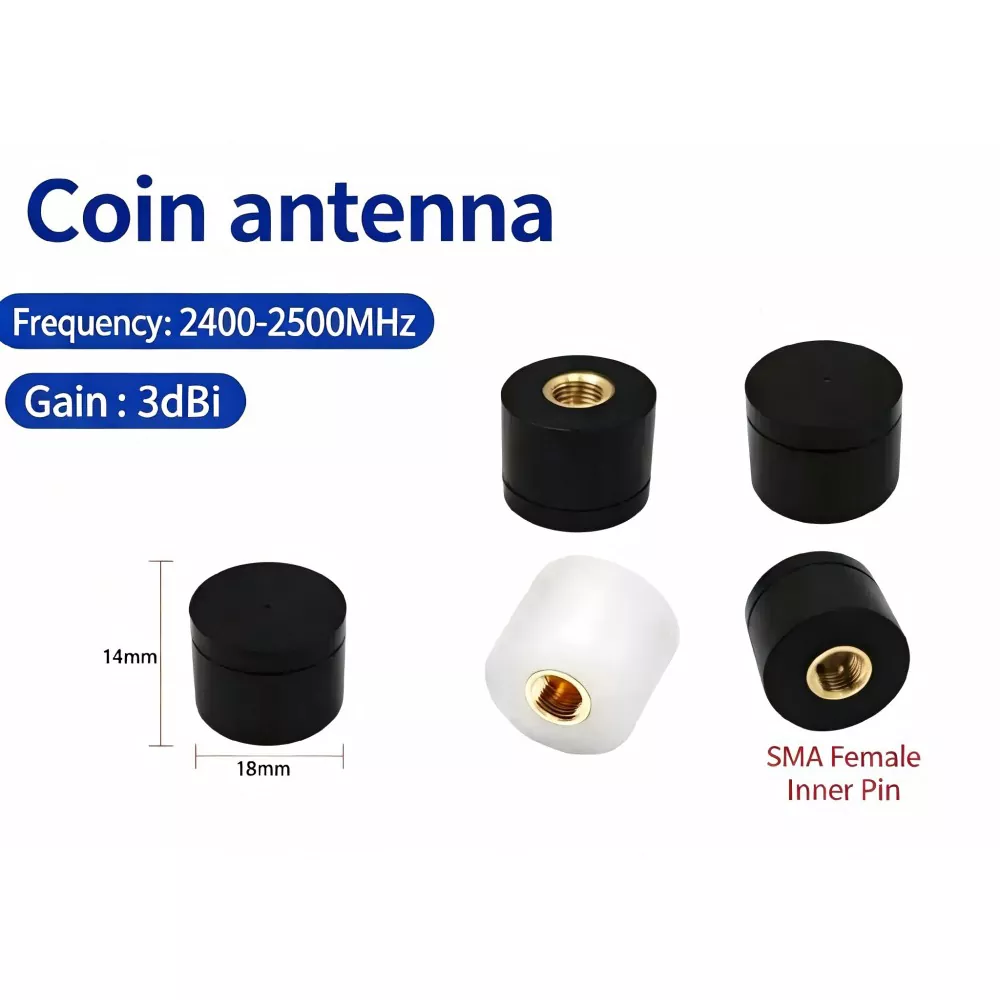

Qianmujevarešitve vgrajene antenevključujejo pristope, ki temeljijo na FPC in PCB, za različne strukture naprav.

FPC antena v primerjavi s PCB anteno: ključne razlike

Praktična razlika je v tem, kako se vsaka antena prilega izdelku. Antena FPC zagotavlja več svobode pri namestitvi, medtem ko lahko antena PCB poenostavi integracijo, ko je vezje zasnovano okoli nje.

Nobena vrsta ne zagotavlja boljše brezžične zmogljivosti brez testiranja v predvideni napravi.

1. Prostor za namestitev in mehanska zasnova

Razpoložljivi prostor je pogosto prvi dejavnik, ki ga je treba oceniti.

FPC anteno lahko postavite vzdolž stene ohišja ali znotraj ozkega notranjega območja, pod pogojem, da so upoštevane omejitve upogiba antene, pogoji namestitve in električne zahteve. To je lahko koristno v napravah, kjer baterija, zaslon in matična plošča zasedajo večino razpoložljivega prostora.

PCB antena potrebuje primerno območje na tiskanem vezju. Njegova postavitev mora upoštevati sevalni element, ozemljitveno ploščo in oddaljenost od drugih komponent.

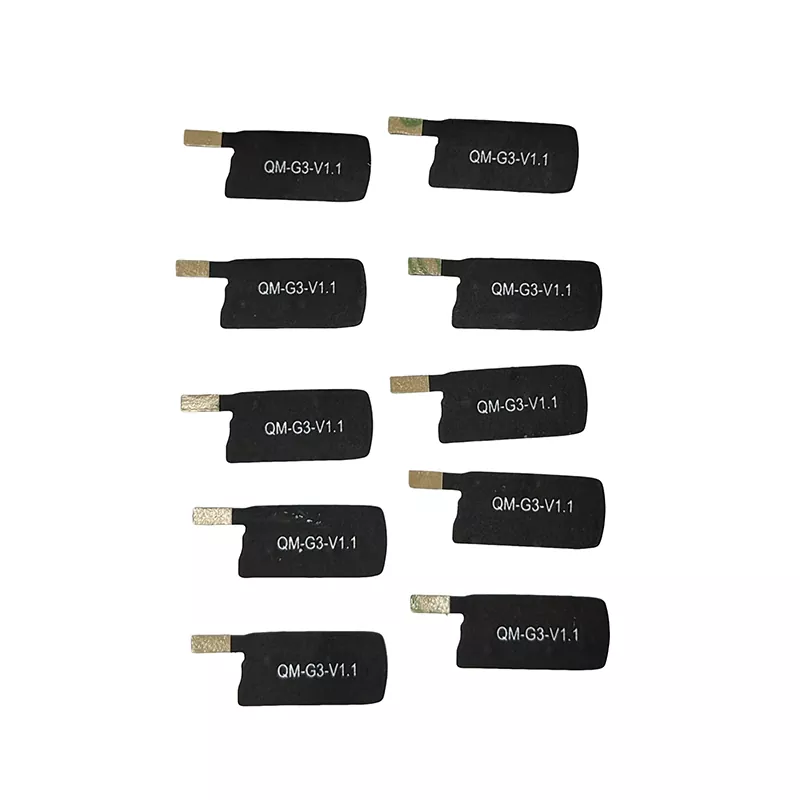

Na primer, tablični računalnik s tesno zloženo notranjo postavitvijo bi lahko imel koristi od ocenjevanja prilagodljive antene, ki jo je mogoče namestiti stran od območij gneče. QianmujevaIzjemno tanka tablična antena FPCje ustrezen izdelek, ki ga je treba pregledati pri ocenjevanju te vrste integracije.

Končna izbira mora temeljiti na celotni mehanski zasnovi in ​​ne le na dimenzijah antene.

2. RF zmogljivost in stabilnost signala

Fleksibilna antena ne zagotavlja samodejno močnejšega sprejema in antena, integrirana v PCB, ni nujno bolj stabilna.

Zmogljivost je odvisna od delovne frekvence, geometrije antene, ujemanja impedance, ozemljitvene reference, materialov ohišja in okoliških komponent. Baterije, kovinski nosilci, zasloni in kabli lahko vplivajo na nameščeno anteno.

Pred izbiro antene morajo inženirji potrditi naslednje parametre:

• Delovna frekvenca in zahtevana pasovna širina

• Impedanca in VSWR

• Dobiček in vzorec sevanja

• Oddaljenost od ozemljitvene ravnine in antene

• Zahteve za priključek in napajalni kabel

• Zmogljivost v končnem ohišju

Pri kompaktnih brezžičnih napravah je testiranje antene v dejanskem položaju namestitve še posebej pomembno. Rezultati, dobljeni s samostojno anteno, morda ne predstavljajo njene učinkovitosti, potem ko je antena sestavljena v končni izdelek.

3. Stroški izdelave in montaže

Skupni stroški so odvisni od celotne zasnove naprave, ne le od cene antene.

Antena PCB lahko zmanjša število ločenih komponent in korakov sestavljanja, če se prilega obstoječi postavitvi plošče. Če pa zasnova zahteva spremembe dimenzij PCB, napeljave ali postavitve komponent, lahko te spremembe povečajo razvojno delo.

Antena FPC je ločena komponenta in lahko zahteva dodatne pritrdilne materiale, kabel ali konektor. Kljub temu je lahko bolj praktičen, če se izogne ​​večjemu preoblikovanju tiskanega vezja ali ohišja.

Za projekte OEM primerjajte naslednje stroške:

• Izdelava antene

• PCB in modifikacije ohišij

• Kabli, konektorji in montažni materiali

• Montaža in pregled

• Testiranje prototipa in RF nastavitev

• Obseg proizvodnje in pričakovano povpraševanje

Zahtevanje ponudb na podlagi istih tehničnih zahtev zagotavlja uporabnejšo primerjavo kot presojanje obeh tehnologij na podlagi cen osnovnih komponent.

4. Katera antena je primerna za vašo aplikacijo?

Ustrezna zasnova je odvisna od fizične zgradbe naprave in brezžičnih zahtev.

Nosljive in prenosne naprave:Anteno FPC je morda vredno oceniti, če je ohišje ukrivljeno ali če notranja postavitev pušča omejen prostor za togo strukturo antene.

Pametni dom in izdelki IoT:Obe možnosti sta lahko primerni. Odločitev je odvisna od brezžičnega standarda, postavitve plošče, ohišja in postopka sestavljanja.

Industrijska brezžična oprema:Antena PCB lahko dobro deluje, če je postavitev plošče fiksna in je na voljo dovolj prostora. Antena FPC je lahko uporabna, kadar je prostor za namestitev omejen.

Tablični in ročni terminali:Fleksibilna antena lahko zagotovi dodatne možnosti pozicioniranja, zlasti kadar je notranja struktura natrpana. Končna izbira še vedno zahteva validacijo RF.

Qianmujevapaleto izdelkovvključuje kategorije notranjih in zunanjih anten za različne brezžične aplikacije. Pregled razpoložljivih struktur izdelkov poleg risb naprave lahko pomaga zožiti ustrezne možnosti.

5. Katere informacije so potrebne za anteno po meri?

Preden zahtevate ponudbo ali prototip, pripravite ključne podrobnosti predvidene uporabe:

1. Frekvenčni pas:Določite zahtevane delovne frekvence in brezžične standarde.

2. Razpoložljive dimenzije:Navedite največjo velikost antene in razpoložljivo območje za namestitev.

3. Struktura naprave:Delite risbe PCB, dimenzije ohišij in položaje bližnjih kovinskih komponent ali baterij.

4. RF zahteve:Določite ciljno impedanco, pasovno širino, VSWR, ojačanje in druga ustrezna merila delovanja.

5. Način povezave:Preverite, ali zasnova potrebuje neposredno povezavo tiskanega vezja, koaksialni kabel, priključek IPEX ali drug vmesnik.

6. Zahteve za testiranje:Navedite morebitne zahtevane meritve RF ali validacijo na ravni izdelka.

7. Proizvodni načrt:Navedite količino prototipa, pričakovani obseg naročila in urnik razvoja.

Te podrobnosti pomagajo ugotoviti, ali je FPC antena, PCB antena ali druga vgrajena struktura antene primerna za projekt.

Pogosto zastavljena vprašanja

Ali je antena FPC boljša od antene PCB?

Ne v vsaki aplikaciji. Antene FPC zagotavljajo večjo prilagodljivost pri fizični postavitvi, medtem ko lahko antene PCB poenostavijo integracijo, ko postavitev plošče zagotavlja dovolj prostora. Pravilna izbira je odvisna od strukture naprave in RF zahtev.

Ali lahko antene FPC in PCB podpirajo Wi-Fi in Bluetooth?

ja Oba sta lahko zasnovana za aplikacije Wi-Fi in Bluetooth, vključno z izdelki 2,4 GHz. Združljivost je odvisna od zasnove antene, pasovne širine, ujemanja in pogojev namestitve.

Ali PCB antena vedno stane manj?

Ne. PCB antena lahko zmanjša ločene komponente in montažo, vendar lahko preoblikovanje PCB poveča stroške razvoja. Antena FPC je morda bolj ekonomična, če se izogne ​​večjim spremembam matične plošče ali ohišja.

Kaj vpliva na delovanje vgrajene antene?

Delovna frekvenca, geometrija antene, ozemljitvena plošča, ujemanje impedance, materiali ohišja in bližnje komponente lahko vplivajo na delovanje. Testiranje v končani napravi je bistveno.

Ali lahko Qianmu zagotovi prilagojeno FPC anteno?

Stran z anteno FPC podjetja Qianmu opisuje razpoložljive možnosti prilagajanja, vključno z dimenzijami, frekvenco, priključki, kabli in načini namestitve. Končne specifikacije je treba potrditi glede na RF in mehanske zahteve projekta.

Izbira med FPC in PCB antenami

Odločitev med anteno FPC in anteno PCB se mora začeti s postavitvijo naprave, delovno frekvenco in zahtevano brezžično zmogljivostjo. Prilagodljivost namestitve, korake sestavljanja in skupne stroške razvoja je treba nato oceniti skupaj.

Pri kompaktnih elektronskih izdelkih lahko zgodnja potrditev položaja antene in preizkušanje zasnove v predvidenem ohišju zmanjša spremembe, ki bi se jim lahko izognili pozneje v razvoju.

Če želite oceniti primerno možnost, preglejte Qianmujeve antenske rešitve FPC in druge možnosti vgrajene antene skupaj z zahtevami vaše naprave.
