GPS zunanja antena

Zunanja antena GPS je samostojna radiofrekvenčna komponenta, zasnovana posebej za sprejem šibkih RF signalov iz globalnih satelitskih navigacijskih sistemov (GNSS), vključno z GPS, Beidou, GLONASS, Galileo in drugimi satelitskimi sistemi. Za razliko od vgrajenih anten je od glavne naprave ločen s koaksialnim kablom. Ta zasnova presega fizične omejitve zaščite ohišij opreme, kar omogoča namestitev antene na odprtih zunanjih območjih ali na strehah vozil za optimalno vidno polje (FOV) satelitov.

kako deluje

 RF signali, ki jih prenašajo sateliti GPS, so izredno šibki, ko dosežejo tla (običajno v razponu od -125 dBm do -160 dBm). Visokokakovostna zunanja antena GPS zagotavlja učinkovit zajem signala prek naslednjega mehanizma:

1. Ujemanje z desno krožno polarizacijo (RHCP).

Antena ima posebno mikrotrakasto zasnovo, ki se popolnoma ujema z desnimi krožnimi polarizacijskimi značilnostmi satelitskih signalov, s čimer se odpravi oslabitev signala, ki jo povzročijo spremembe orientacije naprave.

2. Tihošumni ojačevalnik LNA

Vgrajen visoko zmogljiv LNA (tihošumni ojačevalnik), ki ojača šibke signale, hkrati pa ohranja izjemno nizko vrednost hrupa (običajno <2 dB) in kompenzira vstavljeno izgubo, ki nastane med dovodnim prenosom.

3. Zasnova proti večpotnim motnjam

Z optimizacijo ozemljitvene ravnine in strukture dušilne tuljave se signali motenj na nizki nadmorski višini, ki se odbijajo od zgradb ali tal, učinkovito zadušijo.

Osnovne prodajne točke

Kot podjetje, ki je globoko zakoreninjeno na področju RF, Kitajska dobro znani proizvajalec anten, je naš izdelek pokazal pomembne prednosti pri dejanskem testiranju:

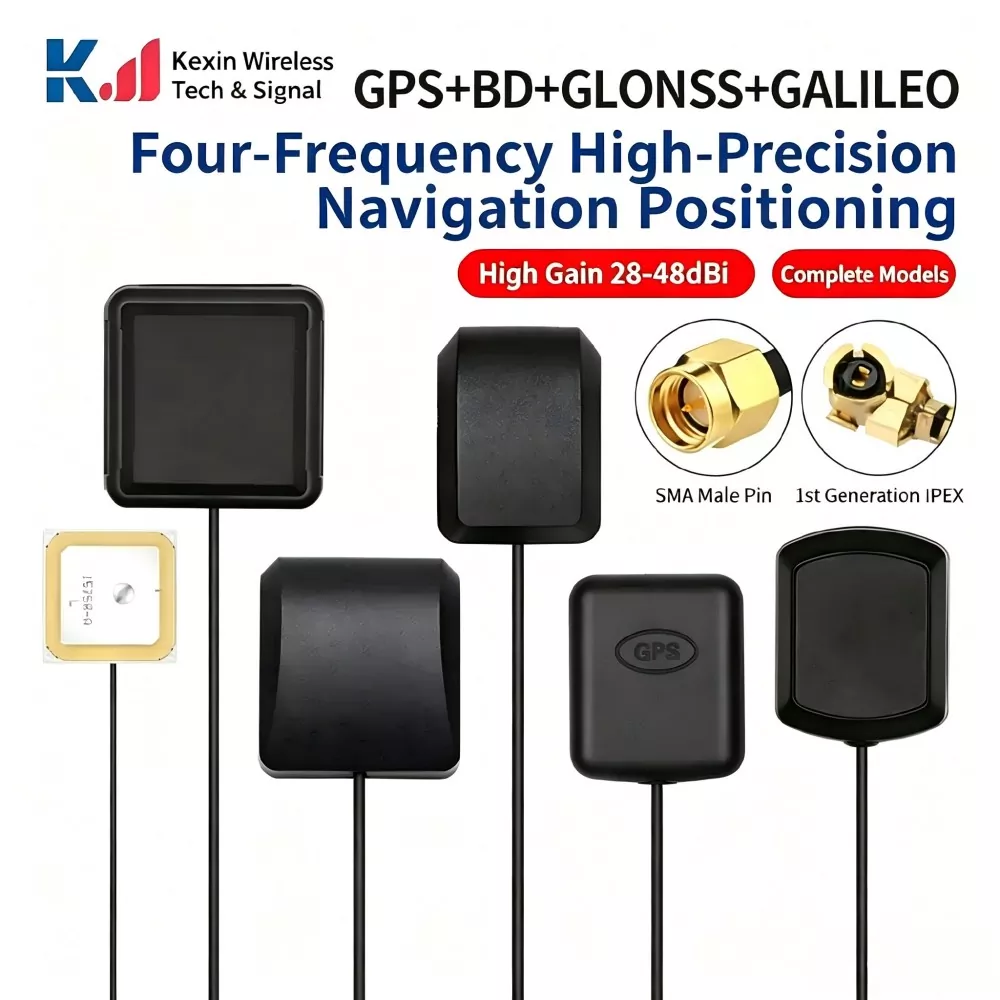

• Večsistemska združljivost v celotnem frekvenčnem pasu

Podpira polnofrekvenčne pasove L1/L2/L5/L6 in L-pas, brezhibno integracijo s sistemi, kot so GPS, BeiDou in Galileo, za izpolnjevanje zahtev glede visoko natančnega določanja položaja RTK.

• Izjemna zmogljivost proti motnjam

Izmerjeni podatki kažejo, da tudi v zapletenih urbanih kanjonih ali v bližini visokonapetostnih oddajnih stolpov zmožnost zatiranja izven pasu ostaja odlična, kar učinkovito zmanjšuje tveganje izgube sistema.

• Standard industrijske zaščite

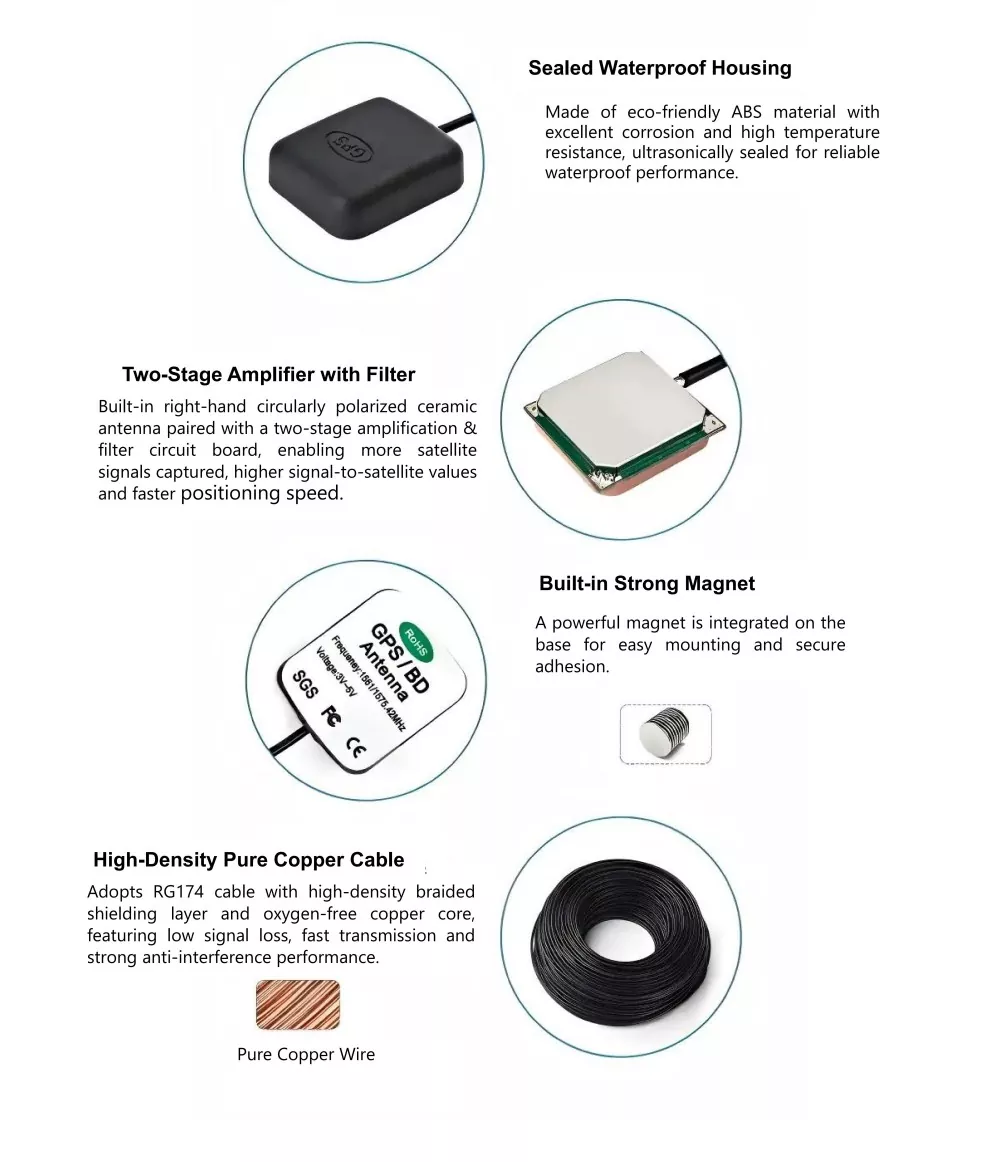

Ima ultrazvočno inkapsulacijo in dvojno vodoodporno zasnovo, ki dosega stopnjo zaščite IP67 in ohranja stabilno delovanje tudi v ekstremnih okoljih od -40 ℃ do +85 ℃.

• Prilagodljive storitve po meri

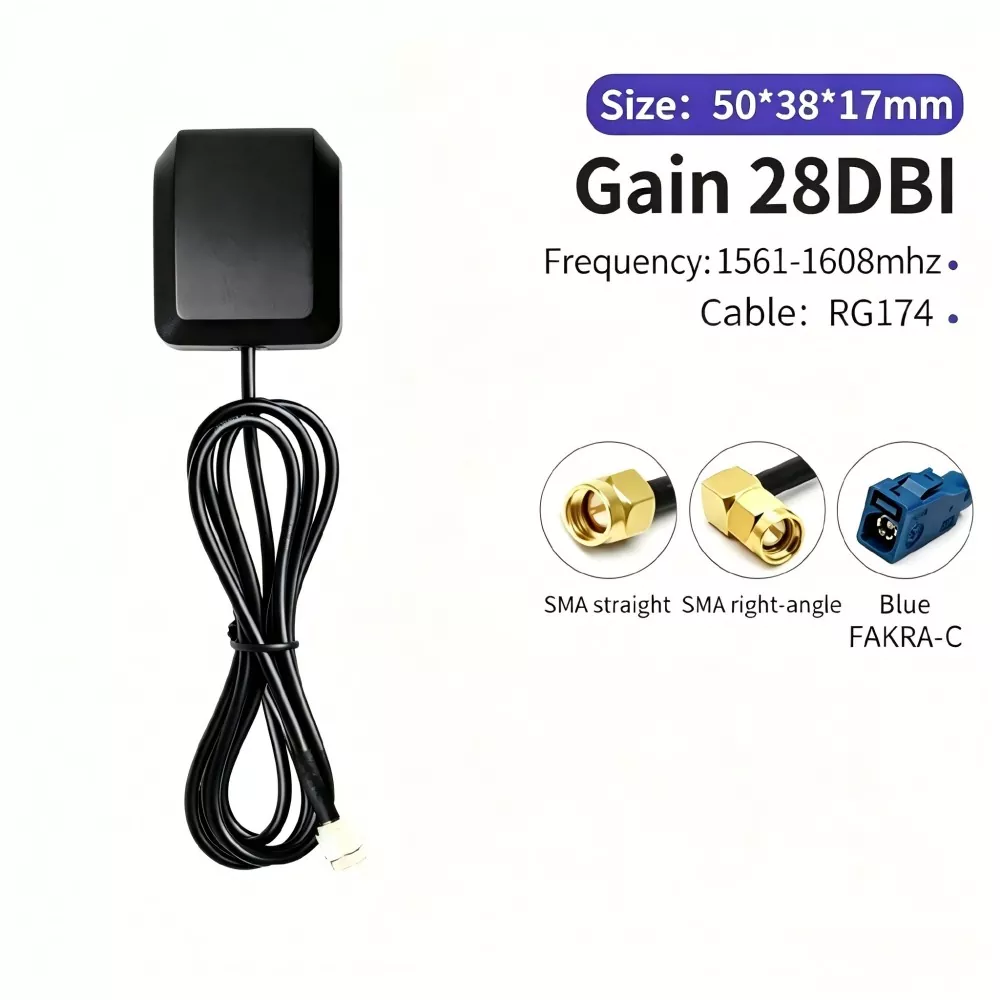

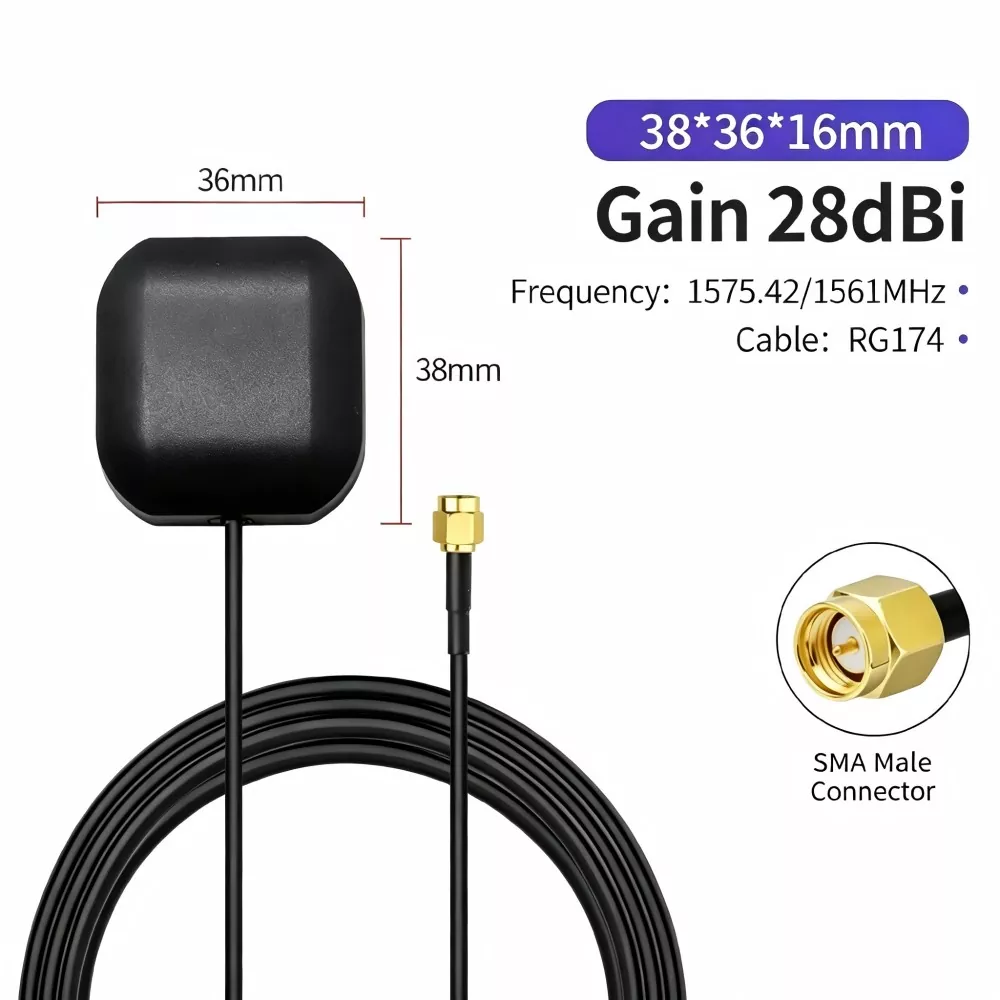

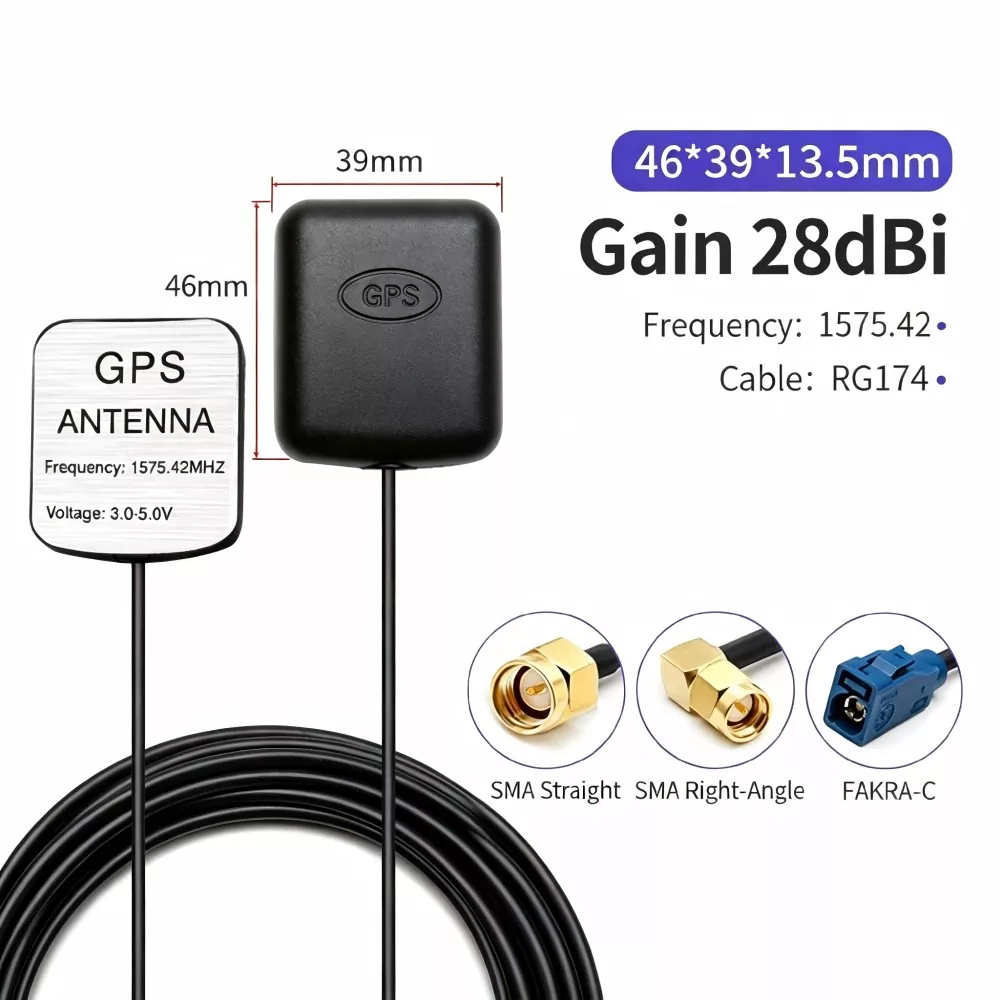

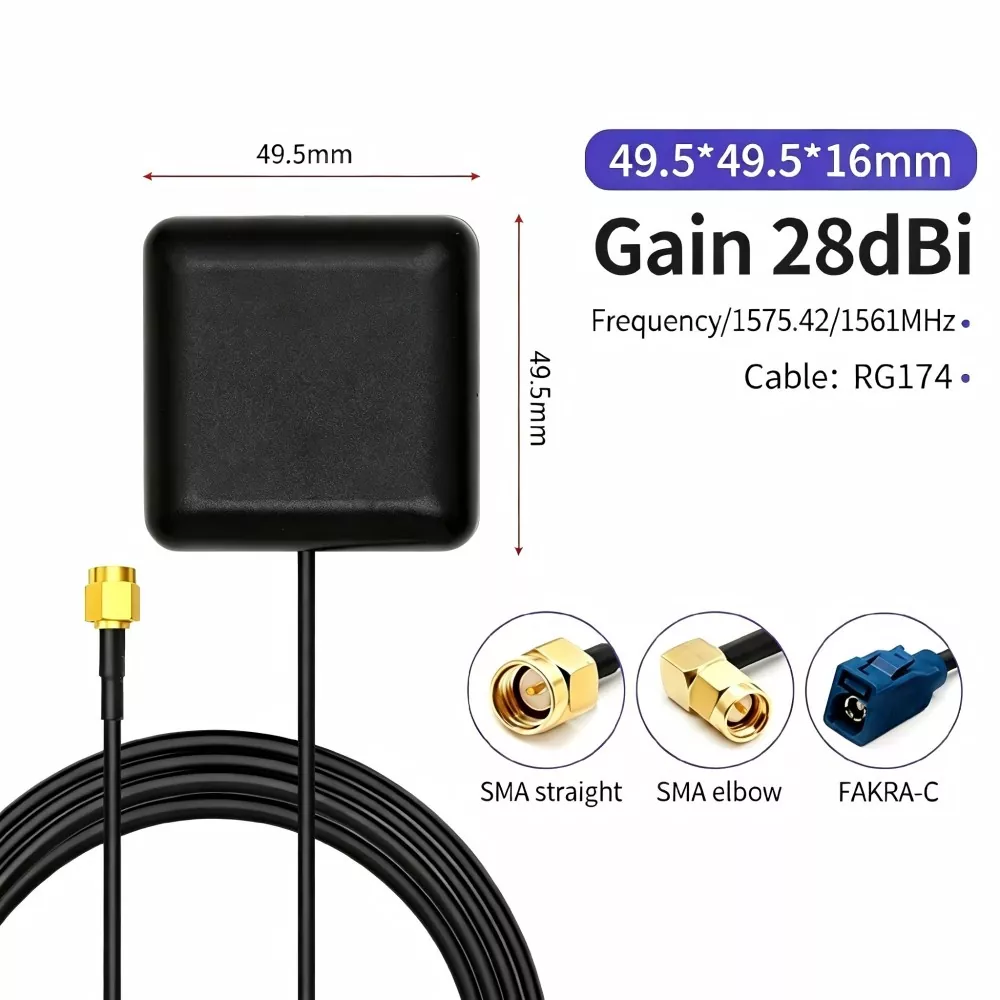

Podpira prilagajanje različnih vmesnikov, kot sta SMA in TNC; dolžino kabla in metode magnetne/vijačne namestitve je mogoče prilagoditi glede na zahteve.

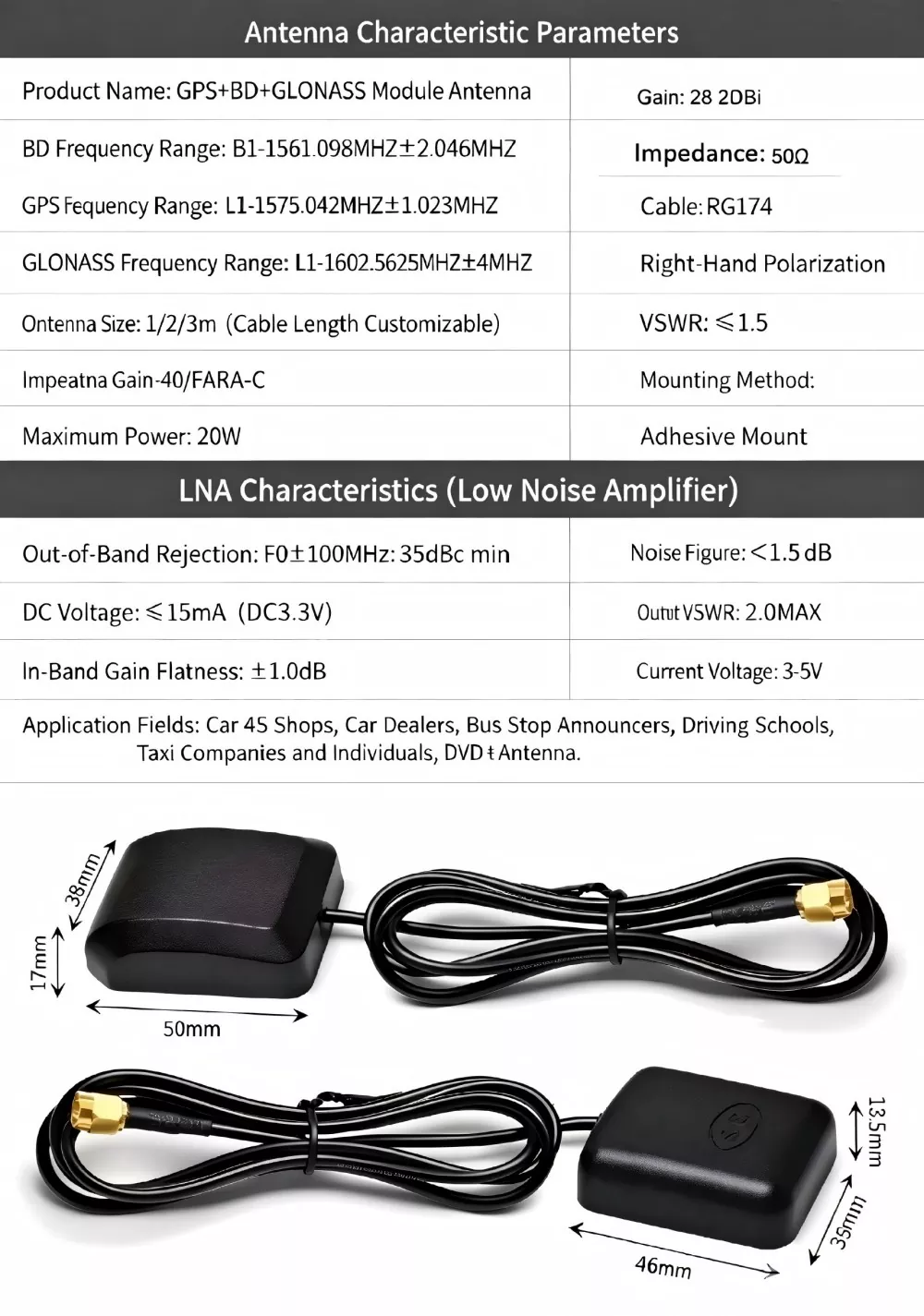

Tehnične specifikacije

Katere naprave so združljive?

Naša zunanja antena GPS se pogosto uporablja na naslednjih področjih:

1. Pametna povezana vozila in ADAS

Nameščen je na strehi vozila in prodre skozi protieksplozijsko folijo avtomobila, da zagotovi pozicioniranje na centimetrski ravni za sisteme za avtonomno vožnjo in upravljanje voznega parka.

2. Precizno kmetijstvo in brezpilotna letala

Nameščen na vrh kmetijskih dronov ali kmetijskih strojev, ima močno odpornost na elektromagnetne motnje, kar zagotavlja natančno samodejno križarjenje in natančno škropljenje pesticidov.

3. Geodetska izmera in časovna sinhronizacija bazne postaje

Kot osrednja komponenta baznih postaj ali sprejemnikov RTK stabilna napaka faznega središča (±2 mm) zagotavlja milimetrsko natančnost meritev.

4. Pomorska in ladijska navigacija

Zasnova, odporna proti koroziji v razpršilu soli, zagotavlja neprekinjene, zanesljive podatke o smeri in položaju tudi v težkih morskih okoljih.

5. Sledenje premoženju IoT

Zasnovan z dolgimi kabli, ga je mogoče enostavno skriti na zunanjost zabojnikov ali velikih strojev, kar omogoča spremljanje logistike po vsem svetu.

Poglobljena primerjava s konkurenčnimi izdelki

Ilustrirani vodnik za namestitev in uporabo

1. Izbira lokacije: anteno namestite na ravno površino z neoviranim pogledom in brez kovinskih motenj (kot je streha avtomobila ali zgornji del opreme).

2. Hidroizolacijska obdelava: Zunanje priključne točke morajo biti zatesnjene s samotaljivim vodoodpornim trakom, nanešenim na način ovijanja "321", da se prepreči odtekanje deževnice po kablu v opremo.

3. Ozemljitev in zaščita pred strelo: preden napajalni kabel vstopi v sobo z opremo ali napravo, je priporočljivo namestiti napajalni odvodnik strele in zagotoviti, da je odvodnik pravilno ozemljen v bližini.

4. Specifikacije ožičenja: pri napeljavi kablov je treba namestiti "odtočne zanke (zavoji v obliki črke U)", da preprečite odtekanje deževnice nazaj.

Kako izbrati pravo zunanjo anteno GPS?

Iščete zanesljivega dobavitelja Takrat je priporočljivo, da se osredotočite na ocenjevanje naslednjih treh točk:

1. Pojasnite zahteve glede frekvenčnega pasu: za osnovno navigacijo preprosto izberite enofrekvenčno anteno L1. Če potrebujete visoko natančnost RTK ali delovanje proti motnjam, se prepričajte, da izberete večfrekvenčno anteno L1/L2/L5.

2. Ocenite okolje namestitve: za uporabo v vozilu ali na prostem sta vodoodporna ocena IP67 in magnetna podlaga najboljša izbira; za fiksne bazne postaje je priporočljiva vijačna namestitev v kombinaciji z dušilno tuljavo za ublažitev večpotij.

3. Preverite izgubo kabla: če dolžina kabla presega 5 metrov, mora dobavitelj zagotoviti kable z majhnimi izgubami; drugače bo dobiček LNA izravnan z izgubo kabla.

Zakaj izbrati nas?

Shenzhen Qianmu Communication Technology Co., Ltd. ni samo proizvajalec zunanjih anten GPS, ampak tudi vaš zaupanja vreden partner RF tehnologije. Imamo lastne neodvisno razvite mikrovalovne brezehoične komore in ekipo izkušenih inženirjev, kar nam omogoča zagotavljanje storitev po meri na enem mestu, ki zajemajo izdelavo prototipov, testiranje in masovno proizvodnjo. Z izkoriščanjem dobro uveljavljenega ekosistema elektronske industrije v Shenzhenu zagotavljamo konkurenčne dobavne roke in stroškovno učinkovite rešitve, hkrati pa ohranjamo odlično kakovost izdelkov.

pogosta vprašanja

V1: Ali je združljiv s sistemom BeiDou?

O: Vsekakor. Naša antena ima zasnovo z več viri in izvorno podpira glavne globalne sisteme GNSS, vključno z GPS, BeiDou, GLONASS in Galileo.

V2: Kolikšna je vaša najmanjša količina naročila (MOQ) kot proizvajalec?

O: Podpiramo prilagodljive možnosti nabave. Za standardne modele sprejemamo poskusna naročila v majhnih serijah. Za modele po meri se obrnite na našo prodajno ekipo, da pridobite najnovejšo ponudbo in specifične informacije o MOQ.

V3: Kako izbirate med aktivno zunanjo GPS anteno in pasivnim modelom?

O: Za avtomobilske aplikacije, industrijske nadzorne sisteme, geodetske projekte in projekte kartiranja ter zunanje aplikacije je potrebna aktivna zunanja antena GPS. Pasivni modeli so primerni samo za zelo kratke notranje razdalje znotraj 1 metra in lahko povzročijo znatno izgubo signala pri daljših kablih. Vsi vodilni modeli tovarne Qianmu imajo aktivne oblike.

V4: Ali lahko antena uporablja podaljšani kabel? Kakšna je največja podprta dolžina?

O: Največja priporočena dolžina standardnega kabla RG174 je 10 metrov. Če dolžina kabla presega 10 metrov, se obrnite na dobavitelja, da ga zamenja z LMR RF kablom z majhnimi izgubami. Tovarna lahko prilagodi tudi zelo dolge antene s kabli do 20 metrov.
