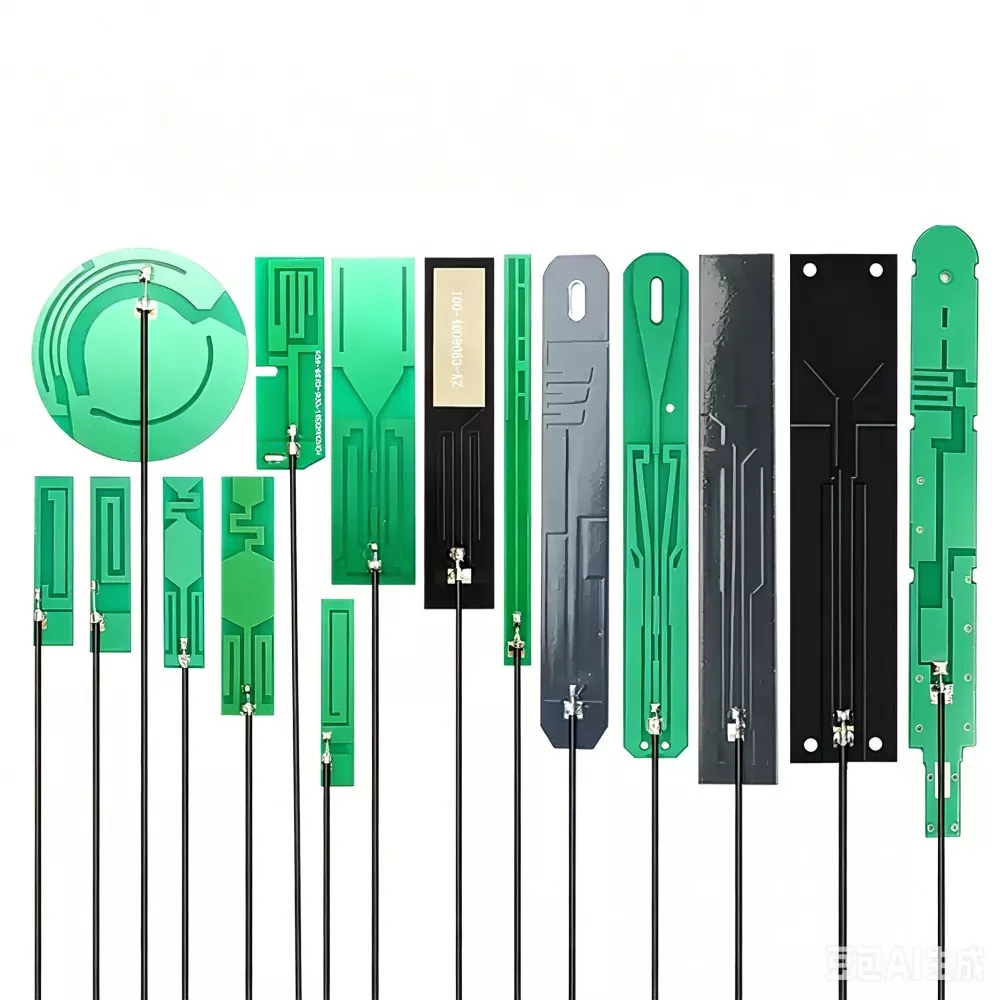

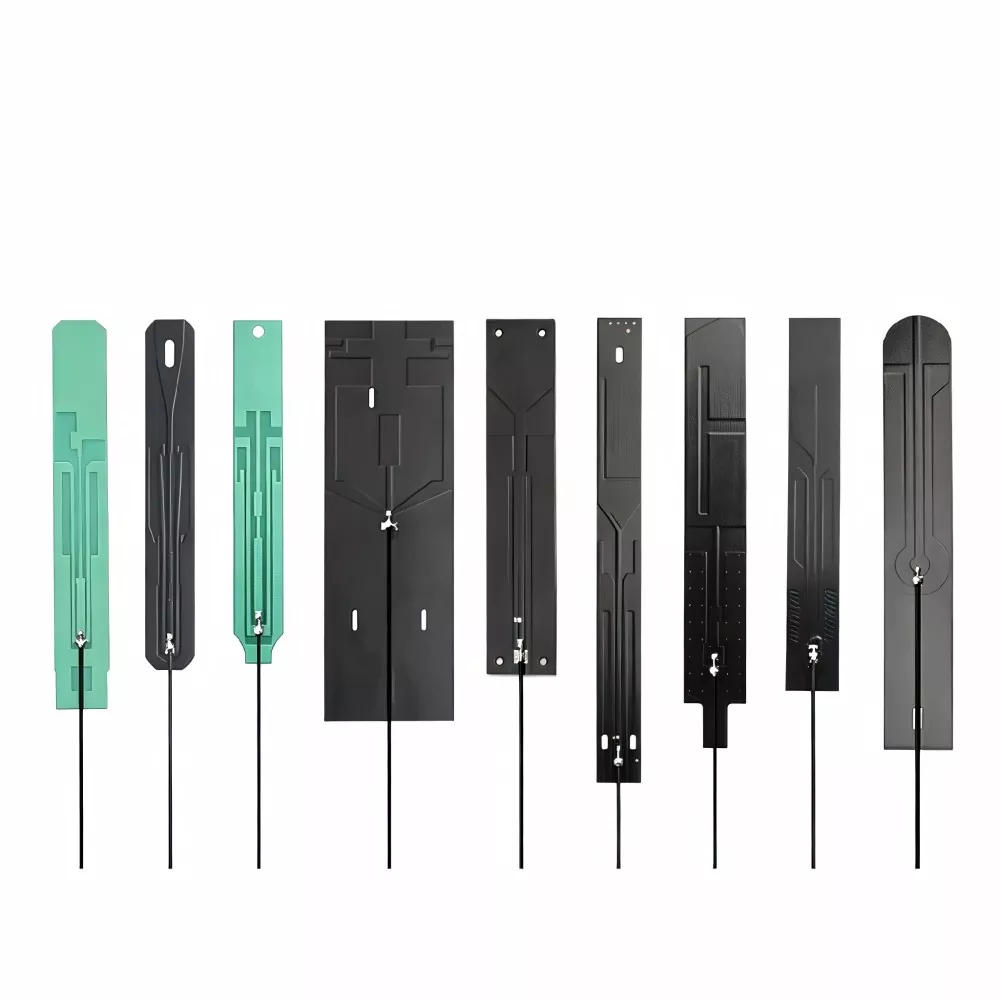

Toga PCB antena
Shenzhen Qianmu Communication Technology Co., Ltd. je zaupanja vreden dobavitelj in proizvajalec togih PCB anten na Kitajskem, ki zagotavlja rešitve iz izvirnega vira za množična naročila in projekte po meri. Specializirani smo za standardne in prilagojene vgrajene antene za aplikacije 2.4G, 5.8G, WiFi, Bluetooth, LTE in LoRa, podprte s strokovno podporo OEM/ODM.
Rigid PCB antena je miniaturna vgrajena brezžična sprejemno-sprejemna antena, izdelana s profesionalno tehnologijo jedkanja, tiskanja in površinske montaže tiskanih vezij. Kot glavna rešitev vgrajene antene na današnjem področju brezžične komunikacije odpravlja odvečno strukturo zunanjih anten in ponuja ključne prednosti, kot so lahek dizajn, miniaturizacija in visoka prilagodljivost. Je idealna izbira za majhne, integrirane in visoko sofisticirane naprave pametne strojne opreme in se pogosto uporablja v IoT, potrošniški elektroniki in industrijskih brezžičnih aplikacijah.
Obseg združljivosti naprave
Z odlično prilagodljivostjo in integracijskimi prednostmi je togo PCB anteno mogoče široko uporabiti v različnih kompaktnih vgrajenih brezžičnih napravah. Primeren je za aplikacije v potrošniški elektroniki, sistemih pametnega doma, industrijskem IoT, komunikaciji v vozilu in varnostni opremi. Tipične združljive naprave vključujejo:
· Pametne naprave za dom: pametni vtiči, pametni sistemi razsvetljave, pametne vratne ključavnice, robotski sesalniki, senzorji za temperaturo in vlažnost ter senzorji za vrata/okna.
· IoT terminalske naprave: prehodi LoRa, moduli NB-IoT, moduli 4G/5G IoT, brezžični zbiralniki podatkov in terminali za določanje položaja.
· Naprave Bluetooth in WiFi: brezžične slušalke, zvočniki Bluetooth, moduli WiFi, brezžične naprave za zrcaljenje zaslona in prenosne pametne nosljive naprave.
· Industrijska krmilna oprema: industrijski brezžični senzorji, avtomatizirani krmilni terminali, industrijski prehodi in brezžični nadzorni moduli.
· Varnostne naprave in naprave, nameščene v vozilu: snemalniki v vozilu, GPS sledilniki vozil, brezžične nadzorne kamere in moduli za brezžični nadzor dostopa.
· Druge kompaktne brezžične naprave: mini daljinski upravljalniki, brezžični termometri, prenosni komunikacijski terminali in druge vgrajene brezžične naprave.
Poudarki osnovnega izdelka
Toga PCB antena ponuja odlično združljivost, kompaktno integracijo in zanesljivo brezžično delovanje, zaradi česar je primerna za širok nabor vgrajenih brezžičnih naprav. Široko se uporablja v sistemih pametnega doma, industrijskih aplikacijah interneta stvari, potrošniški elektroniki, komunikaciji vozil in varnostni opremi.
Glavni uporabni izdelki vključujejo:
· Naprave za pametni dom: pametni vtiči, pametni sistemi razsvetljave, pametne ključavnice, robotski sesalniki, temperaturni senzorji in senzorji za vrata/okna.
· IoT terminali: prehodi LoRa, moduli NB-IoT/4G/5G, brezžični zbiralniki podatkov in terminali za določanje položaja.
· Naprave Bluetooth in WiFi: brezžične slušalke, zvočniki Bluetooth, moduli WiFi, naprave za predvajanje zaslona in pametni nosljivi izdelki.
· Industrijska oprema: industrijski brezžični senzorji, avtomatizacijski terminali, industrijski prehodi in brezžični nadzorni moduli.
· Vozila in varnostne naprave: kamere na armaturni plošči, sledilci vozil, brezžične kamere in moduli za brezžični nadzor dostopa.
· Druge brezžične naprave: mini daljinski upravljalniki, brezžični termometri in prenosne vgrajene komunikacijske naprave.
Podrobne tehnične specifikacije
Standardni model toge PCB antene naše tovarne je bil podvržen obsežnemu laboratorijskemu testiranju in preverjanju vseh parametrov, kar zagotavlja natančne in sledljive specifikacije. Zasnovan je tako, da izpolnjuje zahteve brezžične komunikacije različnih civilnih in industrijskih aplikacij. Ključne specifikacije so navedene spodaj (na voljo so prilagoditve in modifikacije):
|
Postavka parametra |
Standardni tehnični parametri |
|
Delovni frekvenčni pas |
2,4 GHz, 5,8 GHz, 433 MHz, 868 MHz, 915 MHz, LTE polnopasovna združljivost (na voljo je večpasovna prilagoditev) |
|
Karakteristična impedanca |
50Ω (standardna RF impedanca, natančno prilagojena glavnim modulom) |
|
Dobiček antene |
2dBi-5dBi (prilagodljivo na zahtevo, visoko ojačanje neobvezno) |
|
Razmerje stoječih valov VSWR |
≤1,5 (vodilni standard kakovosti v industriji, izjemno nizka izguba signala) |
|
Delovna napetost |
3,3 V/5 V univerzalno |
|
Delovna temperatura |
-40 ℃ ~ +85 ℃ (delovanje pri široki temperaturi, primerno za težka industrijska okolja) |
|
Temperatura skladiščenja |
-50 ℃ ~ +90 ℃ |
|
Material plošče |
Visoko natančna negorljiva plošča FR-4 |
|
Specifikacije velikosti |
Prilagodljivo v standardnih velikostih; na voljo ultra tanki, miniaturni modeli. |
|
Metoda vmesnika |
Patch, spajkanje, IPEX terminal (izbirno) |
Konkurenčne prednosti izdelka v primerjavi s podobnimi izdelki
Trenutno imajo navadni nizkocenovni izdelki na trgu pogosto težave, kot so nenatančna impedanca, znatno slabljenje signala, nedosledni šaržni parametri in slaba odpornost na visoke temperature. Kot profesionalni kitajski proizvajalec togih PCB anten je naša tovarna izvedla obsežne nadgradnje na štirih ključnih področjih – procesna tehnologija, izbira materiala, testiranje in prilagajanje – in ponuja znatne prednosti pred konkurenti.
|
Primerjalna dimenzija |
Standardna toga PCB antena Companion |
Thousand-Eye Communication trda PCB antena |
|
Izbira materiala plošče |
Nizkokakovostne reciklirane plošče so nagnjene k deformacijam in imajo slabo odpornost na visoke temperature. |
Popolnoma nova ognjevarna natančna plošča FR-4, ki se ponaša z visoko temperaturno odpornostjo, preprečevanjem zvijanja in odličnimi izolacijskimi lastnostmi. |
|
Natančnost postopka |
Umetno jedkanje, grobe sledi, velika napaka impedance. |
Popolnoma samodejno lasersko jedkanje, z natančnim usmerjanjem in toleranco impedance ≤ ±1 Ω. |
|
Zmogljivost signala |
Šibka zmogljivost proti motnjam; močno oslabitev signala na dolge razdalje. |
Profesionalno ujemanje in uravnavanje impedance, nizke izgube, visoka odpornost proti motnjam in daljša razdalja prenosa. |
|
Stabilnost serije |
Umetno proizvedeno, s pomembnimi variacijami parametrov od serije do serije. |
Popolnoma avtomatizirana množična proizvodnja, 100-odstotna inšpekcija vzorčenja parametrov in izjemno visoka doslednost serije. |
|
Storitev po meri |
Podprti so samo standardni modeli; prilagoditev traja dolgo časa in je draga. |
Podpira polno dimenzijsko prilagajanje, brezplačno načrtovanje shem, hitro izdelavo prototipov in kratek cikel množične proizvodnje. |
|
Pregled nadzora kakovosti |
Ni popolnega postopka testiranja, visoka stopnja napak. |
Večstopenjski inšpekcijski postopek, testiranje v resničnem okolju, stopnja napak < 0,1 %. |
Navodila za namestitev in uporabo
Preprosta namestitev in prilagodljiva združljivost brez zapletenega odpravljanja napak. Na voljo so trije standardni načini namestitve, ki ustrezajo proizvodnim zahtevam različnih naprav, kar zagotavlja gladek in učinkovit postopek namestitve.
Površinska montaža
Anteno, ki je primerna za obsežno proizvodno opremo SMT, je mogoče neposredno namestiti in spajkati na določen položaj matične plošče naprave z uporabo stroja za pobiranje in namestitev, kar omogoča avtomatizirano sestavljanje z visoko učinkovitostjo in doslednostjo. Med namestitvijo antene ne postavljajte v bližino virov motenj, kot so baterije, kovinski zaščitni pokrovi ali visokofrekvenčni čipi. Ohranite vsaj 3 mm razdalje, da zagotovite stabilen prenos signala.
Ročno varjena namestitev
Za prototipe majhnih serij, testiranje in popravila je mogoče uporabiti ročno spajkanje za natančno poravnavo antenskih blazinic z RF spajkalnimi točkami na matični plošči. Uporabite metode nizke temperature in hitrega spajkanja, da preprečite toplotno poškodbo antenskega vezja. Po spajkanju pravilno razporedite ožičenje, da se izognete pretiranemu upogibanju ali stiskanju.
Montaža priključnega spoja
Togo PCB anteno s konektorjem IPEX je mogoče neposredno priključiti na RF vtičnico na matični plošči naprave. Podpira namestitev plug-and-play brez spajkanja, kar omogoča enostavno montažo in odstranitev, zaradi česar je idealen za testiranje prototipov in uporabo opreme v majhnih serijah.
|
Opombe pri namestitvi: Vse toge PCB antene morajo omogočati dovolj prostora, da se izognete kovinskim oviram in bližini električnih vodov; sicer bo to neposredno povzročilo oslabitev signala, zmanjšano občutljivost in poslabšano komunikacijsko zmogljivost naprave. |
Nasveti za izbiro izdelka
Mnogi kupci se lahko srečajo s težavami pri nakupu anten. Nepravilna izbira lahko povzroči šibke signale naprave, težave z združljivostjo in zamude pri projektu. Na podlagi dolgoletnih izkušenj v industriji je naša tovarna razvila strokovne smernice za nakupovanje, ki strankam pomagajo pri pravilni izbiri in se izognejo morebitnim tveganjem.
Ujemite ustrezni frekvenčni pas
Prednost je treba dati izbiri anten glede na delovno frekvenco modula naprave. Za naprave 2.4G izberite enofrekvenčno anteno 2.4G; za dvopasovne naprave izberite dvopasovno anteno 2,4G+5,8G. Nepravilno ujemanje frekvence lahko povzroči izgubo signala ali nestabilen prenos.
Potrdite prostor za namestitev opreme
Izberite standardno velikost ali prilagojeno miniaturno anteno glede na razpoložljiv prostor v napravi. S tem se izognete težavam pri namestitvi, ki jih povzročijo prevelike zasnove, ali nezadostna zmogljivost zaradi neprimernih dimenzij antene.
Upoštevajte delovno okolje
Za splošno civilno uporabo se priporočajo standardni modeli. Za industrijska okolja z visokimi temperaturami ali močnimi elektromagnetnimi motnjami izberite rešitev za ojačano togo PCB anteno, da zagotovite dolgoročno stabilno delovanje.
Preverite točnost parametrov
Bodite pozorni na ključne parametre, kot so VSWR, impedanca in ojačanje. Izogibajte se izdelkom z netočnimi specifikacijami in dajte prednost dobaviteljem, ki lahko zagotovijo dejanska poročila o meritvah in zanesljive podatke o preskusih.
Izberite zanesljivega izvornega proizvajalca
Izberite uglednega proizvajalca anten, ki nudi možnosti prilagajanja, preverjanje kakovosti in poprodajno podporo, da zagotovite stabilno množično proizvodnjo in dosledno delovanje izdelka.
Zakaj izbrati Qianmu Communications?
Z dolgoletnimi izkušnjami v industriji brezžičnih komunikacij je Qianmu Communications kitajski proizvajalec togih PCB anten, ki je zgradil dolgoročna partnerstva s strankami po vsem svetu. Z izkoriščanjem štirih ključnih prednosti – tehnologije, proizvodne zmogljivosti, kakovosti in storitev – smo postali zaupanja vreden dobavitelj za domače in mednarodne stranke.
Profesionalna tehnična ekipa z močnimi zmogljivostmi za raziskave in razvoj
Imamo izkušeno RF inženirsko ekipo, specializirano za nastavitev impedance antene, optimizacijo frekvenčnega pasu in strukturno prilagoditev. Naši strokovnjaki lahko hitro rešijo izzive signalov v različnih napravah in strankam zagotovijo brezplačno optimizacijo antenske rešitve in podporo za odpravljanje napak v prototipu.
Neposredna dobava iz izvorne tovarne s konkurenčno vrednostjo
S standardiziranimi proizvodnimi zmogljivostmi in avtomatizirano opremo odpravljamo nepotrebne posredniške stroške in zagotavljamo znatne cenovne prednosti za množična naročila. Medtem strogo nadzorujemo stopnjo okvarjenih izdelkov, da strankam pomagamo zmanjšati poprodajne stroške.
Močne zmožnosti prilagajanja za različne aplikacije
Nudimo prilagojene antenske rešitve, ki pokrivajo različne frekvenčne pasove, velikosti, strukture in zahteve glede zmogljivosti. S hitro izdelavo prototipov in učinkovitimi zmogljivostmi množične proizvodnje lahko zadovoljimo potrebe nišnih naprav in posebnih delovnih okolij.
Strog nadzor kakovosti in popolna sledljivost izdelkov
Vsaka serija izdelkov je podprta s popolnimi proizvodnimi zapisi in podatki o testiranju, kar omogoča zanesljivo sledljivost. Stabilnost in doslednost naših izdelkov presegata splošne industrijske standarde.
Celovita poprodajna podpora za zanesljivo storitev
Nudimo 24/7 tehnično svetovanje, poročila o inšpekcijskih pregledih in dokumente o kvalifikaciji s pošiljkami. Naša odzivna poprodajna storitev strankam zagotavlja neprekinjeno podporo pri njihovih projektih.
pogosta vprašanja
V1: Ali lahko podpira velikosti in frekvenčne pasove po meri?
O: Vsekakor. Kot profesionalni proizvajalec anten naša tovarna nudi celovite storitve prilagajanja. Razvijemo lahko prilagojene rešitve na podlagi konstrukcijske zasnove vaše naprave, dimenzij namestitve, zahtevanih frekvenčnih pasov in specifikacij ojačenja. Na voljo so brezplačni predlogi rešitev in izdelava vzorcev.
V2: Kaj povzroča slab signal po namestitvi?
O: Najpogostejši razlogi vključujejo nepravilno namestitev, na primer namestitev antene preblizu kovinskih komponent, električnih vodov ali virov motenj čipov ali puščanje premajhnega prostora okoli antene. Poleg tega je treba preveriti frekvenčni pas antene, da se zagotovi združljivost z modulom naprave. Naša tovarna nudi strokovne napotke za uglaševanje za hitro reševanje težav s signalom.
V3: Kakšna je najmanjša količina naročila? Kakšen je dobavni rok?
O: Za standardne izdelke ni minimalne količine naročila. Na voljo so tudi naročila in vzorci po meri majhnih serij. Standardna naročila so lahko dostavljena v istem dnevu, medtem ko velikoserijska proizvodnja običajno traja 7–10 delovnih dni. Proizvodne načrte je mogoče prilagoditi glede na prednostne naloge strank.
V4: Kaj je boljše: toga PCB antena ali običajna palična antena?
O: Za kompaktne vgrajene naprave je zaradi svoje majhnosti, zmožnosti skrite namestitve, visoke integracije in močne prilagodljivosti običajno prednostna izbira toga PCB antena. Za zunanjo opremo, ki zahteva prenos na dolge razdalje, so lahko bolj primerne tradicionalne palične antene.
