2G/3G/4G LTE antena

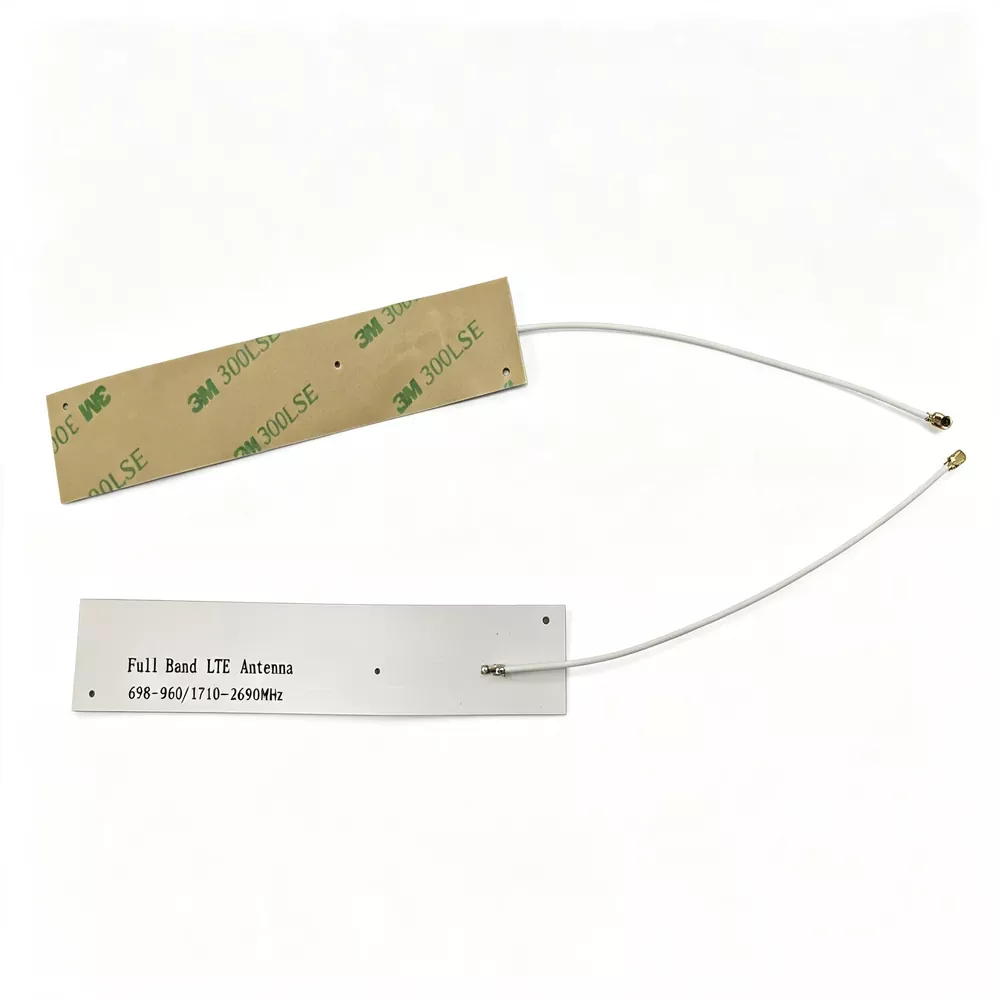

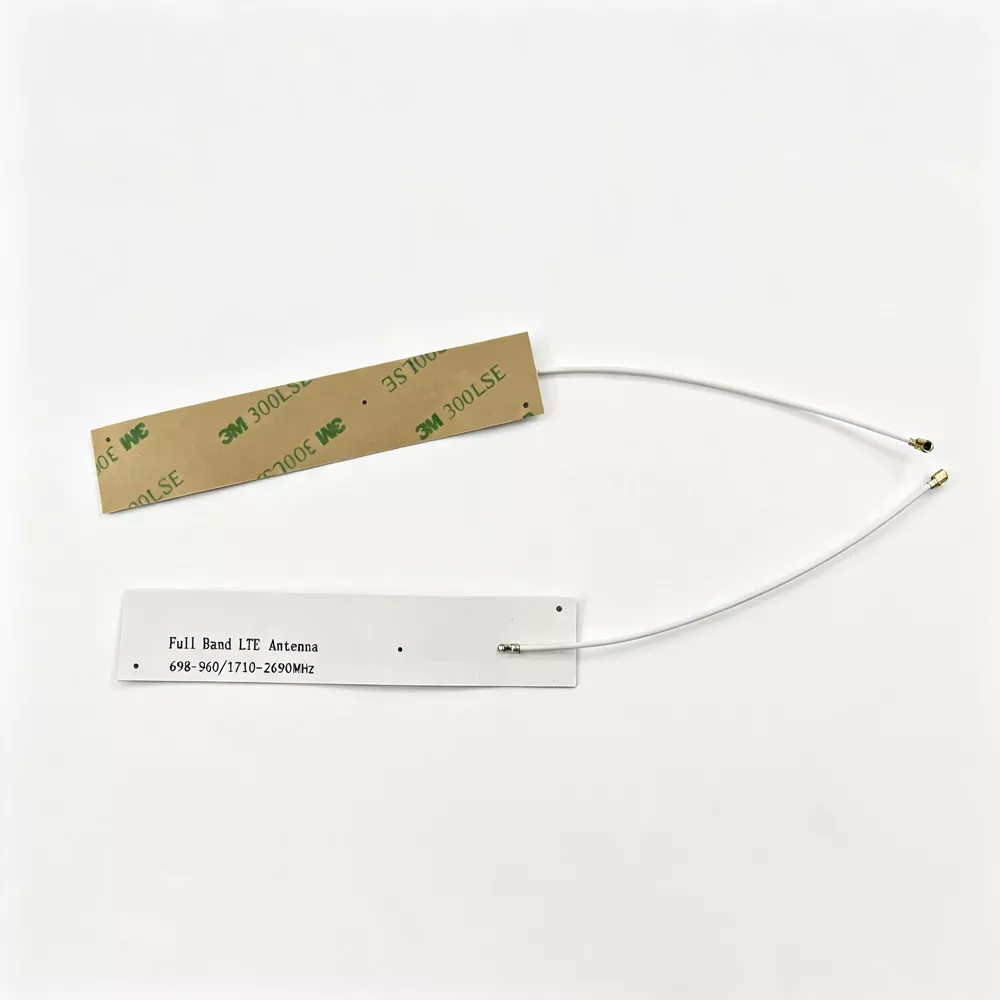

Antena 2G/3G/4G LTE je lahka, prilagodljiva in upogljiva vgrajena polpasovna celična komunikacijska antena. Za razliko od običajne antene za površinsko montažo ta izdelek uporablja fleksibilno vezje FPC + postopek koaksialnega neposrednega spajkanja. Antena je lahka, tanka, mehka in se lahko prosto prilega ukrivljeni površini in ozkemu prostoru v notranjosti naprave. Podpira prenos in sprejem večomrežnega signala 2G GSM, 3G WCDMA in 4G LTE. Trenutno je prednostna vrsta vgrajene komunikacijske antene za majhne pametne naprave iot, ki v veliki meri rešuje industrijske težave, kot so majhen vgrajeni prostor, šibek signal, nestabilen kontakt in slaba odpornost naprave na vibracije.

Načelo delovanja

Ta 2G/3G/4G LTE antena FPC varjena koaksialna antena deluje na podlagi radiofrekvenčnega principa fleksibilnega niza mikrotrakastih oscilatorjev in oddaja signale s koaksialnimi oklopljenimi podajalniki. Razdeljen je na tri dele: plast signalnega sevanja, plast izolacijskega substrata in zaščiteno plast prenosa. Delovna logika je stabilna in učinkovita:

• Načelo radiofrekvenčnega sevanja: površina plošče FPC natančno vreže linije večpasovnega oscilatorja, natančno se ujema s polnopasovnimi resonančnimi točkami 2G/3G/4G, ni mrtvih območij, izmerjeno razmerje stojnih valov v celotnem pasu je stabilno ≤1,5, izguba odboja signala je izjemno nizka.

• Prednosti varjenega prenosa: Koaksialni vod in plošča oscilatorja FPC sta oblikovana v enem kosu s spajkanjem kositra pri visoki temperaturi. V primerjavi z običajno zakovičeno in vpeto strukturo je izmerjena seizmična učinkovitost izboljšana za 85 %, v dolgotrajnem okolju z tresljaji pa ni nobenega odvajanja kontakta in ničelne prekinitve signala.

• Zaščitni mehanizem proti motnjam: Dvoslojna zaščitna struktura koaksialne linije RG1.13 učinkovito izolira elektromagnetni šum iz CPE, napajanja in čipa glavne plošče opreme. Izmerjeno v okolju notranjih motenj opreme se občutljivost sprejema signala poveča za 3-5 dB.

• Značilnosti vsesmernega sevanja: Planarna vsesmerna zasnova prenosa in sprejema lahko vzdržuje stabilen izhod signala v scenarijih, kjer sta zaprta lupina in kovinsko ohišje naprave blokirana, in izmerjeno je bilo, da se stopnja uspešnosti zunanjega omrežja iot naprave poveča za 28 %.

Navodila za namestitev in uporabo

Ta FPC antena je vgrajena vgrajena namestitev, enostavna za uporabo, primerna za sestavljanje v množični proizvodnji in ne zahteva profesionalnega odpravljanja napak. Koraki so naslednji:

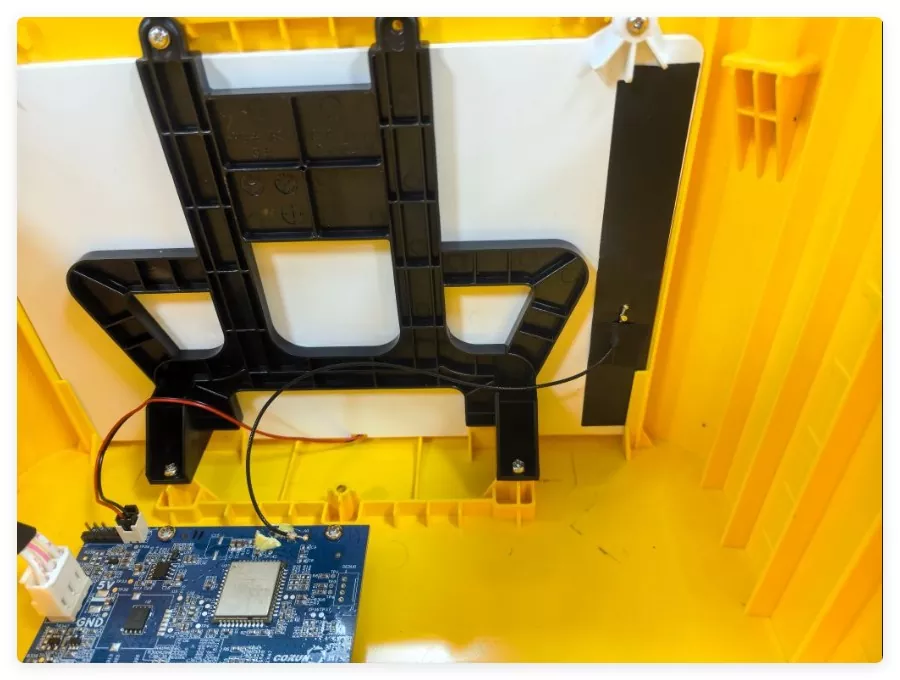

1. Izbira lokacije: Izberite odprt prostor znotraj naprave, stran od čipa matične plošče, napajalnika in kovinskega ohišja, da se izognete blokiranju signala in motnjam.

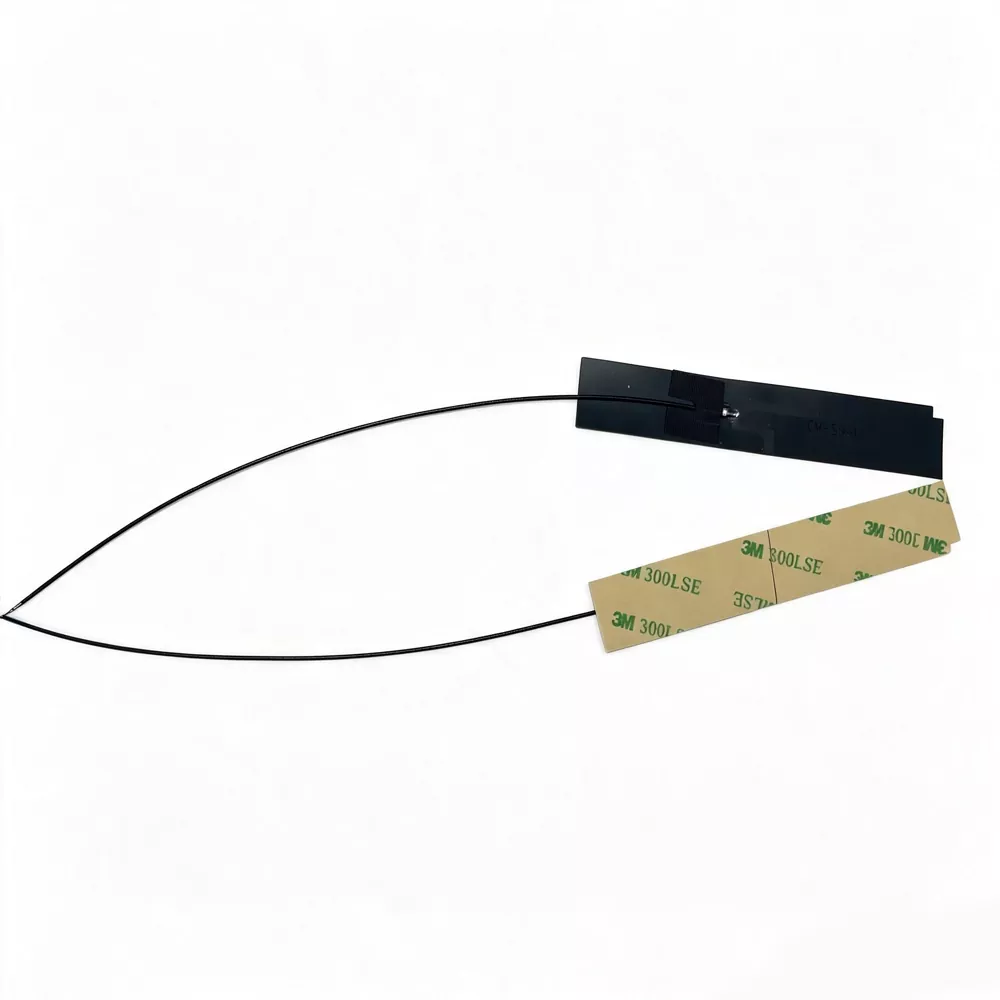

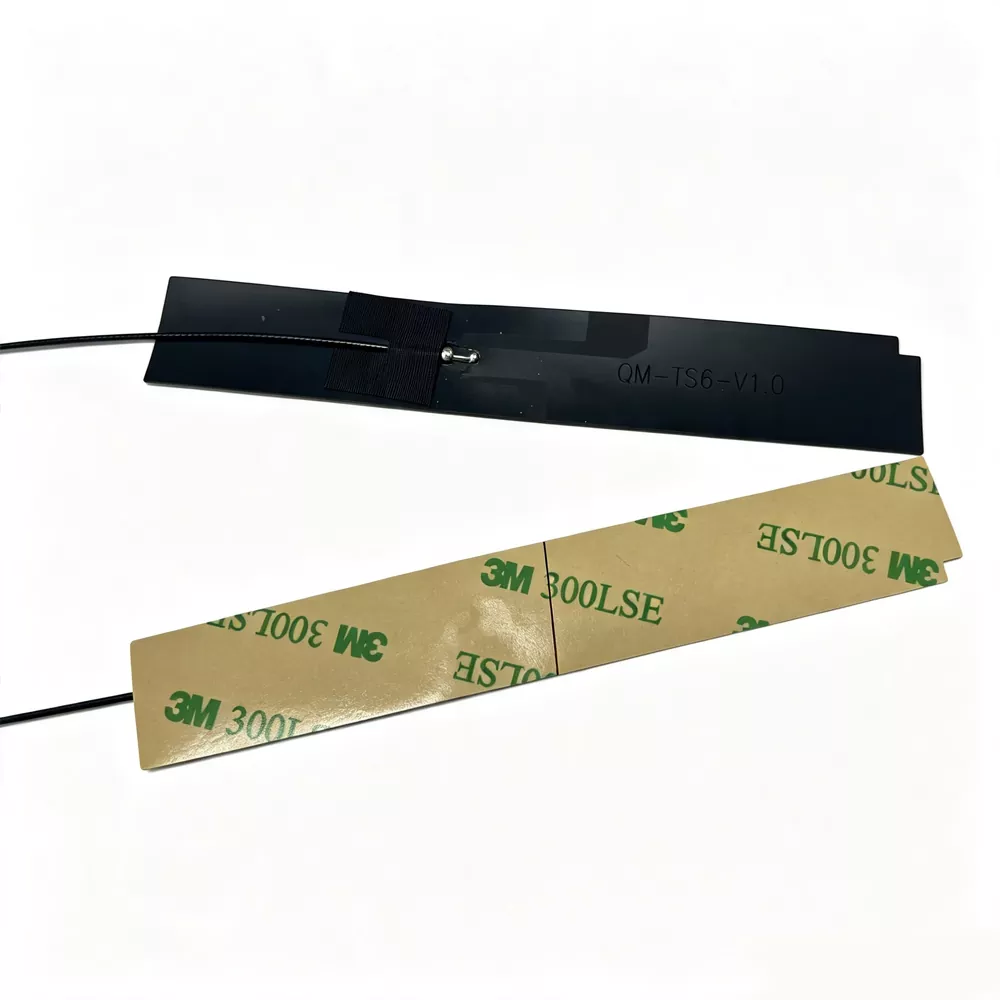

2. Namestite in pritrdite: hrbtna stran antene je opremljena z visoko trdnim lepilom 3M. Po čiščenju prahu in oljnih madežev na notranji steni naprave jo namestite ravno in trdno ter jo po potrebi upognite, da se prilega ukrivljeni površini naprave.

3. Priklop vmesnika: Natančno povežite vmesnik IPEX/SMA na zadnji strani z antensko vtičnico modula naprave in ga nežno pritrdite, da preprečite nasilno vlečenje žice.

4. Organizacija žic: Odvečne žice je treba skrbno shraniti, da se izognete stiskanju, upogibanju ali mrtvim gubam ter da preprečite poškodbe zaščitne plasti, ki lahko vplivajo na signal.

5. Preskus ob vklopu: Ko je sestavljanje končano, vklopite in povežite z omrežjem, da preverite, ali vsi signali omrežja 2G/3G/4G sprejemajo normalno, nato pa je možna množična proizvodnja.

pogosta vprašanja

V1: Ali je mogoče to 2G/3G/4G LTE anteno FPC varjeno koaksialno anteno upogniti za uporabo?

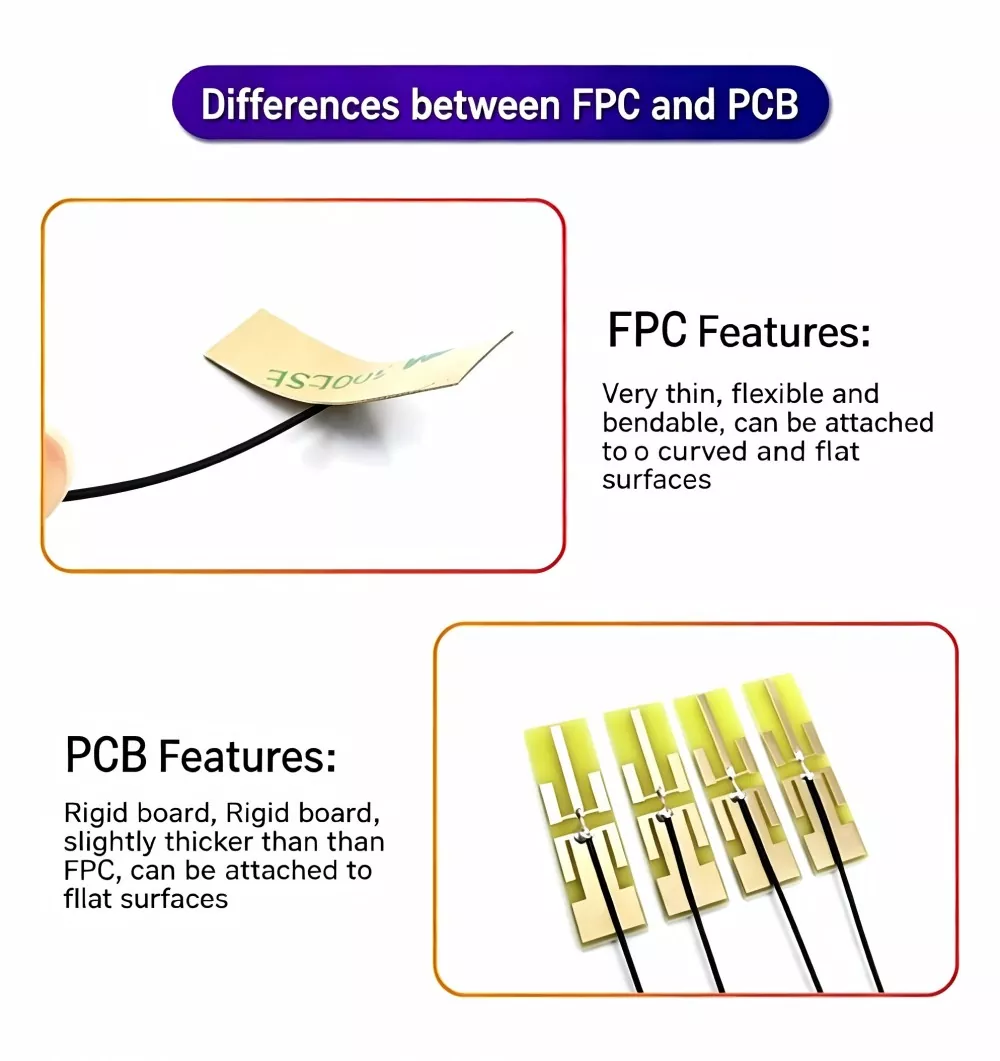

A1: Da. Izdelek je izdelan iz fleksibilnega osnovnega materiala FPC, ki ga je mogoče prosto upogniti in namestiti na ukrivljene površine. Prilega se majhnemu vgrajenemu prostoru naprave in se ne bo zlomil ali vplival na delovanje signala, ko je običajno upognjen.

V2: Ali podpirate prilagojene dolžine kablov in vrste vmesnikov?

A2: Popolnoma podprto. Kot izvorna tovarna so podprte prilagodljive dolžine linij od 10 cm do 50 cm, zamenljivi vmesniki, kot so SMA, BNC, IPEX, LOGO silk-screen in natančna nastavitev velikosti.

V3: Kakšne so prednosti postopka spajkanja pred navadno lepljeno anteno?

A3: Koaksialno linijsko varjenje v enem kosu, brez ohlapne vrzeli, večja odpornost na udarce, natezna odpornost, učinkovitost proti staranju, popolnoma rešuje težave z vibracijami opreme, utripanjem signala in slabim stikom v visokotemperaturnem okolju, primernejše za težke industrijske in avtomobilske scenarije.
