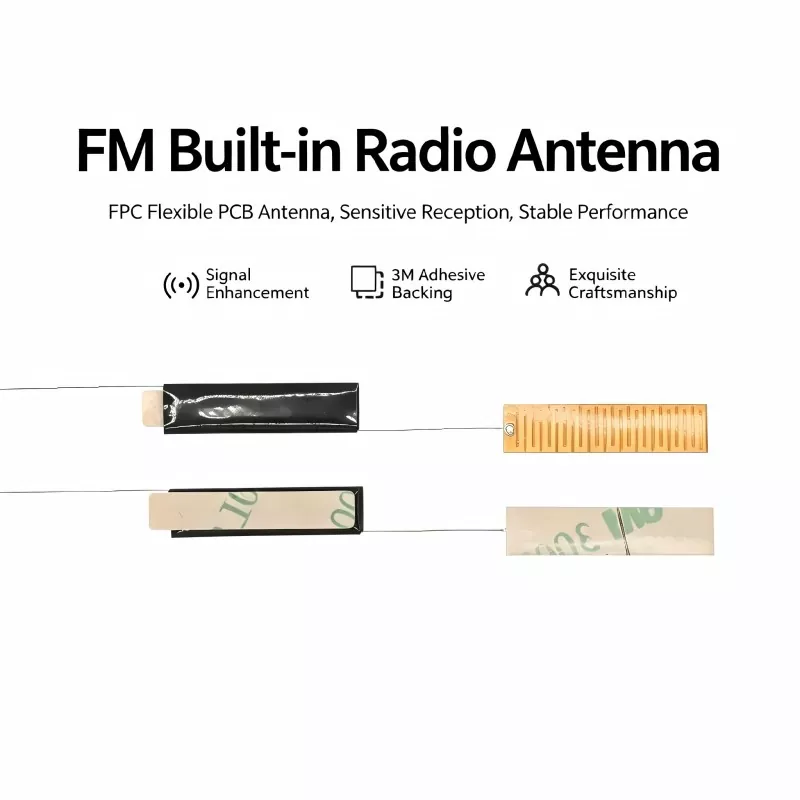

QianmurazvijaVgrajena radijska antena FMza proizvajalce, ki potrebujejo zanesljiv FM sprejem v kompaktnih elektronskih izdelkih. Ta rešitev za notranjo anteno, oblikovana glede na praktične zahteve integracije, lahko pomaga zvočnim napravam doseči stabilno radijsko delovanje, hkrati pa prihrani prostor za namestitev in ohrani čisto zunanjo obliko.
FM radio ostaja pomembna funkcija v številnih avtomobilskih avdio sistemih, prenosnih radiih, zvočnikih Bluetooth, pametnih avdio izdelkih in potrošniški elektroniki. Vendar pa dodajanje FM sprejema kompaktni napravi zahteva več kot le priključitev antene na sprejemnik. Mere antene, feritni material, navitje tuljave, lokacija namestitve, napeljava kabla in okoliške elektronske komponente lahko vplivajo na kakovost sprejema. Vgrajena radijska antena FM ponuja proizvajalcem kompaktno alternativo tradicionalnim zunanjim antenam. Ta članek pojasnjuje njegovo načelo delovanja, prednosti oblikovanja, vrednost uporabe, ključne premisleke pri nakupu in praktične metode integracije.
Kazalo
Kaj morajo proizvajalci vedeti o vgrajenih FM antenah?
Kako je zasnovana vgrajena radijska antena FM?
Zakaj je notranja zasnova antene pomembna?
Kateri izdelki lahko uporabljajo vgrajeno FM anteno?
Kateri dejavniki vplivajo na učinkovitost FM sprejema?
Katere specifikacije naj kupci primerjajo?
Kako lahko inženirji integrirajo anteno v izdelek?
Kaj morate iskati pri dobavitelju FM antene?
Pogosta vprašanja o vgrajeni radijski anteni FM
Ali je vgrajena radijska antena FM prava za vaš izdelek?
Kaj morajo proizvajalci vedeti o vgrajenih FM antenah?
Vgrajena FM-antena je notranja sprejemna komponenta, zasnovana za zajemanje FM-oddajnih signalov, ne da bi potrebovali običajno zunanjo teleskopsko anteno. Nameščen je znotraj ohišja izdelka in povezan z vezjem FM sprejemnika prek kabla, nožice ali drugega električnega vmesnika.
Za številne komercialne izdelke ponuja notranja namestitev pomembno ravnotežje med RF funkcionalnostjo in industrijskim dizajnom. Namesto da bi dovolili, da se antena razširi izven ohišja, lahko proizvajalci sprejemno komponento postavijo znotraj razpoložljivega prostora.
Konstrukcija s feritnim jedrom se običajno uporablja za kompaktne sprejemne aplikacije FM. Feritni material pomaga koncentrirati magnetni tok okoli tuljave, medtem ko navit prevodnik pretvori elektromagnetno energijo v električni signal, ki ga lahko obdela sprejemno vezje.
Antena tako postane del celotnega RF sistema in ne izoliran dodatek. Njegovo delovanje je odvisno od lastnih električnih lastnosti in okolja, v katerem deluje.
Kako je zasnovana vgrajena radijska antena FM?
Zasnova notranje FM antene se običajno začne s ciljnim frekvenčnim območjem in razpoložljivim prostorom za namestitev. Inženirji nato določijo ustrezne dimenzije ferita, strukturo navitja, specifikacije žice, način povezave in mehansko konfiguracijo.
Feritno jedro
Feritno jedro je pomemben del magnetne sprejemne strukture. Njene materialne značilnosti in fizične dimenzije vplivajo na to, kako učinkovito bo antena delovala z okoliškim elektromagnetnim poljem.
Natančna tuljava
Bakrena žica je navita okoli feritnega jedra v skladu z določenimi električnimi zahtevami. Konsistentnost navitja je pomembna, ker lahko razlike vplivajo na električne lastnosti posameznih antenskih enot.
Struktura povezave
Odvisno od gostiteljske naprave lahko antena uporablja različne konfiguracije kablov, nožic ali konektorjev. Ustrezna povezovalna struktura poenostavi montažo in zmanjša nepotrebne modifikacije tiskanega vezja stranke.
Mehanska konfiguracija
Dimenzije je treba upoštevati v zgodnji fazi načrtovanja. Antena, ki se električno dobro obnese, je lahko še vedno neprimerna, če se ne prilega v predvideno ohišje ali moti druge komponente.
Zakaj je notranja zasnova antene pomembna?
Sodobne elektronske naprave postajajo manjše, hkrati pa vključujejo več funkcij. To ustvarja zahtevno okolje za komponente RF, saj si dragocen notranji prostor delijo baterije, PCB-ji, zvočniki, procesorji, napajalna vezja in mehanske strukture.
Pravilno oblikovana notranja antena lahko ponudi več praktičnih prednosti:
- Optimizacija prostora:Antena je nameščena znotraj izdelka in ne potrebuje zunanjega prostora za namestitev.
- Izboljšan videz izdelka:Za vsakodnevno uporabo ni potrebna dolga teleskopska antena.
- Mehanska zaščita:Notranja namestitev zmanjša izpostavljenost nenamernemu upogibanju ali fizičnemu udarcu.
- Prilagodljiva integracija:Mere po meri lahko prilagodijo različne postavitve ohišij.
- Dosledna montaža:Določen notranji položaj vgradnje lahko podpira standardizirano proizvodnjo.
- Vsestranskost uporabe:Isti osnovni koncept antene je mogoče prilagoditi različnim elektronskim izdelkom.
Te prednosti so še posebej pomembne za proizvajalce, ki želijo združiti FM radio s sodobnimi brezžičnimi in digitalnimi funkcijami v kompaktnem ohišju.
Kateri izdelki lahko uporabljajo vgrajeno FM anteno?
Obseg uporabe je širši od tradicionalnih samostojnih radijskih sprejemnikov. Dokler elektronski sistem vključuje funkcijo sprejemanja FM in zagotavlja ustrezno okolje za namestitev, lahko pride v poštev notranja antena.
| Aplikacija | Tipična zahteva | Prednost notranje antene |
|---|---|---|
| Car Audio | Stabilen FM sprejem v kompaktni krmilni enoti | Podometna montaža |
| Bluetooth zvočniki | Funkcija FM v kombinaciji z brezžičnim zvokom | Prostorsko učinkovita zasnova |
| Prenosni radijski sprejemniki | Kompaktno ohišje in prenosno delovanje | Zmanjšane zunanje komponente |
| Budilke | Integrirana funkcija FM radia | Čist videz izdelka |
| Pametna avdio oprema | Več funkcij znotraj enega ohišja | Prilagodljiva notranja postavitev |
| Specializirani sprejemniki | RF integracija, specifična za aplikacijo | Prilagodljiva konfiguracija |
Kateri dejavniki vplivajo na učinkovitost FM sprejema?
Izbira antene s pravilno nazivno frekvenco je le prvi korak. Na uspešnost v resničnem svetu lahko vpliva več dodatnih dejavnikov.
1. Mesto namestitve
Antena mora biti nameščena tako, da lahko učinkovito sprejema RF signal. Namestitev zraven velikih prevodnih komponent ali visokošumnih tokokrogov lahko zmanjša praktično delovanje.
2. Postavitev PCB
PCB lahko vpliva na elektromagnetno okolje antene. Inženirji bi morali upoštevati razdaljo med anteno in procesorji, stikalnimi napajalniki, hitrimi vmesniki in drugimi možnimi viri motenj.
3. Material ohišja
Plastična in neprevodna ohišja na splošno zagotavljajo drugačno RF okolje kot kovinska ohišja. Končno ohišje je zato treba vključiti v testiranje prototipa.
4. Napeljava kablov
Kabel antene je treba napeljati previdno in ga držati stran od nepotrebnih virov električnega šuma. Dosledno usmerjanje kablov lahko pomaga tudi pri ohranjanju ponovljive proizvodne zmogljivosti.
5. Občutljivost sprejemnika
Antena ne more nadomestiti vseh omejitev v sprejemnem vezju. Značilnosti antene in zmogljivost sprejemnika je treba oceniti skupaj med razvojem izdelka.
Katere specifikacije naj kupci primerjajo?
Pri nakupu FM antene morajo nabavne ekipe ustvariti list s tehničnimi specifikacijami, preden zahtevajo ponudbe. Tako je primerjava dobaviteljev bolj smiselna in zmanjša tveganje pri izbiri komponente samo na podlagi cene.
| Specifikacija | Priporočena ocena | Pomen nakupa |
|---|---|---|
| Frekvenčno območje | Potrdite združljivost z zahtevanim FM pasom | Bistvenega pomena |
| Feritni material | Ocenite material in doslednost | visoko |
| Navitje tuljave | Preverite natančnost in ponovljivost navijanja | visoko |
| Dimenzije | Uskladite z razpoložljivim notranjim prostorom | Bistvenega pomena |
| Dolžina vodila | Potrdite zahteve za PCB in montažo | Srednje |
| Priključek | Preverite električno in mehansko združljivost | visoko |
| Temperaturno območje | Ujemanje z delovnim okoljem | Srednje do visoko |
| Prilagajanje | Ugotovite, ali so podprte specifikacije OEM | visoko |
Za serijsko proizvodnjo bi morali kupci upoštevati tudi postopke odobritve vzorcev, vhodni pregled, doslednost proizvodnje, pakiranje, dobavni rok in tehnično podporo.
Kako lahko inženirji integrirajo anteno v izdelek?
Uspešen postopek integracije antene bi se moral začeti, preden je končno ohišje zamrznjeno. Zgodnje usklajevanje med dobaviteljem antene, inženirjem PCB, strojnim inženirjem in proizvajalcem izdelka lahko prepreči drage prenove.
- Določite RF zahtevo:Določite ciljno frekvenčno območje FM in arhitekturo sprejemnika.
- Rezervirajte prostor za namestitev:Določite lokacijo antene, preden dokončate mehansko postavitev.
- Navedite risbe:Delite razpoložljive dimenzije in zahteve za povezavo s proizvajalcem antene.
- Razvijte vzorce:Ocenite prilagojene prototipe anten v predvidenem izdelku.
- Preizkusite celoten sklop:Izmerite sprejem v realnih pogojih delovanja.
- Dokončajte proizvodne specifikacije:Dimenzije ključavnice, parametri navijanja, kabli, konektorji in merila za pregled.
Testiranje prototipa je še posebej pomembno, ker zmogljivost antene, izmerjena zunaj izdelka, morda ne predstavlja zmogljivosti po namestitvi antene v končno ohišje.
Kaj morate iskati pri dobavitelju FM antene?
Ustrezen dobavitelj bi moral biti sposoben zagotoviti več kot del kataloga. Za projekte OEM in ODM sta lahko tehnična komunikacija in zmogljivost prilagajanja enako pomembna kot osnovna specifikacija antene.
Pri ocenjevanju kitajskega proizvajalca ali dobavitelja antene upoštevajte naslednje:
- Izkušnje s proizvodnjo FM in drugih RF antenskih komponent.
- Možnost prilagajanja dimenzij feritnega jedra in struktur navitij.
- Stabilen nadzor navitja tuljave in sklopa komponent.
- Zmožnost prilagajanja kablov, zatičev in priključkov.
- Razvoj vzorca pred masovno proizvodnjo.
- Jasne tehnične risbe in specifikacije izdelkov.
- Postopki nadzora kakovosti proizvodnih serij.
- Odzivna komunikacija med razvojem izdelka.
Qianmu se osredotoča na razvoj in proizvodnjo anten za različne elektronske aplikacije. Njegov prilagojen pristop omogoča strankam, da razpravljajo o frekvenčnih zahtevah, dimenzijah namestitve, načinih povezovanja in drugih parametrih, specifičnih za projekt, preden dokončajo proizvodno rešitev.
Pogosta vprašanja o vgrajeni radijski anteni FM
Ali lahko vgrajena radijska antena FM nadomesti zunanjo teleskopsko anteno?
Pri številnih kompaktnih elektronskih izdelkih lahko namesto tradicionalne teleskopske antene uporabite notranjo anteno. Vendar je končna izbira odvisna od zasnove sprejemnika, strukture izdelka, razpoložljivega prostora za namestitev in zahtevane zmogljivosti sprejema.
Katero frekvenčno območje FM je običajno podprto?
Veliko komercialnih FM radijskih aplikacij deluje v območju 88–108 MHz. Natančno zasnovo antene je treba uskladiti z zahtevanim frekvenčnim območjem in sprejemnim vezjem.
Ali je mogoče anteno prilagoditi za majhno ohišje?
ja Prilagoditev lahko obravnava dimenzije feritov, strukturo tuljave, dolžino kabla, konfiguracijo sponk in druge mehanske zahteve. Testiranje prototipa je priporočljivo, kadar je prostor za namestitev zelo omejen.
Ali postavitev antene vpliva na radijski sprejem?
ja Namestitev ima lahko pomemben učinek. Bližnje kovinske komponente, napajalna vezja, procesorji, sledi PCB, baterije in kabli lahko spremenijo elektromagnetno okolje okoli antene.
Ali je treba anteno testirati znotraj končnega izdelka?
ja Testiranje antene znotraj dejanskega ohišja zagotavlja bolj realistične informacije o končni zmogljivosti sprejema kot testiranje antene kot neodvisne komponente.
Zakaj izbrati prilagojeno anteno namesto standardnega modela?
Prilagojeni model je mogoče oblikovati glede na specifične dimenzije, vmesnik sprejemnika, lokacijo namestitve in mehanske omejitve izdelka. To lahko olajša integracijo in zmanjša potrebo po strukturnih spremembah.
Ali je vgrajena radijska antena FM prava za vaš izdelek?
Za sodobne elektronske izdelke, kjer morajo soobstajati prostor, videz, zanesljivost in RF funkcionalnost, lahko vgrajena antena zagotovi praktično alternativo običajnim zunanjim oblikam. Njegov uspeh je odvisen od celotnega inženirskega procesa, vključno z izbiro feritov, navijanjem tuljave, frekvenčnimi zahtevami, zasnovo PCB, položajem namestitve, strukturo ohišja in testiranjem končnega izdelka.
Qianmu ponuja prilagojene rešitve vgrajene radijske antene FM za proizvajalce, ki razvijajo avdio opremo, avtomobilsko elektroniko, prenosne radie, zvočnike Bluetooth in druge naprave, ki podpirajo FM. Če imate določeno frekvenčno območje, velikost ohišja, zahteve za kabel ali vmesnik sprejemnika,kontaktirajte nasda bi razpravljali o vašem projektu in razvili konfiguracijo antene, ki ustreza vašim zahtevam izdelka.
