Antena NB-IoT

Na trgu so na voljo trije glavni tipi IoT anten: vgrajene patch antene, antene s priseskom, nameščene v vozilu, in zunanje vodoodporne antene, nameščene na vijake.

Antena NB-IoT, prikazana v tem članku, spada v kategorijo zunanjih nepremočljivih anten, pritrjenih na vijak. Posebej je zasnovan za industrijske električne krmilne omare, zunanje integrirane omarice za opremo in občinske IoT terminale.

Kabinetna zunanja NB antena Qianmu Communication podpira celopasovni NB-IoT od 700MHz do 960MHz in je združljiva z ozkopasovnimi omrežji treh glavnih operaterjev: China Mobile, China Unicom in China Telecom. Na voljo je z dvema običajnima velikostima vijakov, M12 in M16, ki se ujemajo s standardi namestitvenih lukenj večine domačih in uvoženih industrijskih omar.

Kaj je zunanja antena za omare NB-IoT

Kabinetna zunanja antena NB-IoT je vodotesna RF-antena, pritrjena na vijake, zasnovana za industrijsko opremo IoT. Nameščen je zunaj na omaricah z opremo, da zagotovi stabilen brezžični prenos signala za terminale NB-IoT v zunanjih in industrijskih okoljih.

Načelo delovanja

Mnogi kupci zmotno menijo, da je antena le kovinski oscilator in da vodoodporno ohišje ne vpliva na delovanje signala. Dejstvo je, da strukturna zasnova ohišne zunanje antene NB-IoT neposredno vpliva na stabilnost komunikacije na prostem na dolge razdalje. Delovno zmogljivost je mogoče preizkusiti in preveriti z analizatorji vektorskih omrežij in zaščitenimi brezehoičnimi komorami.

1. Resonančna struktura nizkofrekvenčnega oscilatorja

NB-IoT deluje v nizkofrekvenčnem komunikacijskem pasu 700–960 MHz, ki ima daljše valovne dolžine in višje zahteve glede dolžine oscilatorja in ujemanja s tlemi. Antena uporablja segmentirane bakrene sevalne elemente v notranjosti, ki se natančno ujemajo z ozkopasovno nizkofrekvenčno resonanco in se izogibajo resonančnemu odmiku in povečanju stoječega vala, ki ga najdemo pri navadnih kratkih antenah.

2. Od omarice izolirana sevalna struktura

Antena je nameščena zunaj omare. Kovinski vijak se uporablja za pritrditev in ozemljitev, medtem ko oscilator vzdržuje varno izolacijsko razdaljo od pločevine omarice. S tem se izognete zaščiti RF signala in absorpciji, ki jo povzroči kovinsko ohišje.

Za isto specifikacijo lahko vgrajena antena, nameščena v kovinskem ohišju, občuti slabljenje 6–9 dB, medtem ko ima zunanja antena NB-IoT skupno slabljenje le 1–2 dB.

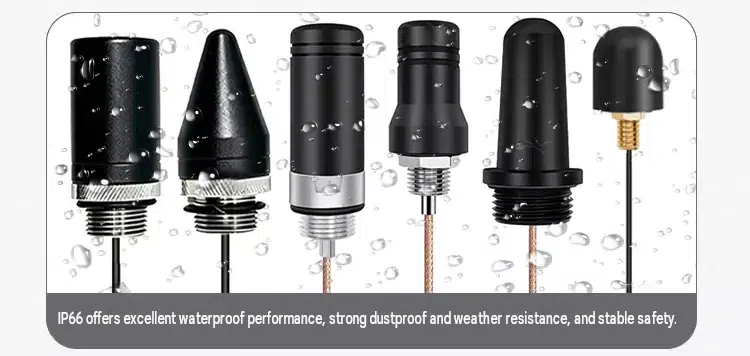

3. Večplastna zaprta vodotesna struktura

Antena ima zadnje vodoodporno silikonsko tesnilo, navojni vodotesni gumijasti obroč in brizgano ulito strukturo izhodne žice, ki zagotavlja tri plasti zaščite. Deževnica in kondenzacija ne moreta priti v omarico vzdolž kabla. 50Ω koaksialni kabel ohranja stabilen prenos RF signala in preprečuje odmik impedance zaradi sprememb zunanje temperature.

4. Struktura za dušenje hrupa

Osnova antene doda ozemljitveni sklopni obroč za filtriranje elektromagnetnega šuma, ki ga ustvarjajo napajalniki, PLC-ji in releji v ohišju, zmanjša raven hrupa in izboljša stopnjo uspešnosti dostopa do bazne postaje IoT terminala.

Združljiva oprema

Antena NB-IoT je zasnovana za terminale IoT, ki zahtevajo zaščito kovinske omare in dolgotrajno delovanje na prostem. Primeren je za civilne, komercialne in industrijske naprave:

1. Vodomerne omarice za pametni daljinski prenos

Komunalna vodovodna in plinska oprema, škatle za zbiranje plina, omarice za spremljanje tlaka v cevovodih in nadzorne omare ter oprema za spletno spremljanje kakovosti vode.

2. Pametna oprema za napajanje in industrijsko krmiljenje

Omare za zbiranje električne energije na prostem, terminali za nadzor nizkonapetostne distribucije, integrirane nadzorne omare za shranjevanje fotovoltaične energije in koncentratorji števcev električne energije.

3. Varnostna oprema za pametno mesto

Škatle za nadzor cestnega prahu, postaje za spremljanje okolja in vremena, kontrolne omare za parkirne pregrade in pametni krmilniki zunanjih uličnih svetilk.

4. Terminali za industrijsko avtomatizacijo

Kontrolne omarice za pridobivanje podatkov v tovarniških delavnicah, terminali za pozicioniranje logistike v skladišču in brezžične alarmne omarice za napake na opremi.

5. Kmetijska IoT oprema

Omare za spremljanje tal na terenu, omare za nadzor kakovosti vode v ribogojstvu in integrirana oprema za spremljanje okolja v rastlinjakih.

Podrobna tabela tehničnih parametrov

Oddelek s pogostimi vprašanji

V1: Ali je mogoče spremeniti dolžino kabla in priključek zunanje antene NB-IoT?

O: Da. Standardni modeli podpirajo dolžine koaksialnih kablov od 1,5 do 10 m. Konektorje, kot so SMA, IPEX in N, je mogoče zamenjati glede na zahteve. Množična naročila podpirajo tudi barve lupine po meri in sitotisk LOGO.

V2: Ali je ta zunanja NB antena združljiva s karticami NB China Mobile, China Unicom in China Telecom hkrati?

O: Da. Antena pokriva celoten frekvenčni pas 700–960MHz NB-IoT in je združljiva z omrežji NB treh glavnih operaterjev. Ni potrebe po nakupu ločenih različic za različne frekvenčne pasove.

V3: Ali bo upogibanje žice vplivalo na signal antene, ko je notranji prostor omarice omejen?

O: Kabel je mogoče nežno upogniti z velikim polmerom upogibanja, vendar se je treba izogibati upogibanju za 90 stopinj in večkratnemu zlaganju. Med namestitvijo naj bo kabel čim bolj raven in stran od virov motenj, kot so napajalniki in frekvenčni pretvorniki, da preprečite znatno oslabitev signala.

V4: Ali je kovinska matica antene nagnjena k rjavenju med dolgotrajno uporabo v okoljih s pršeno soljo?

O: Ne. Zaklepna matica antene je izdelana iz pasivirane aluminijeve zlitine, ki je odporna proti rjavenju, in je prestala 48-urni test s slanim pršenjem. Med dolgotrajno uporabo na prostem v obalnih območjih ni nagnjen k rjavenju ali zatikanju. Za zelo korozivna okolja se lahko posvetujete z inženirji za prilagojene protikorozijske rešitve.
