Kako lahko vgrajena radijska antena FM izboljša sprejem signala v kompaktnih elektronskih napravah

QianmurazvijaVgrajena radijska antena FMza kompaktne izdelke, ki podpirajo FM, ki zahtevajo zanesljiv sprejem brez dodajanja izpostavljene zunanje antene. Ta kompaktna RF komponenta, oblikovana za radiofrekvenčni pas 88–108 MHz FM, združuje feritno jedro, natančno navito bakreno tuljavo in prilagodljive možnosti povezovanja za avtomobilske avdio sisteme, zvočnike Bluetooth, prenosne radie, opremo za pametni dom in druge elektronske naprave.

Vgrajena FM antena je več kot prostorsko varčna zamenjava za teleskopsko anteno. Njegova struktura magnetne indukcije s feritnim jedrom, natančno navitje tuljave, kompaktna oblika in prilagodljiva zasnova povezave proizvajalcem omogočajo integracijo FM sprejema v izdelke, kjer sta pomembna prostor za namestitev in videz. Ta priročnik pojasnjuje, kako deluje vgrajena radijska antena FM, njene tehnične lastnosti, primerne aplikacije, premisleke o namestitvi in ​​ključne dejavnike, ki jih morajo kupci oceniti, ko nabavljajo anteno za projekte OEM ali ODM.

Kazalo

• Kaj je vgrajena radijska antena FM?
• Kako deluje vgrajena radijska antena FM?
• Katere so ključne značilnosti?
• Kje se lahko uporablja?
• Kakšne so tehnične specifikacije?
• Kako je treba namestiti anteno?
• Kako naj kupci izberejo pravo anteno?
• Kakšna je v primerjavi z drugimi FM antenami?
• Pogosto zastavljena vprašanja
• Zakaj razmisliti o prilagojeni FM anteni?

Kaj je vgrajena radijska antena FM?

Vgrajena radijska antena FM je notranja pasivna radiofrekvenčna sprejemna komponenta, zasnovana za sprejemanje signalov FM, medtem ko ostane v elektronski napravi. Za razliko od običajne teleskopske antene, ki se razteza izven ohišja, je notranjo anteno mogoče skriti znotraj strukture izdelka, kar proizvajalcem pomaga ohraniti čist videz in hkrati učinkovito izkoristiti omejeni notranji prostor.

Tipična zasnova s ​​feritnim jedrom je sestavljena iz visoko prepustnega feritnega jedra, natančno navite emajlirane bakrene žice, zaščite izolacije in priključnih sponk ali vodilnih žic. Feritni material koncentrira magnetno polje okoli tuljave, medtem ko je struktura navitja zasnovana tako, da podpira sprejem v predvidenem frekvenčnem območju FM.

Za proizvajalce, ki razvijajo kompaktno potrošniško elektroniko, lahko ta struktura poenostavi integracijo izdelkov. Anteno je mogoče namestiti v skladu s postavitvijo tiskanega vezja in zasnovo ohišja, namesto da bi zahtevali namensko odprtino za zunanjo anteno.

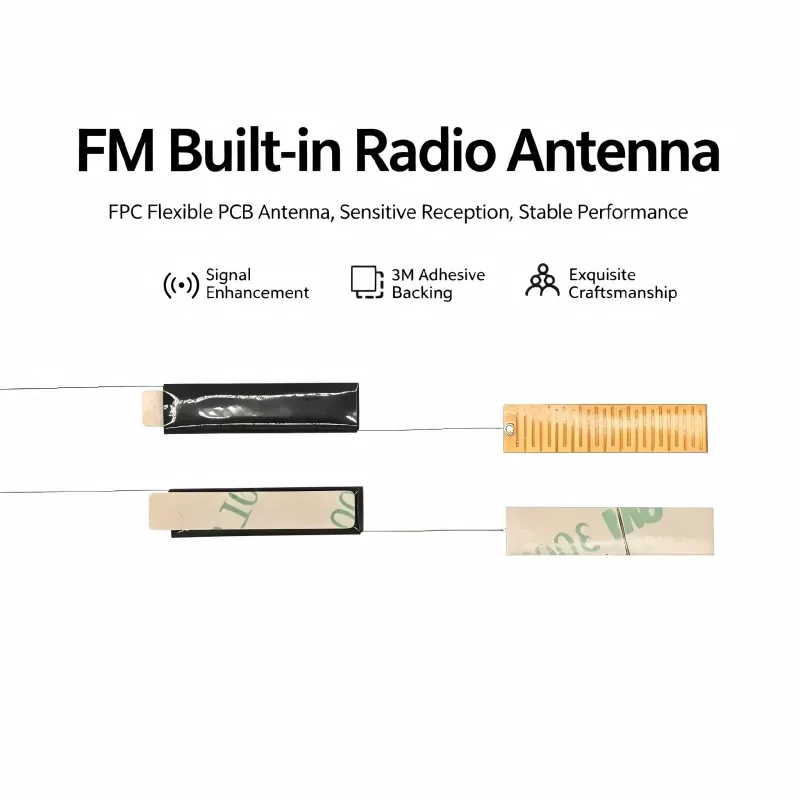

Za več informacij o izdelku si lahko kupci ogledajo stran izdelka z vgrajeno radijsko anteno FM.

Kako deluje vgrajena radijska antena FM?

Princip delovanja temelji predvsem na elektromagnetni indukciji in resonanci. Ko oddajni signal FM doseže anteno, feritno jedro pomaga koncentrirati visokofrekvenčno magnetno polje okoli tuljave. Natančno navit prevodnik nato pretvori elektromagnetno energijo v električni RF signal, ki ga lahko obdela sprejemno vezje.

1. Koncentracija magnetnega polja

Visoko prepustno feritno jedro koncentrira visokofrekvenčna magnetna polja okoli navitja. Ta struktura je še posebej uporabna, ko proizvajalci potrebujejo anteno, ki se lahko prilega kompaktnemu notranjemu prostoru, hkrati pa ohranja zanesljiv sprejem FM.

2. Elektromagnetna pretvorba

Bakrena tuljava, ki obdaja feritno jedro, se odziva na spreminjajoče se magnetno polje in ustvarja električni signal. Ta signal se nato prek antenske povezave prenese v vezje FM sprejemnika.

3. Frekvenčna resonanca

Parametri navitja tuljave, vključno s številom ovojev in razporeditvijo navitij, vplivajo na frekvenčne značilnosti antene. Pravilna nastavitev pomaga anteni delovati znotraj predvidenega pasu FM in podpira stabilen sprejem.

4. Prenos signala

Po pretvorbi sprejeti RF signal potuje skozi antenski vodnik ali priključne nožice do vezja FM sprejemnika, kjer se ojača, dekodira in pretvori v zvočni izhod.

Katere so ključne značilnosti?

Pri izbiri notranje FM antene za komercialni izdelek inženirji običajno upoštevajo zmogljivost sprejema, fizične dimenzije, odpornost proti motnjam, delovno temperaturo in prilagodljivost integracije. Zaradi naslednjih značilnosti je vgrajena zasnova s ​​feritnim jedrom primerna za številne kompaktne naprave.

• Območje delovanja 88–108 MHz:Zasnovano v skladu s pogosto uporabljenim frekvenčnim območjem FM.
• Kompaktna notranja struktura:Proizvajalcem omogoča integracijo FM sprejema brez štrleče zunanje antene.
• Natančno navijanje tuljave:Podpira dosledne električne lastnosti in frekvenčno zmogljivost.
• Konstrukcija feritnega jedra:Koncentrira magnetna polja in podpira učinkovit sprejem signala.
• Zasnova, ki upošteva motnje:Izolacija in strukturni vidiki lahko pomagajo zmanjšati neželene elektromagnetne motnje.
• Prilagodljiva prilagoditev:Mere jedra, parametre navijanja, dolžino kabla, nožice in konektorje je mogoče prilagoditi zahtevam izdelka.
• Široka delovna temperatura:Referenčna zasnova Qianmu določa delovanje od -20 °C do +85 °C.

Kje se lahko uporablja?

Zaradi kompaktne zgradbe notranje FM antene je primerna za izdelke, kjer je izpostavljenost zunanji anteni nezaželena ali nepraktična. Aplikacije lahko segajo od potrošniške elektronike do avtomobilske in industrijske opreme.

Kakšne so tehnične specifikacije?

Tehnične specifikacije je treba vedno uskladiti z vezjem sprejemnika, ohišjem, položajem namestitve in ciljnim trgom. Naslednje specifikacije predstavljajo referenčno konfiguracijo izdelka Qianmu in lahko služijo kot izhodišče za inženirsko oceno.

Dejanska zmogljivost se lahko razlikuje glede na IC sprejemnika, postavitev tiskanega vezja, material ohišja, okoliško elektromagnetno okolje, lokalno moč signala in položaj namestitve antene. Zato je testiranje prototipa še vedno pomembno pred množično proizvodnjo.

Kako je treba namestiti anteno?

Pravilna namestitev je bistvena za doseganje doslednega FM sprejema. Celo dobro zasnovana antena ima lahko slabše delovanje, če je nameščena blizu močnih virov motenj ali neprimernih materialov.

1. korak: Izberite položaj namestitve

Anteno postavite na relativno odprt notranji prostor in, kjer je praktično, blizu notranje površine ohišja. Izogibajte se postavljanju neposredno poleg visokofrekvenčnih čipov, napajalnih komponent, virov toplote ali drugih močnih virov motenj.

2. korak: Zavarujte anteno

Izolirana lepilna podlaga lahko zagotovi preprost način namestitve za združljive modele. Metoda namestitve mora ohranjati trdno nameščeno anteno in preprečiti premikanje, ki bi lahko vplivalo na ponovljivost med delovanjem izdelka.

3. korak: Povežite anteno

Priključite kabel antene ali zatiče na določen vmesnik za anteno FM na tiskanem vezju. Spajkane povezave morajo biti varne in brez kratkih stikov, medtem ko morajo imeti vtične povezave zadostno mehansko zadrževanje.

4. korak: Testni sprejem

Po sestavljanju vklopite napravo in izvedite iskanje FM postaj. Ocenite število postaj, jasnost zvoka, hrup v ozadju, stabilnost signala in doslednost sprejema na različnih lokacijah.

Kako naj kupci izberejo pravo anteno?

Sama cena ne bi smela določati izbire antene. Za projekte OEM in ODM morajo nabavne ekipe in inženirji oceniti anteno kot del celotnega RF sistema.

1. Potrdite frekvenčno območje:Zagotovite, da je antena primerna za ciljni FM radiofrekvenčni pas.
2. Preverite prosti prostor:Preden izberete strukturo antene, zagotovite natančne dimenzije ohišja in tiskanega vezja.
3. Preglejte način povezave:Določite dolžino kabla, obliko terminala, vrsto konektorja ali zahteve za povezavo PCB.
4. Ocenite delovno okolje:Avtomobilski, prenosni, notranji in zunanji izdelki lahko zahtevajo različne mehanske in toplotne vidike.
5. Upoštevajte elektromagnetne motnje:Prepoznajte bližnje procesorje, stikalne napajalnike, zaslone, motorje in druge možne vire hrupa.
6. Zahtevajte vzorce:Preizkusite anteno v dejanskem ohišju in s predvidenim vezjem sprejemnika FM, preden odobrite množično proizvodnjo.
7. Razpravljajte o prilagajanju:Pri velikih projektih lahko prilagojene dimenzije jedra in parametri navitja zagotovijo boljšo integracijo kot generična antena.

Kakšna je v primerjavi z drugimi FM antenami?

Različne strukture anten izpolnjujejo različne zahteve izdelka. PCB antena je lahko primerna, če PCB zagotavlja dovolj prostora, medtem ko je teleskopska antena lahko uporabna, če je sprejemljiva izpostavljena antena. Vgrajena zasnova s ​​feritnim jedrom je še posebej pomembna, kadar proizvajalci dajejo prednost skriti namestitvi in ​​kompaktni mehanski integraciji.

Pogosto zastavljena vprašanja

1. Katero frekvenco podpira vgrajena radijska antena FM?

Omenjena antena Qianmu je zasnovana za radiofrekvenčni pas 88–108 MHz FM. O posebnih zahtevah glede frekvence je mogoče razpravljati med prilagajanjem za različne aplikacije in trge.

2. Ali je mogoče dimenzije antene in dolžino kabla prilagoditi?

ja Prilagajanje lahko vključuje velikost feritnega jedra, parametre navitja tuljave, dolžino kabla, materiale nožic in vrste konektorjev. Te možnosti omogočajo, da se antena bolje ujema z razpoložljivim ohišjem in postavitvijo tiskanega vezja.

3. Ali je vgrajena antena primerna za avtomobilske avdio sisteme?

ja Vgrajene antene FM je mogoče integrirati v avtomobilske avdio sisteme, radijske sprejemnike Bluetooth, multimedijske glavne enote in podobno opremo. Avtomobilske projekte je treba ovrednotiti z dejansko namestitvijo in RF testiranjem, ker lahko strukture vozil in elektronika vplivajo na sprejem.

4. Ali je zmogljivost antene odvisna od postavitve PCB?

ja Na zmogljivost sprejema ne vpliva samo antena, ampak tudi IC sprejemnika, postavitev tiskanega vezja, ozemljitev, okoliške komponente, struktura ohišja in elektromagnetno okolje. Pred množično proizvodnjo je priporočljivo testiranje prototipa.

5. Ali je mogoče predložiti vzorce pred masovno proizvodnjo?

Vrednotenje vzorcev je pomemben del razvoja prilagojene antene. Kupci se lahko s podjetjem Qianmu pogovorijo o zahtevah glede vzorcev in preizkusijo anteno v predvideni napravi, preden preidejo na množično proizvodnjo.

Zakaj razmisliti o prilagojeni FM anteni?

Proizvajalci, ki razvijajo elektronske izdelke, ki podpirajo FM, bi morali anteno izbrati kot sestavni del RF sistema in ne kot samostojen dodatek. Dobro usklajena vgrajena zasnova lahko pomaga prihraniti prostor za namestitev, ohraniti čist videz ohišja in zagotoviti praktično rešitev za avtomobilske, prenosne, pametne domove in industrijske FM aplikacije.

Qianmu ponuja vgrajene antenske rešitve FM z možnostmi prilagajanja, ki zajemajo dimenzije feritnega jedra, navitje tuljave, dolžino kabla, priključne sponke in strukturno integracijo. Za projekte OEM in ODM lahko inženirske ekipe določijo svoje zahteve glede frekvence, razpoložljivega prostora, vmesnika PCB, delovnega okolja in pričakovane zmogljivosti sprejema pred validacijo vzorca. Če razvijate nov izdelek, ki podpira FM, ali iščete zanesljivega kitajskega partnerja za proizvodnjo anten,kontaktirajte nasda razpravljate o svoji prijavi, zahtevate prilagojeno rešitev in začnete vrednotenje vzorcev s Qianmu.
