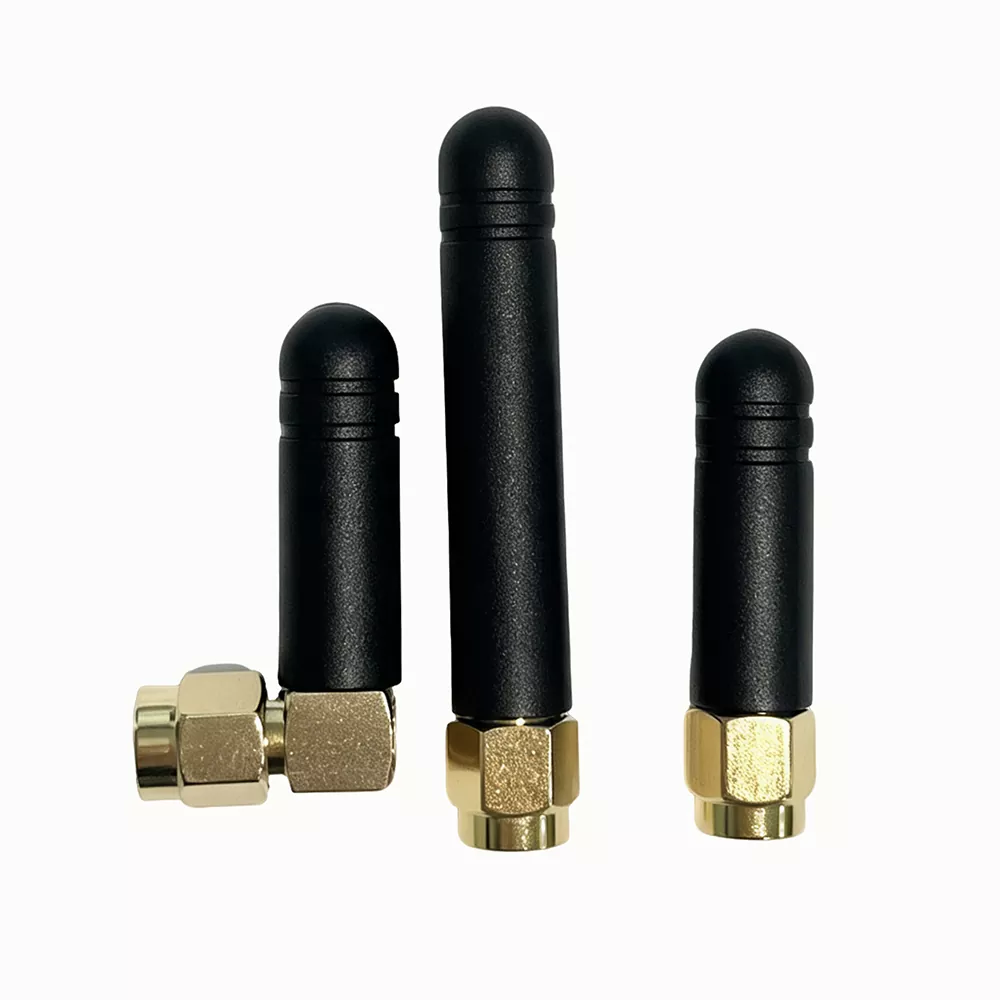

Antena Lora

Antena LoRa je 433MHz in 868–920MHz industrijska IoT RF zunanja palična antena, zasnovana za komunikacijo z razširjenim spektrom na velike razdalje.

Ta antena, ki jo je razvilo podjetje Qianmu Communication, ima razcepljeno zunanjo paličasto strukturo, ki jo je mogoče fleksibilno namestiti na ohišja naprav, stebre in škatle, s čimer se zmanjša izguba zaščite signala, ki jo povzročijo kovinske lupine, stene in matične plošče.

Uporablja enodelni ulit oscilator iz čistega bakra in ohišje iz PVC-ja, odpornega na vremenske vplive, ki natančno pokriva nizki pas 433MHz in globalni pas ISM 868–920MHz.

S stabilno serijsko zmogljivostjo je antena LoRa primerna za omrežne projekte IoT z nizko porabo na dolge razdalje.

Načelo delovanja

Antena Qianmu Communication 433/868–920MHz LoRa uporablja zasnovo segmentiranega resonančnega oscilatorja v kombinaciji z vsesmernim RF sevanjem za doseganje prenosa in sprejema signala na dolge razdalje.

Notranja struktura vključuje RF konektor, oscilator za ujemanje impedance, izolacijsko zaščitno plast in vodotesno zaščitno ohišje. Vse parametre delovanja testira RF laboratorij podjetja z vektorskim analizatorjem omrežja.

1. Dvopasovna segmentirana resonančna zasnova

Antena vključuje dva neodvisno usklajena oscilatorja za nizkofrekvenčni pas 433 MHz in pas ISM 868–920 MHz. Izmerjeni celopasovni VSWR je ≤1,3, kar zagotavlja stabilno resonanco v obeh frekvenčnih območjih.

Ena antena podpira dva glavna komunikacijska pasova LoRa brez potrebe po ločenem inventarju.

2. 360° vsesmerna oblika sevanja

Simetrična paličasta struktura oscilatorja zagotavlja enotno horizontalno sevanje z nihanjem ≤1dB in zmanjšuje mrtve točke signala.

Pri enaki oddajni moči je izmerjena razdalja oddajanja na odprtem območju 2,8-krat daljša kot pri anteni, vgrajeni v napravo, kar podpira večsmerno povezovanje naprav v omrežje brez neuravnoteženosti signala.

3. Kovinska zaščita in struktura proti motnjam

Bakreni zaščitni obroči so integrirani v osnovo antene za zmanjšanje elektromagnetnih motenj iz matičnih plošč prehodov, industrijskih motorjev in napajalnih kablov.

V okoljih z močnimi motnjami, kot so tovarne in transformatorske postaje, se izmerjena izguba podatkovnih paketov zmanjša za 65 %, kar zagotavlja stabilen prenos podatkov IoT.

4. Zunanja struktura, odporna na vremenske vplive

Antena ima odebeljeno PVC vodotesno ohišje z zatesnjenimi gumijastimi tesnili. Prestal je 72-urne ciklične teste staranja in teste odpornosti na deževnico od -40°C do +70°C.

Oscilator ostane zaščiten pred oksidacijo, z odstopanjem frekvence znotraj ≤±2MHz, kar ohranja stabilno delovanje na prostem.

5. Ujemanje standardne impedance 50Ω

Antena uporablja natančno tovarniško nastavljeno impedanco in podpira standardne RF vmesnike za naprave LoRa.

Zmanjša odboj signala, ki ga povzroči neusklajenost impedance, zmanjša moč prenosa naprave za 12 % in podaljša življenjsko dobo baterije terminala.

Združljivo s podpornimi napravami

Ta antena LoRa ima močno RF združljivost in jo je mogoče neposredno povezati z veliko večino komunikacijskih terminalov IOT z nizko porabo energije brez adapterjev

1. Komunikacijski gostitelj LoRa: prehod LoRa 433MHz, industrijski koncentrator LoRa 868/915MHz, zunanja bazna postaja za pridobivanje LoRa, radijska postaja za brezžični prenos podatkov

2. Pametni terminali za zaznavanje: senzor temperature in vlažnosti tal, sonda za spremljanje kakovosti vode, alarm za plin/požar, tlačni zbiralnik nivoja tekočine

3. Industrijske naprave interneta stvari (iot): terminal za pridobivanje podatkov v delavnici, brezžični kanban proizvodne linije, gostitelj oznake lokacije skladiščnega blaga

4. Dodatki za pametno mesto: krmilnik enojne svetilke za ulično svetilko, parkirni magnetni detektor, monitor stanja pokrova jaška, gostitelj zunanjega varnostnega alarma

5. Rf dodatne komponente: RF podajalniki, delilniki moči signala, RF relejni ojačevalni moduli

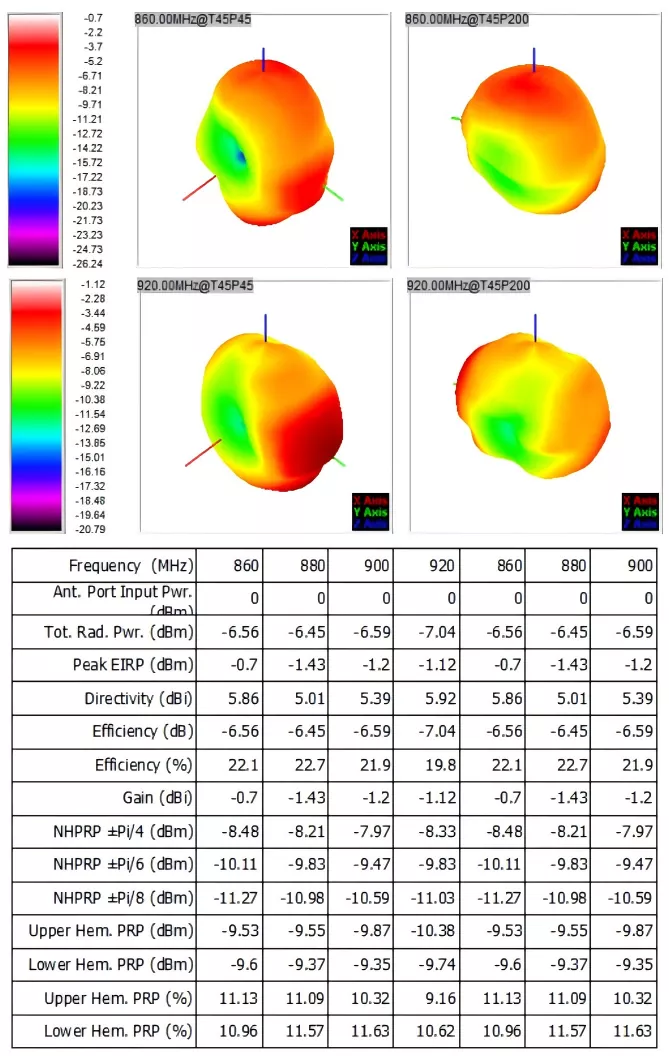

Standardizirane tehnične specifikacije

Vsi parametri so rezultati internih RF brezzvočnih preskusov v komori. Vsaka serija anten LoRa je opremljena s papirnatim tovarniškim testnim listom, ki se lahko uporabi za sprejem projekta, izvozno carinsko deklaracijo, preverjanje kvalifikacije stranke A:

Nakupovalni vodnik

Številni kupci interneta stvari ter inženirji za raziskave in razvoj izberejo modele predvsem na podlagi cene, kar lahko povzroči nezadostno razdaljo prenosa, poškodbe na prostem, predelavo projekta in poznejše povečane stroške.

Pri nakupu komunikacijske antene Qianmu LoRa lahko model izberete glede na štiri ključne dejavnike:

1. Izberite glede na zahteve za frekvenčni pas

Za evropski izvoz in domače komunalne projekte je prednostni pas 868MHz. Pas 433 MHz je primeren za domače aplikacije na kmetijskih zemljiščih in industrijske senzorske naprave 433 MHz.

Za večpasovne hibridne omrežne projekte izberite 433/868–920MHz dvopasovne zunanje antene LoRa za podporo različnih naprav z eno anteno.

2. Izberite glede na delovno okolje

Za notranje suhe prostore in pisarne je mogoče izbrati standardne modele glede na pogoje uporabe.

Za zunanja kmetijska zemljišča, občinske ulične svetilke in obalna okolja z visoko vlažnostjo ali visoko vsebnostjo soli izberite vodotesne in vremensko odporne modele IP65, da preprečite vdor vode in okvaro.

Za regije s temperaturami pod ničlo v severnih območjih potrdite, da izdelek podpira delovanje pri nizkih temperaturah ≥ –40 °C.

3. Izberite glede na zahteve glede razdalje prenosa

Za notranjo opremo na kratke razdalje je mogoče izbrati antene z nizkim ojačenjem.

Za zunanje nadzorne aplikacije na kmetijskih zemljiščih in v parkih, ki pokrivajo več kilometrov, je treba uporabiti dvopasovne antene z visokim ojačenjem, da se zmanjša naložba v prehod.

4. Izberite v skladu s projektnimi zahtevami

Za laboratorijsko testiranje in kratkoročne projekte je mogoče kupiti majhne količine standardnih modelov.

Za dolgoročne obsežne projekte, kot so pametna mesta in pametno kmetijstvo, je mogoče izbrati množično prilagoditev s sitotiskanimi logotipi in namenskimi vmesniki, da ohranite dosleden videz opreme in zmanjšate dolgoročne stroške delovanja in vzdrževanja.

pogosta vprašanja

V1: Ali ta zunanja antena LoRa podpira oba frekvenčna pasova 433MHz in 915MHz hkrati?

A1: Zunanja antena LoRa podjetja Qianmu Communication pokriva celoten obseg 430–440MHz, 860–930MHz in je popolnoma združljiva z običajnimi pasovi ISM 433MHz, 868MHz in 915MHz. Eno anteno je mogoče prilagoditi napravam LoRa v različnih regijah.

V2: Ali je mogoče antenski vmesnik, LOGO ohišja in izvozno embalažo prilagoditi?

A2: Popolnoma prilagodljiv. Kot izvorna tovarna lahko na zahtevo zamenjamo različne vrste vmesnikov RF, kot je SMA/BNC/N/IPEX, podpiramo sitotisk LOGOTIPA blagovne znamke stranke na ohišju, nevtralno angleško izvozno barvno škatlo po meri in najmanjšo količino naročila za naročila po meri OEM/ODM je mogoče prilagodljivo pogajati.

V3: Kako lahko potrdimo dejansko razdaljo prenosa zunanje antene LoRa? Ali lahko posredujemo izmerjene podatke?

A3: Da. Vsaki seriji zunanjih anten LoRa je priloženo poročilo o preskusu radiofrekvenčne odmevne komore.
