NFC antena

Kaj je mehka antena, vgrajena v NFC? Kaj je aktivna antena?

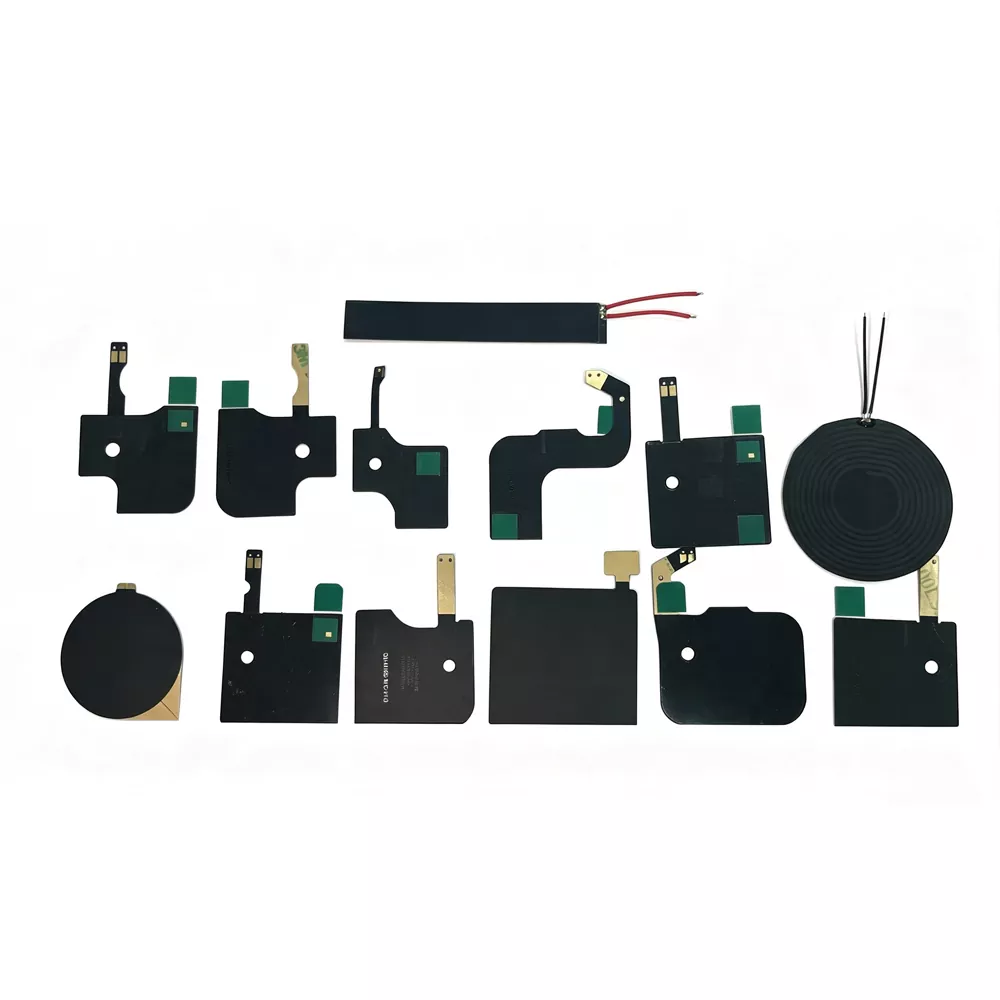

1.1 NFC vgrajena mehka antena (prilagodljiva antena FPC)

Vgrajena upogljiva antena NFC (antenna s prilagodljivim tiskanim vezjem NFC) je vrsta antene NFC, izdelane na substratu iz upogljivega tiskanega vezja (FPC) in zasnovane za delovanje pri frekvenčnem pasu 13,56 MHz. Uporablja elektrolitski baker kot prevodni material tuljave in sprejme natančen postopek jedkanja za oblikovanje prilagojenih vzorcev tuljav s posebnimi zavoji in geometrijskimi strukturami. V kombinaciji s feritnim magnetnim filmom kot izolacijsko plastjo je to prilagodljivo anteno mogoče enostavno integrirati v elektronske naprave s pomočjo 3M lepilnih ali odlepljivih rešitev za montažo.

Osnovne komponente:

- FPC substrat:Prilagodljiv material vezja, ki zagotavlja lahke in upogljive lastnosti, z debelino v razponu od 0,14 do 0,27 mm.

- Bakrena tuljava:Struktura tuljave, izdelana z elektrolitskim jedkanjem bakra, določa induktivnost antene in delovanje resonančne frekvence.

- Feritna plast:Magnetni material z visoko prepustnostjo, ki zmanjša interferenco kovin, izboljša izolacijo magnetnega polja in izboljša usmerjenost prenosa signala.

- Lepilni sloj:Uporablja originalne lepilne materiale 3M, ki nudijo zanesljivo trdnost lepljenja in odlično odpornost na visoke temperature.

- Načini povezave:Podpira različne možnosti povezave, vključno s terminali IPEX, spajkalnimi glavami, vzmetnimi kontakti in drugimi prilagojenimi vmesniki.

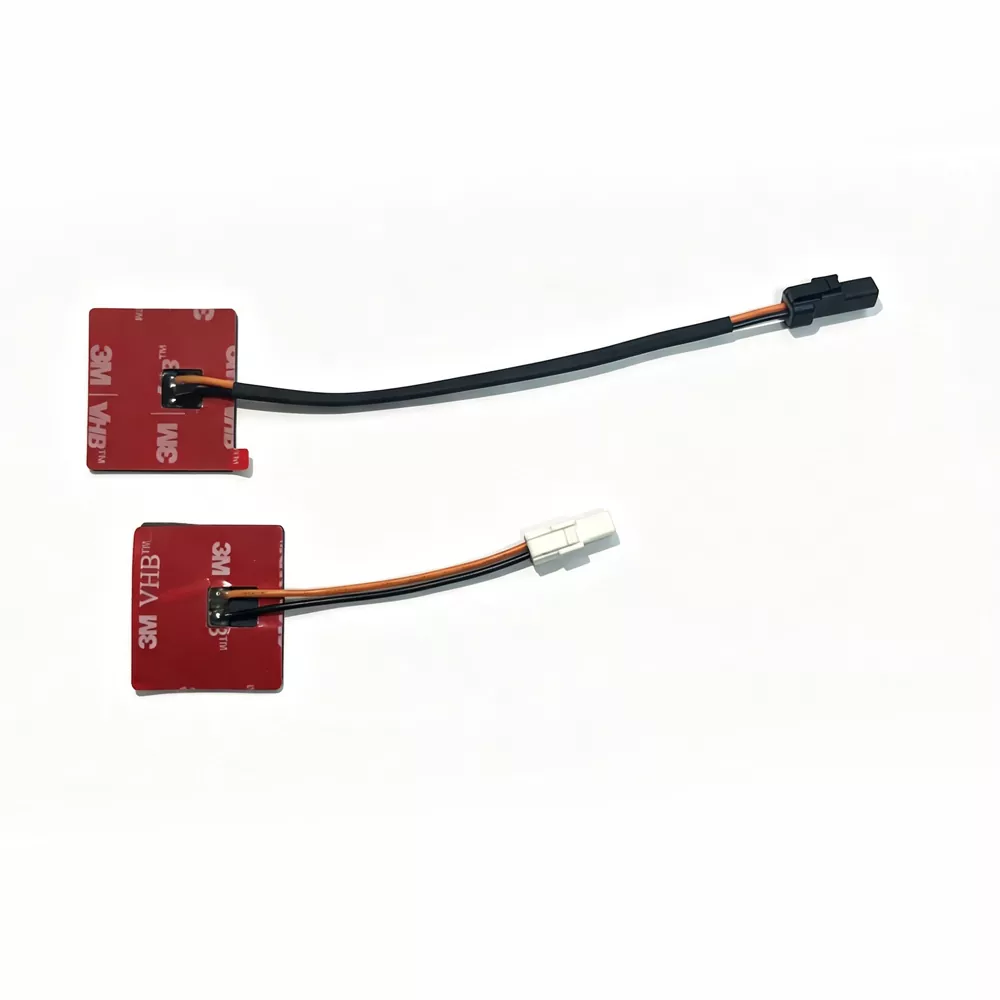

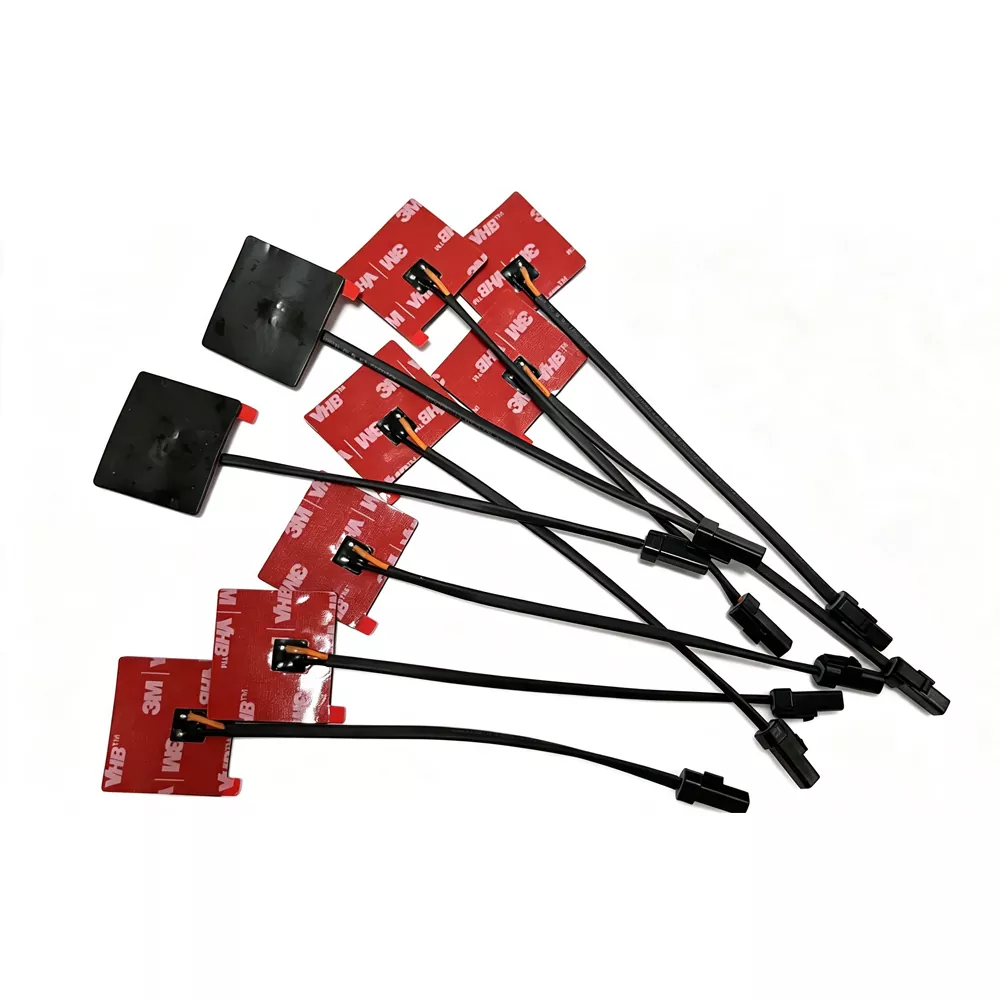

1.2 Aktivna antena NFC

Aktivna antena NFC se nanaša na antenski sistem, ki temelji na običajni anteni NFC in vključuje aktivno brezkontaktno sprednjo stran ali vezje za ojačanje/pogon signala.

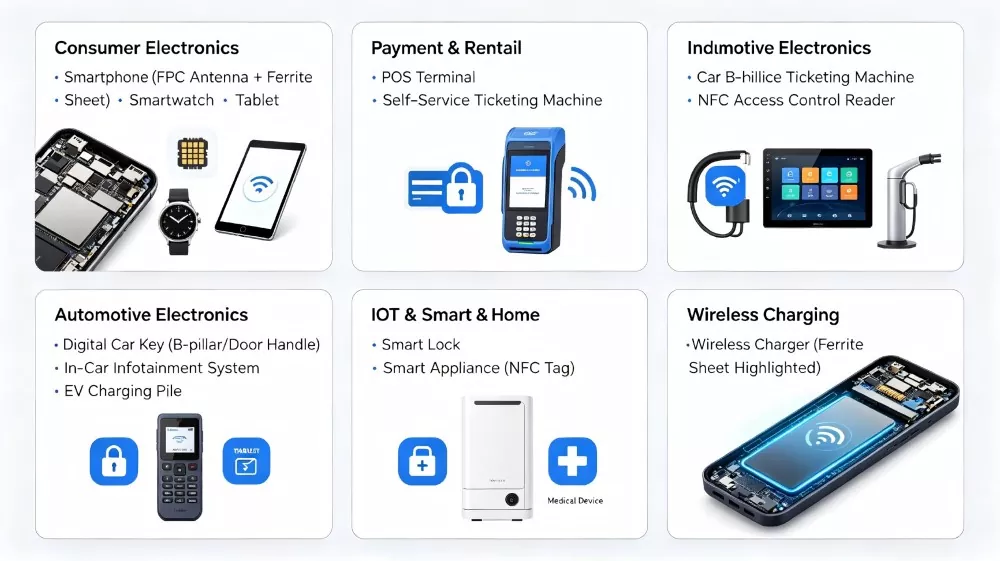

Veljavne naprave

Zakaj izbrati NFC anteno Qianmu Communication?

1. Izjemno tanek, prilagodljiv dizajn - debelina le 0,14–0,27 mm, popolnoma primerna za ultra tanke naprave in prilagodljive zahteve glede namestitve.

2. Feritna izolacijska plast - vključen standardni ferit, ki učinkovito ščiti pred motnjami iz kovinskega okolja.

3. Več načinov namestitve - podpira različne možnosti, vključno z lepilno podlago 3M (odstranljivo lepilo), priključki IPEX in spajkanjem.

4. Delovanje pri široki temperaturi - Območje delovne temperature: -40 ℃ do +85 ℃

5. Popolnoma skladen s standardi - izpolnjuje okoljske standarde RoHS

6. Prilagojene storitve - Popolnoma prilagodljiva podpora za dimenzije, oblike, zavoje tuljav, vrednosti induktivnosti itd.

7. Hitra dostava - hitra proizvodnja vzorcev in učinkovita dostava množične proizvodnje.

8. Profesionalna simulacijska podpora - Zagotavljanje elektromagnetnih simulacij in priporočil za optimizacijo celotnega stroja.

Obnašanje RF in premisleki na ravni sistema

Učinkovitost antene NFC ni odvisna le od njenih osnovnih električnih specifikacij, temveč tudi od celotnega elektromagnetnega okolja, ki ga ustvari končna struktura naprave. Dejavniki, kot so izbira materiala, notranja postavitev in okoliške komponente, lahko znatno vplivajo na učinkovitost antene in stabilnost komunikacije.

1. Učinek razglasitve kovine

Ko je antena nameščena blizu kovinskih komponent, vključno z baterijami, zaščitnimi pokrovi ali mehanskimi okvirji, lahko inducirani vrtinčni tokovi spremenijo elektromagnetne značilnosti in premaknejo resonančno frekvenco. Brez ustrezne feritne izolacije lahko ta učinek razglasitve povzroči resonančno odstopanje, nižjo zmogljivost sklopitve in zmanjšano zanesljivost komunikacije.

2. Funkcija feritne plasti pri stabilizaciji polja

Feritna magnetna plast zagotavlja več kot zaščito pred motnjami. Deluje tudi kot plast za usmerjanje magnetnega toka, tako da usmeri magnetno polje proti nekovinski strani antene. To pomaga izboljšati učinkovitost spajanja, optimizirati prenos signala in zmanjšati izgubo energije v aplikacijah, kjer so v bližini kovinske komponente.

3. Občutljivost za ujemanje impedance

Sistemi NFC, ki delujejo pri 13,56 MHz, zahtevajo natančno ujemanje impedance zaradi svoje občutljivosti na spremembe v zasnovi ohišja, debelini lepila in deformaciji tuljave. Majhne razlike v mehanski strukturi lahko vplivajo na resonančno točko in zmogljivost faktorja Q, zaradi česar je po integraciji antene potrebna nastavitev na ravni sistema.

4. Povezava z arhitekturo naprave

Na delovanje antene vplivajo tudi dielektrične lastnosti okoliških materialov, vključno s plastičnimi ohišji, steklenimi pokrovi in ​​strukturami PCB. Materiali z višjo dielektrično konstanto lahko povzročijo dodatno parazitsko kapacitivnost, kar ima za posledico ožjo pasovno širino in zmanjšano komunikacijsko rezervo.

5. Vpliv aktivnega proti pasivnemu sistemu

Pri konfiguracijah aktivne antene NFC pogonsko vezje neposredno vpliva na porazdelitev in moč elektromagnetnega polja. Čeprav lahko ta pristop poveča komunikacijsko razdaljo, poveča tudi občutljivost na spremembe obremenitve in zahteva natančnejši nadzor ozemljitve, zaščite in celotne zasnove sistema.

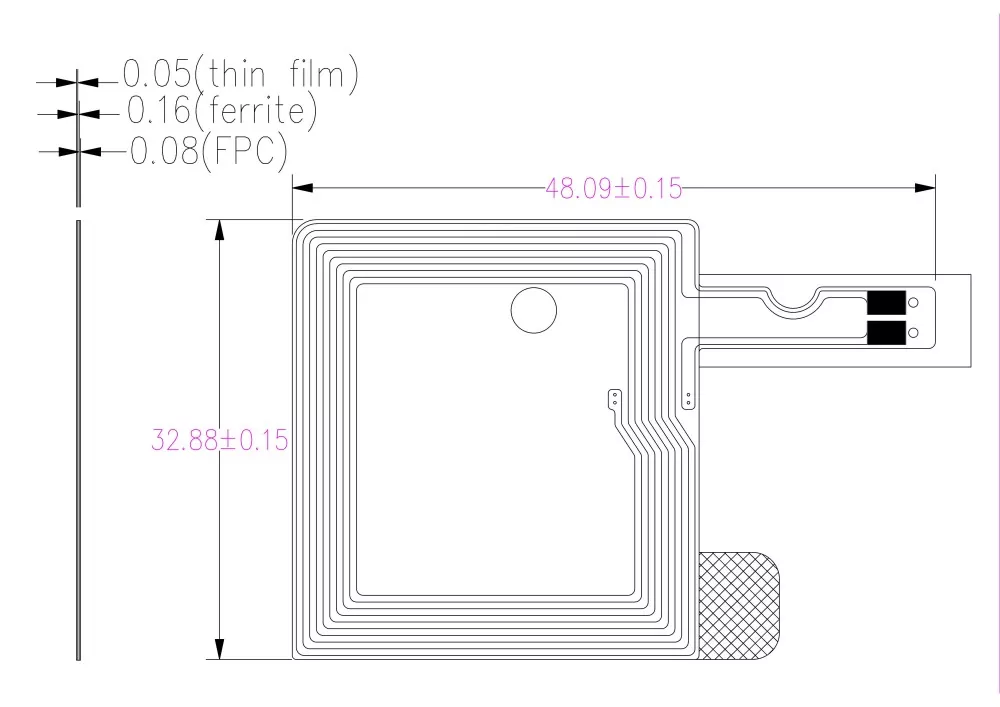

Tehnične specifikacije

V primerjavi z enakimi: razlikovalne prednosti Qianmu Communications

Navodila za namestitev

Namestitev z lepljivo podlago (fleksibilna antena FPC)

To je najpogosteje uporabljen način namestitve antene NFC:

Koraki namestitve:

1. Očistite površino - Z alkoholno krpico očistite območje namestitve (notranjo površino ohišja naprave ali površino baterije), tako da zagotovite, da ni olja in prahu.

2. Odlepite zaščitno folijo - previdno odstranite 3M lepilno zaščitno folijo s hrbtne strani antene.

3. Poravnava in pozicioniranje - Poravnajte anteno z določenim mestom namestitve, pri čemer zagotovite, da območje tuljave ni ovirano.

4. Pritisnite močno in enakomerno – od sredine proti robom, da odstranite zračne mehurčke.

5. Utrjevanje in čakanje - Pustite stati 24 ur, da dosežete optimalno moč lepljenja.

Opombe pri namestitvi:

Ocene strank

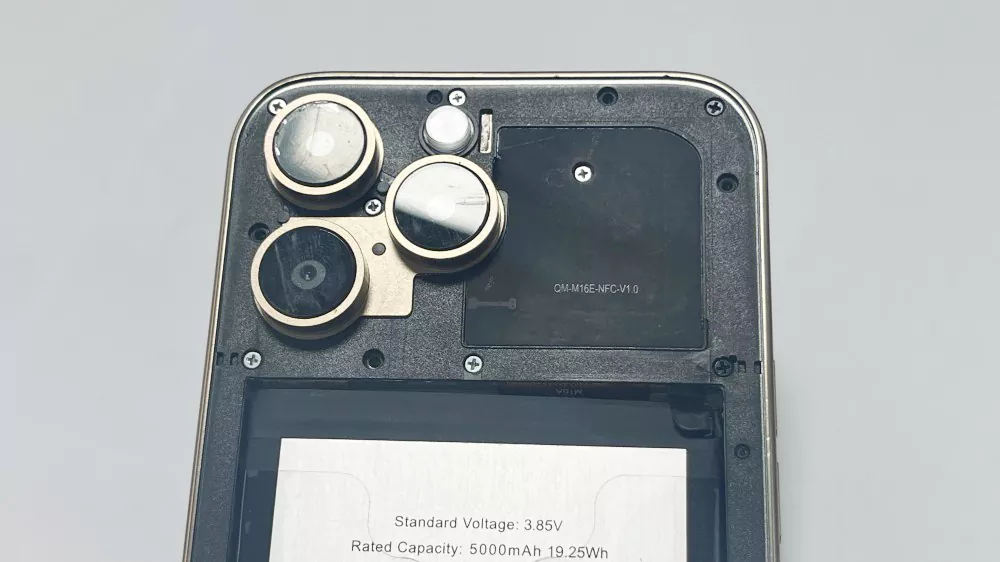

"Vgrajena mehka antena NFC podjetja Qianmu Communications je pokazala stabilno delovanje v našem novem modelu pametnega telefona in dosegla razpon branja 85 mm. Feritna plast učinkovito ščiti pred motnjami baterije in doslednost kakovosti v množični proizvodnji je odlična." - Proizvajalec blagovne znamke, Shenzhen Junge Technology Co., Ltd.

"Aktivne NFC antene, ki se uporabljajo v terminalih POS, zahtevajo visoko zanesljivost in močna RF polja. Izdelki Qianmu Communication so prestali naše strogo testiranje EMVCo in kupili smo že več kot 300.000 enot." – Guangzhou ZhonghaidaSatellite Navigation Technology Co., Ltd. Proizvajalec plačilnih terminalov

pogosta vprašanja

V1: Kakšna je delovna frekvenca vgrajene mehke antene v NFC?

O: NFC deluje v mednarodno standardiziranem frekvenčnem pasu 13,56 MHz ±7 kHz, ki se običajno uporablja v komunikacijskih sistemih bližnjega polja za brezžični prenos podatkov kratkega dosega.

V2: Kakšna je tipična razdalja za branje?

O: Komunikacijski doseg je običajno omejen na nekaj centimetrov, običajno okoli 5–8 cm, odvisno od zasnove antene, strukture naprave in pogojev namestitve.

V3: Kdaj je potrebna NFC antena s feritnim jedrom?

O: Ko je treba anteno namestiti na površino baterije, blizu kovinskega ohišja ali v okolju s kovinskimi komponentami, je bistveno, da uporabite anteno, opremljeno s feritno plastjo. Feritna plast lahko učinkovito izolira motnje povratnih vrtinčnih tokov, ki jih povzroča kovina.

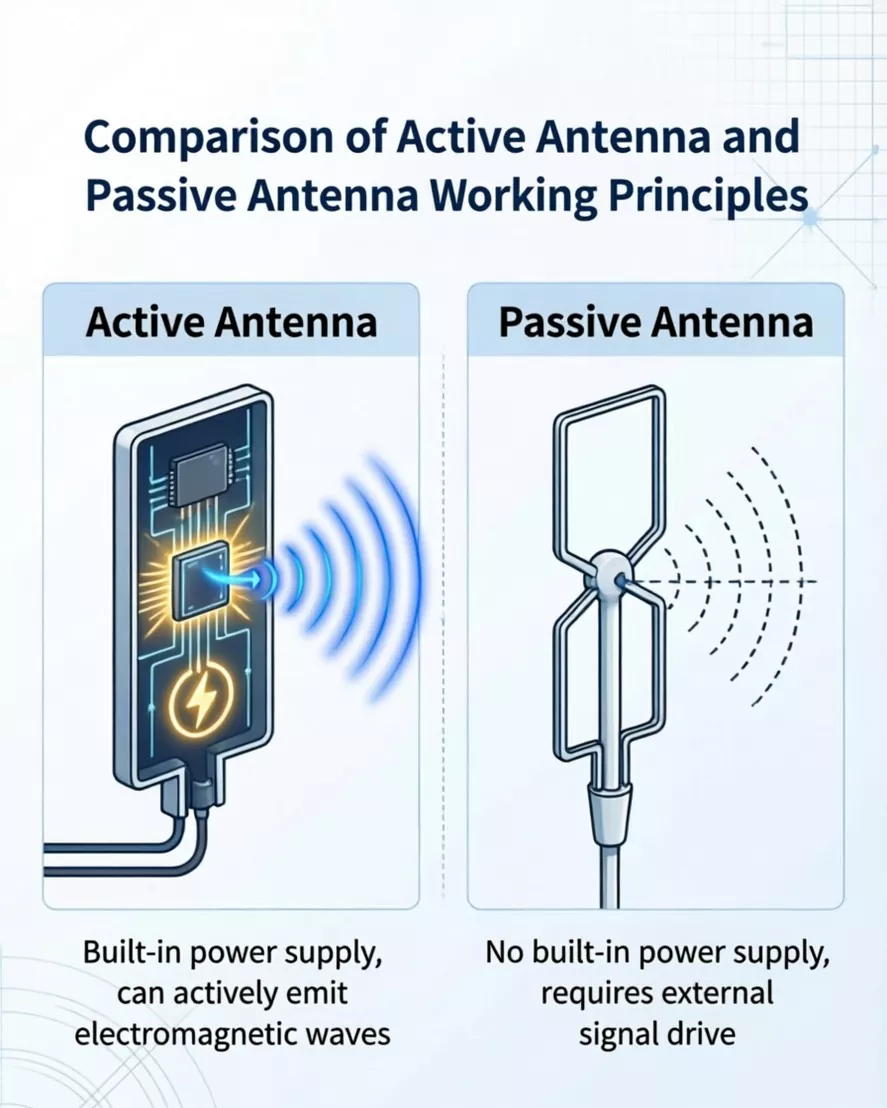

V4: Kakšna je razlika med mehko anteno, vgrajeno NFC, in aktivno anteno?

O: Vgrajena pasivna antena je pasivna komponenta, ki se za delovanje zanaša na indukcijo magnetnega polja iz bralnika/pisalnika, zaradi česar je primerna za standardne aplikacije NFC. Aktivna antena združuje ojačanje signala in pogonska vezja, kar ji omogoča aktivno ustvarjanje močnejšega RF polja, zaradi česar je idealna za scenarije, kot so plačilni terminali, ki zahtevajo robustnejši signal.

V5: Ali je mogoče prilagoditi velikost in obliko?

O: Da, Qianmu Communications podpira dizajne po meri v vseh velikostih, vključno s pravokotnimi, okroglimi in nepravilnimi oblikami.

V6: Kakšno območje induktivnosti se običajno uporablja?

O: Tipične zasnove spadajo v območje induktivnosti približno 1–2 μH, odvisno od zahtev za nastavitev in ujemanje impedance.

V7: Kakšni so običajni načini namestitve?

O: Obstajajo trije glavni načini namestitve: ① 3M lepilna podlaga (fleksibilna antena FPC – najpogosteje uporabljena); ② priključek IPEX (vtični tip); ③ Montaža spajkanja.

V8: Ali je Qianmu Communication trgovec ali tovarna?

O: Qianmu Communications je proizvajalec, ki združuje raziskave in razvoj, proizvodnjo in prodajo. Imamo lastno tovarno in imamo celotno proizvodno linijo ter robusten sistem nadzora kakovosti - daleč od tega, da bi bili zgolj trgovsko podjetje.
