Skupna kolesarska antena

Shared Bike Antenna je namenska IoT RF antena, posebej zasnovana za vgradnjo v ohišje pametne ključavnice skupnih koles in e-koles. Ne zahteva zunanje izpostavljenosti zunaj ohišja naprave, namesto tega je nameščen neposredno okoli tiskanega vezja ključavnice ali znotraj rezerviranega notranjega prostora v ohišju ključavnice. Zaradi omejenega notranjega prostora pametnih ključavnic in elektromagnetnih motenj, ki jih povzročajo kovinska ohišja, baterije, motorji in komponente matične plošče, ob vgradnji običajne standardne notranje antene občutno oslabijo signal. To vodi do zakasnjenega poročanja o vozilu, zanašanja položaja, neobičajne porabe energije v stanju mirovanja in na koncu do višjih operativnih stroškov vzdrževanja. Antena podjetja Qianmu Communications je bila posebej optimizirana in nastavljena za kompleksno elektromagnetno okolje znotraj ohišij ključavnic, kar zagotavlja stabilno komunikacijo in izhod signala za pozicioniranje znotraj omejenih, zaprtih votlin. Služi kot osnovna podporna komponenta za rešitve pametnega zaklepanja v skupnih dvokolesnih vozilih.

Načelo delovanja

1. Glavna plošča pametne ključavnice oddaja RF-signal skozi svoja RF-vrata, ki se prenaša prek napajalnega kabla do vgrajene antene skupnega kolesa za sevanje.

2. Enota za sevanje pretvori električne signale v elektromagnetne valove, ki prodrejo skozi plastično ohišje ključavnice in sevajo navzven ter prenašajo lokacijo vozila, stanje ključavnice, nivo baterije in informacije o napakah na platformo za upravljanje v oblaku.

3. Prejmite ukaze za odklepanje in zaklepanje na daljavo od bazne postaje, pretvorite elektromagnetne valove v zraku nazaj v električne signale in jih posredujte na matično ploščo;

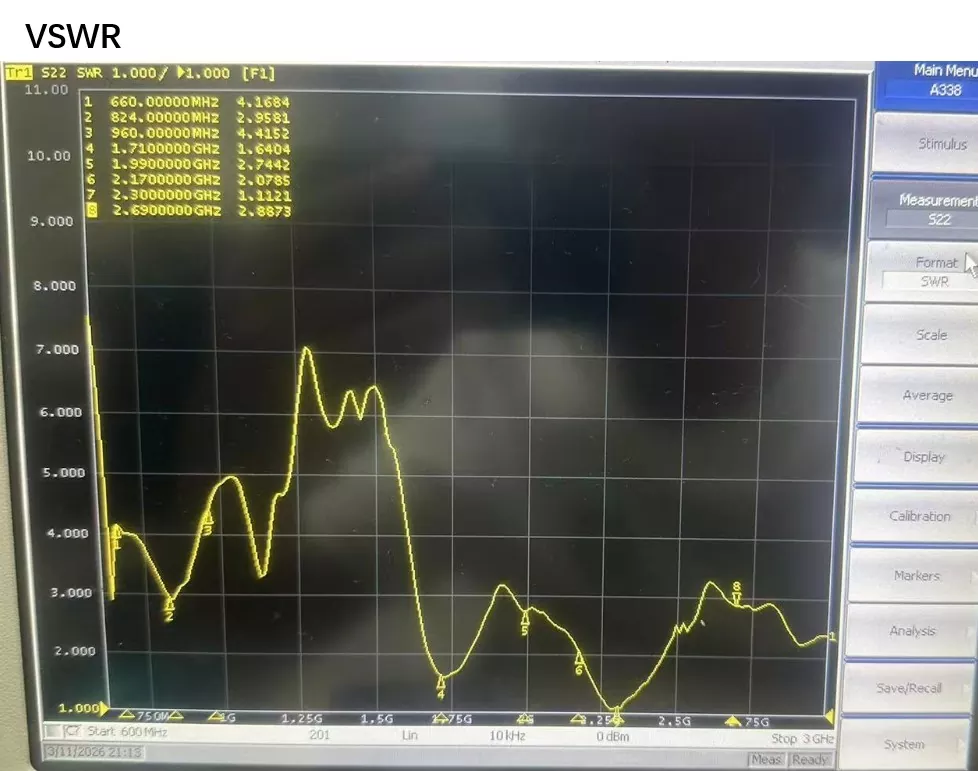

4. Uravnavanje impedance se izvaja za odpravo notranjih kovinskih in baterijskih motenj, ohranjanje standardne impedance 50Ω v zaprtih prostorih, zmanjšanje izgube odmeva, zatiranje nenormalne porabe energije in podaljšanje življenjske dobe litijeve baterije naprave.

Združljivo s podprtimi napravami

· NBIoT Smart Bike Lock

· 4G Cat.1 Centralna plošča za skupno ključavnico električnega kolesa

· Notranji IoT komunikacijski modul za skupne električne skuterje

· Skupni skuterji in naprave za mobilnost z vgrajenimi komunikacijskimi terminali

· Majhna zunanja IoT ključavnica, omarica z vgrajenim modulom

Osnovna tehnologija izdelka

1. Zasnova za uravnavanje votline proti motnjam: posebej kalibrirana v brezehoični komori za odpravo elektromagnetnih motenj iz notranjih kovinskih ohišij, litijevih baterij in tiskanih vezij v pametnih ključavnicah. Ohranja stabilno delovanje sevanja tudi v omejenih, zaprtih prostorih in učinkovito preprečuje nihanje signala, ki ga povzroča notranje okolje ključavnice.

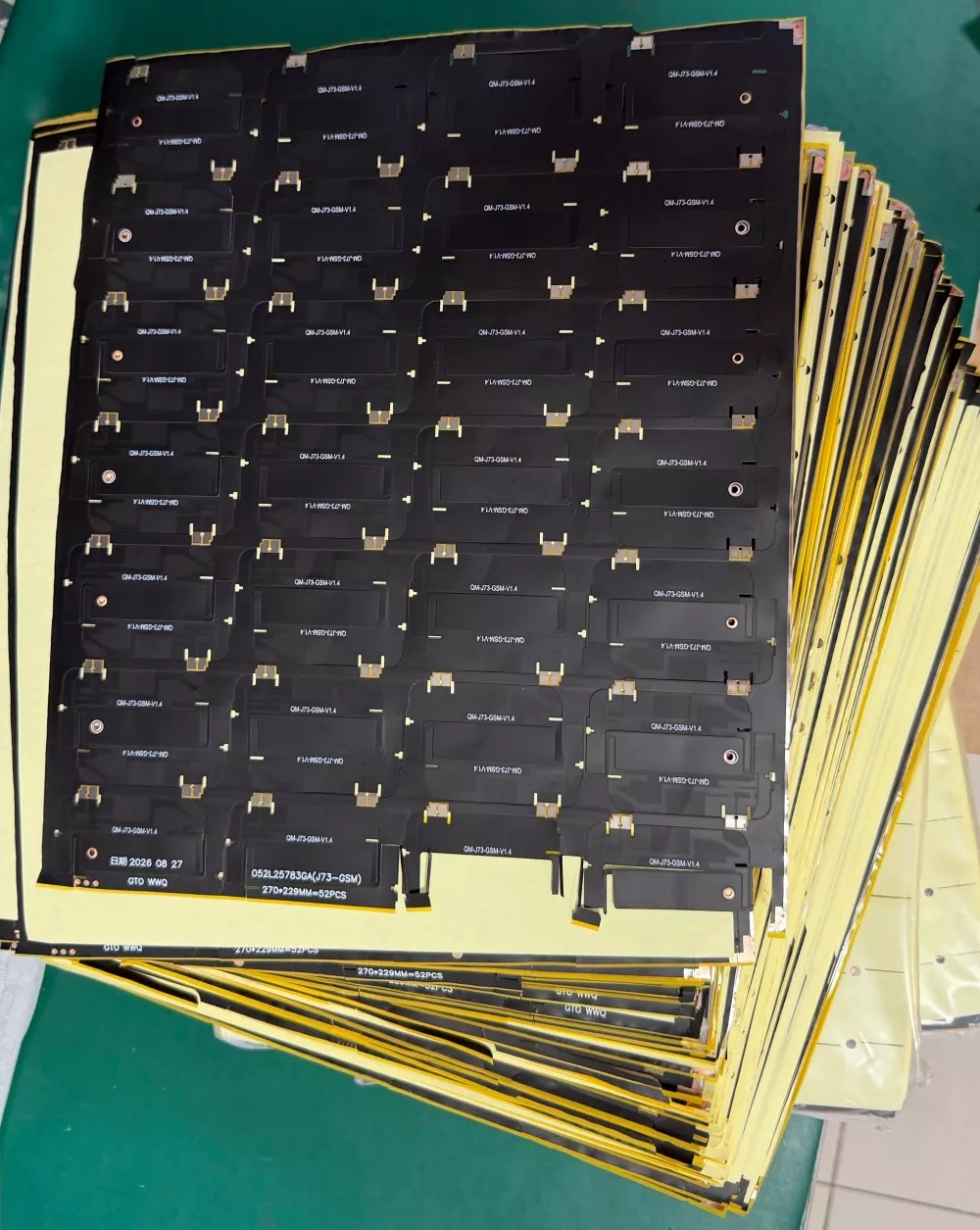

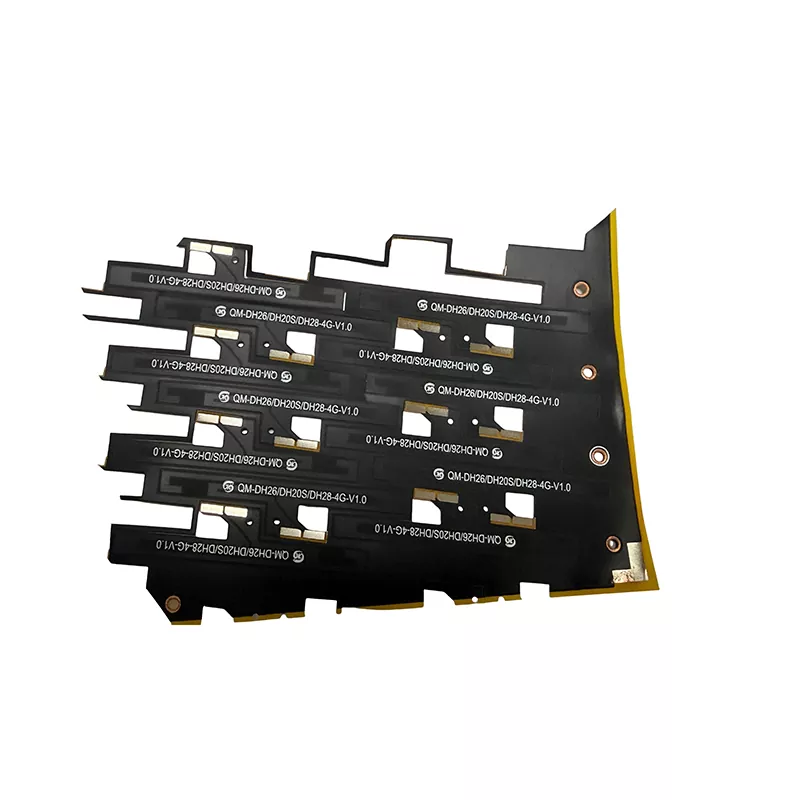

2. Kompakten in tanek dizajn, idealen za ozke prostore znotraj ključavnic: na voljo v več velikostih in konfiguracijah, s prilagodljivimi možnostmi FPC, keramike, vzmetne in PCB antene, ki ustrezajo različnim notranjim dimenzijam ključavnice. Zavzema minimalno votlino, kar gradbenim inženirjem omogoča enostavno vključitev v načrte.

3. Funkcije proti vibracijam in proti utrujenosti: Kolesa v skupni rabi se pogosto srečujejo z neravnimi cestami in dolgotrajnimi vibracijami, kar lahko zlahka privede do zloma napajalne žice ali ločitve spajkalnega spoja. Skupna kolesarska antena vključuje ojačitev za ublažitev napetosti na izstopni točki kabla, prilagodljiva različica FPC pa vključuje dodatne jeklene ojačitvene plošče. Po 500-urnem testiranju zanesljivosti simuliranih cestnih vibracij bistveno zmanjša proizvodne napake, kot so pretrgane žice.

4. Optimizacija RF nizke porabe energije: Optimiziranje izgube RF povezave zmanjša porabo energije prenosa naprave v zapletenih notranjih okoljih, zmanjša skupno porabo energije sistema, podaljša cikle zamenjave baterije za posamezna vozila in zmanjša pogostost vzdrževanja na kraju samem.

5. Prilagodljive možnosti prilagajanja in razvoja: lahko se posebej prilagodi glede na dimenzije ohišja stranke in postavitev notranjih komponent; podpira enotno komunikacijo ali integrirane antene z dvojno funkcijo, ki združujejo komunikacijo in določanje položaja GNSS; dolžina kabla, vrsta priključka in delovni frekvenčni pas so nastavljivi.

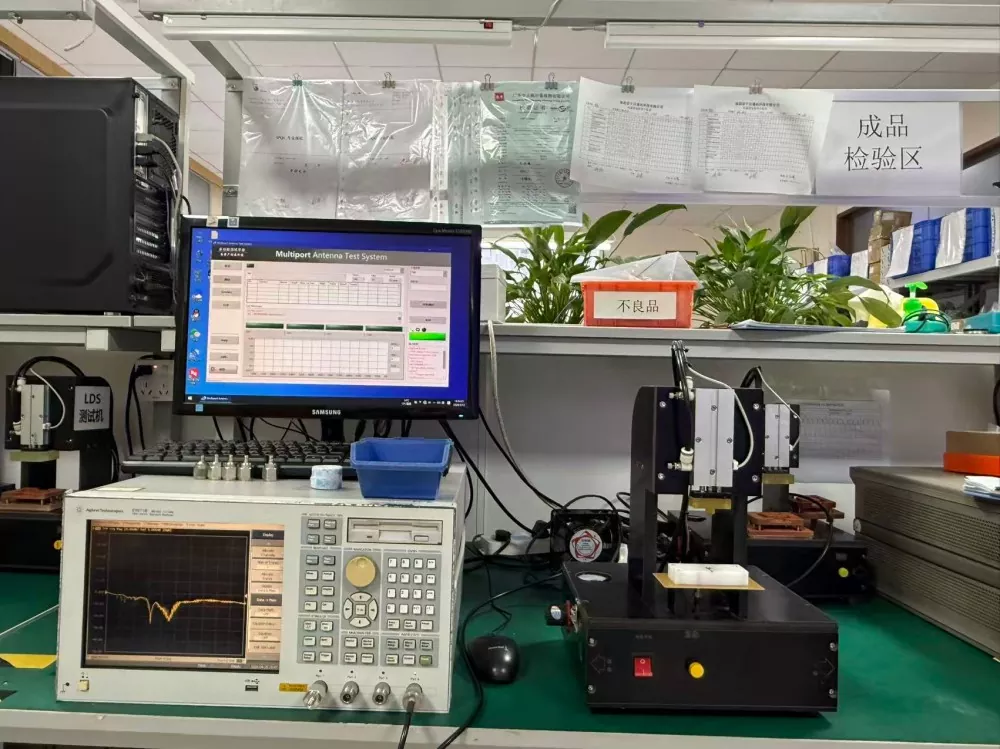

6. Kakovost, sledljiva in preverljiva: Vsaka serija izdelkov hrani poročila o preskusih mikrovalovne brezehoične komore in zapise o preskusu staranja vzorčenja. Za projektno dobavo v razsutem stanju lahko s pošiljko zagotovite dejanske podatke o meritvah, da izpolnite zahteve glede sprejemljivosti projekta. Kot dobavitelj z neodvisnimi zmogljivostmi za raziskave in razvoj lahko med fazo vzorčenja dostavimo več ponovitev prototipov.

Kako izbrati skupno kolesarsko anteno

1. Pojasnite frekvenčne pasove in funkcionalne zahteve: potrdite, ali je projekt NB-IoT ali 4G Cat.1 in ali je potrebno integrirano dvojno določanje položaja Beidou-GPS. Kolesarske antene v skupni rabi z enakim videzom, vendar z neujemajočimi se frekvenčnimi pasovi, bodo pri uporabi znotraj ključavnic povzročile slabo dejansko delovanje.

2. Ocenite okolje notranje votline: upoštevajte velikost notranjega prostora, okoliške kovinske komponente in namestitev baterije. Ne zanašajte se samo na parametre golih komponent antene; dejanske meritve je treba opraviti po sestavi celotnega ohišja, saj podatki o goli plošči ne morejo predstavljati dejanske zmogljivosti v dejanskih projektih.

3. Vnaprej potrdite konstrukcijske zahteve: dimenzije razpoložljivega prostora, način namestitve in montaže, model konektorja in dovoljeno dolžino kabla, da se izognete nakupu komponent, ki jih ni mogoče sestaviti.

4. Dajte prednost proizvajalcem z zmožnostmi za nastavitev RF. Standardni generični izdelki morda niso združljivi z ohišjem vaše ključavnice; fizična tovarna lahko ponovno nastavi in ​​optimizira posebej za vašo votlino ključavnice, medtem ko trgovci običajno ne morejo doseči optimizacije na ravni votline.

pogosta vprašanja

V1: Ali večje ojačenje antene vedno pomeni boljše delovanje?

O: Ne. Vgrajene antene so zaprte v ozki kovinski votlini; preprosto iskanje visokega ojačenja lahko povzroči neusklajenost impedance, kar posledično povzroči močno povečanje skupne porabe energije. Pri kolesih v skupni rabi mora vgrajena antena uravnotežiti več dejavnikov, vključno z okoljem votline, porabo energije, odpornostjo na udarce in velikostjo, kar zahteva ujemanje in nastavitev glede na zasnovo ohišja ključavnice.

V2: Kakšne so prednosti in slabosti vgrajenih anten v primerjavi z zunanjimi antenami?

O: Prednosti vgrajenih anten: čist videz naprave brez izpostavljenih komponent, odprava tveganja poškodb, zloma ali izgube, povezane z zunanjimi antenami. Slabosti: večje motnje notranjih kovinskih delov v ohišju ključavnice, kar zahteva večjo natančnost pri nastavitvi antene. Če vaš projekt vključuje obsežno uvedbo v visokih zgradbah ali podzemnih garažah, sta temeljna testiranja in vrednotenje na kraju samem bistvena.

V3: Ali lahko naredimo 4G komunikacijo + GPS BeiDou dvofunkcijsko skupno kolesarsko anteno?

O: Podprto. Integrirana zasnova z dvojno anteno zmanjšuje notranje ožičenje, priključke in kable pa lahko po potrebi prilagodite.

V4: Kakšna je politika garancije za izdelek?

O: Pri običajni namestitvi in ​​uporabi nudimo garancijo za električne napake samega izdelka, ki niso posledica človeške škode. Vendar pa garancija ne krije težav, ki izhajajo iz nepravilne namestitve, močnega vlečenja kablov ali poškodb zaradi stiskanja med sestavljanjem. Zagotovili bomo tudi navodila za namestitev, da se izognete takšnim težavam.
