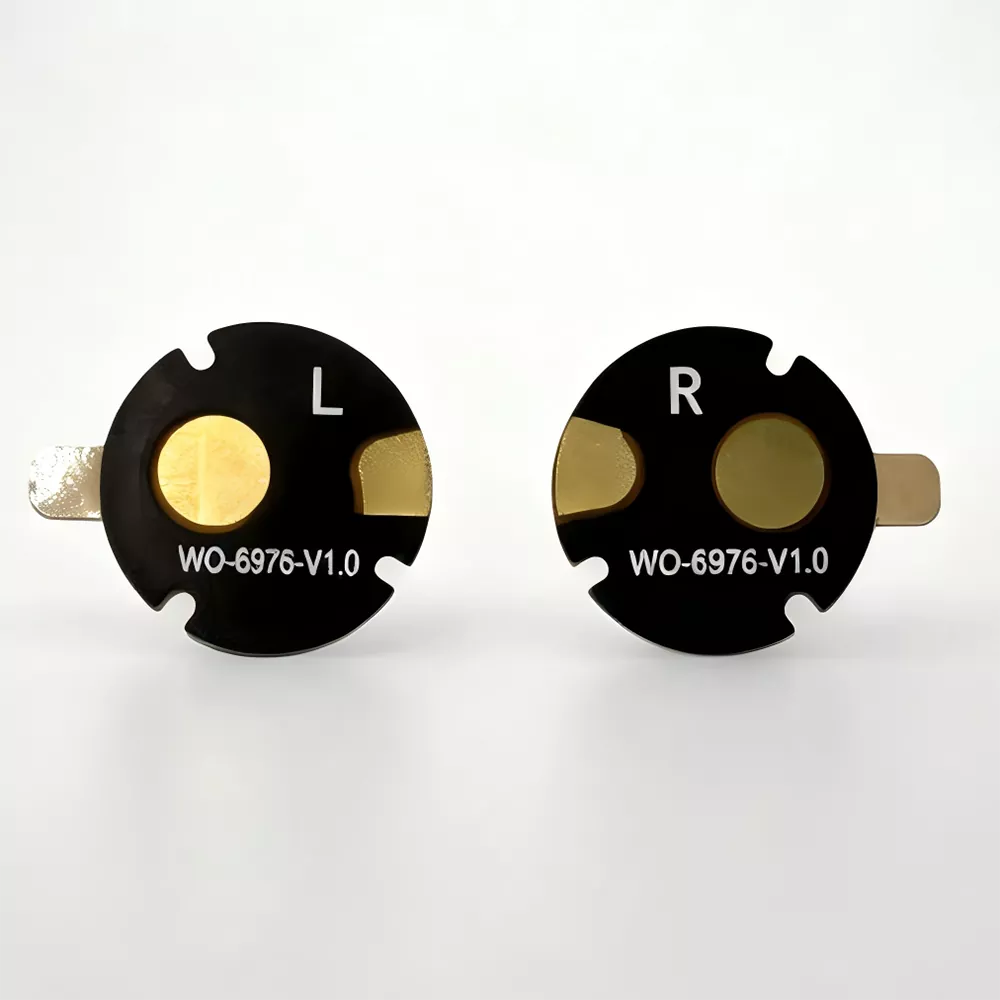

Fleksibilne antene za slušalke so miniaturne RF sprejemno-sprejemne komponente, ki za osnovo uporabljajo fleksibilne substrate PI/LCP s prevodnimi sevalnimi vzorci, oblikovanimi z jedkanjem. Zasnovani so posebej za ušesne slušalke TWS Bluetooth, brezžične slušalke, ki se nalagajo na ušesa, in slušalke s kostno prevodnostjo s kompaktnimi notranjimi votlinami. V nasprotju s togimi PCB ali vzmetnimi antenami nudijo prilagodljive antene za slušalke odlično upogljivost in ultra tanke profile, ki jim omogočajo, da se prilagodijo notranjim stenam ohišij slušalk, stranicam baterije in ušesnim steblom nepravilne oblike. To učinkovito obravnava izzive, kot sta omejen prostor votline in oviranje signala, ki ga povzročajo kovinske strukture.

Shenzhen Qianmu Communication Technology Co., Ltd., kot proizvajalec anten s sedežem v Shenzhenu, se zanaša na svoj interni RF laboratorij pri nenehnem izpopolnjevanju oblikovalskih rešitev antene za slušalke in služi kot zanesljiv dobavitelj za številne znamke slušalk.

Načelo delovanja

V bistvu so miniaturne ravninske komponente RF sevanja. Visokofrekvenčni električni signali iz brezžičnega avdio modula se prenašajo v sevalno vezje antene, ki jih z elektromagnetno indukcijo pretvori v elektromagnetne valove. Hkrati antena zajame zunanje elektromagnetne valove Bluetooth in jih pretvori nazaj v električne signale za prenos na glavni krmilni čip, kar omogoča dvosmerni prenos zvočnih podatkov med pametnimi telefoni in slušalkami. Da bi optimizirali delovanje v scenarijih uporabe slušalk, smo izboljšali napajalno točko antene in zasnovo ujemanja ozemljitve, da zmanjšamo izgubo absorpcije signala, ki jo povzroči človeška glava. Testni primer v resničnem svetu: Za iste ušesne slušalke TWS je zamenjava standardne vzmetne antene z našo prilagodljivo anteno za slušalke Qianmu povečala razdaljo stabilne povezave skozi steno s 3,2 m na 6,1 m, kar je zmanjšalo verjetnost prekinitve povezave za 72 % (testni podatki, zbrani v brezehoični komori z dejansko človeško obrabo; poročila o preskusih so na voljo na zahtevo).

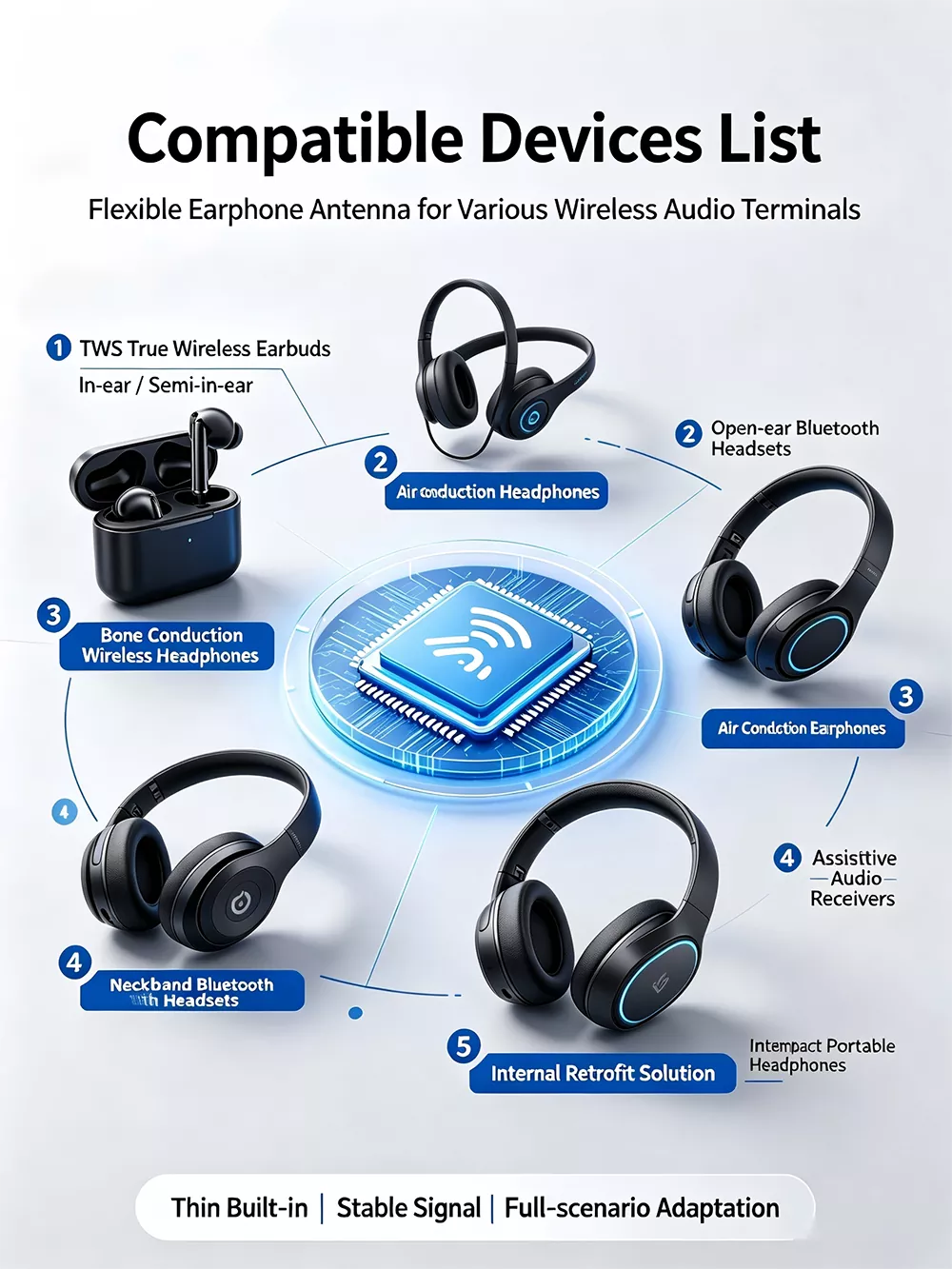

Seznam združljivih naprav

Ta prilagodljiva antena za slušalke je široko združljiva z različnimi brezžičnimi avdio terminali:

1. TWS True Wireless Bluetooth Earbuds (In-ear, Semi-in-ear)

2. Slušalke Bluetooth z odprtim hrbtom, ki visijo na ušesu, slušalke z zračno prevodnostjo

3. Brezžične slušalke s kostno prevodnostjo, Bluetooth slušalke z ovratnim trakom

4. Pomožne slušalke za sprejem zvoka, brezžične slušalke v slogu slušnega aparata

5. Kompaktne prenosne brezžične slušalke z vgrajeno rešitvijo za spreminjanje

Ključne prodajne točke

1. Ultra tanek in prilagodljiv, zasnovan tako, da se prilega ekstremnemu zlaganju ušesnih čepkov

Na voljo v debelinah 0,12–0,3 mm, z najmanjšim radijem upogiba ≤1,5 ​​mm, podpira več deset tisoč ciklov upogibanja brez razpok ali razslojevanja bakra. Prilepite ga lahko na stebla slušalk, stranice baterije ali ukrivljene notranje stene ohišij, s čimer odpravite potrebo po ravnih površinah tiskanega vezja in pomagate konstrukcijskim inženirjem zmanjšati velikost slušalk.

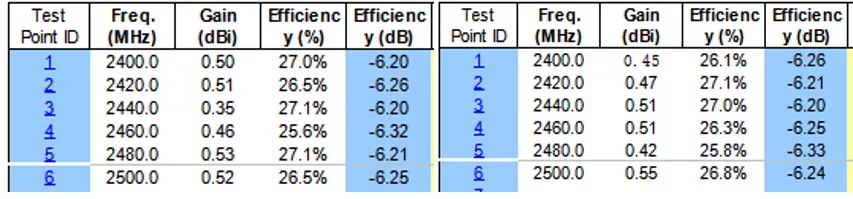

Dejanska fotografija: večkotni preizkus antene v realnem času

2.Stabilna RF zmogljivost zmanjša prekinitve povezave in zamik

Ekipa Qianmu Communications RF je dokončala simulacijo ujemanja impedance pred načrtovanim časom in dosegla VSWR antene za slušalke ≤1,8 in visoko učinkovitost sevanja signala. To učinkovito blaži oslabitev signala, ki jo povzroči zamašitev glave med nošenjem, kar zmanjšuje zatikanje zvoka med tekom in vožnjo na delo.

3. Opremljen z visokotemperaturno lepljivo podlago za enostavno avtomatizirano montažo

Zadnja stran antene je opremljena z dvostranskim lepilom, ki je odporno na visoke temperature, kar omogoča hitro in varno pritrditev s preprostim odlepljenjem zaščitne folije – sponke ali vijaki niso potrebni. Ta zasnova je idealna za hitro montažo na tovarniških proizvodnih linijah, kar zmanjša delovni čas med namestitvijo.

4. Visoka prilagoditev (prednost tovarniške neposredne dobave)

Kot kitajski proizvajalec antene za slušalke podpiramo prilagajanje 外形轮廓 (外形), nastavitev frekvenčnega pasu (predvsem 2,4 GHz Bluetooth, razširljiv), dolžino kabla, vrsto terminala (U.FL, konzervirani kontakti) in material podlage (PI za ekonomično kakovost / LCP za visokokakovostne). Nudimo izdelavo vzorcev za majhne serije in zanesljive dobavne roke za naročila velikih količin.

5. Stroga kontrola kakovosti, visoka doslednost

Vsaka serija anten za slušalke je podvržena vzorčenju in testiranju v radiofrekvenčni odmevni komori ter preskusom cikliranja pri visokih in nizkih temperaturah ter upogibnega staranja, s čimer se odpravijo razlike v zmogljivosti serije in postanejo primerne za dolgoročno množično proizvodnjo slušalk blagovnih znamk.

Tehnične specifikacije

Prilagodljiva antena za slušalke v primerjavi z običajnimi antenskimi rešitvami v industriji

Veliko proizvajalcev slušalk ima težave pri izbiri anten, razpetih med vzmetnimi antenami, togimi PCB antenami in keramičnimi antenami. Na podlagi testiranja v resničnem svetu na tisočih projektih slušalk smo sestavili jasno in intuitivno primerjavo:

Če imajo vaši ušesni čepki omejen notranji prostor, nepravilne oblike ohišja ali zahtevajo visoko doslednost pri masovni proizvodnji, je prilagodljiva antena za slušalke optimalna rešitev. Kot prvotni proizvajalec s sedežem v Shenzhenu lahko Qianmu Communications hitro optimizira zasnovo antene glede na vaš prototip.

RF oprema za testiranje brezhovnih komor

Kako izbrati pravo prilagodljivo anteno za slušalke

Mnogi inženirji za nabavo slušalk pogosto delajo napake pri izbiri modelov. Glede na dolgoletne izkušnje s storitvami dobavitelja so tu štiri ključna merila za izbiro:

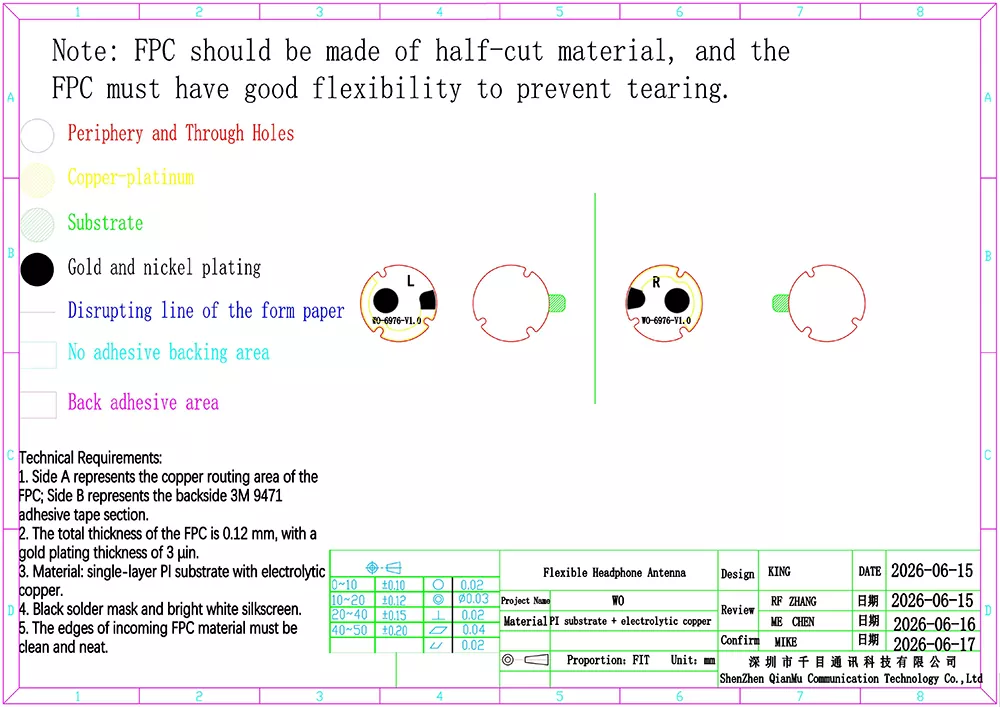

1. Dajte prednost potrditvi razpoložljivega notranjega prostora v slušalki in zagotovite 3D risbe dolžine, širine, višine in strukture votline. Ocenili bomo maksimalne dimenzije antene in dovoljene upogibne površine. Ne kupujte neposredno standardnih anten, ker je zelo verjetno, da bo to povzročilo slabo delovanje signala.

2. Jasno opredelite okoljske cilje uporabe. Za izdelke, ki so namenjeni športu in zunanjim slušalkam, izberite različice, optimizirane za odpornost na upogibanje in odpornost na tresljaje; za izvozne izdelke vnaprej potrdite zahteve okoljskega certificiranja ciljnega trga.

3. Bodite pozorni na podporne storitve za nastavitev RF – preprost nakup prilagodljive antene za slušalke ne zagotavlja uporabnosti! Brez ustreznega ujemanja in uglaševanja antene lahko tudi najboljši materiali povzročijo zaostanek v delovanju. Izberite proizvajalca z lastnimi RF inženirji, ne le posrednika.

4. Pošljite nam vzorec za testiranje, preden oddate uradno naročilo. Izdelali bomo prototipne antene za testiranje na kraju samem s strani naročnika. Masovna proizvodnja se bo začela šele po uspešnem testiranju, kar bo zmanjšalo razvojna tveganja.

pogosta vprašanja

V1: Ali antena za slušalke podpira velikost po meri?

O: Da, podpiramo prilagajanje. Kot tovarna lahko oblikujemo in prilagodimo zunanje mere, dolžino kabla in vrsto terminala glede na notranjo strukturo slušalke. Lahko zagotovite 2D/3D risbe, mi pa bomo ocenili načrt in izdelali vzorce.

V2: Kakšna je najmanjša količina za naročilo (MOQ) za antene za slušalke?

O: Standardne antene za slušalke na zalogi z nizko MOQ; vzorci po meri so na voljo v majhnih količinah in MOQ za naročila množične proizvodnje se je mogoče pogajati. Za vprašanja se obrnite na našo prodajno ekipo.

V3: Ali lahko zagotovite poročilo o preskusu RF antene?

O: Da. Vsaka serija izdelkov je opremljena s podatki o tovarniških preskusih, na zahtevo stranke pa lahko zagotovimo tudi poročila o inšpekcijskih pregledih tretjih oseb, kar zagotavlja popolno sledljivost dokumentacije.

V4: Ali je lahko antena za slušalke združljiva z modulom Bluetooth 5.3?

O: Popolnoma združljiv. Prilagodljiva antena za slušalke deluje v standardnem pasu 2.4G ISM in je združljiva s celotno serijo avdio modulov Bluetooth 5.0/5.1/5.2/5.3.

V5: Katere dokumente je mogoče predložiti za izvoz izdelka?

O: Zagotavljamo lahko predračune, embalažne liste, poročila RoHS in CE, poslovne licence in druge dokumente za izpolnjevanje zahtev carinjenja v različnih državah.
