Sektorska antena

Shenzhen Qianmu Communication Technology Co., Ltd. je poklicni proizvajalec anten za kitajski sektor na Kitajskem, z lastno proizvodno tovarno in globalnim dobaviteljem na enem mestu. Neodvisno raziskuje, razvija in proizvaja celotno paleto usmerjenih sektorskih anten z visokim ojačenjem, ki pokrivajo celoten komunikacijski frekvenčni pas 698-3800 MHZ. Združljivo za bazne postaje operaterja, pokritost WiFi v parku, brezžične mostove na gradbišču, prenos podatkov interneta stvari na območju tovarne in druge inženirske scenarije. Z lastno radiofrekvenčno brezzvočno komoro in avtomatizirano montažno linijo so vse antene tovarniško preizkušene za stoječe valove, ojačanje, visoko in nizko temperaturo ter vodoodpornost, skupaj z blagom pa je mogoče izdati celoten sklop poročil o preskusih. Podprt je pas OEM/ODM, kot žarka, prilagajanje vmesnika.

Kako deluje

Celotna struktura sledi principu usmerjenega fokusiranja žarka: hrbtna plošča reflektorja iz aluminijeve zlitine, nizi mikrotrakastih oscilatorjev, nepremočljiv pokrov antene, napajalni vod RF, nastavljiv montažni nosilec.

1. Niz oscilatorjev pošilja in sprejema elektromagnetne valove v različnih frekvenčnih pasovih, kovinska hrbtna plošča pa odseva neuporabne povratne signale, kar izboljša razmerje med sprednjim in zadnjim; Izmerjeno razmerje od spredaj do zadaj je ≥25 dB v istem okolju, motnje motenj pa so zmanjšane za 65 %;

2. Fizične omejitve glede kota snopa: Standardni model 120° oddaja energijo samo v območje sprednjega sektorja in ne pušča signalov v sosednja območja. Merjeno v gostem omrežju mestnih območij se je prepustnost omrežja sosednjih celic povečala za 42 %;

3. Zasnova navzkrižnega oscilatorja z dvojno polarizacijo ±45°, združljiva z večpotnim prenosom MIMO, stopnja povezave terminalske naprave se poveča za 35 % pri enaki moči prenosa;

4. Ohišje je izdelano iz UPVC materiala, odpornega na UV žarke, brez izgube kovinske zaščite. Nihanje delovanja RF v območju od -40 °C do +85 °C je ≤0,3 dBi, slabljenje signala pa je minimalno za dolgotrajno uporabo na prostem.

Osnovne prodajne točke

Množični nakup anten za komunikacijski sektor s 1000 mrežnimi očesi pomaga odpraviti boleče točke velikih zunanjih omrežij, vključno z motnjami, kratko razdaljo pokritosti, zunanjimi poškodbami in visokimi stroški gradnje. Pet temeljnih prednosti je združljivih z različnimi komunikacijskimi projekti:

1. Usmerjeno ostrenje z visokim ojačenjem

Z možnostmi ojačanja 8–18 dBi sektorska antena širokega dosega širokega dosega zagotavlja razširjeno pokritost. V primerjavi z običajnimi vsesmernimi antenami se radij pokritosti poveča za 70 % pri enaki oddajni moči. V gorskih območjih in odprtih tovarniških območjih ni potrebna gosta namestitev, kar zmanjšuje naložbe v inženirsko opremo.

2. Proti motnjam, ki jih je mogoče nadzorovati žarkom

Z razpoložljivimi večžarkovnimi koti 60°/90°/120° antena zagotavlja natančno razdelitev območij pokritosti signala in stabilno mreženje v scenarijih z visoko gostoto. Izogne ​​se navzkrižnim motnjam signala, zakasnitvi in ​​prekinitvi povezave v okoljih z visoko gostoto internetnega dostopa, kot so pisarniške gruče, stanovanjska območja in kampusi.

3. Popolnoma zaprta zunanja struktura IP67, odporna na vremenske vplive

Antena je opremljena z enodelnim brizganim vodoodpornim pokrovom z zatesnjenimi spoji, ki je odporen na nevihte, sneg in korozijo obalne solne prhe. Stopnja odpornosti proti vetru doseže 60 m/s, kar podpira zunanjo namestitev drogov 5 let brez puščanja ali okvare zaradi staranja.

4. Nastavljiv univerzalni montažni nosilec

Antena je opremljena z namestitvenim nosilcem za drog iz nerjavečega jekla, ki zagotavlja močno inženirsko prilagodljivost. Podpira nastavitev naklona gor in dol ter 360° vodoravno fino nastavitev, primerno za različne montažne nosilce, kot so komunikacijski stolpi, električni drogovi, fasade stavb in tovarne jeklenih konstrukcij.

5. Source Factory polnodimenzionalna storitev prilagajanja

Kot profesionalna sektorska tovarna anten podpira obrezovanje pasu, prilagajanje kota žarka, zamenjavo vmesnika N/SMA/BNC/Fakra, prilagajanje dolžine kabla, sitotisk logotipa stranke in hitro testiranje vzorcev za majhne serije.

Tehnične specifikacije

Scenariji uporabe

1. Pokritost mobilne bazne postaje operaterja

Stolpi baznih postaj Mobile, Unicom in Telecom uporabljajo sektorske antene za paketno uvajanje. 120° segmentacija žarka razdeli 360° območje signala za zmanjšanje interference med celicami. Dolgoročni množični nakupi podpirajo na desetine projektov transformacije komunikacije na ravni okrožja po vsej državi.

2. Popolna pokritost z WiFi v industrijskih parkih in tovarnah

Namestitev stebrov v velikih proizvodnih obratih, logističnih parkih in skladiščnih območjih rešuje težave s šibkim IoT signalom za opremo delavnic in skladišč na prostem. Več podjetij je izmerilo, da se je spletna stopnja terminalov v tovarniških območjih povečala z 62 % na 98 %.

3. Javna brezžična omrežja v kampusih, skupnostih in slikovitih območjih

Antene, nameščene na stanovanjskih strehah in najvišjih točkah slikovitih območij, zagotavljajo široko pokritost za gospodinjstva in turiste, nadomeščajo veliko število majhnih vsesmernih AP in kasnejše stroške delovanja in vzdrževanja zmanjšajo za 50 %.

4. Brezžični nadzorni mostovi za rudnike in gradbišča

Oddaljeni video prenos z gorskih gradbišč in odprtih rudnikov je podprt z usmerjeno zmogljivostjo z visokim ojačenjem. Signal lahko prodre skozi svetlobne ovire, kar zagotavlja stabilne in neprekinjene signale spremljanja na vhodih v tunel in pobočjih.

5. Označite projekte mrtvega kota v mestnih, podeželskih in gorskih območjih

Antena izboljša signale 4G v oddaljenih vaseh, mestih in gorskih cestah. Če se uporablja skupaj z repetitorskimi postajami, pomaga rešiti težave, kot so mobilni telefoni brez dostopa do omrežja in izguba položaja za vozila, ki zahtevajo prevoz.

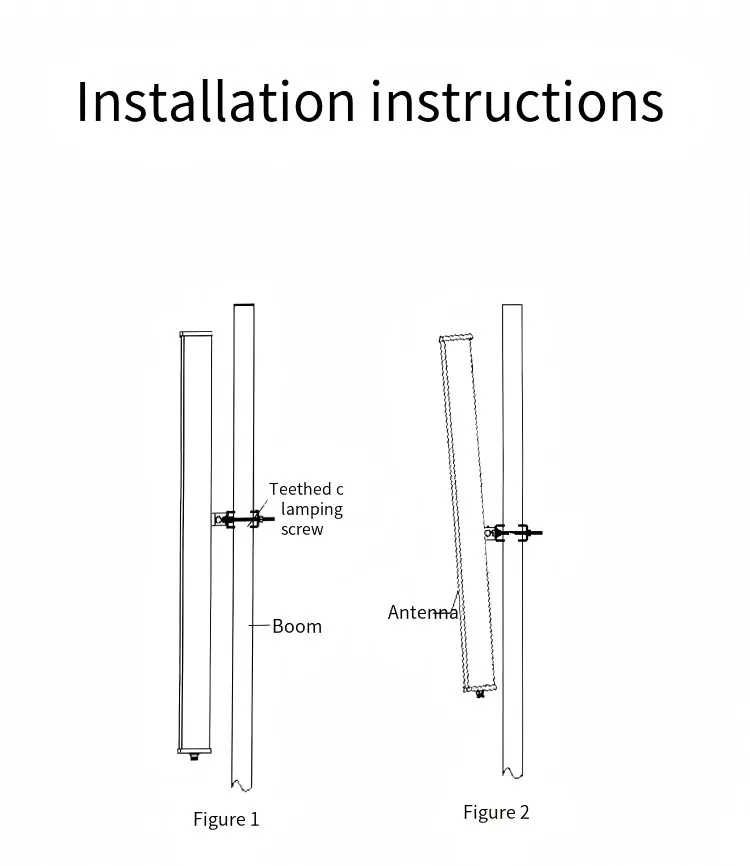

Standardizirana navodila za namestitev

1. Nosilec za montažo na drog: pritrdite ujemajoči nosilec sponke iz nerjavečega jekla na komunikacijski drog/cev, tako da pustite prostor za nastavitev navzgor in navzdol;

2. Namestitev ohišja sektorske antene: Vstavite zadnjo zaponko antene v režo nosilca in najprej privijte pritrdilne vijake;

3. Kalibracija kota žarka: Zasukajte anteno vodoravno, da se poravna s ciljnim območjem glede na usmerjenost območja pokritosti, in prilagodite kot nagiba navzdol navpično, da se ujema z visoko in nizko pokritostjo;

4. Priklop Rf kabla: Poravnajte konektor tipa N z vmesnikom bazne postaje/naprave AP in ga zategnite. Ovijte konektor z vodoodpornim trakom za tesnjenje.

5. Splošna ojačitev in ponovni pregled: Ponovno zategnite vse vijake, preverite, ali antena ni zrahljana in kabel ni povlečen, in dokončajte namestitev na prostem

FAQ Pogosto zastavljena vprašanja

V1: Ali se bo sektorska antena zmočila ali poškodovala, če jo boste dolgo uporabljali na prostem?

A1: Ne. Celotna enota ima enodelno tesnilno strukturo IP67. Šivi pokrova antene so zatesnjeni z vodoodpornim lepilom, RF priključki pa so opremljeni z vodoodpornim trakom. Preden je zapustil tovarno, je opravil neprekinjene preskuse vodoodpornosti proti pršenju in ne bo puščal med močnim dežjem ali visokotlačnim čiščenjem. Primeren je za celoletno postavitev na prostem.

V2: Ali je mogoče prilagoditi frekvenčni pas, kot žarka in LOGO antene?

A2: Da. Kot izvorna tovarna podpiramo prilagoditev obrezovanja trakov, prilagajanja kota žarka, dolžine kabla, vrste vmesnika in sitotiska LOGO blagovne znamke stranke na ohišju v skladu s posebnimi zahtevami, ki izpolnjujejo prilagojene inženirske in zunanjetrgovinske potrebe OEM.

V3: Ali obstajajo napačne oznake ojačanja antene in ali je mogoče zagotoviti poročilo o preskusu?

A3: Ne. Vsi parametri so izmerjeni v profesionalni RF brezzvočni komori, da se izognemo napačnemu označevanju. Celotna poročila o preskusih za ustrezno anteno je mogoče zagotoviti z vsako serijsko pošiljko, podatke pa je mogoče preveriti in izslediti.

V4: Kateri dodatki so vključeni v komplet sektorskih anten?

A4: Standardna konfiguracija vključuje antensko enoto, montažni nosilec za drog iz nerjavečega jekla in pritrdilne vijake. RF kable in adapterje lahko izberete glede na zahteve. Ob naročilu nas obvestite o opremi, ki jo uporabljate, in pribor bo v celoti pripravljen.

V5: Kakšna je najmanjša količina naročila za čezmorska naročila?

A5: Za običajne standardne modele je najmanjša količina naročila 50 kosov. Za modele po meri OEM je najmanjša količina naročila 100 kosov. Vzorci se lahko zagotovijo ločeno za testiranje delovanja.
