WiFi antena za slušalke

WiFi antena za slušalke je kompaktna, zelo prilagodljiva brezžična komunikacijska antena in služi kot osnovna strojna oprema, ki slušalkam omogoča povezavo z WiFi, brezžično prenašanje zvoka visoke ločljivosti, izvajanje posodobitev vdelane programske opreme v oblaku in doseganje avdio-video sinhronizacije z nizko zakasnitvijo. Za razliko od običajnih zunanjih anten ali standardnih Bluetooth anten je bila ta namenska WiFi antena za slušalke posebej optimizirana za ozke prostorske omejitve naglavnih slušalk, kovinsko zaščito ohišja, tesno prilegajočo se obrabo, ki povzroča ovire signala, in zapletena notranja signalna okolja. Odlikuje ga manjši faktor oblike, močnejša zmogljivost proti motnjam in vrhunska zmogljivost prodora signala.

Kot izkušeni proizvajalec WiFi anten za slušalke smo se oddaljili od splošnega, univerzalnega pristopa k oblikovanju antene. Namesto tega se osredotočamo na edinstvene primere uporabe naprav za slušalke, pri čemer razvijamo lahke, zelo združljive in stabilne namenske antenske rešitve. Ti izdelki učinkovito rešujejo običajne industrijske težave, kot so prekinitve povezave, zakasnitev, popačenje zvoka in šibka moč signala, ki se običajno pojavijo pri standardnih antenah v slušalkah. Naše antene so široko združljive z vsemi vrstami naprav, vključno s potrošniškimi avdio-vizualnimi slušalkami, slušalkami za igralne e-športe, poslovnimi naglavnimi slušalkami za odpravljanje hrupa in izobraževalnimi slušalkami za poslušanje.

Osnovno delovno načelo

Osnovno načelo delovanja WiFi antene za slušalke temelji na tehnologiji pretvorbe RF elektromagnetnih valov in načelih ujemanja resonance, ki se integrirajo z RF vezjem slušalke za doseganje dvosmernega prenosa signala. Zagotavlja visoko učinkovitost, nizko porabo energije, stabilnost in močno zaščito pred motnjami med delovanjem. Delovni proces je sestavljen iz dveh glavnih modulov: prenos signala in sprejem signala, ki vsebuje jasna načela, zrelo tehnologijo in natančno preverljivo delovanje.

1. Načelo prenosa signala: glavna plošča slušalke pretvarja zvočne podatke in ukaze za upravljanje v visokofrekvenčne električne signale, ki se prenašajo prek natančno usklajenega impedančnega vezja do Wi-Fi antene slušalk. Znotraj antene večslojna mikrotrakasta resonančna struktura pretvori električne signale v dvopasovne elektromagnetne valove 2,4 GHz/5 GHz, ki sevajo vsesmerno, da omogočijo brezžično izmenjavo podatkov med slušalkami in usmerjevalniki, računalniki ali mobilnimi napravami.

2. Načelo sprejema signala: signale elektromagnetnega valovanja WiFi, ki jih oddajajo zunanje naprave, v celoti zajame WiFi antena slušalk. Ti signali gredo skozi resonančno votlino v anteni, ki filtrira ustrezen frekvenčni pas in odstrani hrupne motnje. Elektromagnetni valovi se nato pretvorijo nazaj v visokofrekvenčne električne signale in prenesejo v dekodirni čip slušalke, kjer se sprejmejo in dekodirajo zvočni in podatkovni ukazi.

Optimizirali smo postavitev odmika antene in metodo polarizacije, da bi odpravili težave z zaščito signala, ki jih povzročajo kovinski naglavni trakovi, baterije in zvočni gonilniki v slušalkah. To anteni omogoča, da ohrani visoko učinkovitost sevanja tudi v kompaktnem, zaprtem ohišju, pri čemer doseže izmerjeno stopnjo izgube signala manj kot 8 %, kar znatno presega merila standardne industrijske antene.

Razpon združljivih naprav

Kot profesionalni dobavitelj WiFi anten za slušalke naši izdelki ponujajo odlično združljivost in podpirajo 99 % brezžičnih naglavnih slušalk, ki so trenutno na trgu. Pokrivajo širok razpon scenarijev in kategorij naprav. Spodaj so navedeni združljivi modeli:

• Slušalke za igre: Podpira omrežje z nizko zakasnitvijo WiFi 6, združljivo z igralnimi napravami za računalnike in konzole za sinhroniziran zvok in video

• Avdio-vizualne slušalke visoke ločljivosti: brezžične domače HiFi slušalke, avdiovizualne slušalke z odpravljanjem šumov in slušalke, združljive z domačim kinom

• Poslovne pisarniške slušalke: brezžične slušalke z mikrofonom za sestanke na daljavo, pisarniške slušalke z odpravljanjem hrupa in slušalke, zasnovane za spletne tečaje

• Izobraževalne slušalke: slušalke za usposabljanje poslušanja v kampusu, brezžične slušalke za spletno poučevanje

• Pametna nosljiva pokrivala: pametne slušalke s povezljivostjo Wi-Fi in poglobljene zvočne slušalke, združljive z VR

• Industrijske slušalke: brezžične slušalke za komunikacijo v delavnici in slušalke WiFi z odpravljanjem hrupa za pregled opreme

WiFi antene za slušalke po meri je mogoče oblikovati tudi v skladu z dimenzijami matične plošče naprave stranke, strukturo ohišja in zahtevami po frekvenčnem pasu, podpirajo personalizirane konfiguracije, kot so nestandardne velikosti, posebne impedance in usmerjeno sevanje, ki ustrezajo raznolikim proizvodnim potrebam različnih proizvajalcev.

Prednost diferenciacije

Običajne antene za slušalke na trgu pogosto trpijo zaradi šibkih signalov, pogostih prekinitev povezave, velike zakasnitve, velike velikosti in dovzetnosti za motnje. Kot vodilni proizvajalec WiFi anten za slušalke smo naše izdelke nenehno optimizirali za reševanje teh industrijskih težav in zagotavljamo pet ključnih prednosti – zmogljivost v realnem svetu znatno prekaša konkurente.

Dvopasovna polna pokritost, brezhiben prenos z ničelnim zamikom

1. Podpira dvopasovni prenos Wi-Fi pri 2,4 GHz in 5 GHz, združljiv s protokoli Wi-Fi 4/5/6. Pas 2,4 GHz ponuja močan prodor skozi steno, kar je idealno za domačo in pisarniško uporabo na velike razdalje; pas 5 GHz zagotavlja višjo pasovno širino in manj motenj, doseganje nizke zakasnitve prenosa videa in zvoka le 15 ms pri testiranju v resničnem svetu – v celoti izpolnjuje zahtevne zahteve igranja iger in multimedije visoke ločljivosti, odpravlja zakasnitev zvoka in težave z avdio-video sinhronizacijo.

2. Kompaktna in tanka zasnova, ki se popolnoma prilega brez dodatnega pritiska na napravo

Z uporabo tehnologije večplastne keramične integracije LTCC ima antena skupno debelino le 0,8 mm, zaradi česar je kompaktna in ne potrebuje velikega praznega prostora. Popolnoma se prilega zaprtemu notranjemu prostoru slušalk, ne da bi zasedel prostore za baterije, matične plošče ali zvočne gonilnike, in ne doda dodatne teže napravi, kar zagotavlja lahko izkušnjo nošenja.

3. Odlična zmogljivost proti motnjam in močna stabilnost signala

Optimiziran kot sevanja antene in zaščitna struktura za učinkovito preprečevanje motenj signala, ki jih povzročajo kovinsko ohišje, litijeva baterija in zvočniška enota slušalk. Pri testiranju v resničnem svetu v zapletenih elektromagnetnih okoljih (kot so povezljivost več naprav in gosto usmerjevalniki) je stopnja stabilnosti signala dosegla 99,6 % brez prekinitev povezave, frekvenčnih skokov ali motenj hrupa.

4. Nizka poraba energije in visok dobiček za daljšo življenjsko dobo baterije

Dobiček antene je optimiziran na 2,5 dBi, z učinkovitostjo sevanja ≥92 %, kar znatno izboljša občutljivost sprejema signala, hkrati pa ohranja izjemno nizko porabo energije. Slušalke, opremljene s to anteno, lahko podaljšajo življenjsko dobo baterije za 12 %–18 % v načinu povezave Wi-Fi, kar učinkovito podaljša čas uporabe naprave.

5. Visoka združljivost in enostavna namestitev, brezskrbna množična proizvodnja

Standardizirana struktura za površinsko montažo, združljiva z avtomatiziranimi postopki namestitve SMT, omogoča priročno namestitev in stabilno spajkanje z visoko stopnjo izkoristka do 99,8 %. Podpira masovno proizvodnjo in obsežno dobavo, hkrati pa ponuja prilagodljive konfiguracije zatičev, dimenzije in parametre impedance, da se prilegajo različnim linijam za proizvodnjo slušalk različnih znamk.

Podrobne tehnične specifikacije

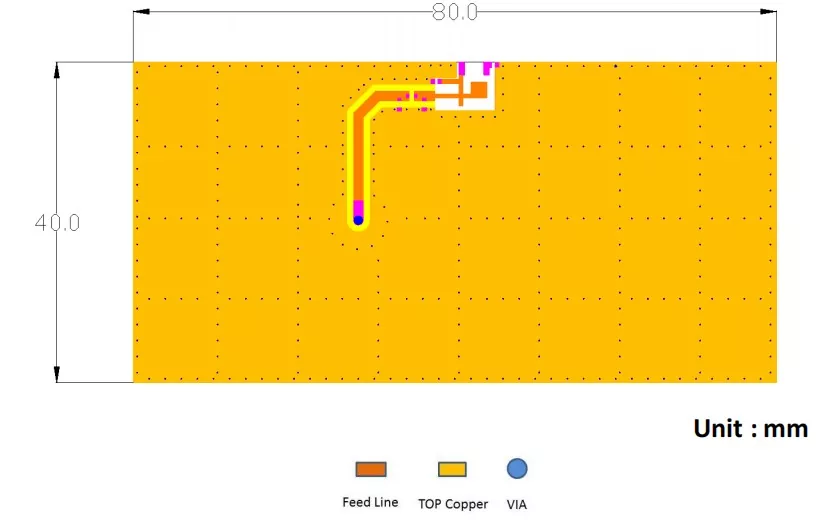

Priporočena dimenzija plošče za ocenjevanje vzorca PCB

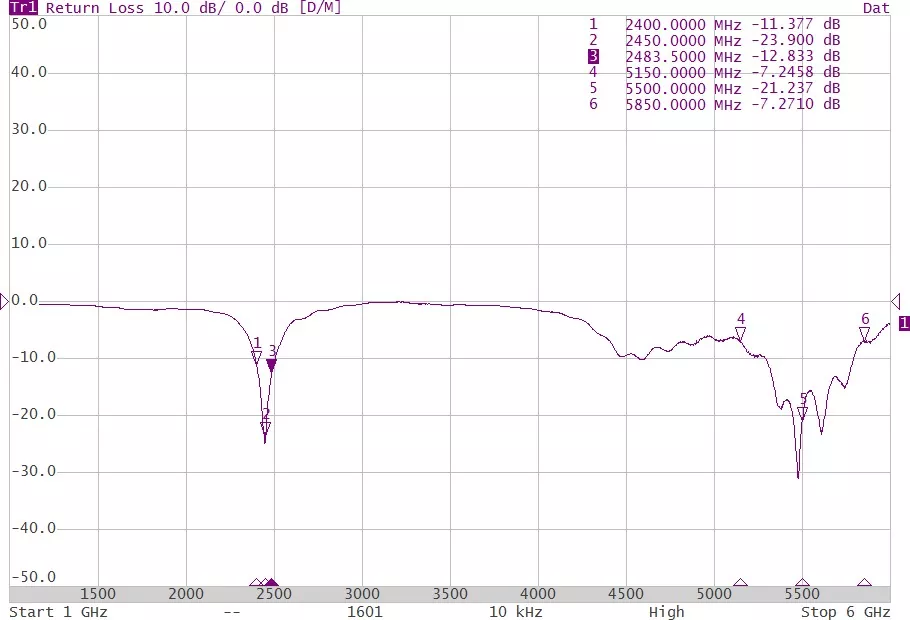

Rezultati meritev Povratna izguba

Prednosti izdelka v primerjavi s konkurenti

Navodila za namestitev in uporabo z ilustracijami

Ta WiFi antena za slušalke ima standardizirano zasnovo za površinsko montažo, ki je združljiva s samodejnim nameščanjem SMT in ročnim spajkanjem. Je enostaven za namestitev in zelo prilagodljiv, z jasnimi in enostavnimi navodili za namestitev:

1. Priprave pred namestitvijo

Očistite območje namestitve matične plošče slušalk, da zagotovite, da na površini ni olja, prahu in umazanije. Prepričajte se, da je prostor okoli matične plošče vsaj 3 mm stran od kovinskih komponent, baterij in zaščitnih pokrovov, da preprečite motnje signala. Pripravite orodja, kot so spajkalna postaja s konstantno temperaturo, spajkalna pasta in antistatična pinceta, ter vse postopke izvajajte z ustreznimi protistatičnimi varnostnimi ukrepi.

2. Spajkalna namestitev za površinsko montažo

Natančno poravnajte anteno s prednastavljeno blazinico na matični plošči in jo pritrdite na mesto z antistatično pinceto. Uporabite spajkalno postajo s konstantno temperaturo (s temperaturo, nadzorovano med 320–350 °C) za ročno spajkanje ali uporabite avtomatsko opremo SMT za serijsko montažo. Po spajkanju preglejte spajkalne spoje, da zagotovite, da so polni, brez hladnega spajkanja, manjkajočih spojev ali premostitev, kar zagotavlja stabilno povezljivost vezja.

3. Določitev in zaznavanje položaja

Pritrdite anteno na odprtem delu ohišja slušalk, izogibajte se kovinskemu naglavnemu traku in zvočniški enoti. Po namestitvi priključite napravo, da izvedete testiranje signala, preverite hitrost povezave WiFi, moč signala in parametre zakasnitve. Ko ni zaznanih nepravilnosti, lahko napravo normalno uporabljate.

4. Previdnostni ukrepi pri uporabi

Med namestitvijo ne upogibajte keramičnega ohišja antene, ker lahko poškodujete notranjo resonančno strukturo. Izogibajte se nameščanju kovinskih komponent okoli antene, da preprečite zaščito signala. Med običajno uporabo anteno ne izpostavljajte visokim temperaturam in vlažnim okoljem, da učinkovito podaljšate njeno življenjsko dobo.

pogosta vprašanja

V1: Ali ta WiFi antena za slušalke podpira WiFi 6?

O: Popolnoma podprt izdelek je združljiv s celotnim naborom protokolov WiFi4, WiFi5 in WiFi6 ter ponuja dvopasovno pokritost na frekvencah 2,4 GHz in 5 GHz, kar izpolnjuje zahteve glede povezljivosti višjega razreda najnovejših pametnih brezžičnih slušalk.

V2: Ali je mogoče anteno prilagoditi glede na dimenzije matične plošče slušalk?

O: Podpira polnodimenzionalno prilagajanje, vključno z velikostjo, vrsto nožice, parametri impedance, kotom sevanja in združljivostjo frekvenčnega pasu. Ekipa za raziskave in razvoj lahko hitro razvije rešitve in izdela prototipe za testiranje na podlagi strukture opreme stranke.

V3: Kako dolgo traja garancija za izdelek in kako se rešujejo težave s kakovostjo?

O: Vsi izdelki imajo enoletno garancijo. Vsaka enota je podvržena popolnemu pregledu, preden zapusti tovarno. V primeru težav s kakovostjo, ki jih ni povzročil človek, lahko stranke uživajo v brezplačni zamenjavi ali popravilu. Za paketne napake so na voljo polna povračila in zamenjave, kar zagotavlja celovito zaščito pravic kupcev v celotnem procesu.

V5: Ali ste neposredni dobavitelj v tovarni in ali podpirate mednarodna trgovinska naročila?

O: Smo neposredna tovarna in proizvajalec WiFi anten za slušalke, brez posrednikov. Imamo polne izvozne kvalifikacije in dolgoletne izkušnje z obravnavanjem globalnih trgovinskih naročil, zagotavljanjem popolne dokumentacije za carinjenje in certificiranje.
