Panelna antena

Kaj je usmerjena ploščata antena

Naša stenska usmerjena ploska antena 14DBI je usmerjena antena z ozkim snopom z visokim ojačenjem, posebej zasnovana za notranje WiFi omrežje na dolge razdalje, sprejem signala bazne postaje na prostem in inženiring ojačanja brezžičnega signala. Običajni vsesmerni antenski signali se porazdelijo 360° in razdalja prenosa je omejena; Usmerjene antene se zanašajo na svoje zadnje reflektorje, da zbirajo radiofrekvenčne signale in koncentrirajo radiofrekvenčno energijo v eni smeri, kar bistveno izboljša zmogljivost prenosa na dolge razdalje. Naša serijsko izdelana notranja in zunanja dvonamenska antena ima vgrajeno zaprto plastično ohišje, je vodoodporna in odporna na prah, podpira stensko montažo, je združljiva z GSM, 4G, 5G, dvopasovnim WiFi, 433 nizkofrekvenčnim večpasovnim nizkofrekvenčnim večpasovnim internetom stvari, je standardno opremljena s podajalnikom nizkih izgub RG58 in ima dva običajna priključka RF, notranji zatič SMA in moški N, It je antenska rešitev za ploščate plošče z najvišjo pokritostjo v komunikacijskem inženiringu in IOT projektih.

Kako deluje antena

Številni kupci zmotno domnevajo, da je zasnova ploščatega panela samo za videz. Vendar usmerjena antena z ravnim zaslonom doseže usmerjen prenos in sprejem signala prek svoje notranje večplastne strukture. Načelo delovanja je mogoče preveriti s profesionalno opremo za testiranje, vključno z analizatorji vektorskih omrežij, RF brezzvočnimi komorami in analizo elektromagnetne simulacije.

1. Sevanje oscilatorja in princip ostrenja snopa kovinskega reflektorja

Notranji oscilator je odgovoren za oddajanje in sprejemanje RF signalov. Kovinski reflektor, nameščen za oscilatorjem, odbija signale, ki se sevajo nazaj in vstran proti sprednji smeri, kar zmanjša širino žarka in izboljša koncentracijo signala. Ta struktura omogoča, da antena doseže visoko učinkovitost ojačanja do 14 dBi.

Izmerjena primerjava: Standardna vsesmerna antena 3dBi običajno zagotavlja oddajno razdaljo okoli 300 metrov v odprtem okolju, medtem ko lahko usmerjena antena 14dBi pod enakimi pogoji doseže stabilno oddajno razdaljo več kot 1200 metrov.

2. Večpasovna resonančna ujemajoča se struktura

Notranji oscilator ima zasnovo niza z več režami za doseganje širokofrekvenčne združljivosti. Podpira več brezžičnih frekvenčnih pasov, vključno z mobilnimi omrežji 700–960 MHz, 2,4 GHz/5,8 GHz WiFi in 433 MHz aplikacijami IoT. Ena antena lahko podpira različne brezžične naprave brez pogoste zamenjave, kar pomaga zmanjšati stroške inventarja in poenostavi upravljanje inženiringa.

3. Prenos signala z nizkimi izgubami z napajalnim kablom RG58

Antena uporablja koaksialni napajalni kabel RG58 z dvoslojno oklopno strukturo za zmanjšanje izgube signala med prenosom. Tudi pri daljših razdaljah namestitve kablov ostane razmerje stoječih valov stabilno, kar preprečuje občutno oslabitev signala, ki jo povzroča ožičenje na velike razdalje.

4. Zasnova zaščite proti motnjam na prostem

Ohišje je izdelano iz materiala ABS, ki zavira gorenje, in ima zaprto strukturo za zaščito notranjih komponent pred zunanjim dežjem, prahom in industrijskimi elektromagnetnimi motnjami. Ta zasnova preprečuje oksidacijo oscilatorja in odmik signala med dolgotrajnim delovanjem na prostem.

pogosta vprašanja

V1: Ali je mogoče zamenjati dovodno dolžino in RF priključek usmerjene ploščate antene?

O: Prilagajanje je podprto. Standardne antenske podajalnike je mogoče prilagoditi na poljubno dolžino od 1 metra do 15 metrov. Konektorji SMA moški in ženski, N glava, BNC se lahko po potrebi zamenjajo. Za velika naročila je mogoče LOGO na lupini preslikati za prilagoditev.

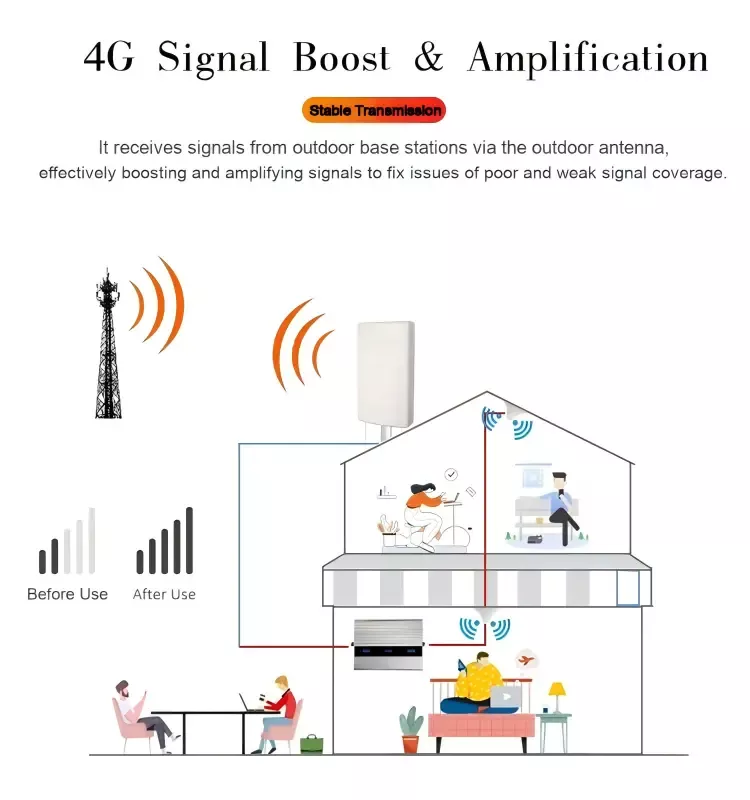

V2: Ali je mogoče to anteno z ravnim zaslonom uporabiti kot ojačevalnik signala 4G in kot WiFi most?

A: Točno tako. Naša antena pokriva več pasov GSM/4G/5G/2,4G/5,8G in je združljiva z repetitorji signala, brezžičnimi mostovi in ​​napravami za prenos podatkov 433 iot. En komplet anten je združljiv z več inženirskimi napravami.

V3: Ali bodo kovinske stene in jeklene konstrukcije vplivale na antenske signale?

O: Kovinske plošče lahko odbijajo in ščitijo radiofrekvenčne signale. Pri nameščanju se mora sprednja sevalna površina antene izogibati velikim površinam kovinske zaščite. Če se temu ni mogoče izogniti, se lahko doda dodatna antena za sprejem signalov na različnih točkah, inženirji pa lahko zagotovijo načrt prilagoditve točk.

V4: Kako rešiti težavo, da je napajalni spoj nagnjen k vdoru vode in kratkemu stiku, če ga uporabljate na prostem dlje časa v deževnem obdobju?

O: Po namestitvi ovijte nepremočljiv električni trak okoli mesta kovinskega spoja. Zunanjo anteno, nameščeno na steber, je mogoče prilagoditi tudi z nadgrajenim vodoodpornim spojem, ki popolnoma prepreči, da bi deževnica razjedala spoj.
