Spotlight Antena

Antena za reflektorje, znana tudi kot okrasna antena za bazne postaje v obliki reflektorjev ali kamuflirana reflektorska antena, je zunanja usmerjena zunanja komunikacijska antena. Njeno ohišje natančno posnema zasnovo reflektorjev za zunanjo razsvetljavo, z integriranimi enotami RF sevanja 4G/5G znotraj ohišja svetilke, da združi prenos in sprejem signala z izboljšavo mestne krajine. Odpravlja potrebo po dodatnih signalnih stolpih in se lahko namesti na strehe, fasade stavb ali ploščadi, s čimer bistveno rešuje običajne težave, kot so vizualna vsiljivost in lastninske omejitve pri dostopu do gradnje, povezane s tradicionalnimi antenami. Ta antena proizvajalca Qianmu Communications je širokopasovna dvojno polarizirana usmerjena antena bazne postaje, ki služi kot osrednja RF komponenta, posebej zasnovana za skupne projekte globoke pokritosti znotraj in na prostem. Za razliko od preprostih imitacij, ki so na voljo na trgu, ima naša antena optimizirano elektromagnetno izolacijo znotraj strukture votline, ki zagotavlja, da ohišje žarnice ne ovira RF sevanja. Zagotavlja odlično kamuflažno estetiko in visoko RF zmogljivost, zaradi česar je primeren za projekte nadgradnje komunikacijske infrastrukture po vsem svetu.

Načelo delovanja

1. Osnovna načela prenosa in sprejema signala

Celotna antena reflektorja je sestavljena iz štirih osnovnih komponent: enote RF sevanja, kovinske odsevne zadnje plošče, vodoodpornega kamuflažnega ohišja in dvojnih konektorjev tipa N.

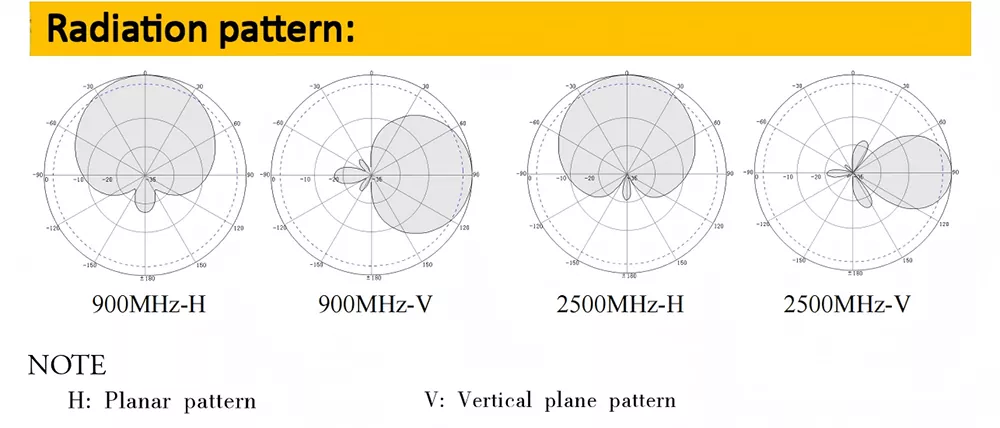

①Prenos signala: Naprava RRU oddaja radiofrekvenčne električne signale, ki se prenašajo prek dveh N-K konektorjev do notranjih aluminijastih sevalnih elementov znotraj antene. Ti signali se pretvorijo v elektromagnetne valove v območju 698-3600 MHz z resonančnimi votlinami in nato sevajo navzven skozi 65° vodoravno usmerjen žarek, ki natančno pokriva tla ciljne zgradbe.

②Sprejem signala: elektromagnetne valove navzgor, ki jih oddajajo mobilni telefoni in naprave interneta stvari v stavbi, antena zajame vsesmerno. Reflektor zbira in filtrira signale motenj, pretvarja elektromagnetne valove v električne signale, ki se prenašajo nazaj v opremo bazne postaje, s čimer se zaključi dvosmerna komunikacija.

2. Kamuflažna lupina z optimiziranim jedrom za nezmanjšanje signala

Večina poceni anten uporablja standardna plastična ohišja, zaradi česar RF izguba presega 15 %, kar povzroči šibke signale in počasne hitrosti omrežja na robovih celic. Tovarna Qianmu Communications je neodvisno razvila modificirano ohišje s prozornimi valovi UABS, pri čemer so laboratorijske meritve pokazale le 6,2-odstotno izgubo RF. V kombinaciji s slojevitim aluminijastim nizom sevanja se izogne ​​učinku zaščite, ki ga povzročajo kovinski nosilci v običajnih ohišjih, in doseže 30-odstotno povečanje hitrosti omrežja navzdol pod enakimi pogoji. Neobdelani merilni podatki iz vektorskih omrežnih analizatorjev so na voljo na zahtevo.

Tehnične specifikacije

Mehanski strukturni parametri

Vodnik za nakup in izbiro

1. Dajte prednost potrditvi pokritosti frekvenčnega pasu. Za glavni kitajski pas 5G 3,5 GHz je nujno izbrati širokopasovne antene za reflektorje, ki podpirajo 1710–3600 MHz. Starejše antene z največ 2700 MHz ne morejo podpirati trenutnih omrežij 5G in jih bo treba pozneje popolnoma zamenjati, kar znatno poveča stroške projekta.

2. Preverite dejanske RF parametre in zavrnite zavajajoče specifikacije. Pred nakupom zahtevajte od dobaviteljev, da zagotovijo izmerjene vektorske krivulje analizatorja omrežja za isti model, pri čemer se osredotočite na preverjanje treh ključnih kazalnikov: ojačanje, VSWR in razmerje spredaj-zadaj. Nizkocenovni izdelki na trgu pogosto precenjujejo dobiček, zaradi česar se dejanska razdalja pokritosti zmanjša za več kot 40 %.

3. Poudarek na zunanji zaščiti in materialih: Na obalnih območjih s pogostim dežjem in tajfuni je treba uporabiti vibratorje iz tlačno litega aluminija v kombinaciji z ohišji UABS, odpornimi na vremenske vplive. Vibratorji iz tanke pločevine in navadna plastična ohišja bodo po 1-2 letih izpostavljeni koroziji in vdoru vode, kar sčasoma povzroči izjemno visoke stroške vzdrževanja.

4. Izberite proizvajalce z lastnimi zmogljivostmi za raziskave in razvoj ter proizvodnjo. Posredniki nimajo raziskav in razvoja, nadzora kakovosti in ne morejo zagotoviti prilagoditev, poročil o preskusih ali poprodajne tehnične podpore. Neposredna povezava z originalnimi proizvajalci omogoča sinhronizirano dobavo pomožnih materialov, prilagojene parametre, hitre poprodajne storitve in stabilno dostavo pri naročilih velikih količin.

pogosta vprašanja

V1: Katere komunikacijske frekvenčne pasove v celoti pokriva ta reflektorska antena? Ali podpira 5G?

O: Antena deluje v frekvenčnih pasovih 698–960 MHz in 1710–3600 MHz, popolnoma združljiva z vsemi pasovi 2G GSM, 3G UMTS in 4G LTE. Podpira običajne domače pasove 5G NR N41/N78 kot tudi glavne pasove 5G v čezmorskih državah. Ena sama uvedba omogoča skupno pokritost 4G+5G brez potrebe po postopni zamenjavi antene.

V2: Ali podpira prilagajanje OEM/ODM? Katere parametre je mogoče spreminjati?

O: Kot tovarna pri viru ponujamo storitve prilagajanja v polni razsežnosti: nastavljivo ojačanje antene, širina snopa, vrsta priključka (N/4,3-10), barva ohišja in logotip sitotiska na ohišju. Za posebne ozkopasovne čezmorske projekte lahko naša skupina za raziskave in razvoj ponovno uglasi RF oscilator.

V3: Ali podjetje podpira tovarniške revizije na kraju samem? Ali lahko zagotovi dokumente o kvalifikaciji?

O: Shenzhen Qianmu Communication Technology Co., Ltd. ponuja oglede tovarne obiskovalcem po predhodni najavi en dan vnaprej, kar omogoča dostop do proizvodnega obrata, proizvodnih linij in RF laboratorija. Celotni certifikati ISO, CE, FCC in RoHS, skupaj s poročili o preskusih tretjih oseb, so na voljo brezplačno v elektronski obliki; originalne tiskane izvode z uradnimi pečati je mogoče zagotoviti za namene zbiranja ponudb.
