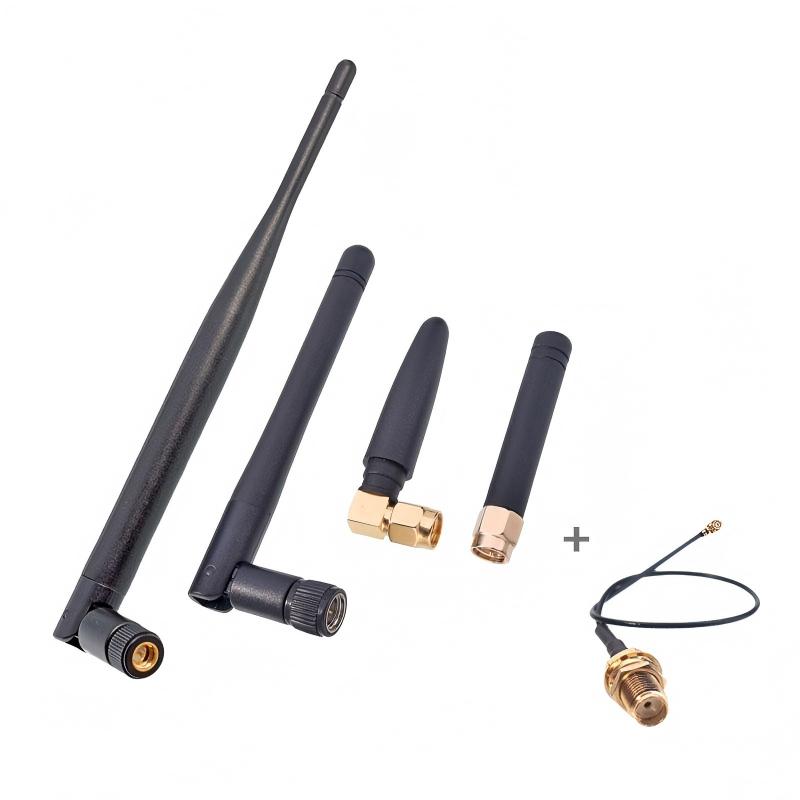

Kaj pravzaprav je gumijasta antena?

A gumijasta račka antena(splošno znana kot gumijasta antena ali gumijasta antena) je običajna majhnaomni antenaimenovan po svoji zunanji zaščitni plasti iz gume ali plastike. Široko se uporablja v brezžičnih komunikacijskih napravah, kot so walkie-talkie, brezžični usmerjevalniki, avtoradii in naprave IoT. Qianmu Communications pojasnjuje svoje glavne značilnosti in načela delovanja:

1. Struktura in oblikovne značilnosti

Zunanji materiali:

Zunanji sloj je narejen iz prožne gume/silikona (nekaj jih je iz trde plastike), ki zagotavlja fizično zaščito, kot je vodoodpornost, odpornost na udarce in odpornost proti koroziji.

Barva je običajno črna, nekaj možnosti po meri pa je na voljo v drugih barvah (na primer bela ali oranžna).

Notranja struktura:

Jedrni radiator: notranja spiralno navita kovinska žica (bakrena ali jeklena), skrita v notranjosti, ki služi kot sevalni element antene.

Osnovno ujemajoče vezje: Majhno ujemajoče vezje (kot je kondenzator ali induktor) je lahko integrirano na dnu za optimizacijo impedance (običajno 50 Ω) za ujemanje naprave.

Konektor: na dnu se uporabljajo običajni vmesniki RF, kot so SMA, RP-SMA in TNC, kar omogoča neposredno vijačno povezavo z opremo.

Oblika: cilindrična ali stožčasta, običajno 5–20 cm v dolžino (odvisno od delovnega frekvenčnega pasu), s premerom približno 0,5–2 cm.

2. Načelo delovanja in električne značilnosti

Načelo sevanja: notranja spiralna žica v bistvu deluje kot skrajšana monopolna antena, njena električna dolžina pa je razširjena skozi spiralno strukturo, kar omogoča resonanco v ciljnem frekvenčnem pasu (kot je 433 MHz ali 2,4 GHz) kljub majhnim fizičnim dimenzijam.

Vsesmerno sevanje: Ko je nameščen navpično, zagotavlja enakomerno sevanje v vodoravni smeri pri 360°, z manjšim ojačanjem v navpični smeri.

Pokritost pasu

1. Enopasovni: zasnovan posebej za določen frekvenčni pas (npr. GPS 1,5 GHz, 4G 1,8 GHz).

2. Večpasovno: podpira več frekvenc (npr. hkratno pokrivanje UHF 400 MHz in 2,4 GHz) prek segmentirane spirale ali induktivne zasnove.

3. Temeljne prednosti

Fizična vzdržljivost:

Gumijasto ohišje je odporno na upogibanje in vodotesno (običajno z oznako IP67), zaradi česar je primerno za zunanjo ali mobilno uporabo (kot so avtomobilske in ročne naprave).

Enostaven za namestitev:

Neposredno povežite vmesnik naprave brez zapletene nastavitve.

Nizki stroški:

Industrijska masovna proizvodnja ima nizke stroške.

Lahek:

Običajno tehta manj kot 50 gramov, zaradi česar je idealen za prenosne naprave.

4. Tipični scenariji uporabe

Zabavna elektronika:

Domači usmerjevalnik (Wi-Fi 2,4 GHz/5 GHz), slušalke Bluetooth, senzorji pametnega doma.

Snemljiva črna gumijasta antena na vrhu usmerjevalnika TP-Link.

Profesionalna brezžična komunikacija:

Dvosmerni radio (pas UHF/VHF), radio, nameščen v vozilu, in antena za video prenos drona.

Internet stvari (IoT):

NB-IoT/LoRa modul antena, GPS terminal za določanje položaja.

Industrijska oprema:

Industrijski daljinski upravljalniki (žerjavi, AGV), senzorska omrežna vozlišča.

5. Omejitve in premisleki

Nižja učinkovitost:

Zaradi omejitev miniaturizacije je učinkovitost sevanja običajno le 30–60 % (v primerjavi z več kot 80 % pri antenah polne velikosti).

Dobiček omejen:

Značilnosti nizkega ojačanja povzročijo krajše razdalje prenosa (na primer, usmerjevalniki Wi-Fi z dipolnimi antenami običajno pokrivajo območje ≤50 metrov).

Lokacija namestitve občutljiva:

Mora biti nameščen navpično, da se zagotovi vsesmernost; zmogljivost se zmanjša, ko je blizu kovinskih površin (učinek ozemljitvene ravnine).

Fiksni frekvenčni pas:

Po zapustitvi tovarne frekvence ni mogoče prilagoditi; potrebna je natančna izbira modela glede na frekvenčni pas opreme.

6. Priporočila za izbiro in uporabo

Ustrezni frekvenčni pas:

Preverite delovni frekvenčni pas naprave (npr. 315 MHz, 868 MHz, 2,4 GHz) in izberite ustrezno resonančno anteno.

Združljivost vmesnika:

Preverite vrsto vmesnika naprave (npr. SMA moški/ženski), da preprečite fizično neusklajenost.

Prilagoditev scene:

Zunanja oprema mora imeti stopnjo zaščite IP67; oprema, ki je nameščena na vozilu, mora upoštevati zasnovo proti vibracijam.

Nadgradnja zmogljivosti:

Zahteve za dolge dosege je mogoče izpolniti z zamenjavo z anteno z visokim ojačenjem, vendar bo to žrtvovalo vsesmernost.

Povzetek: bična antena predstavlja ekonomično in praktično rešitev v brezžičnih napravah, priljubljena v potrošniški elektroniki in industrijski strojni opremi zaradi nizkih stroškov, enostavne namestitve in robustne fizične vzdržljivosti. Vendar pa njegovo nizko ojačenje in ozka pasovna širina omejujejo njegovo uporabo v visoko zmogljivih scenarijih, zato so profesionalne zunanje antene še vedno potrebne za komunikacije na dolge razdalje ali zelo zanesljive (kot so video prenos z droni ali bazne postaje).
