Vzmetna antena
Kot profesionalni dobavitelj Qianmu Communication ponuja prilagojene storitve visoko precizne vijačne vzmetne antene. Izdelan iz vrhunskih materialov. Ponikljano ogljikovo jeklo Iz fosforjevega brona se ponaša z izjemno prevodnostjo in odpornostjo proti koroziji. Smo vredni zaupanja. Kitajski proizvajalec Ponujamo rešitev na enem mestu, od izdelave prototipov do množične proizvodnje, ki se pogosto uporablja v IoT, daljinskih upravljalnikih in brezžičnih komunikacijskih modulih.

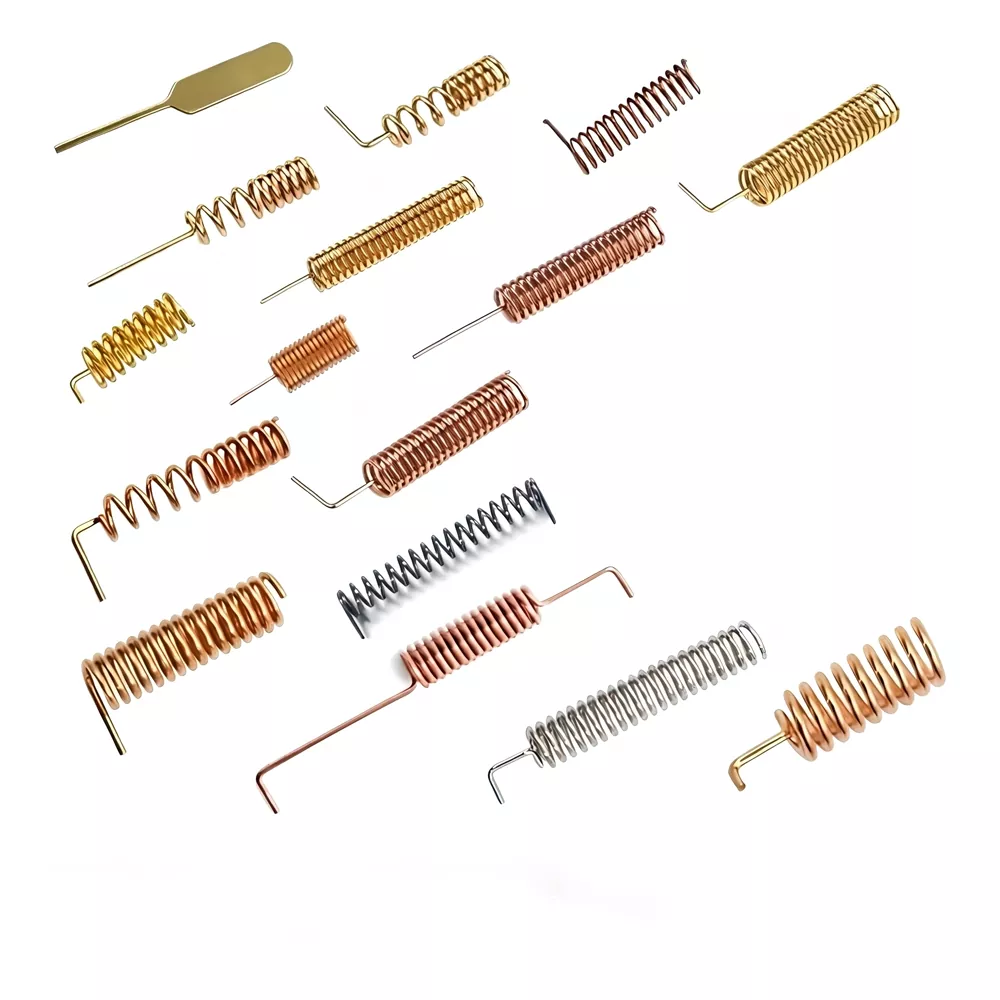

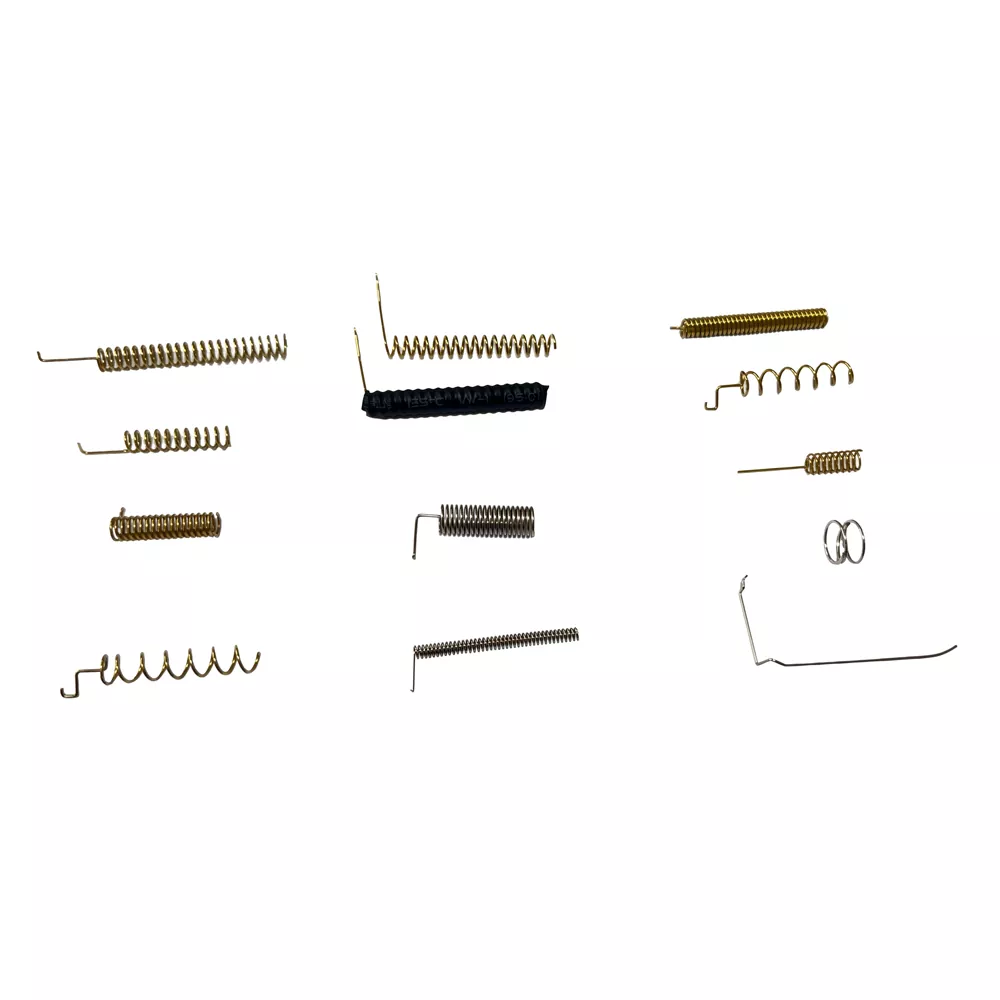

Vzmetna antena (znana tudi kot vijačna antena) je struktura antene, v kateri je kovinski vodnik navit v obliko spiralne vzmeti, pri čemer kot medij za prenos signala uporablja vijačno oblikovan kovinski vodnik. Ima 50-ohmsko impedanco in je sestavljen iz treh glavnih komponent: notranje bakrene žice (ki se uporablja za oddajanje in sprejemanje signalov), zunanje oklopne žice (zasnovane za blokiranje zunanjih elektromagnetnih motenj) in zunanje izolacijske plasti (ki preprečuje učinke zunanje kapacitivnosti in induktivnosti). Te komponente skupaj tvorijo zaprt sistem z močnim delovanjem proti motnjam.
Shenzhen Qianmu Communication Technology Co., Ltd., strokovno podjetje, specializirano za raziskave in razvoj, proizvodnjo in prodajo anten za komunikacijske izdelke, je že vrsto let globoko vključeno v področje anten in je zavezano zagotavljanju globalnih strank z visokokakovostnimi rešitvami vzmetnih anten.

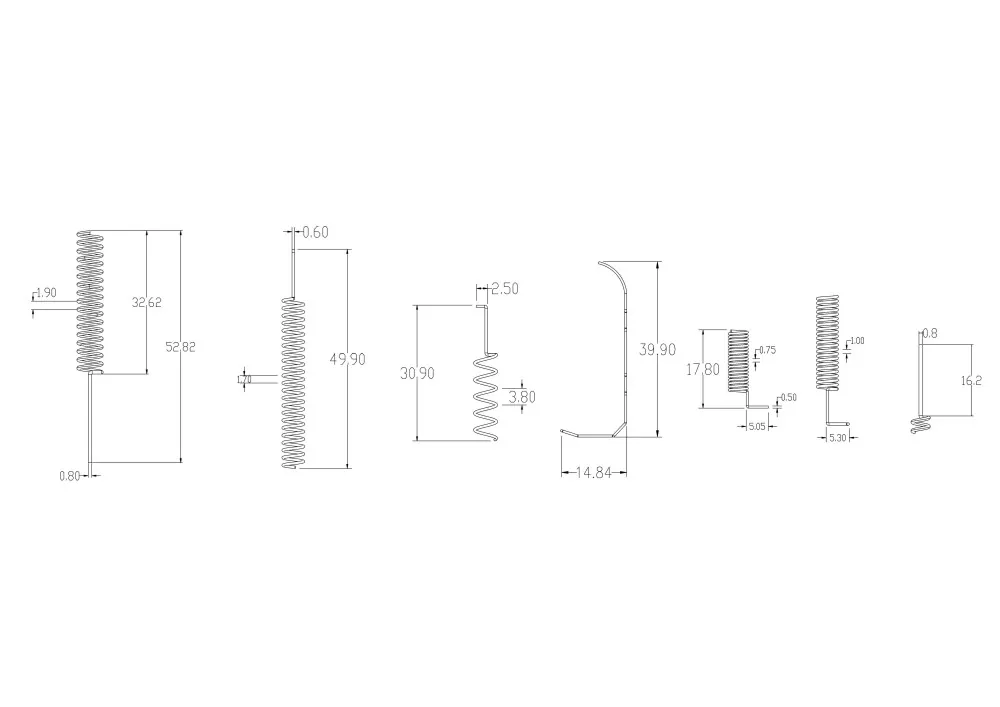

Tehnične specifikacije
Vzmetna antena Qianmu Communication pokriva več frekvenčnih pasov, od nizkih do visokih frekvenc, in izpolnjuje zahteve različnih scenarijev uporabe. Glavni tehnični parametri so naslednji:
|
Parameter Item |
Razpon specifikacij |
|
Frekvenčno območje |
315MHz / 433MHz / 470MHz / 490MHz / 868MHz / 915MHz / 2,4GHz / GSM 824-2170MHz |
|
Dobiček |
0,8 dBi ~ 3,5 dBi |
|
Impedanca |
50Omega |
|
VSWR |
≤1,5 ~ ≤1,8 |
|
Polarizacija |
Vertikalna polarizacija/krožna polarizacija |
|
Vzorec sevanja |
Vsesmerno |
|
Zmogljivost moči |
Največ 50 W |
|
Delovna temperatura |
-40 ℃ ~ +85 ℃ |
|
Učinkovitost antene |
35 ~ 80 % (odvisno od okolja namestitve) |
|
Material |
Baker, pozlačenje, nikljanje itd. |

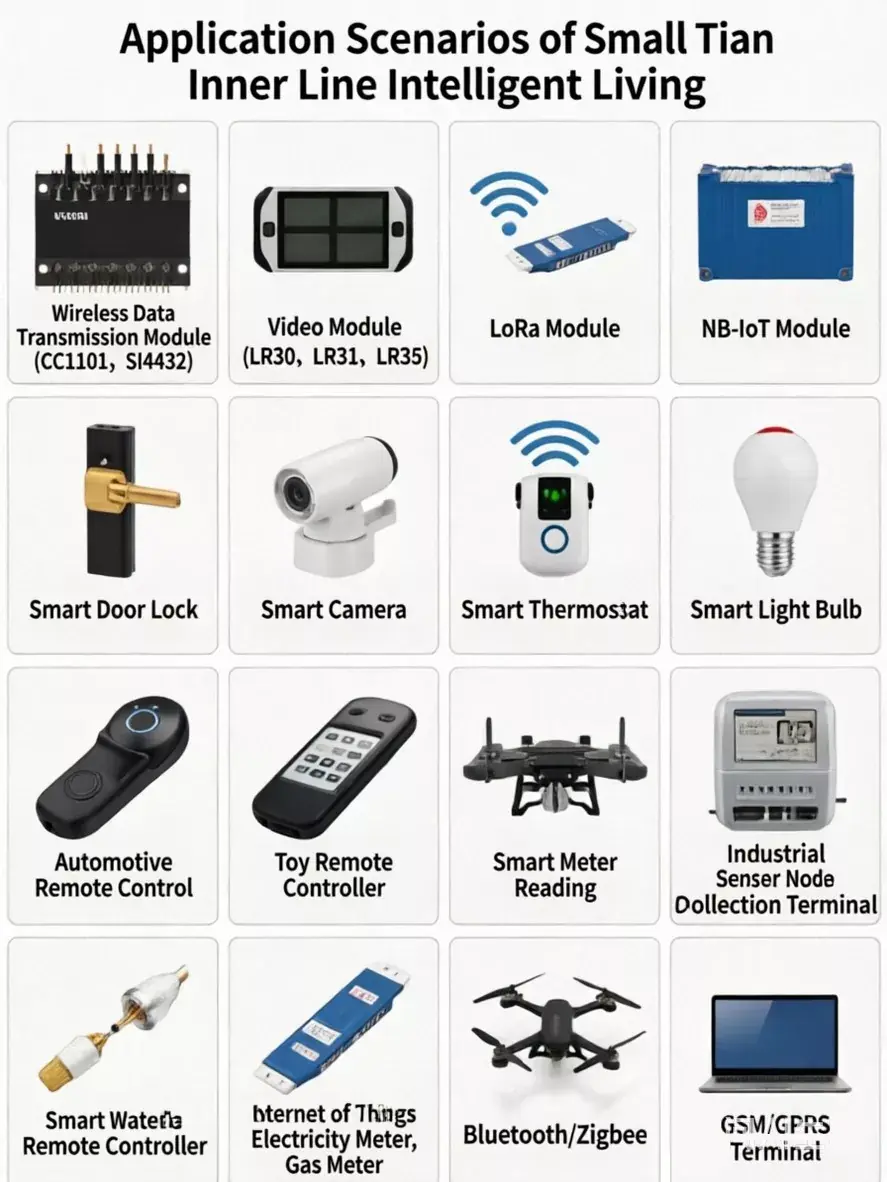

Veljavne naprave
Komunikacijska vzmetna antena Qianmu se pogosto uporablja v naslednjih napravah in scenarijih:
Modul za brezžični prenos podatkov: CC1101, Si4432 in drugi brezžični RF moduli
Moduli LoRa: LR30, LR31, LR36 in drugi komunikacijski moduli LoRa
Modul NB-IoT: brezžični komunikacijski terminal NB-IoT
Naprave za pametni dom: pametne vratne ključavnice, pametne kamere, pametni termostati, pametne žarnice in drugo
Naprave za brezžično daljinsko upravljanje: avtomobilski daljinski ključi, daljinski upravljalniki za igrače, industrijski daljinski upravljalniki in drugo
IoT terminal: IoT senzorska vozlišča, terminali za pridobivanje podatkov
Pametno merjenje: pametni števci za vodo, števci za elektriko in plin
Modul Bluetooth/Zigbee: brezžična komunikacija Bluetooth, omrežne naprave Zigbee
Telemetrija dronov: podatkovna povezava za majhne drone
GSM/GPRS naprave: GSM modemi, sistemi za daljinsko spremljanje
Primerjava s konkurenčnimi izdelki
|
Primerjalni element |
Komunikacijska vzmetna antena Qianmu |
PCB antena |
Zunanja paličasta antena |
|
Dobiček |
0,8~3,5 dBi |
2~6 dBi |
Relativno visoko |
|
Vsesmerna zmogljivost |
★★★★★ Odlično |
★★☆ Močna usmerjenost |
★★★★ Dobro |
|
Velikost |
★★★★ Kompakten |
★★★★★ Ultra majhen |
★★☆ Velik |
|
Zmogljivost proti motnjam |
★★★★★ Močno |
★★★ Povprečje |
★★★★ Relativno močan |
|
Prilagodljivost namestitve |
★★★★★ Izjemno prilagodljiv |
★★★ Pritrjeno samo na PCB |
★★★ Potrebna je zunanja namestitev |
|
Stroški |
★★★★ Zmerno |
★★★★★ Nizko |
★★☆ Relativno visoko |
|
Sprememba dizajna |
★★★★ Prilagodljiv |
★★☆ Zahtevana predelava PCB |
★★★ Navadna |
Vzmetna antena Qianmu Communication dosega optimalno ravnotežje med vsesmerno pokritostjo, zmogljivostjo proti motnjam, prilagodljivostjo namestitve in skupnimi stroški, zaradi česar je idealna izbira vgrajene antene za IoT in brezžične komunikacijske naprave.
Navodila za namestitev

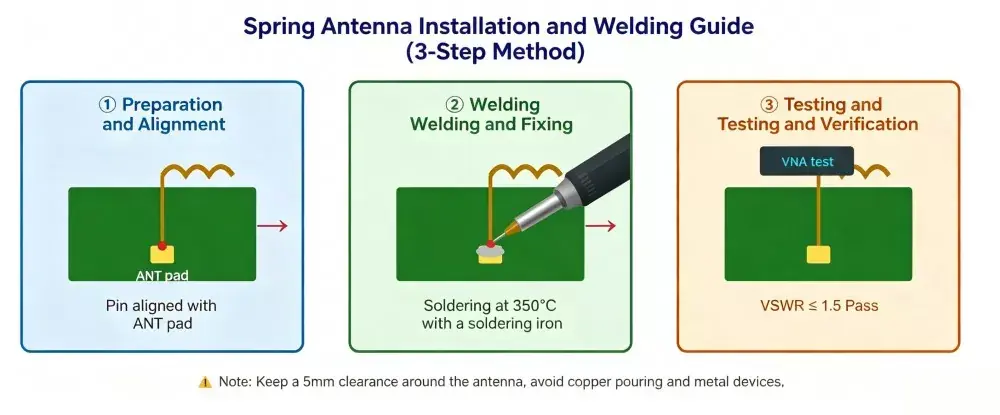

1. korak: Pripravite se na varjenje
Poravnajte zatič (običajno enojni zatič ali spajkalno ploščico) na koncu vzmetne antene s spajkalno ploščico ANT, ki je rezervirana na tiskanem vezju. Spajkalno ploščo je treba priključiti na RF napajalno linijo, kot je 50-ohmski mikrotrakasti vod ali koplanarni valovod, da se zagotovi ustrezen prenos signala.
2. korak: Varjenje in pritrjevanje
Upognite del v obliki kljuke in ga povežite z zatičem ANT brezžičnega modula, nato varno zaključite postopek spajkanja. Reflow spajkanje je priporočljivo, saj je združljivo s standardnimi postopki površinske montaže.
3. korak: pregled in testiranje

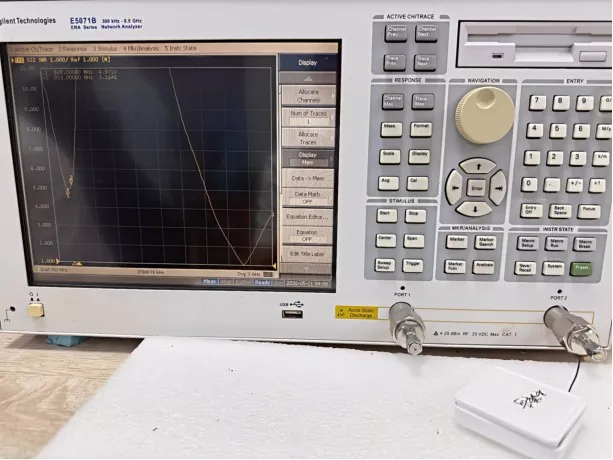

Po spajkanju uporabite vektorski analizator omrežja za merjenje razmerja napetostnega stojnega vala (VSWR) in preverite, ali RF zmogljivost ustreza zahtevanim specifikacijam.
Opombe
1. Ohranite varno območje: izogibajte se napeljavi žic in postavljanju kovinskih komponent v radiju 5 mm od antene; baterije ali zaščitnega pokrova ne prekrivajte do 10 mm ali več nad dnom.
2. Prenosna linija 50Ω: priključite RF čip neposredno preko mikrotrakaste cevi na isti plasti ali trakastega kabla v notranji plasti; uporabite 45° posnetke na vogalih, da preprečite nenadne spremembe impedance.
3. Izogibajte se kovini: pri uporabi vzmetne antene je prvi korak, da zagotovite, da je antena oddaljena od kovinskih materialov, vključno z ozemljitvenimi ploščami na tiskanih vezjih, sledmi ožičenja, baterijami, zasloni, kovinskimi ohišji in drugim.
4. Dosledna smer varjenja: Pri masovni proizvodnji je bistveno zagotoviti, da se smer varjenja antene ujema s smerjo varjenja, ki jo je določil proizvajalec antene ob izbiri.
5. Uglaševanje in obrobje: Če je elektromagnetno okolje celotne naprave s plastičnim ohišjem zapleteno, je mogoče na koncu RF rezervirati π-mrežo, resonančno frekvenco pa je mogoče natančno nastaviti z uporabo nastavljivega kondenzatorja v razponu od 3 pF do 6,8 pF.
Kako izbrati vzmetno anteno?
|
Izbirni koraki |
Ključne točke |
Podrobnosti |
|
1. Potrdite delovno frekvenco |
Izberite anteno glede na komunikacijski protokol in frekvenčni pas |
Skupni frekvenčni pasovi: • 315 MHz: tradicionalne naprave za daljinsko upravljanje • 433 MHz: LoRa, pametni števci, industrijski daljinski upravljalniki • 470/490 MHz: industrijska IoT oprema • 868/915 MHz: pasovi ISM za Evropo in Severno Ameriko • 2,4 GHz: Wi-Fi, Bluetooth, Zigbee • Band GSM: moduli celične komunikacije |
|
2. Ocenite zahtevo za pridobitev |
Ujemanje dobička z razdaljo prenosa |
• Kratka razdalja (<100 m): 0,8 ~ 2 dBi • Srednja razdalja (100-500 m): 2 ~ 3 dBi • Dolga razdalja (> 500 m): nad 3 dBi |
|
3. Preverite prostor za namestitev |
Ujemanje velikosti in strukture s PCB |
1. Izmerite notranji prostor opreme, da izberete ustrezno dolžino in premer. 2. Ukrivljene antene so na voljo za montažo tiskanega vezja na rob v prostorih z omejenim prostorom. |
|
4. Ocenite okolje aplikacije |
Proti motnjam in protikorozijska zaščita |
1. Oprema s kovinskim ščitom: priporočljiva je antena s krožno polarizacijo. 2. Vlažno/zunanje okolje: srebrna/pozlačena za antioksidacijo. |
|
5. Izberite zanesljivega dobavitelja |
Storitev proizvodnje po meri na enem mestu |
Qianmu Communication je profesionalna tovarna in dobavitelj anten, ki podpira OEM in ODM ter zagotavlja popolno storitev, vključno z oblikovanjem antene, vzorčenjem in množično proizvodnjo. |
pogosta vprašanja
V1: Kaj je boljše, vzmetna antena ali PCB antena?
O: Izbira je odvisna od posebnih zahtev aplikacije. Rešitve vzmetne antene so primerne za aplikacije, ki zahtevajo prenos na dolge razdalje (>100 metrov), vsesmerno pokritost in prilagodljive smeri namestitve, medtem ko so PCB antene primernejše za kompaktne naprave s strogimi omejitvami velikosti in stroškov. Qianmu Communication ponuja rešitve in strokovna priporočila na podlagi različnih projektnih potreb.
V2: Ali večje ojačenje vedno pomeni boljšo zmogljivost antene?
A: Ni nujno. Večje ojačenje običajno izboljša koncentracijo signala, vendar lahko zmanjša pokritost v določenih smereh. Optimalna izbira mora upoštevati razdaljo prenosa, zahteve glede pokritosti in okolje uporabe. Qianmu Communication ponuja izdelke z različnimi možnostmi ojačanja od 0,8 do 3,5 dBi.
V3: Ali je mogoče anteno prilagoditi?
O: Da. Qianmu Communication ponuja storitve prilagajanja OEM/ODM, vključno s prilagajanjem frekvence, spreminjanjem velikosti, izbiro materiala in prilagajanjem upogibnega kota za izpolnjevanje različnih aplikacijskih zahtev.
V4: Kakšno je območje delovne temperature?
O: Izdelki Qianmu Communication delujejo zanesljivo od -40 ℃ do +85 ℃ in izpolnjujejo zahteve večine industrijskih in potrošniških aplikacij.
V5: Ali je potrebno ujemanje impedance?
O: Da. Standardna impedanca je 50 Ω in praktične aplikacije lahko zahtevajo ujemanje komponent med anteno in vrati RF oddajnika, da se doseže optimalna zmogljivost. Qianmu Communication zagotavlja tehnično podporo za usklajevanje anten in odpravljanje napak.
V6: Kakšna je najmanjša količina naročila (MOQ)?
O: Qianmu Communication podpira prilagodljive količine naročil, od prototipnih vzorcev in majhnih serij do obsežne proizvodnje. Za podrobne zahteve MOQ se obrnite na našo prodajno ekipo.
