PIFA antena

Kaj je antena PIFA

Antene PIFA, znane tudi kot planarne obrnjene F-antene, so ena najpogosteje uporabljenih struktur vgrajenih sevalnih anten v potrošniški elektroniki in napravah IoT. To so miniaturizirane RF antene z nizkim profilom, zasnovane za uporabo v zaprtih prostorih.

V primerjavi z običajnimi keramičnimi antenami, žičnimi antenami in PCB antenami je glavna prednost njihova sposobnost ohranjanja stabilne resonance v kovinskih ohišjih, plastično zatesnjenih strukturah in omejenih notranjih prostorih, z močno odpornostjo proti dušenju v oklopu.

Naši izdelki za množično proizvodnjo so razdeljeni v dve glavni strukturi:

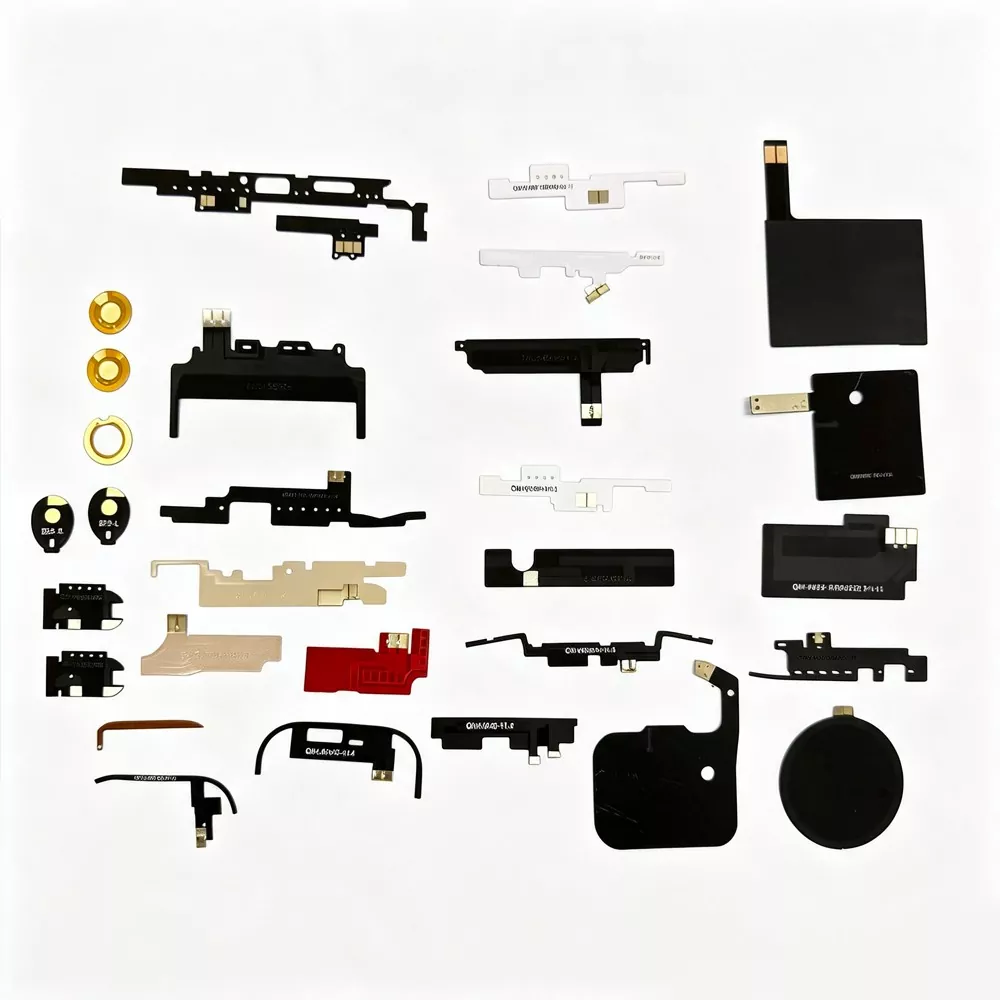

1. Vzmetna antena PIFA

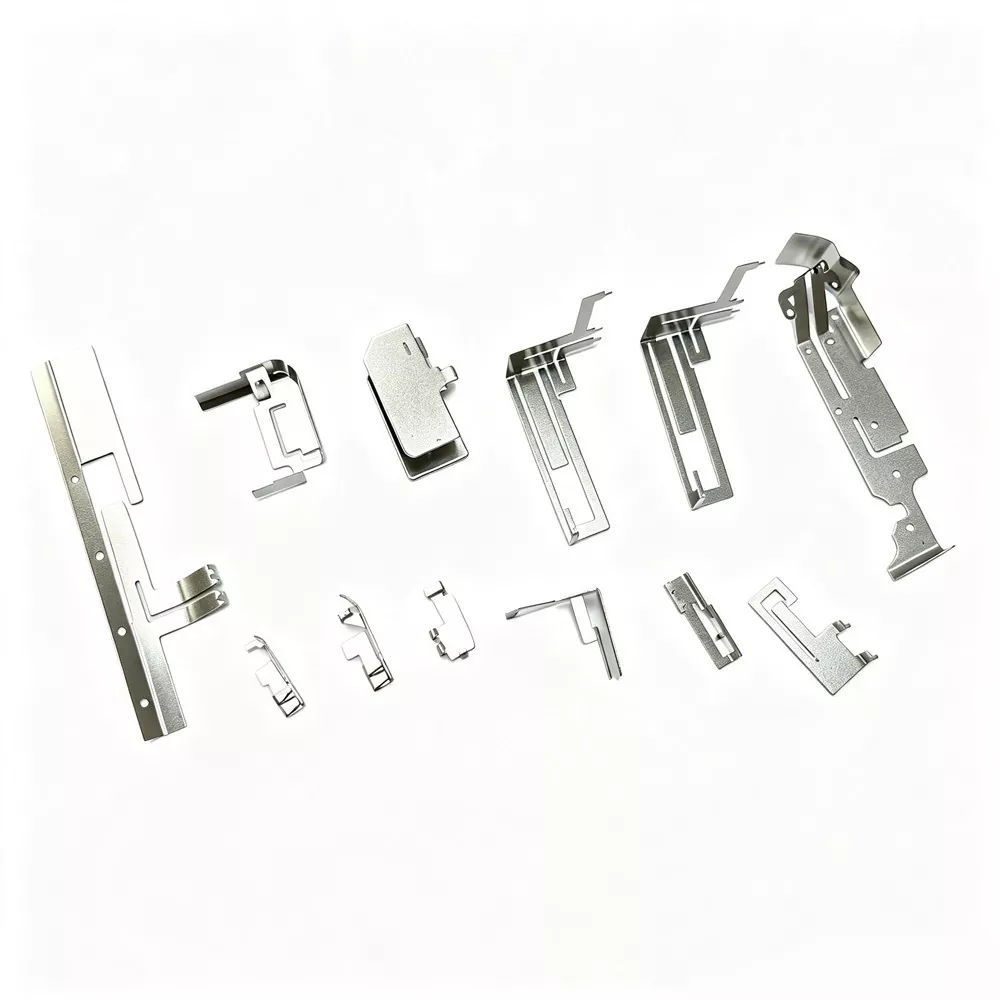

Vzmet iz nerjavečega jekla/fosfornega brona je oblikovana z enodelnim žigosanjem, z visoko trdoto, dobro odpornostjo, odpornostjo na udarce, primerna za vgradnjo v vozila, industrijsko krmiljenje, športno opremo, se ne zrahlja ali oksidira pri dolgotrajnem stiku, primerna za standardizirano množično proizvodnjo.

2. Enojna FPC fleksibilna PIFA antena

Z enoslojnim postopkom jedkanja fleksibilnega vezja FPC je lahek, tanek, prilagodljiv, upogljiv in pritrjen na steno, primeren za ultra tanke naprave, nepravilne strukture in majhna telesa. Trenutno je glavna rešitev vgrajene antene za pametno strojno opremo.

Kako delujejo antene PIFA

Številni kupci zmotno mislijo, da je vgrajena antena le »kovinski obliž«. Pravzaprav ima zelo strogo radiofrekvenčno resonančno strukturo, princip pa je mogoče v celoti preveriti s spektralnimi analizatorji, mrežnimi analizatorji in preskusi brezehoične komore brez teorije praznine.

1. Načelo zemeljske resonance: struktura PIFA se opira na sevalno roko + ozemljitveno sklopko, da tvori obrnjeno F-resonančno zanko. V primerjavi z običajnimi antenami je manj odvisna od tal glavne plošče naprave in ima višjo skupno stopnjo tolerance prileganja.

2. Nizkoprofilno sevanje: Antena je izjemno nizka in nameščena blizu trupa, kar lahko učinkovito zmanjša oslabitev signala, ki ga povzroča kovinska zaščita lupine, in reši problem padca signala po namestitvi opreme.

3. Filtriranje hrupa: PIFA ima vgrajene lastnosti filtriranja, ki lahko filtrirajo visokofrekvenčni šum, ki ga ustvarja CPE matične plošče, napajalnik in pomnilnik, kar znatno zmanjša hrup v ozadju in izboljša razmerje med signalom in šumom.

4. Večpasovna združljiva resonanca: z natančnim usmerjanjem, zarezovanjem in ujemanjem impedance lahko ena sama antena FPC PIFA hkrati sprejme več pasov, vključno z 2,4G, 5G, Bluetooth in LTE, kar znatno prihrani notranji prostor naprave.

Podrobne tehnične specifikacije

Prednosti pred podobnimi izdelki

Običajne antene na trgu imajo pogosto skupne težave, vključno z visokim dušenjem ohišja, nestabilnim VSWR, slabo odpornostjo proti motnjam in nedosledno serijsko zmogljivostjo. Naša antena PIFA zagotavlja jasne prednosti:

· V primerjavi z običajnimi PCB antenami: Zaščita ohišja zlahka vpliva na PCB antene. Antena zmanjša dušenje ohišja za več kot 70 %.

· V primerjavi s keramičnimi antenami: Keramične antene so krhke in občutljive na temperaturne razlike, medtem ko ta struktura zagotavlja boljšo odpornost na udarce, toplotno odpornost in višjo skupno prepustnost.

· V primerjavi z navadnimi FPC antenami: Običajne FPC antene nimajo resonančne strukture PIFA, kar ima za posledico znaten odmik signala. Naša enotna rešitev FPC zagotavlja natančno resonanco in stabilno delovanje.

· V primerjavi z vzmetnimi antenami brez imena: Običajne vzmetne antene nimajo usklajene impedance, kar povzroča nestabilno delovanje signala. Qianmu Communication opravi popoln pregled in kalibracijo pred odpremo.

Kako izbrati kakovostno anteno PIFA

1. Poglejte strukturo: za nepredušna telesa izberite strukturo PIFA namesto slepe uporabe navadnih FPC/PCB anten;

2. Razmislite o scenarijih uporabe: Za opremo za vibracije izberite vzmetno anteno PIFA; za ultra tanko opremo izberite anteno FPC PIFA.

3 Bodite pozorni na doslednost serije: velika kalibracija tovarniške množične proizvodnje, majhne razlike v zmogljivosti serije, nizka stopnja napak po prodaji;

4 Oglejte si zmožnosti prilagajanja: Velikost, ožičenje in ujemanje je mogoče spremeniti glede na celotno strukturo stroja, da se prilegajo različnim dizajnom ID-ja izdelka.

pogosta vprašanja

V1: Ali ga je mogoče prilagoditi velikosti in frekvenčnemu pasu?

O: Da. Naše podjetje podpira ujemanje impedance v polni velikosti in celotnem pasu za vzmetne antene PIFA in posamezne antene FPC PIFA ter ponuja brezplačno optimizacijo sheme.

V2: Kateri so boljši signali anten PIFA od navadnih anten?

O: Največja prednost je, da ima manj slabljenja v ohišju, je odporen na zaščito in motnje, resnična izkušnja v celotnem strojnem okolju pa je veliko boljša kot pri običajnih antenah.

V3: Ali podpirate izvoz in ali lahko zagotovite potrdilo?

O: Globalni izvoz je podprt. Na voljo so CE, ROHS, FCC, poročila o preskusih, tovarniške kvalifikacije, ki v celoti izpolnjujejo zahteve naročil B2B za zunanjo trgovino.
