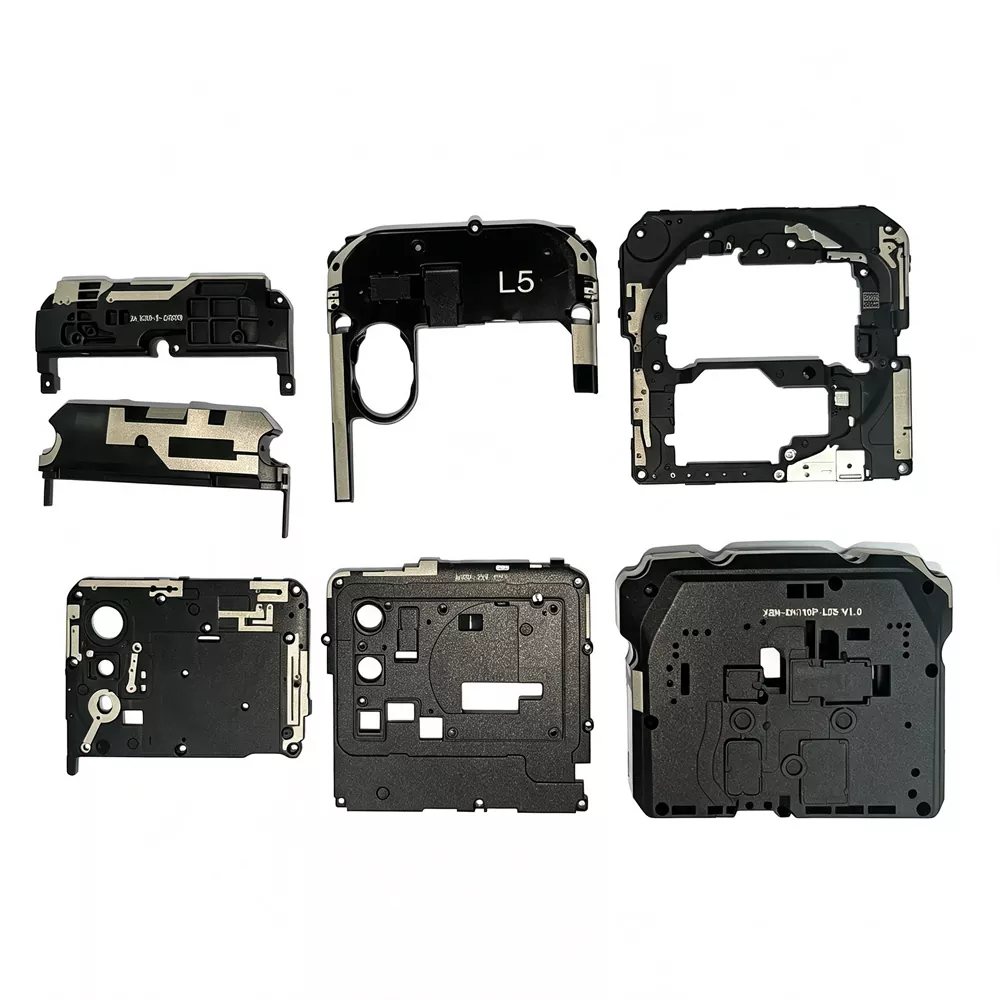

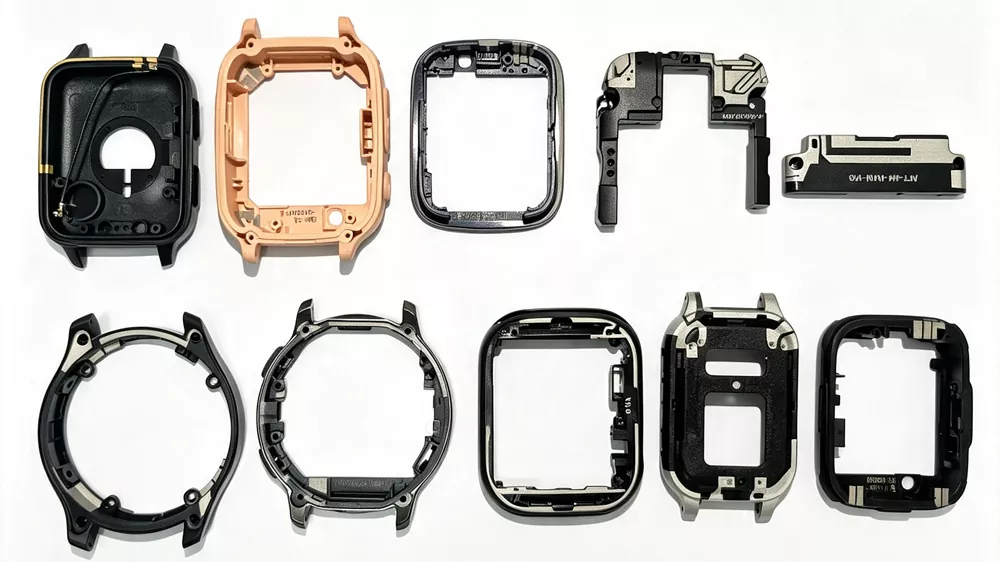

LDS antena

Antena LDS (lasersko neposredno strukturirana antena) je RF struktura na osnovi 3D-MID, izdelana z uporabo laserske aktivacije na brizganih plastičnih podlagah, čemur sledi selektivno kemično nanašanje, da se oblikujejo prevodne sledi antene.

Postopek omogoča neposredno definiranje prevodnih vzorcev na tridimenzionalnih komponentah ohišja, kjer je geometrija antene vdelana v mehansko strukturo in ne sestavljena kot ločen RF del.

Za razliko od običajnih žigosanih ali pločevinastih anten, ki zahtevajo diskretno namestitev znotraj naprave, antena LDS integrira sevalno strukturo v ohišje ali notranji plastični okvir, kar omogoča, da pot antene sledi kompleksni 3D geometriji, medtem ko ohranja določene električne značilnosti.

S sistemskega vidika spada tehnologija LDS v 3D-MID (Three-Dimensional Molded Interconnect Device), kjer lahko ena sama oblikovana komponenta združuje strukturne, prevodne in ohišne funkcije s selektivno metalizacijo lasersko aktiviranih površin.

Načelo delovanja

Postopek izdelave anten LDS lahko razdelimo na štiri glavne korake:

Korak 1 – Brizganje: Z uporabo funkcionalne plastike, specifične za LDS (ki vsebuje posebne kovinsko-organske kompozitne dodatke), se z brizganjem izdela tridimenzionalni plastični nosilec ali ohišje.

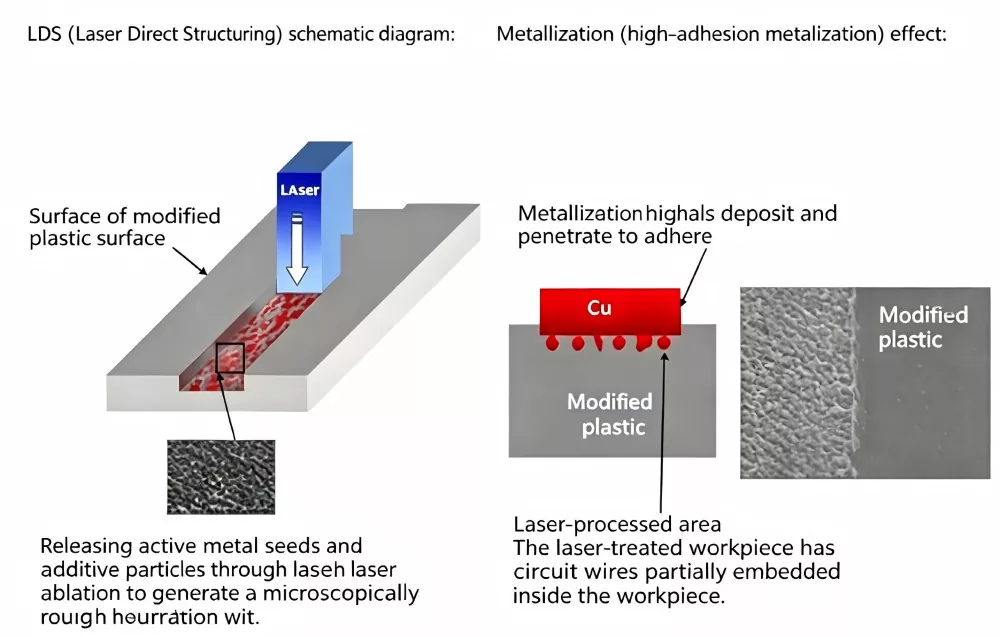

2. korak – Laserska aktivacija: Računalnik nadzoruje gibanje laserja glede na trajektorijo prevodnega vzorca, projicira laser na površino tridimenzionalne plastične komponente in v nekaj sekundah aktivira vzorec vezja. Na področjih, ki jih obseva laser, se dodatki aktivirajo in ustvarijo mikroskopsko hrapavo površino, ki je ugodna za nalaganje kovin.

3. korak – kemično nanašanje: aktivirane plastične dele postavite v kopel za kemično nanašanje, kjer se kovine, kot so baker, nikelj in zlato, selektivno nanesejo na aktivirana področja in tvorijo prevodne sledi.

Korak 4 – Sestavljanje in testiranje: Ohišje LDS za antensko vezje je električno povezano z matično ploščo tiskanega vezja prek vzmetnih kontaktov, zatičev ali priključkov B2B. Po popolnem pregledu z analizatorjem omrežja je sklop dostavljen.

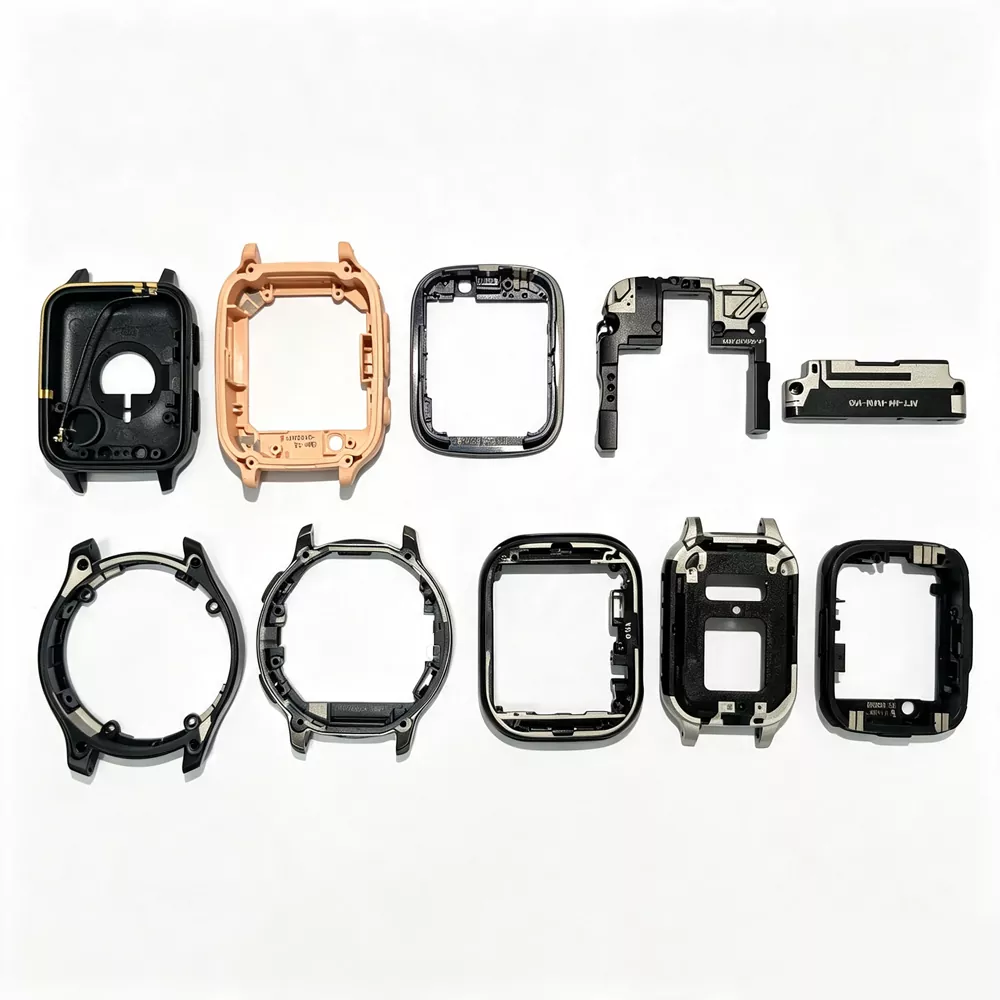

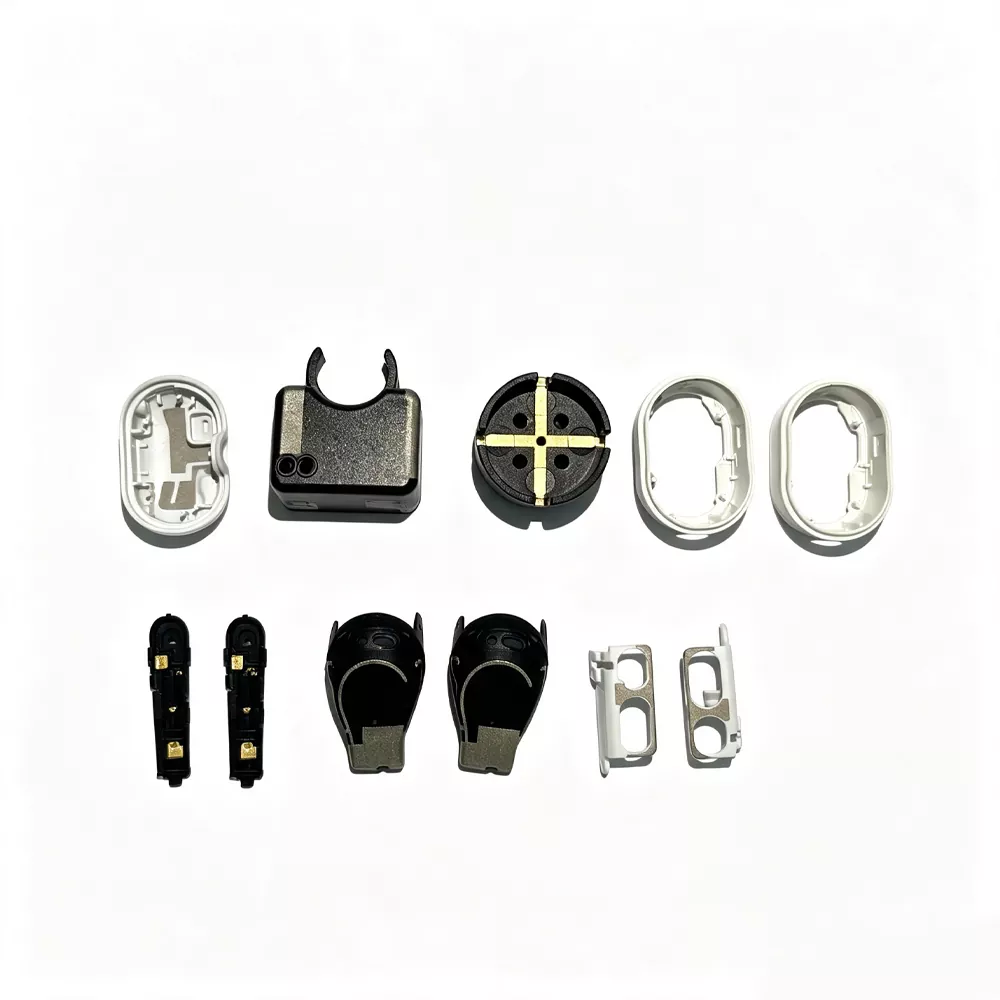

Veljavne naprave

Tehnologija antene LDS se pogosto uporablja v številnih panogah in brezžičnih aplikacijah:

Osnovne prodajne točke

1. Visoka zmogljivost integracije prostora

Antene LDS je mogoče integrirati neposredno v ohišja naprave ali strukturne nosilce, kar omogoča tanjše zasnove izdelkov, ne da bi pri tem znatno ogrozili RF zmogljivost. Odmik antene je dosežen z natančnim 3D vzorčenjem na plastičnih substratih, zaradi česar je primeren za kompaktne večpasovne brezžične naprave.

2. Stabilnost proizvodnje in doslednost procesa

Lasersko strukturiranje zagotavlja visoko ponovljivost in stabilno ločljivost vzorcev, zaradi česar je primeren za neprekinjena proizvodna okolja. Vsaka enota je običajno potrjena s testiranjem RF, s preverjenimi ključnimi parametri, kot je S11, da se zagotovi ujemanje zmogljivosti v okviru načrtovalskih ciljev.

3. Zmanjšane notranje RF motnje

Ker se prevodni vzorci oblikujejo neposredno na ohišju naprave, strukture LDS zmanjšujejo odvisnost od notranjega ožičenja in zmanjšujejo motnje, ki jih povzročajo bližnji kovinski deli znotraj ohišja.

4. Zmožnost integracije večpasovne antene

Več funkcionalnih anten (LTE/GSM/Wi-Fi/Bluetooth/GNSS) je mogoče integrirati na eno samo 3D podlago, kar zmanjša skupno število komponent in poenostavi RF arhitekturo na sistemski ravni.

5. Prilagodljiva možnost oblikovanja 3D RF

Tehnologija LDS podpira implementacijo kompleksnih prevodnih geometrij na ukrivljenih površinah, kar omogoča, da postavitev antene sledi mehanskim konturam, hkrati pa ohranja definirane RF omejitve v različnih frekvenčnih pasovih.

Tehnične specifikacije

Postopek laserskega graviranja in varnostni ukrepi

（1）Opombe o načrtovanju prevodnega vezja

① Usmerjanje sledi na podlagah LDS 3D se mora izogibati pogostim ostrokotnim prehodom. Na večstranskih strukturah neprekinjeno usmerjanje po sosednjih površinah na splošno izboljša stabilnost procesa in enakomernost prevleke, zlasti v večjih ohišjih.

② Najmanjša lasersko definirana širina sledi je običajno okoli 0,2 mm, odvisno od ločljivosti načrta in geometrije substrata.

③ Najmanjši razmik med sosednjimi prevodnimi sledmi je na splošno nad 0,5 mm, da se zmanjša tveganje za nastanek prevleke med elektrokemičnim nanašanjem.

④ Razdalja med prevodnimi območji in mejami ohišja je običajno nadzorovana na submilimetrskem merilu. Za zmanjšanje kontaminacije robov med lasersko obdelavo se običajno uporablja varovalna razdalja približno 1–2 mm v bližini sten votline.

⑤ Geometrija površine vpliva na obnašanje prevleke. Ravna območja običajno zagotavljajo stabilnejšo lasersko aktivacijo in konsistenco prevleke, medtem ko lahko ukrivljene površine povzročijo spremembe v debelini in adheziji zaradi razlik v kotni izpostavljenosti.

⑥ Po laserskem strukturiranju se deli prenesejo neposredno na galvanizacijo, da se zmanjša oksidacija in površinska kontaminacija pred metalizacijo.

（2）Zahteve glede shranjevanja izdelkov LDS pred galvaniziranjem in premazovanjem

① Dele, ki se aktivirajo z laserjem, je treba shraniti v pogojih nadzorovane vlažnosti (običajno pod 60 % RH) in prenesti na galvanizacijo takoj, ko potek postopka to dopušča, da zmanjšate tveganje oksidacije površine.

② Izogibajte se neposrednemu stiku z lasersko obdelanimi površinami, saj lahko kontaminacija vpliva na kasnejšo kakovost nanašanja kovine.

③ Med ravnanjem in transportom se uporabljajo namenski pladnji ali vpenjala, da se ohrani stabilnost položaja in preprečijo poškodbe površine ali mikro praske.

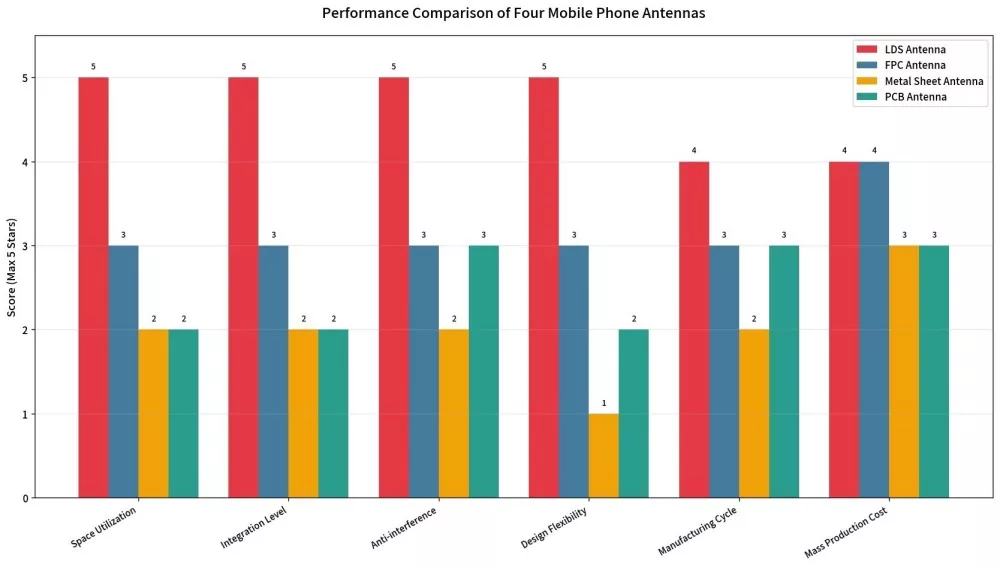

Primerjajte z vrstniki

Postopek kontrole kakovosti

1. Inšpekcija vhodnega materiala: testiranje vsebnosti kovinskih dodatkov v plastičnih delcih, posebej zasnovanih za LDS

2. Nadzor brizganja: dimenzijska natančnost ±0,05 mm

3. Lasersko označevanje: avtomatski optični pregled AOI za celovitost vezja

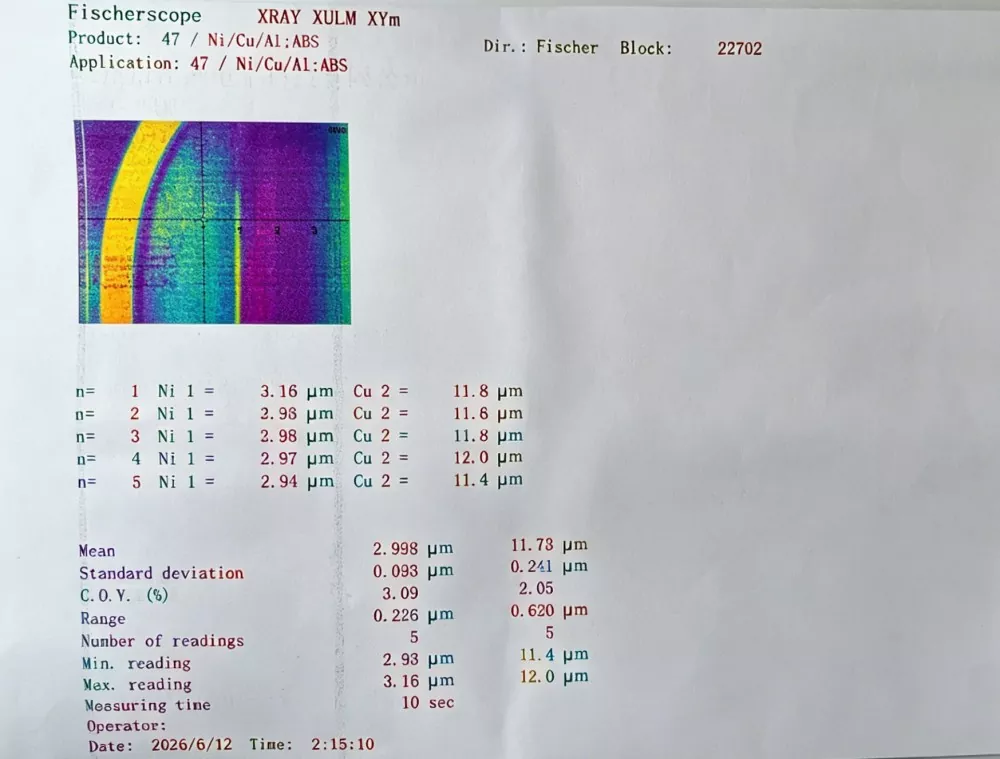

4. Kemično nanašanje: pregled enakomernosti debeline prevleke (plast bakra ≥ 5 μm, plast niklja/zlata ≥ 0,1 μm)

5. RF testiranje: Omrežni analizator opravi popoln pregled S11, VSWR, ojačanja in učinkovitosti.

6. Inšpekcija vzorčenja zanesljivosti: Hundred grid All-inclusive testiranje adhezije

Kot zanesljiv dobavitelj ima vsaka serija naših izdelkov poročilo o preskusu, ki ga je mogoče izslediti do ustrezne serije surovin.

Kako izbrati izdelke LDS antene

1. Oglejte si zahteve za frekvenčni pas

Jasno določite, katere komunikacijske frekvenčne pasove mora podpirati naprava—2G/3G/4G/5G Sub-6GHz, Wi-Fi 2,4G/5G/6E, GPS/GNSS, Bluetooth, NFC in druge. Različni frekvenčni pasovi ustrezajo različnim zasnovam usmerjanja anten.

2. Preverite prostor za namestitev

- Ali ima ohišje naprave dovolj prostora za postavitev LDS?

- Ali mora antena slediti poti vzdolž 3D ukrivljene površine? Ravno v tem se LDS odlikuje.

3. Preverite izbiro substrata

Podlaga za antene LDS mora biti funkcionalna plastika, specifična za LDS. Pogoste možnosti vključujejo PC, ABS, PC+ABS in LCP. Različni materiali imajo svoje prednosti in slabosti glede temperaturne odpornosti, dielektrične konstante in mehanske trdnosti.

4. Preverite dobavni rok in najmanjšo količino naročila.

Kot proizvajalec nudimo:

- Vzorčna stopnja: 10 Hitra izdelava prototipov

- Mala serija: 100–1000 kosov, dobava 2 tedna

- Velika proizvodnja: Mesečna zmogljivost presega 100.000 enot, z zajamčenimi dobavnimi roki.

pogosta vprašanja

V: Kakšna je razlika med anteno LDS in anteno FPC?

O: Antena FPC je prilagodljiva rešitev vezja, nameščena znotraj naprave, ki zahteva namenski ravninski prostor. AnLDS antenaje neposredno lasersko strukturiran na ohišje ali nosilec naprave, kar omogoča boljšo prilagoditev 3D površinam in izboljšan izkoristek prostora. Zagotavlja tudi višjo zmogljivost integracije in močnejšo zmogljivost proti motnjam v primerjavi s tradicionalnimi rešitvami FPC.

V: Kakšna je najmanjša količina naročila za prilagoditev?

O: Med fazo vzorčenja ni potrebna minimalna količina naročila. Podpiramo vzorčne zahteve, maloserijsko proizvodnjo od 100 kosov naprej in naročila večjih količin glede na zahteve kupcev. Kot neposredna tovarna nudimo prilagodljivo proizvodno podporo v različnih fazah projekta.

V: Katere informacije so potrebne za prilagajanje?

O: Stranke lahko zagotovijo 3D CAD risbe naprave (format STEP ali IGS), ciljni frekvenčni pas, postavitev PCB in vrsto priključka. Naša inženirska ekipa bo skrbela za načrtovanje poti, optimizacijo simulacije in preverjanje prototipa.

V: Ali lahko ta tehnologija podpira aplikacije 5G z milimetrskimi valovi?

O: Da. Tehnologija podpira zasnove anten tako za frekvenčne pasove pod 6 GHz kot za milimetrske valove. Končna rešitev bo optimizirana glede na strukturo naprave, razpoložljiv prostor in zahtevano frekvenčno zmogljivost.

V: Kakšna je življenjska doba antene?

O: Preizkusi zanesljivosti kažejo, da po 100 termičnih ciklih od -40 ℃ do +85 ℃ in testiranju pri visoki temperaturi/visoki vlažnosti pri 85 ℃/85 % RH za 168 ur poslabšanje delovanja ostane pod 5 %, medtem ko oprijem ostane stabilen. Načrtovana življenjska doba lahko presega 10 let.

V: Ali lahko zagotovite podporo za nastavitev antene?

O: Da. Nudimo popolne storitve prilagajanja, vključno s simulacijo, izdelavo prototipov in optimizacijo na sistemski ravni, s čimer pomagamo izdelkom izpolniti certifikacijske zahteve, kot so CTA, CE in FCC.
