Antena za kovance

Kovančasta antena je kompaktna, cilindrična zunanja RF antena gumbaste oblike. Zasnovan kot dvopasovna antena 2,4 GHz 5,8 GHz, zagotavlja lahko rešitev brezžičnega prenosa za majhne elektronske naprave, ki uporabljajo komunikacijo WiFi, Bluetooth in ZigBee.

Antena z gumijasto palico Qianmu Communication, ki jo je sam razvil, uporablja enodelno tehnologijo brizganja in tesnjenja. Vključuje popolnoma bakren resonančni element in kovinsko odsevno zaščitno plast na dnu.

To dvopasovno anteno SMA, opremljeno s standardnim navojnim vmesnikom SMA, je mogoče namestiti in pritrditi neposredno na ohišje naprave. V primerjavi z vitkimi gumijastimi paličnimi antenami in vgrajenimi PCB antenami ponuja kompaktno, diskretno strukturo z zaprtim ohišjem za uporabo v zaprtih prostorih in na prostem.

Kako deluje

Antena za kovance uporablja notranji dvoslojni obročasti bakreni oscilator za dvopasovni RF prenos in sprejem. Podnožje v obliki gumba vključuje kovinsko odsevno plast, ki je zasnovana za pomoč pri obvladovanju sevanja signala in zmanjšanju vpliva bližnjih elektronskih komponent.

1. Večplastna zasnova oscilatorja:Zgornji sloj je zasnovan za pas 2,4 GHz, ki ga uporabljata Bluetooth in ZigBee, medtem ko spodnji sloj podpira pas 5,8 GHz, ki ga uporabljajo združljive naprave WiFi. Navedeni celopasovni VSWR je ≤1,35.

2. Zaščita baze in upravljanje motenj:Spodnja kovinska odsevna plast je zasnovana tako, da zmanjša vpliv elektromagnetnih motenj glavne plošče naprave, litijeve baterije in kovinskega ohišja. Dejanska zmogljivost je odvisna od namestitvenega okolja in zahteva testiranje v končani napravi.

3. Zatesnjeno ohišje in temperaturna odpornost:Enodelno brizgano ohišje je zasnovano za zaščito okolja. Navedeno območje delovanja je od -35°C do +70°C. Stabilnost frekvence, povezano s temperaturo, je treba potrditi pod določenimi preskusnimi pogoji.

4. RF ujemanje impedance:Antena uporablja nazivno impedanco 50Ω za podporo RF integracije in zmanjšanje neusklajenosti impedance. Ojačitev, VSWR in učinkovitost sevanja je mogoče oceniti z ustreznim RF testiranjem.

Združljiva oprema in aplikacije

1. Pametni dom:Kot anteno za pametne domače naprave se lahko uporablja v mini pametnih prehodih, vtičnicah WiFi, alarmih za vrata in okna ter daljinskih upravljalnikih Bluetooth. Njegova kompaktna zgradba omogoča brezžično povezljivost v napravah z omejenim prostorom za namestitev.

2. Industrijski internet stvari:To brezžično senzorsko anteno je mogoče upoštevati za miniaturne terminale za temperaturo in vlažnost, vozlišča za sledenje skladiščnih sredstev in module za brezžični prenos podatkov. Pomembna je tudi za aplikacije antene za naprave IoT, kjer frekvenčni pas in pogoji namestitve ustrezajo sistemskim zahtevam.

3. Prenosna elektronika:Kot kompaktna antena za prenosne naprave se lahko uporablja v ročni opremi za skeniranje, prenosnih detektorjih in mini zvočnikih Bluetooth. Pred končno integracijo je treba oceniti postavitev naprave in RF zmogljivost.

4. Varnostne naprave:Ta antena za brezžične varnostne naprave je morda primerna za majhne brezžične kamere in sisteme za nadzor dostopa. Za združljive vstopne sisteme, ki temeljijo na Bluetooth, lahko služi kot antena za nadzor dostopa Bluetooth.

5. RF dodatki:Izbirni dodatki vključujejo napajalne kable SMA-IPEX in druge združljive komponente za povezavo RF. Izbor konektorja je treba potrditi glede na brezžični modul in vmesnik naprave.

Glavne lastnosti izdelka

Qianmu Communication ponuja možnosti žetonske antene za kompaktne brezžične naprave, s specifikacijami in konfiguracijami vmesnika, izbranimi glede na zahteve aplikacije.

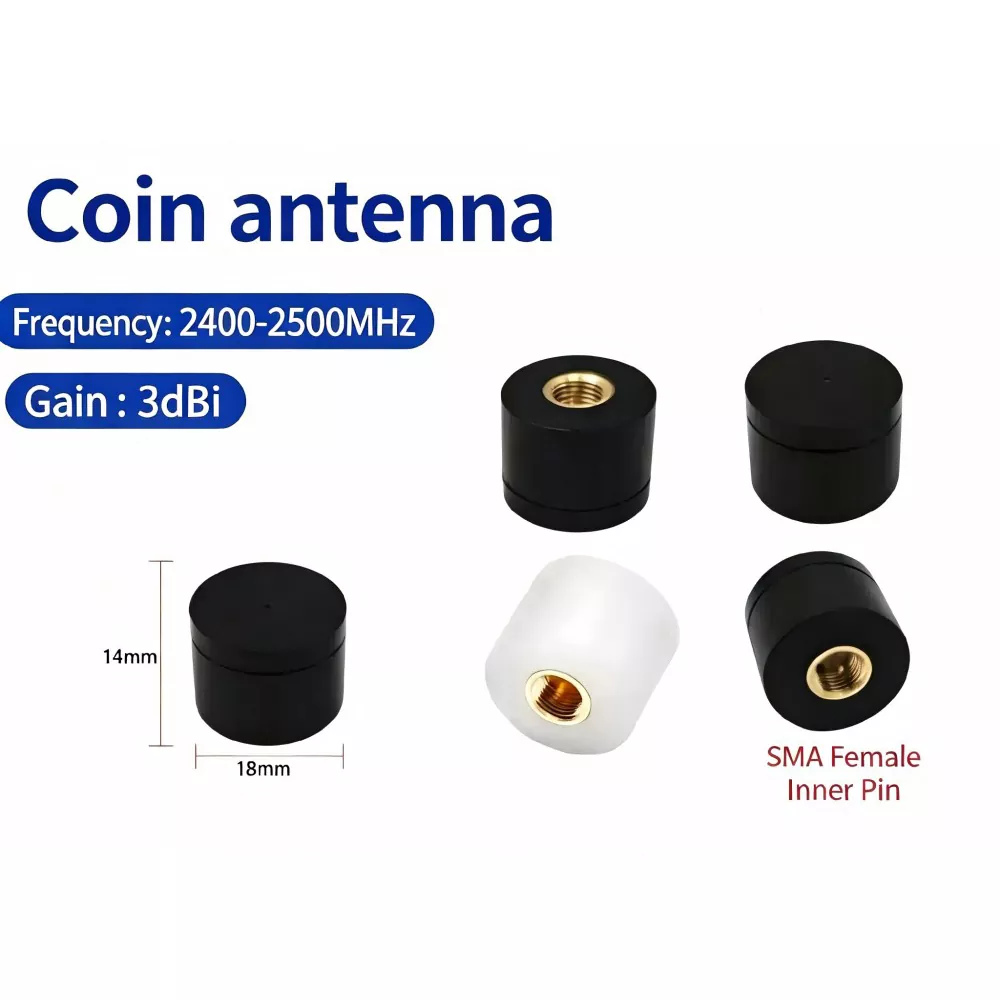

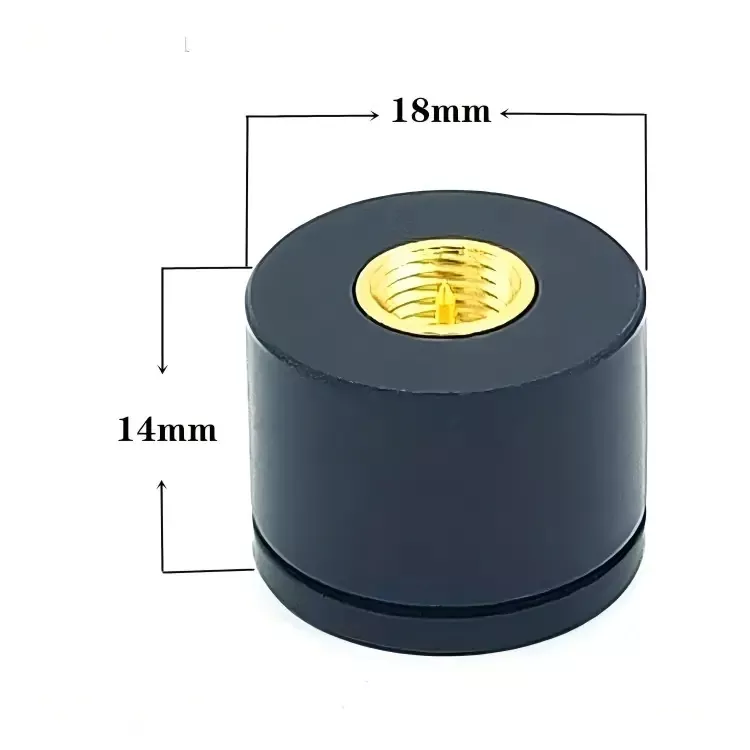

1. Kompaktna struktura v obliki gumba:Na voljo v premeru osnove 15 mm in 18 mm, z višino 14 mm. Majhen odtis podpira namestitve, kjer je prostor za zunanjo anteno omejen.

2. Dvopasovno delovanje:Ta mini WiFi antena podpira navedena frekvenčna območja 2,4 GHz in 5,8 GHz. Odvisno od konfiguracije naprave lahko anteno uporabljate v združljivih aplikacijah WiFi, Bluetooth in ZigBee. Pred izbiro potrdite zahteve glede frekvence, specifične za protokol.

3. Možnosti vmesnika:Standardne konfiguracije vključujejo vmesnike SMA z različnimi kontakti. Združljivi dodatki lahko vključujejo sponke za spajkanje in napajalne kable IPEX prve ali četrte generacije, odvisno od izbrane konfiguracije.

4. Varstvo okolja:Ohišje z oznako IP54 je zasnovano tako, da zagotavlja zaščito pred vdorom prahu in brizganjem vode. Možnosti črno-belega ohišja so na voljo glede na zahteve zaloge in naročila.

5. Prilagajanje:Možnosti antene SMA po meri lahko vključujejo prilagoditve dimenzij, tiskanje logotipa na lupini in konfiguracije priključkov RF. Za vsako naročilo je treba potrditi razpoložljivost zalog, dobavni rok vzorcev in količinsko ceno.

Tehnične specifikacije

Primeri uporabe

1. Oprema pametnega doma:Kompaktno anteno lahko namestite na WiFi alarm za vrata ali okna, kjer je prostor v stanovanju omejen. Končno območje povezave je odvisno od postavitve antene, sten, motenj in RF konfiguracije naprave.

2. Terminali industrijskih senzorjev:Brezžična senzorska antena se lahko uporablja z opremo za spremljanje temperature in vlažnosti. Pri napravah v kovinskem ohišju je treba oceniti položaj antene in okoliško ozemljitveno strukturo, da se ugotovi njihov vpliv na delovanje RF.

3. Oprema za nadzor dostopa na prostem:Zunanja nameščena antena lahko podpira združljive naprave za nadzor dostopa Bluetooth. Ohišje, tesnilo priključka in namestitev je treba preveriti glede na zahtevane okoljske pogoje.

4. Ročna oprema:Ta mini antena za ročne naprave je primerna za brezžične čitalnike črtne kode in drugo prenosno elektroniko, ki zahteva kompaktno zunanjo anteno. Stabilnost povezave je treba preveriti v predvidenem delovnem okolju.

Vodnik za izbiro in naročanje

1. Izbira frekvence:Za naprave, ki uporabljajo združljive konfiguracije WiFi in Bluetooth, ocenite dvopasovni model 2,4 GHz in 5,8 GHz. Za aplikacije, ki podpirajo samo Bluetooth, lahko pride v poštev enopasovna konfiguracija 2,4 GHz, če je na voljo.

2. Namestitveno okolje:Pri napravah s kovinskim ohišjem preglejte položaj vgradnje antene, razdaljo in razporeditev ozemljitve. Odsevna podlaga ne odpravi potrebe po RF testiranju v končnem ohišju.

3. Izbira velikosti:Če je prostor za montažo omejen, razmislite o različici s premerom 15 mm. Različica 18 mm se lahko upošteva, če to podpirajo razpoložljivi prostor in zahtevane značilnosti RF; potrdi učinkovitost, namesto da bi domneval, da večji model vedno zagotavlja večji dobiček.

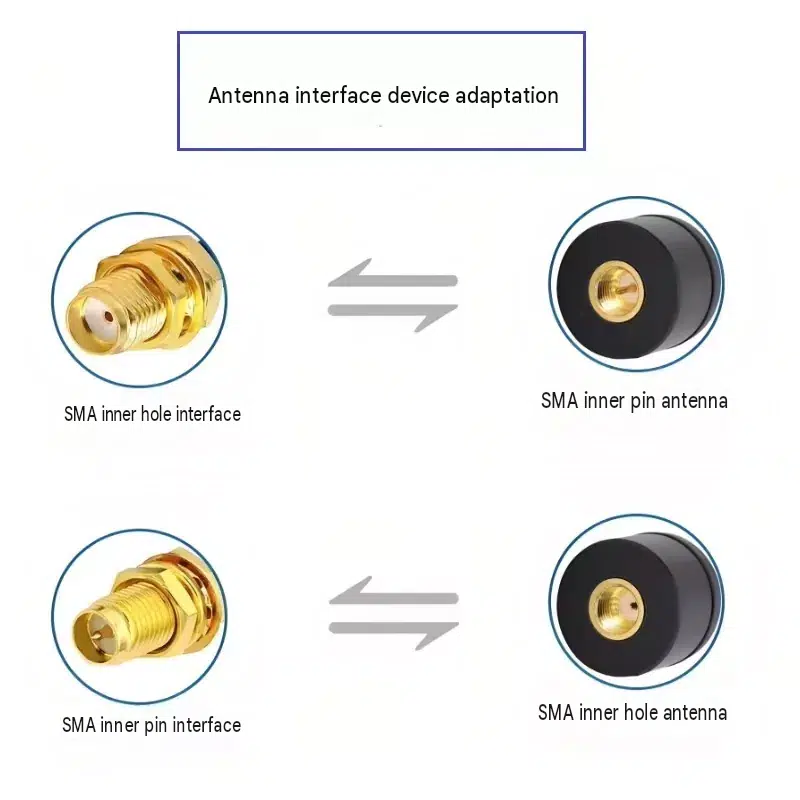

4. Zahteve za vmesnik in izvoz:Preverite, ali naprava potrebuje vmesnik SMA z notranjim zatičem ali z notranjo luknjo. O adapterskih kablih IPEX, konfiguracijah priključkov in nevtralni izvozni embalaži se lahko pogovorite pri pripravi naročila.

pogosta vprašanja

1. Ali je mogoče to anteno uporabljati z napravami v kovinskem ohišju?

Morda je primerna za naprave s kovinskim ohišjem, vendar je zmogljivost odvisna od namestitvenega položaja antene, odmika, strukture tal in zasnove ohišja. Odsevna podlaga je namenjena pomoči pri upravljanju interakcije z bližnjimi strukturami. Priporočljivo je testiranje v končani napravi.

2. Ali je mogoče vmesnik SMA spremeniti v IPEX?

Morda so na voljo združljivi napajalni kabli in konfiguracije vmesnikov, vključno z določenimi generacijami IPEX. Pred naročilom potrdite zahtevano vrsto priključka, dolžino kabla in namestitev.

3. Ali je mogoče predložiti poročilo o laboratorijskem testu?

Dokumentacija o preskusu RF je morda na voljo za ustrezne konfiguracije izdelka. Pred oddajo naročila potrdite razpoložljiva poročila, izmerjene parametre in testne pogoje pri Qianmu Communication.

4. Ali je ta dvopasovna antena 2,4 GHz 5,8 GHz primerna za naprave WiFi in Bluetooth?

Navedena frekvenčna območja pokrivajo delovanje pri 2,4 GHz in 5,8 GHz. Združljivost je odvisna od brezžičnega protokola naprave, zahtevanega frekvenčnega pasu, priključka in RF zasnove. Za naprave ZigBee, ki delujejo pri 2,4 GHz, potrdite ustrezno konfiguracijo in potrdite zmogljivost v končnem izdelku.

5. Ali je mogoče konfiguracijo priključka ali kabla prilagoditi?

Konfiguracije antene SMA po meri so lahko na voljo za različne vmesnike naprave in zahteve glede namestitve. Navedite vrsto priključka, dolžino kabla, frekvenčno območje in ciljno aplikacijo, da bo mogoče oceniti zahtevano konfiguracijo.

6. Ali je mogoče to anteno uporabiti v pametnih senzorjih in prenosni opremi?

Morda je primeren za anteno WiFi za aplikacije pametnih senzorjev in druge kompaktne brezžične izdelke, ko frekvenčno območje in značilnosti RF ustrezajo zahtevam naprave. Za prenosno opremo ocenite razpoložljiv prostor za namestitev, materiale ohišja in položaj antene, preden dokončate načrt.
