Kovinska žigosana antena

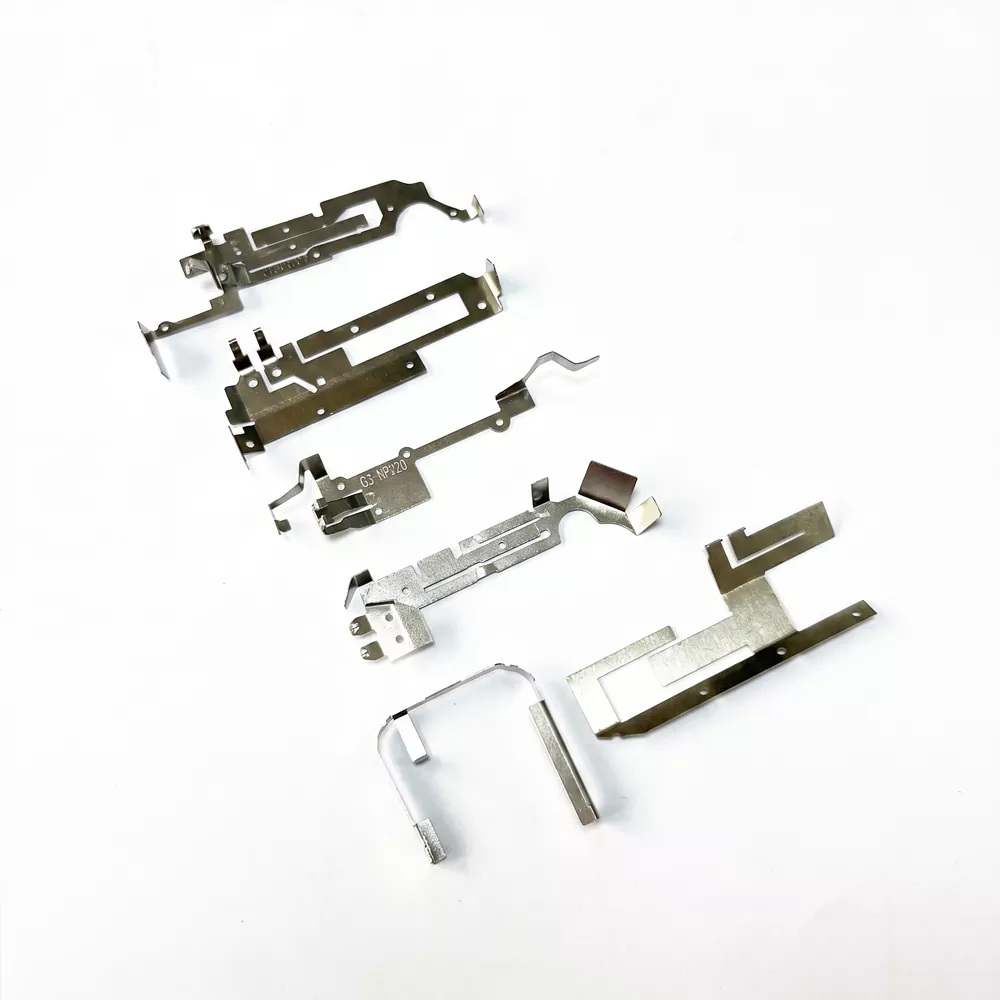

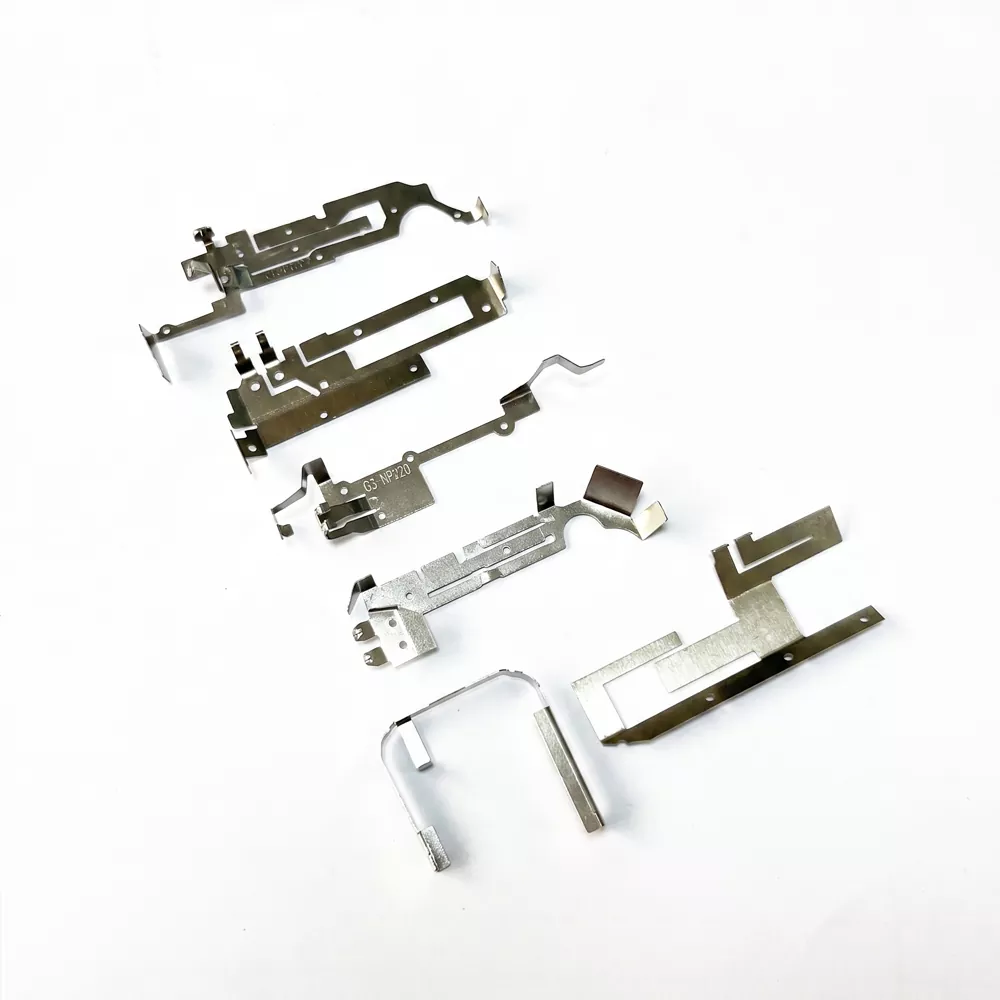

Kovinska žigosana antena je RF komponenta, izdelana iz ultratankega nerjavečega jekla (kot je SUS301 ali SUS304) ali bakrove zlitine s postopkom natančnega žigosanja. Običajno je debel manj kot 1 mm in je zasnovan tako, da se tesno prilega ukrivljenim ali nepravilnim površinam naprav, zaradi česar je primeren za kompaktne elektronske izdelke.

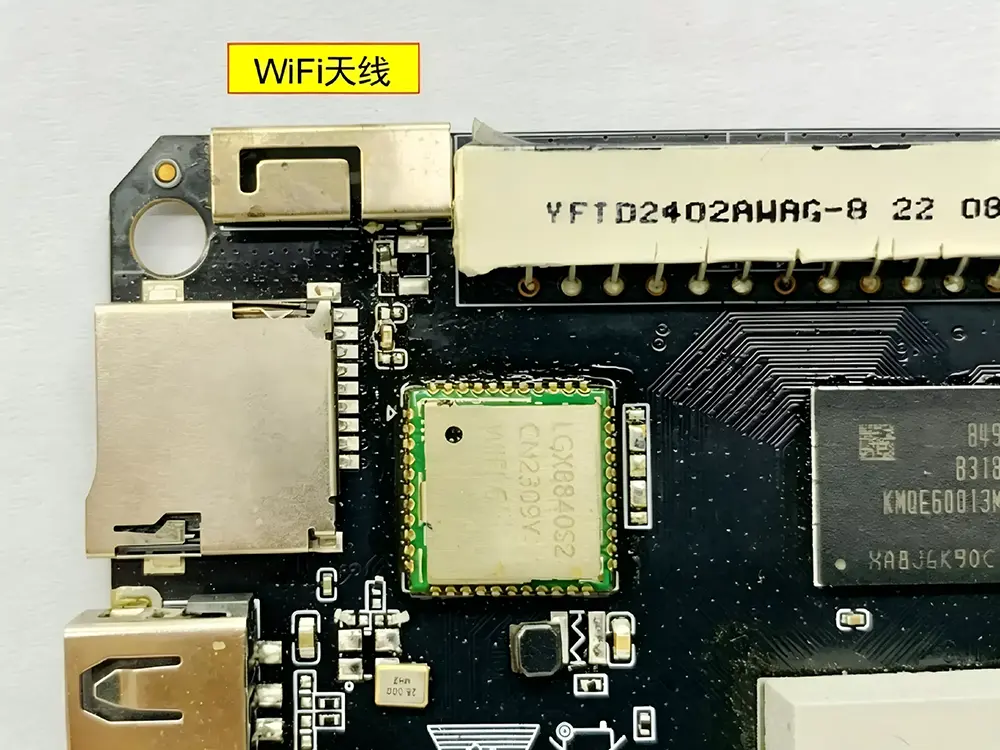

Ta antena deluje prek elektromagnetne resonance, ki jo ustvarja njena skrbno zasnovana kovinska geometrija. Med namestitvijo so spodnje kontaktne točke stisnjene na priključke antene PCB, kar tvori zanesljivo električno povezavo brez spajkanja. Struktura vzmetnega kontakta zagotavlja stabilen prenos signala, medtem ko absorbira mehanske obremenitve z elastično deformacijo, kar podpira dolgotrajno vzdržljivost pri ponavljajočem sestavljanju in vibracijah.

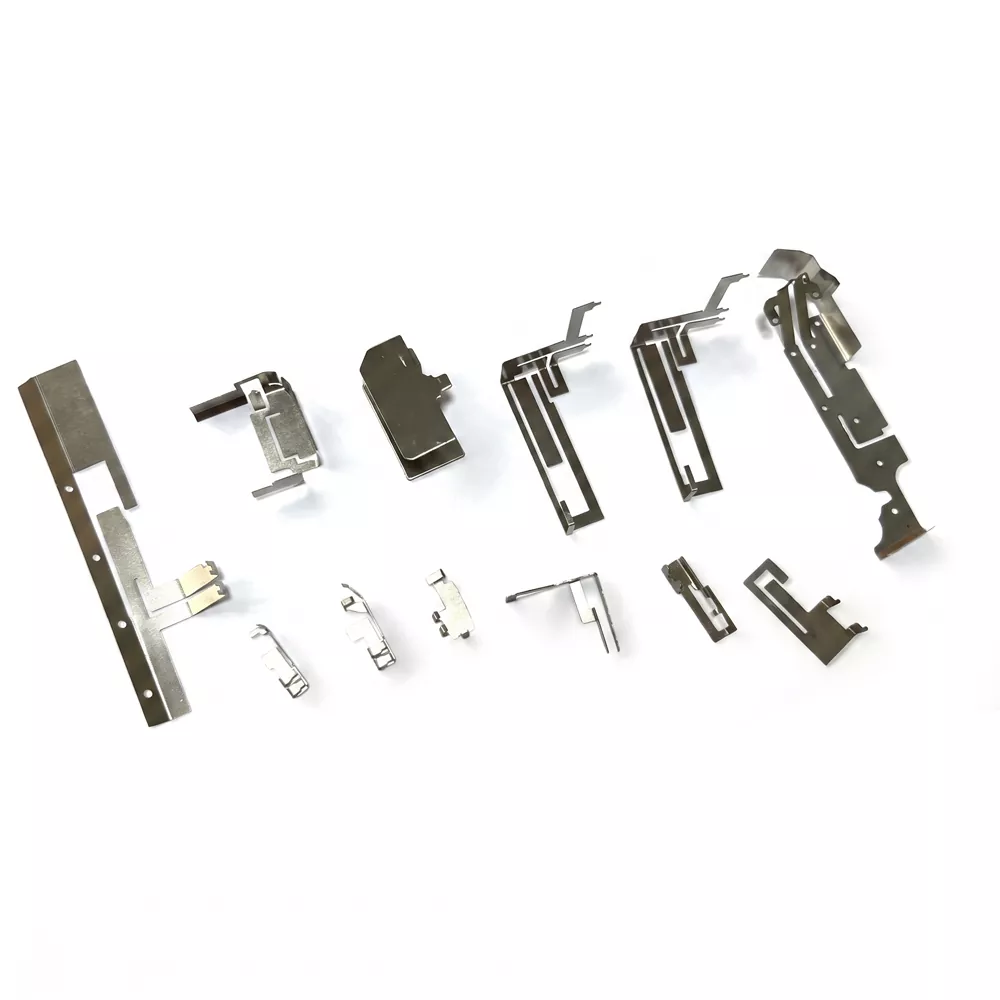

Osnovne tehnične specifikacije

Antena Metal Stamp je zasnovana za kompaktne RF aplikacije z nadzorovano impedanco in stabilnim delovanjem mehanskega kontakta.

Standardizirani testni pogoji

Za zagotovitev doslednosti podatkov se vsi RF in mehanski parametri merijo pod naslednjimi standardiziranimi pogoji:

Merjenje impedance in VSWR

Preizkušeno s kalibriranim vektorskim analizatorjem omrežja (VNA) z referenčnim sistemom 50 Ω.

Okolje delovanja RF

Meritve, izvedene v prostem prostoru ali polbnehičnem okolju s standardno referenčno ozemljitveno ravnino.

Preskus mehanskega kontakta

Antena je nameščena na standardno postavitev plošče PCB z definirano kontaktno višino in nadzorovano silo pritiska.

Pogoj merjenja frekvence

Osrednja frekvenca, ocenjena po namestitvi v reprezentativno ohišje naprave, da se upoštevajo učinki razglasitve.

Pogoj temperaturnega preskusa

Toplotno cikliranje je potekalo od -40 ℃ do +85 ℃ pod stalnim električnim nadzorom.

Uporabne naprave in scenariji uporabe

Ključna prodajna točka: Zakaj izbrati strojno vzmetno anteno?

Prostorsko učinkovita zasnova

Njegova struktura z nizkim profilom se lahko prilagodi ukrivljenim ali nepravilnim površinam, kar pomaga povečati notranji prostor za baterije in druge komponente.

Stroškovno učinkovita montaža

Stiskana povezava s kontakti tiskanega vezja odpravlja postopke spajkanja, s čimer se skrajša čas sestavljanja in stroški izdelave v množični proizvodnji.

Mehanska vzdržljivost

Elastična kontaktna struktura ohranja stabilno električno zmogljivost pri vibracijah, udarcih in ponavljajočih se mehanskih obremenitvah.

Natančna zasnova pozicioniranja

Vtisnjene poravnalne luknje (okrogle in z režami) zagotavljajo natančno pozicioniranje med dovodno točko antene in tiskanim vezjem med avtomatsko montažo.

Navodila za namestitev in inženirska priporočila

Naslednje smernice za namestitev zagotavlja Shenzhen Qianmu Communication Technology Co., Ltd., da se zagotovi optimalno delovanje antene Metal Stamp v aplikacijah na ravni sistema.

1. Oblikovanje pozicioniranja

Na strukturi antene načrtujte vsaj dve luknji za poravnavo: eno okroglo luknjo za primarno pozicioniranje in eno podolgovato luknjo za sekundarno poravnavo. Razmik mora biti zadosten za zagotovitev mehanske stabilnosti med montažo.

2. Zahteve za dovoljenje

Sevalni element naj bo brez okoliških kovinskih komponent in prevodnih materialov. Treba je vzdrževati ustrezno varno območje, da se čim bolj zmanjšajo učinki razklanosti, ki jih povzročajo bližnje strukture. Za stabilno pritrditev se lahko uporabi lepilna pritrditev.

3. Kontrola kontaktnega tlaka

Kontaktno silo med vzmetno sponko in podajalno ploščo tiskanega vezja je treba nadzorovati v določenem mehanskem območju. Nezadosten pritisk lahko vpliva na stabilnost kontakta RF, medtem ko lahko previsok pritisk povzroči trajno deformacijo kontaktne strukture.

4. Nastavitev na ravni sistema

Po sestavljanju v končno napravo se lahko zmogljivost antene spremeni zaradi sklopitve z ohišjem in okoliškimi komponentami. Za zagotovitev resonančne natančnosti na ravni sistema je priporočljiva končna nastavitev z vektorskim analizatorjem omrežja (VNA).

Kako izbrati pravo strojno vzmetno anteno?

Pri izbiri kovinske antene mora ocena temeljiti na naslednjih ključnih dejavnikih zasnove:

Razpoložljiv prostor v napravi

Izmerite notranji prostor ohišja in izberite anteno ustrezne dolžine, širine in debeline, da zagotovite ustrezno mehansko prileganje.

Delovna frekvenca in pasovna širina

Določite ciljni komunikacijski pas (npr. pasovi WiFi, Bluetooth ali IoT pod GHz). Za ozkopasovne modele je mogoče zmogljivost antene natančno nastaviti s strukturno prilagoditvijo med razvojem.

Aplikacijsko okolje

Za avtomobilsko, zunanjo ali industrijsko uporabo je priporočljiva izbira materiala, kot sta SUS304 in površinska prevleka za izboljšanje odpornosti proti koroziji in temperaturne stabilnosti.

Oblikovanje PCB in sklopov

Zagotovite pravilno poravnavo dovodne točke na PCB. Izberite primerno montažno strukturo (stiskano ali vzmetno kontaktno obliko), da izboljšate doslednost sestavljanja in izkoristek množične proizvodnje.

Zakaj izbrati Shenzhen Qianmu Communication Technology Co., Ltd.

Shenzhen Qianmu Communication Technology Co., Ltd. se osredotoča na načrtovanje in proizvodnjo rešitev Metal Stamp Antenna za brezžične naprave, ki podpirajo razvoj OEM/ODM in prilagojene strukture anten za različne RF aplikacije.

Zmogljivost lastne proizvodnje

Natančno žigosanje in orodja se nadzorujejo interno, kar zagotavlja stabilno doslednost proizvodnje in razširljivo proizvodnjo.

Prilagajanje na podlagi aplikacij

Antenske strukture je mogoče prilagoditi glede geometrije, elastičnosti in površinske obdelave, da se ujemajo z različnimi napravami in zahtevami ohišja.

Kontrola kakovosti na ravni procesa

Mehanska zanesljivost in RF zmogljivost se preverjata med celotno proizvodnjo, vključno s pregledi stabilnosti kontaktov in električne doslednosti.

Inženirska podpora med razvojem

Tehnična pomoč je na voljo od izdelave prototipov do masovne proizvodnje, vključno z navodili za integracijo na PCB in sistemski ravni.

pogosta vprašanja

V1: Kakšna je učinkovitost signala antene s kovinsko sponko?

O: Zaradi svoje kompaktne velikosti se učinkovitost običajno giblje od 30 % do 50 %. Primeren je za aplikacije kratkega dosega in cenovno občutljive, kot so naprave za pametni dom. Za potrebe dolgega dosega ponuja Qianmu Communications tudi optimizirane antenske rešitve.

V2: Kaj naj storim, če je spajkalni ušes pritisnjen na tiskano vezje in je stik slab?

O: Med sestavljanjem zagotovite pravilno višino plošče tiskanega vezja in ustrezen pritisk na vpenjalo. Struktura vzmeti je zasnovana za stabilen stik, standardno testiranje pa se izvede pred odpremo.

V3: Ali podpirate vzorčenje v majhnih serijah?

O: Popolnoma podpiram. Kot profesionalni dobavitelj antene Metal Stamp razumemo zahteve med fazo raziskav in razvoja ter nudimo prilagodljive storitve izdelave prototipov, ki vam pomagajo hitro pospešiti validacijo vašega projekta.

V4: Kaj vpliva na delovanje antene Metal Stamp?

 O: Na delovanje v glavnem vplivajo postavitev tiskanega vezja, velikost tal, okoliška kovina in struktura ohišja.

V5: Zakaj se po namestitvi spremeni frekvenca?

O: Kovinska okolica in materiali ohišja lahko razglasijo resonanco, kar zahteva končno uglasitev na ravni sistema.

V6: Kaj povzroča slabo delovanje kontakta?

O: Nepravilna višina plošče PCB ali nezadosten pritisk vzmeti lahko vpliva na električno stabilnost.

V7: Ali podpirate izdelavo prototipov? O: Da, tako proizvodnja vzorcev kot prilagoditev majhnih serij sta podprti za validacijo raziskav in razvoja.
