Keramična patch antena

Keramična patch antena Bluetooth je miniaturizirana vgrajena RF antena, posebej razvita za komunikacijski pas Bluetooth 2,4 GHz. Kot osnovni substrat uporablja keramiko z visokim dielektrikom in je izdelan s sintranjem po plasteh pri visoki temperaturi in natančnim jedkanjem kovinskega vezja.

Ta antena je komponenta pasivnega RF oddajnika. Med namestitvijo ne potrebuje zunanjega ožičenja ali velikega prostora.

S svojim materialom z visoko dielektričnostjo in kompaktno strukturo dosega učinkovit prenos in sprejem signala Bluetooth v omejenem prostoru, hkrati pa zagotavlja prednosti, kot so nizka poraba energije, močna zmogljivost proti motnjam in visoka stabilnost.

Široko se uporablja kot vrhunska rešitev z vgrajeno anteno za množično proizvodnjo nosljivih naprav Bluetooth, izdelkov za pametni dom, IoT terminalov in naprav Bluetooth, nameščenih v vozilu.

Kako deluje

Keramična antena Qianmu Communication Bluetooth ima keramično resonanco z visoko dielektrično resonanco in strukturo mikrotrakastega sevanja, sestavljeno iz keramičnega dielektričnega substrata, površinskega kovinskega radiacijskega obliža in spodnjega sloja, ki se ujema s tlemi.

Struktura zagotavlja stabilen prenos signala, natančen nadzor parametrov in zanesljivo delovanje, preverjeno z laboratorijskim testiranjem.

Natančna pasovna resonanca

Z uporabo keramičnega substrata z visokim dielektrikom 9,2 se antena natančno ujema s celotnim frekvenčnim pasom Bluetooth 2400–2483,5 MHz. Z natančnostjo ujemanja pasov do 99,6 % učinkovito zmanjša frekvenčni zamik in oslabitev signala, kar pomaga rešiti težave z zakasnitvijo in prekinitvijo povezave Bluetooth.

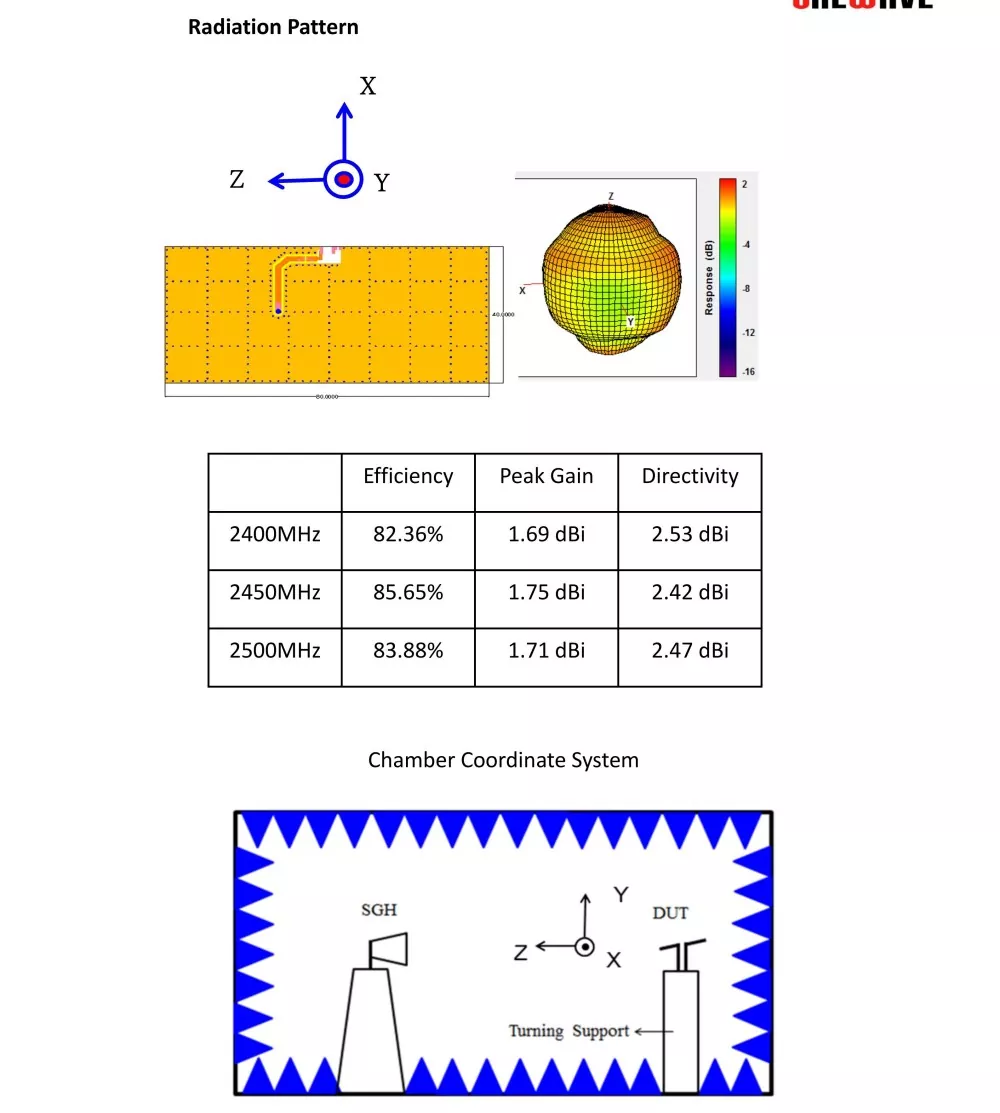

360° vsesmerno sevanje

Površinsko natančno mikrotrakasto vezje ustvarja enakomerno elektromagnetno sevalno polje z enakomernostjo sevanja do 95 %. V primerjavi z običajnimi PCB antenami bistveno zmanjša mrtve točke signala in zagotavlja stabilnejše večkotne povezave za naprave.

Močna odpornost na elektromagnetne motnje

Keramični dielektrični material zagotavlja inherentno elektromagnetno izolacijo, ki pomaga ščititi motnje zaradi čipov matične plošče, napajalnikov in hrupa baterije. V zapletenih pogojih se razmerje med signalom in šumom poveča za 4–6 dB, kar zagotavlja boljšo zmogljivost proti motnjam kot običajne vzmetne in PCB antene.

Ujemanje impedance nizke moči

Antena uporablja standardno natančno ujemanje impedance 50Ω z razmerjem stoječih valov ≤1,3, kar zagotavlja izjemno nizko izgubo signala. Lahko zmanjša porabo energije Bluetooth za 15 %, zaradi česar je primeren za aplikacije BLE z nizko porabo energije in zahteve po dolgi življenjski dobi baterije.

Stabilno delovanje v širokem temperaturnem območju

Integrirana visokotemperaturna sintrana struktura zagotavlja odlično toplotno stabilnost. Po cikličnih preskusih pri visokih in nizkih temperaturah od -40 °C do +85 °C ostane odstopanje frekvence znotraj ≤±2MHz. Antena ohranja stabilno delovanje v okoljih z visoko in nizko temperaturo.

Vodnik za izbiro izdelka

Številni razvijalci in kupci strojne opreme se osredotočajo samo na velikost in ignorirajo prileganje delovnih pogojev in parametrov, kar povzroči predelave v masovni proizvodnji in okvare terminalov. Ko izbirate keramično patch anteno Bluetooth, jo lahko natančno ujemate glede na tri osnovne dimenzije:

• Izberite glede na zahteve glede moči naprave: za baterije z nizko porabo energije BLE in nosljive naprave dajte prednost standardnim keramičnim antenam z ultra nizko porabo energije, da znatno podaljšate življenjsko dobo baterije naprave; Za vtičnike izberite izboljšano različico z visokim ojačenjem.

• Izberite na podlagi delovnih pogojev: Za notranjo civilno opremo z normalno temperaturo je sprejemljiv običajni model; Za opremo, nameščeno na vozilu, zunanjo in industrijsko opremo, je treba izbrati širokotemperaturne antivibracijske modele industrijskega razreda. Lahko prenesejo težka okolja in njihova učinkovitost se v daljšem obdobju uporabe ne bo poslabšala.

• Izberite glede na strukturo opreme: Za opremo z zelo majhnim ohišjem in brez rezerviranega prostora za glavo izberite miniaturizirane modele za površinsko montažo; Za naprave, ki zahtevajo prenos Bluetooth na dolge razdalje in Mesh omrežje, izberite modele po meri z visokim ojačenjem in visoko odpornostjo proti motnjam.

pogosta vprašanja

V1: Kaj je največja prednost keramične patch antene Bluetooth pred navadno anteno?

A1: Glavne prednosti so visoka stabilnost, nizka poraba energije, močna zaščita pred motnjami, odpornost na visoke in nizke temperature, visoka konsistentnost v množični proizvodnji, popolno obravnavanje bolečih točk običajnih PCB anten in vzmetnih anten, kot so lahke motnje, veliko frekvenčno odstopanje, visoka poraba energije in slaba odpornost na vibracije, še posebej primerno za množično proizvodnjo vrhunske pametne strojne opreme, industrijskih in avtomobilskih naprav.

V2: Ali ta antena podpira protokol nizke porabe Bluetooth 5.0/5.1/5.3 BLE?

A2: Popolnoma podprto. Združljiv je z vsemi različicami protokola Bluetooth, združljiv z BLE low energy, mrežnim omrežjem Bluetooth Mesh, univerzalnim brezžičnim prenosom 2.4G in združljiv z vsemi glavnimi moduli Bluetooth na trgu.

V3: Ali je mogoče velikost, parametre in LOGO blagovne znamke prilagoditi?

A3: Podpira polno dimenzijsko prilagajanje. Kot izvorna tovarna lahko natančno nastavi velikost, impedanco in ojačanje antene glede na zahteve kupcev, podpira sitotisk strankinega ekskluzivnega LOGOTIPA na ohišju in se prilagodi zahtevam masovne proizvodnje zasebnih blagovnih znamk OEM/ODM.
